公開番号2025172017
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025077291
出願日2025-05-07
発明の名称加工装置及びワーク加工方法
出願人高松機械工業株式会社
代理人個人,個人,個人,個人
主分類B23B 5/00 20060101AFI20251113BHJP(工作機械;他に分類されない金属加工)
要約【課題】ワークの両端面加工と外周面加工を一つの装置で行うことができる加工装置を提供すること。

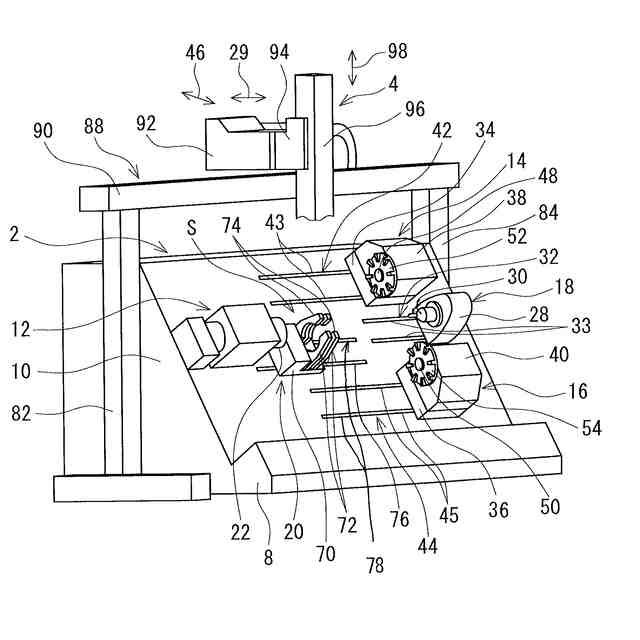

【解決手段】旋盤本体2と、旋盤本体の片側に配設された主軸部12と、旋盤本体2の他側に配設された芯押し台18と、第1及び第2タレット装置14,16と、ワークを保持するためのグリッパ装置20とを備えたNC旋盤(加工装置)。主軸部12はフェイスドライバ(ワーク保持駆動手段)を備え、芯押し台18は芯押しセンタを備え、また第1及び第2タレット装置14,16は、第1及び第2タレット52,54を備え、第1及び第2タレット52,54には、ワーク端面を加工する第1及び端面加工工具、ワークセンタを穴加工する第1及び第2センタ穴加工工具並びにワーク外径を加工する第1及び第2外径加工工具が設けられ、グリッパ装置20は、ワークを把持するためのグリッパ手段72を有している。
【選択図】図1
特許請求の範囲【請求項１】
加工装置本体と、前記加工装置本体の片側に配設された主軸部と、前記加工装置本体の他側に前記主軸部に対向して配設された芯押し台と、複数の加工工具が取り付けられる第１及び第２タレット装置と、ワークを保持するためのグリッパ装置とを備えた加工装置であって、
前記主軸部は、回転自在に支持された主軸と、前記主軸と一体的に回動されるワーク保持駆動手段とを備えており、
前記芯押し台は、前記主軸部に近接及び離隔する方向に移動自在に前記加工装置本体に装着され且つ前記主軸部側の前記ワーク保持駆動手段と協働して前記ワークを保持する芯押しセンタを備えており、
前記第１タレット装置は、前記主軸部の前記ワーク保持駆動手段と前記芯押し台の前記芯押しセンタとを結ぶ加工中心軸線に平行に往復移動自在に前記加工装置本体に装着された第１タレットを備え、前記第１タレットには、前記ワークの片端部を加工するための第１加工工具が取り付けられており、
前記第２タレット装置は、前記加工中心軸線に平行に往復移動自在に前記加工装置本体に装着された第２タレットを備え、前記第２タレットには、前記ワークの他端部を加工するための第２加工工具が取り付けられており、
また、前記第１タレット装置の前記第１タレット及び／又は前記第２タレット装置の前記第２タレットには、前記ワークの外周面を外径加工するための第１外径加工工具及び／又は第２外径加工工具が取り付けられており、
更に、前記グリッパ装置は、前記加工中心軸線に平行に往復移動自在に前記加工装置本体に装着され且つ前記ワークを把持するグリッパ手段を備えていることを特徴とする加工装置。
続きを表示（約 3,100 文字）【請求項２】
前記第１タレット装置に取り付けられる前記第１加工工具は、前記ワークの片端面を端面加工する第１端面加工工具及び／又は前記ワークの前記片端面をセンタ穴加工する第１センタ穴加工工具を含み、また前記第２タレット装置に取り付けられる前記第２加工工具は、前記ワークの他端面を端面加工する第２端面加工工具及び／又は前記ワークの前記他端面をセンタ穴加工する第２センタ穴加工工具を含んでいることを特徴とする請求項１に記載の加工装置。
【請求項３】
前記第１タレット装置側の前記第１端面加工工具は前記第１タレットの第１工具取付部に取り付けられ、前記第１センタ穴加工工具は前記第１タレットの第２工具取付部に取り付けられ、前記第１外径加工工具は前記第１タレットの第３工具取付部に取り付けられ、また前記第２タレット装置側の前記第２端面加工工具は前記第２タレットの第１工具取付部に取り付けられ、前記第２センタ穴加工工具は前記第２タレットの第２工具取付部に取り付けられ、前記第２外径加工工具は前記第２タレットの第３工具取付部に取り付けられていることを特徴とする請求項２に記載の加工装置。
【請求項４】
加工装置本体と、前記加工装置本体の片側に配設された主軸部と、前記加工装置本体の他側に前記主軸部に対向して配設された芯押し台と、複数の加工工具が取り付けられるタレット装置と、ワークを保持するためのグリッパ装置とを備えた加工装置であって、
前記主軸部は、回転自在に支持された主軸と、前記主軸と一体的に回動されるワーク保持駆動手段とを備えており、
前記芯押し台は、前記主軸部に近接及び離隔する方向に移動自在に前記加工装置本体に装着され且つ前記主軸部側の前記ワーク保持手段と協働して前記ワークを保持する芯押しセンタを備えており、
前記タレット装置は、前記主軸部の前記ワーク保持手段と前記芯押し台の前記芯押しセンタとを結ぶ加工中心軸線に平行に往復移動自在に前記加工装置本体に装着され且つ周方向に複数の工具取付部を有するタレットを備え、前記タレットには、前記ワークの片端部を加工するための第１加工工具及び前記ワークの他端部を加工するための第２加工工具が設けられているとともに、前記ワークの外周面を外径加工するための外径加工工具が設けられており、
また、前記グリッパ装置は、前記加工中心軸線に平行に往復移動自在に前記加工装置本体に装着され且つ前記ワークを把持するグリッパ手段を備えていることを特徴とする加工装置。
【請求項５】
前記第１加工工具は、前記ワークの片端面を端面加工する第１端面加工工具及び／又は前記ワークの前記片端面をセンタ穴加工する第１センタ穴加工工具を含み、また前記第２加工工具は、前記ワークの他端面を端面加工する第２端面加工工具及び／又は前記ワークの前記他端面をセンタ穴加工する第２センタ穴加工工具を含んでいることを特徴とする請求項４に記載の加工装置。
【請求項６】
前記第１端面加工工具は前記タレットの第１工具取付部に取り付けられ、前記第１センタ穴加工工具は前記タレットの第２工具取付部に取り付けられ、前記第２端面加工工具は前記タレットの第３工具取付部に取り付けられ、前記第２センタ穴加工工具は前記タレットの第４工具取付部に取り付けられ、前記外径加工工具は前記タレットの第５工具取付部に取り付けられていることを特徴とする請求項５に記載の加工装置。
【請求項７】
加工装置本体と、前記加工装置本体の片側に配設された主軸部と、前記加工装置本体の他側に前記主軸部に対向して配設された芯押し台と、複数の加工工具が取り付けられる第１及び第２タレット装置と、ワークを保持するためのグリッパ装置とを備えた加工装置であって、
前記主軸部は、回転自在に支持された主軸と、前記主軸と一体的に回動されるワーク保持駆動手段とを備えており、
前記芯押し台は、前記主軸部に近接及び離隔する方向に移動自在に前記加工装置本体に装着され且つ前記主軸部側の前記ワーク保持駆動手段と協働して前記ワークを保持する芯押しセンタを備えており、
前記第１及び第２タレット装置は、前記主軸部の前記ワーク保持駆動手段と前記芯押し台の前記芯押しセンタとを結ぶ加工中心軸線に平行に往復移動自在に前記加工装置本体に装着された第１及び第２タレットを備え、前記第１及び第２タレットの一方には、前記ワークの片端部を加工するための第１加工工具、前記ワークの他端部を加工するための第２加工工具及び前記ワークの外周面を外径加工するための第１外径加工工具が設けられており、
また、前記グリッパ装置は、前記第１及び第２タレットの他方に取り付けられ、前記ワークを保持するグリッパ手段を備えていることを特徴とする加工装置。
【請求項８】
前記第１加工工具は、前記ワークの片端面を端面加工する第１端面加工工具及び／又は前記ワークの前記片端面をセンタ穴加工する第１センタ穴加工工具を含み、また前記第２加工工具は、前記ワークの他端面を端面加工する第２端面加工工具及び／又は前記ワークの前記他端面をセンタ穴加工する第２センタ穴加工工具を含んでいることを特徴とする請求項７に記載の加工装置。
【請求項９】
前記第１及び第２タレットの一方は、少なくとも第１～第５工具取付部を有し、前記第１端面加工工具は一方のタレットの前記第１工具取付部に取り付けられ、前記第１センタ穴加工工具は前記一方のタレットの前記第２工具取付部に取り付けられ、前記第２端面加工工具は前記一方のタレットの前記第３工具取付部に取り付けられ、前記第２センタ穴加工工具は前記一方のタレットの前記第４工具取付部に取り付けられ、前記第１外径加工工具は前記一方のタレットの前記第５工具取付部に取り付けられており、また前記第１及び第２タレットの他方は、少なくとも第１及び第２工具取付部を有し、前記グリッパ装置は他方のタレットの前記第１工具取付部に取り付けられ、更に前記他方のタレットの前記第２工具取付部に第２外径加工工具が取り付けられることを特徴とする請求項８に記載の加工装置。
【請求項１０】
加工装置本体の片側に配設された主軸部と、前記加工装置本体の他側に前記主軸部に対向して配設された芯押し台と、複数の加工工具が取り付けられる第１及び第２タレット装置と、ワークを保持するためのグリッパ装置とを備えた加工装置を用いてワークの両端部を加工した後にその外周面を外径加工するワーク加工方法であって、
加工すべきワークを前記加工装置本体に装着された前記グリッパ装置で把持するワーク把持工程と、前記ワーク把持工程の後に前記ワークの一端部を前記第１タレット装置に取り付けた第１加工工具によって加工する片側加工工程と、前記片側加工工程の後に前記ワークの他端部を前記第２タレット装置に取り付けた第２加工工具によって加工する他側加工工程と、前記他側加工工程の後に前記主軸部に装着されたワーク保持駆動手段と前記芯押し台の芯押しセンタにより前記ワークの両端部を保持するワーク保持工程と、前記ワーク保持工程の後に前記ワークを回転させた状態で前記第１タレットに取り付けた第１外径加工工具及び／又は前記第２タレットに取り付けた第２外径加工工具によって前記ワークの外周面を外径加工する外径加工工程と、を含むことを特徴とするワーク加工方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークの両端面を加工した後その外周面を加工するのに適した加工装置及びワーク加工方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば、ワークの両端面及びその外周面を加工する場合、ワークの両端面を加工する専用の両端加工装置（例えば、両端加工機）と、ワークの外周面を加工する外周加工装置（例えば、ＮＣ旋盤）とを用いて加工していた。
【０００３】
両端加工装置の一例としては、例えば津根精機株式会社から製造販売されているもの（例えば、非特許文献１参照）を用い、この両端加工装置を用いてワークの両端面を切削加工及び／又はセンタ穴加工を行っている。
【０００４】
そして、両端加工したワークの外周面を外径加工する加工装置としては、例えば各社から製造販売されているＮＣ旋盤を用い、このＮＣ旋盤の主軸部に装着されたフェイスドライバと芯押し台の芯押しセンタにより両端加工されたワークを保持し、主軸部からの回転駆動力をフェイスドライバを介してワークに伝達し、切削加工工具をワークの外周面に作用させて外径加工を行っている。
【先行技術文献】
【非特許文献】
【０００５】
製品カタログ（https://www.tsune.co.jp/support/catalog/pdf/tmb.pdf）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来のワーク加工では、ワークの両端を加工する例えば両端加工装置及びワークの外周面を加工する例えばＮＣ旋盤の２種類の加工装置を必要とするために、加工工程が二つとなって一連の加工作業で行うことができず、ワークの加工効率が悪くなる問題がある。また、二つの加工装置が必要なことから設備費用が高くなるとともに、設備設置のために広いスペースが必要となる問題がある。
【０００７】
本発明の目的は、ワークの両端面加工とその外周面加工とを一つの装置で行うことができる加工装置を提供することである。
【０００８】
また、本発明の他の目的は、一つの加工装置でもってワークの両端面及び外周面の加工を行うことができるワーク加工方法を提供することである。
【課題を解決するための手段】
【０００９】
本発明の第１の加工装置は、加工装置本体と、前記加工装置本体の片側に配設された主軸部と、前記加工装置本体の他側に前記主軸部に対向して配設された芯押し台と、複数の加工工具が取り付けられる第１及び第２タレット装置と、ワークを保持するためのグリッパ装置とを備えた加工装置であって、
前記主軸部は、回転自在に支持された主軸と、前記主軸と一体的に回動されるワーク保持駆動手段とを備えており、
前記芯押し台は、前記主軸部に近接及び離隔する方向に移動自在に前記加工装置本体に装着され且つ前記主軸部側の前記ワーク保持駆動手段と協働して前記ワークを保持する芯押しセンタを備えており、
前記第１タレット装置は、前記主軸部の前記ワーク保持駆動手段と前記芯押し台の前記芯押しセンタとを結ぶ加工中心軸線に平行に往復移動自在に前記加工装置本体に装着された第１タレットを備え、前記第１タレットには、前記ワークの片端部を加工するための第１加工工具が取り付けられており、
前記第２タレット装置は、前記加工中心軸線に平行に往復移動自在に前記加工装置本体に装着された第２タレットを備え、前記第２タレットには、前記ワークの他端部を加工するための第２加工工具が取り付けられており、
また、前記第１タレット装置の前記第１タレット及び／又は前記第２タレット装置の前記第２タレットには、前記ワークの外周面を外径加工するための第１外径加工工具及び／又は第２外径加工工具が取り付けられており、
更に、前記グリッパ装置は、前記加工中心軸線に平行に往復移動自在に前記加工装置本体に装着され且つ前記ワークを把持するグリッパ手段を備えていることを特徴とする。
【００１０】
本発明の第２の加工装置は、加工装置本体と、前記加工装置本体の片側に配設された主軸部と、前記加工装置本体の他側に前記主軸部に対向して配設された芯押し台と、複数の加工工具が取り付けられるタレット装置と、ワークを保持するためのグリッパ装置とを備えた加工装置であって、
前記主軸部は、回転自在に支持された主軸と、前記主軸と一体的に回動されるワーク保持駆動手段とを備えており、
前記芯押し台は、前記主軸部に近接及び離隔する方向に移動自在に前記加工装置本体に装着され且つ前記主軸部側の前記ワーク保持手段と協働して前記ワークを保持する芯押しセンタを備えており、
前記タレット装置は、前記主軸台の前記ワーク保持手段と前記芯押し台の前記芯押しセンタとを結ぶ加工中心軸線に平行に往復移動自在に前記加工装置本体に装着され且つ周方向に複数の工具取付部を有するタレットを備え、前記タレットには、前記ワークの片端部を加工するための第１加工工具及び前記ワークの他端部を加工するための第２加工工具が設けられているとともに、前記ワークの外周面を外径加工するための外径加工工具が設けられており、
また、前記グリッパ装置は、前記加工中心軸線に平行に往復移動自在に前記加工装置本体に装着され且つ前記ワークを把持するグリッパ手段を備えていることを特徴とする。
（【００１１】以降は省略されています）
