特許ウォッチ

公開番号2025149928
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2025041855
出願日2025-03-14
発明の名称剥離コーティング剤、硬化物及び積層物
出願人荒川化学工業株式会社
代理人
主分類C09D 161/28 20060101AFI20251001BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】外観、剥離力、残留接着率が良好な硬化物を製造できる剥離コーティング剤、硬化物及び積層物を提供する。
【解決手段】剥離コーティング剤であって、前記剥離コーティング剤は、フルエーテル型メチル化メラミン樹脂及び水酸基含有ポリエーテル変性シリコーン樹脂を含む、剥離コーティング剤。
【選択図】なし
特許請求の範囲【請求項１】
剥離コーティング剤であって、
前記剥離コーティング剤は、フルエーテル型メチル化メラミン樹脂及び
水酸基含有ポリエーテル変性シリコーン樹脂を含む、剥離コーティング剤。
続きを表示（約 110 文字）【請求項２】
ポリオールを含む、請求項１に記載の剥離コーティング剤。
【請求項３】
請求項１又は２に記載の剥離コーティング剤の硬化物。
【請求項４】
請求項３に記載の硬化物を含む、積層物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、剥離コーティング剤、硬化物及び積層物に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
剥離フィルムは、ウレタン樹脂、アクリル樹脂、塩化ビニル樹脂等のキャスト製膜用の工程フィルム、粘着テープ、粘着シート、粘着フィルム等の粘着剤層の保護フィルム、セラミックグリーンシートやプリント基板等の電子部品製造用の工程フィルムとして利用されている。
【０００３】
剥離フィルムを作成するための、剥離コーティング剤として様々な種類のものが提案されている。例えば特許文献１には、ビニルアルコール系重合体又はポリエチレンイミンから選ばれたポリマー（Ａ）と長鎖アルキルイソシアネートとの反応物からなる主剤を含む剥離処理剤について記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－１１９６０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、外観、剥離力、残留接着率が良好な硬化物を製造できる剥離コーティング剤を提供することである。
【課題を解決するための手段】
【０００６】
本開示により以下の項目が提供される。
（項目１）
剥離コーティング剤であって、
前記剥離コーティング剤は、フルエーテル型メチル化メラミン樹脂及び
水酸基含有ポリエーテル変性シリコーン樹脂を含む、剥離コーティング剤。
（項目２）
ポリオールを含む、上記項目に記載の剥離コーティング剤。
（項目３）
上記項目のいずれか１項に記載の剥離コーティング剤の硬化物。
（項目４）
上記項目に記載の硬化物を含む、積層物。
【０００７】
本開示において、上述した１又は複数の特徴は、明示された組み合わせに加え、さらに組み合わせて提供され得る。
【発明の効果】
【０００８】
本発明の硬化物は、良好な外観、剥離力、残留接着率を示す。
【発明を実施するための形態】
【０００９】
本開示の全体にわたり、各物性値、含有量等の数値の範囲は、適宜（例えば下記の各項目に記載の値から選択して）設定され得る。具体的には、数値αについて、Ａ３、Ａ２、Ａ１（Ａ３＞Ａ２＞Ａ１とする）等が挙げられる場合、数値αの範囲は、Ａ３以下、Ａ２以下、Ａ３未満、Ａ２未満、Ａ１以上、Ａ２以上、Ａ１より大きい、Ａ２より大きい、Ａ１～Ａ２（Ａ１以上Ａ２以下）、Ａ１～Ａ３、Ａ２～Ａ３、Ａ１以上Ａ３未満、Ａ１以上Ａ２未満、Ａ２以上Ａ３未満、Ａ１より大きくＡ３未満、Ａ１より大きくＡ２未満、Ａ２より大きくＡ３未満、Ａ１より大きくＡ３以下、Ａ１より大きくＡ２以下、Ａ２より大きくＡ３以下等が挙げられる。
【００１０】
本発明が解決しようとする課題が解決される限り、各成分、条件、数値等は、特に限定されない。

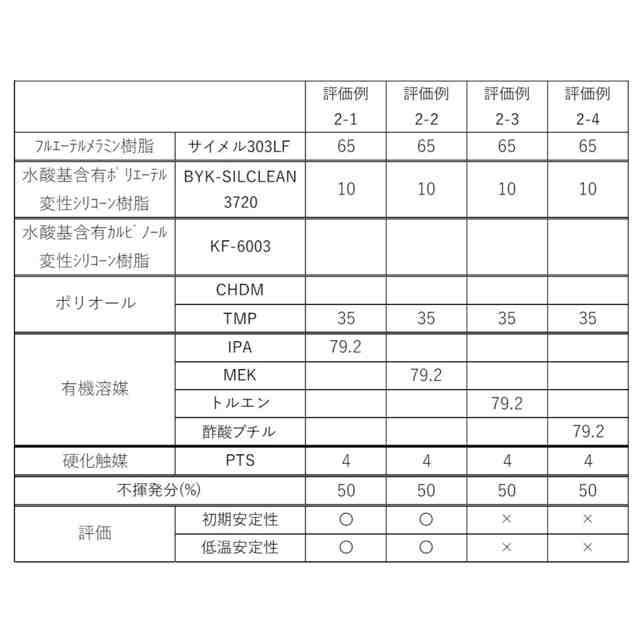

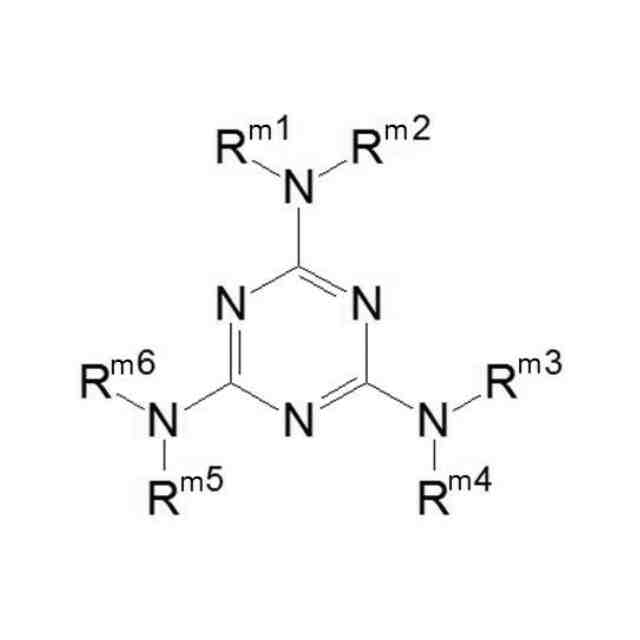

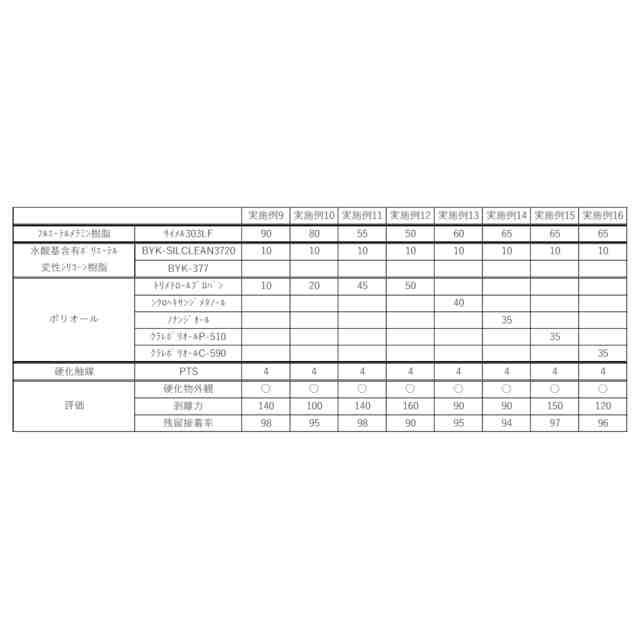

（【００１１】以降は省略されています）

関連特許
