公開番号2025149617
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050368
出願日2024-03-26
発明の名称透析装置
出願人澁谷工業株式会社
代理人個人,個人
主分類A61M 1/14 20060101AFI20251001BHJP(医学または獣医学;衛生学)
要約【課題】プライミング作業を効率的に行う。
【解決手段】透析液供給通路4Aと透析液回収通路4Bとを連通するバイパス通路を設け、プライミング作業では透析器2を静脈通路3Aが上方に接続された状態で保持する。
透析液回収通路4Bに設けた送液ポンプが透析液供給通路4Aのプライミング液を補液通路を介して静脈通路3Aに流入させると、透析器2ではプライミング液が静脈通路3Aより透析器2の血液流路12aに流入し、その後中空糸12(血液浄化膜)を介して透析液流路12bへと正濾過される。
これにより、中空糸12を通過したプライミング液が透析器2の上部に残存する気泡Bを透析器2から透析液供給通路4Aへと排出させて、当該気泡Bおよびプライミング液が上記バイパス通路を介して透析液回収通路4Bへと排出される。
【選択図】図2
特許請求の範囲【請求項１】
血液浄化膜によって内部が血液流路および透析液流路に区画された透析器と、透析液を上記透析器の透析液流路に供給する透析液供給通路と、透析器の透析液流路から透析液を回収する透析液回収通路と、上記透析液回収通路に設けられた送液ポンプと、上記透析器の血液流路へ血液を供給する動脈通路と、透析器の血液流路から血液を排出する静脈通路と、上記透析液供給通路と上記静脈通路とを連通する補液通路とを備えた透析装置において、
上記透析液供給通路と上記透析液回収通路とを連通するバイパス通路を設け、
上記透析器、動脈通路、静脈通路にプライミング液を充満させるプライミング作業では、上記透析器は上記静脈通路が上方に接続された状態で保持され、
上記送液ポンプが上記透析液供給通路のプライミング液を上記補液通路を介して静脈通路に流入させるとともに、当該静脈通路より透析器の血液流路に流入したプライミング液を上記血液浄化膜を介して透析液流路へと正濾過させ、当該血液浄化膜を通過したプライミング液により透析器の上部に残存する気泡を透析器から上記透析液供給通路へと排出させて、当該気泡およびプライミング液を上記バイパス通路を介して透析液回収通路へと排出させることを特徴とする透析装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は透析装置に関し、より詳しくは透析器、動脈通路、静脈通路にプライミング液を充満させるプライミング作業を効率的に行うことが可能な透析装置に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
従来、透析治療を行う透析装置として、血液浄化膜によって内部が血液流路および透析液流路に区画された透析器と、透析液を上記透析器の透析液流路に供給する透析液供給通路と、透析器の透析液流路から透析液を回収する透析液回収通路と、上記透析液回収通路に設けられた送液ポンプと、上記透析器の血液流路へ血液を供給する動脈通路と、透析器の血液流路から血液を排出する静脈通路と、上記透析液供給通路と上記静脈通路とを連通する補液通路とを備えたものが知られている（特許文献１）。
上記透析器は筒状を有するとともに、両端部に上記動脈通路および静脈通路が接続された構成を有しており、透析治療を行う際には、上記静脈通路が接続された部分を上方に向けた状態で保持するようになっている。
一方、上記透析装置では、透析治療を行う前に、透析装置に透析器を取り付けるとともに、上記透析器や動脈通路や静脈通路にプライミング液を充満させるプライミング作業を行う必要がある。
そして上記特許文献１の構成を有する透析装置でのプライミング作業は、上記透析液供給通路から上記補液通路を介して静脈通路へと透析液を流通させて、当該透析液をプライミング液として透析器や動脈通路に充満させることが行われている。
【先行技術文献】
【特許文献】
【０００３】
特許第７３２８５３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記プライミング作業において透析器に透析液を充満させる際には、透析器の内部に気泡が残存してしまう可能性があり、特に透析治療時と同じように上記静脈通路が接続された部分を上方に向けたまま作業を行うと、透析器の上部に気泡が溜まってしまうこととなる（図２（ａ）参照）。
そこで従来はプライミング作業中に透析器の上下を反転させるなどの透析器から気泡を除去する作業が必要となっていたが、作業者による監視や手作業が必要であるため煩雑なものとなっていた。
このような問題に鑑み、本発明はプライミング作業中に作業者による監視や手作業を不要とし、プライミング作業をより効率的に行うことが可能な透析装置を提供するものである。
【課題を解決するための手段】
【０００５】
すなわち請求項１の発明にかかる透析装置は、血液浄化膜によって内部が血液流路および透析液流路に区画された透析器と、透析液を上記透析器の透析液流路に供給する透析液供給通路と、透析器の透析液流路から透析液を回収する透析液回収通路と、上記透析液回収通路に設けられた送液ポンプと、上記透析器の血液流路へ血液を供給する動脈通路と、透析器の血液流路から血液を排出する静脈通路と、上記透析液供給通路と上記静脈通路とを連通する補液通路とを備えた透析装置において、
上記透析液供給通路と上記透析液回収通路とを連通するバイパス通路を設け、
上記透析器、動脈通路、静脈通路にプライミング液を充満させるプライミング作業では、上記透析器は上記静脈通路が上方に接続された状態で保持され、
上記送液ポンプが上記透析液供給通路のプライミング液を上記補液通路を介して静脈通路に流入させるとともに、当該静脈通路より透析器の血液流路に流入したプライミング液を上記血液浄化膜を介して透析液流路へと正濾過させ、当該血液浄化膜を通過したプライミング液により透析器の上部に残存する気泡を透析器から上記透析液供給通路へと排出させて、当該気泡およびプライミング液を上記バイパス通路を介して透析液回収通路へと排出させることを特徴としている。
【発明の効果】
【０００６】
上記請求項１の発明によれば、透析器を静脈通路が上方に接続された状態で保持していても、透析液供給通路を流通するプライミング液を上記補液通路を介して静脈通路に流入させ、当該静脈通路に流入したプライミング液を透析器の上方から血液流路に流入させて上記血液浄化膜を介して透析液流路へと正濾過させると、透析器の上部に残存する気泡とともに透析液供給通路へと排出されることとなる。
これにより、透析器を反転させることなく気泡を透析器から排出することができ、作業者による監視や作業が不要となることから、効率的にプライミング作業を完了させることができる。
【図面の簡単な説明】
【０００７】
本発明の一実施形態にかかる透析装置の回路図。
透析器を説明する図。
透析装置の動作を説明する図。

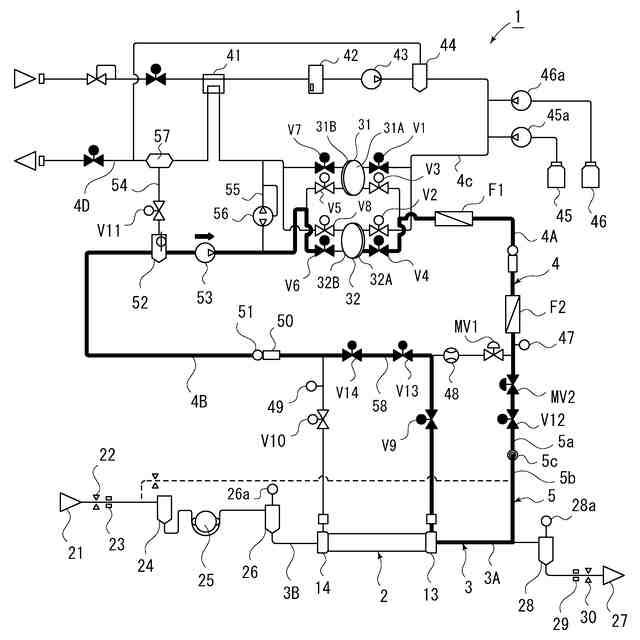

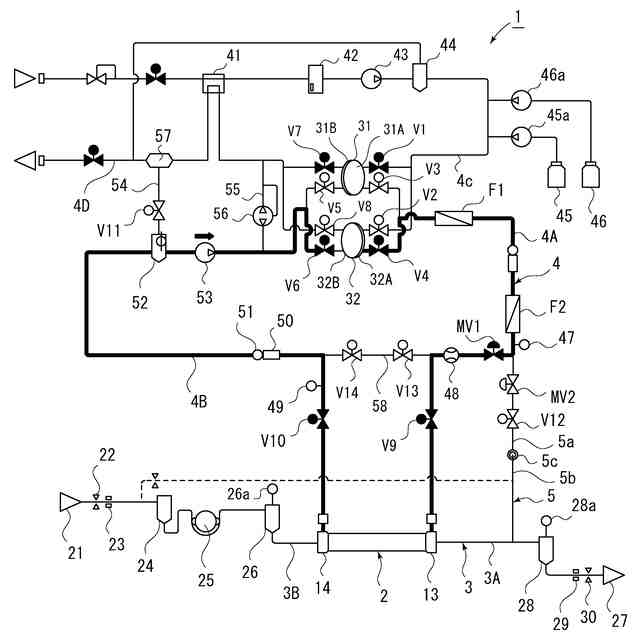

プライミング作業の手順を説明する図。

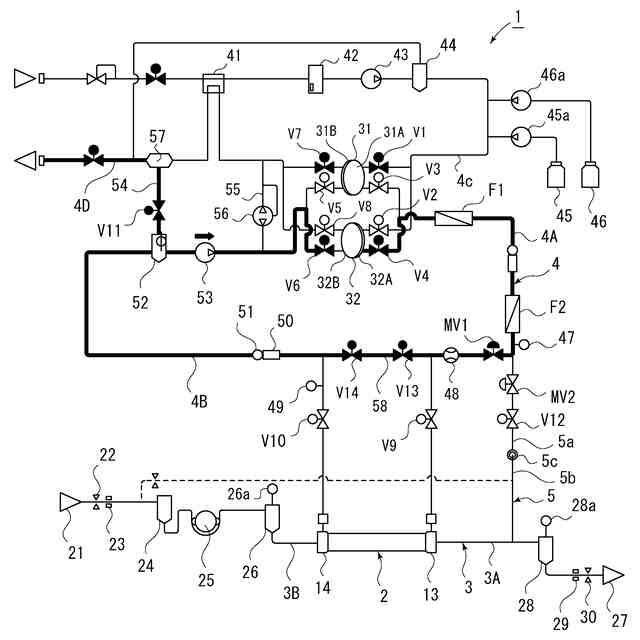

プライミング作業の手順を説明する図。するための回路図。
【発明を実施するための形態】
【０００８】

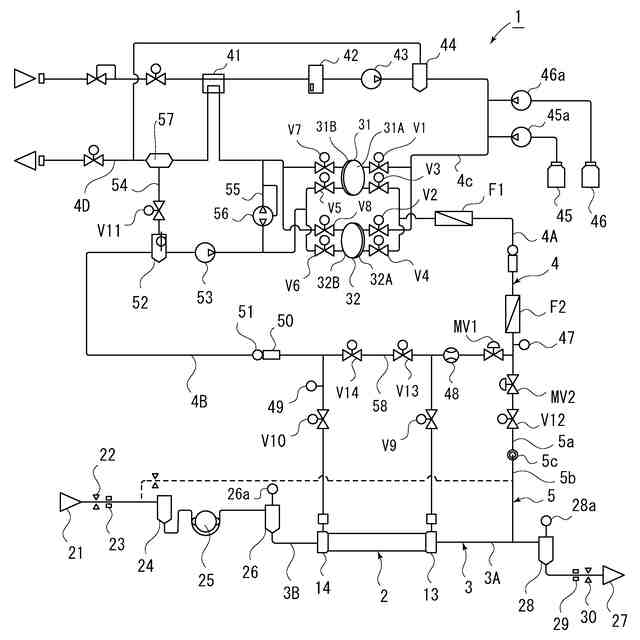

以下、図示実施形態について本発明を説明すると、図１は透析装置１を示し、血液透析を行う透析器２と、当該透析器２に接続されて血液を流通させる血液回路３と、上記透析器２に接続されて透析液を流通させる透析液回路４と、血液回路３と透析液回路４とを連通させる補液通路５とを備えている。また上記透析装置１は図示しない制御手段によって制御されるようになっている。
上記透析装置１では、透析治療を行う前に新たな透析器２および血液回路３を装着して、これら透析器２および血液回路３を生理食塩水や透析液などからなるプライミング液で充満させるプライミング作業が必要となる。
【０００９】

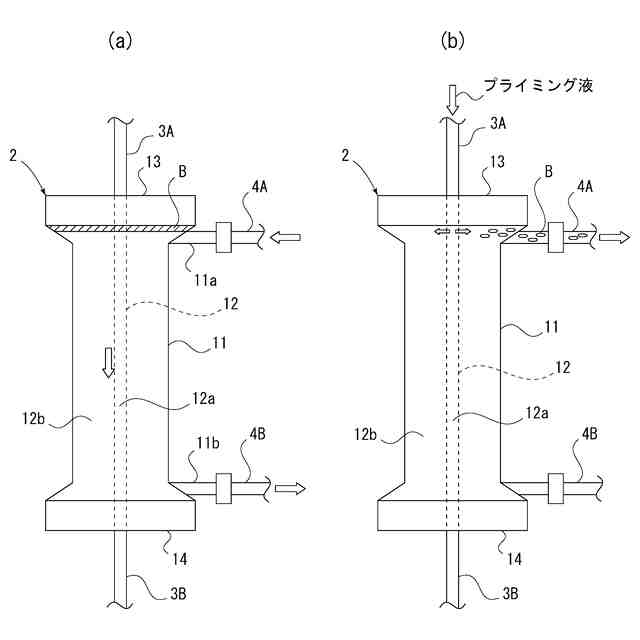

図２は、上記透析器２を説明する図となっており、図２（ａ）（ｂ）はプライミング作業時における透析器２の状態を示している。
上記透析器２は、筒状のハウジング１１の内部に無数の血液浄化膜としての中空糸１２を収容した構成を有している。なお、図では模式的に一つの中空糸１２を示し、当該中空糸１２の内側は血液回路３に連通する血液流路１２ａを、外側は透析液回路４に連通する透析液流路１２ｂを示している。
また上記ハウジング１１の両端部には、血液回路３を構成する静脈通路３Ａが接続される静脈側ヘッド１３と、動脈通路３Ｂが接続される動脈側ヘッド１４とが設けられている。
さらに上記ハウジング１１の側面には、上記静脈側ヘッド１３および動脈側ヘッド１４に隣接した位置に、それぞれ上記透析液回路４が接続される接続ポート１１ａ、１１ｂが設けられている。このうち静脈側ヘッド１３側の接続ポート１１ａには透析液回路４を構成する透析液供給通路４Ａが、動脈側ヘッド１４側の接続ポート１１ｂには透析液回収通路４Ｂが接続される。
【００１０】
そして透析治療時およびプライミング作業時には、上記透析器２は立てた状態で透析装置１に装着されるようになっており、具体的には上記静脈側ヘッド１３を上方に、動脈側ヘッド１４が下方に位置するように装着される。
このように透析器２を装着することで透析治療時には、血液回路３の血液は透析器２の下方から動脈通路３Ｂを介して動脈側ヘッド１４より流入し、中空糸１２の内部の血液流路１２ａを下方から上方に向けて流通した後、上方の静脈側ヘッド１３より静脈通路３Ａへと排出される。
一方、透析液回路４の透析液は、上記透析液供給通路４Ａから新鮮な透析液が透析器２の上方の接続ポート１１ａより流入し、中空糸１２の外部の透析液流路１２ｂを上方から下方に向けて流通した後、透析器２の下方の接続ポート１１ｂから透析液回収通路４Ｂへと排出されるようになっている。
そして、上記血液が血液流路１２ａを流通し、透析液が透析液流路１２ｂを流通する間に、血液浄化膜としての中空糸１２において血液透析が行われるようになっている。
（【００１１】以降は省略されています）
