特許ウォッチ

公開番号2025149500
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050199
出願日2024-03-26
発明の名称印刷インキ組成物、積層体及び包装材
出願人大日精化工業株式会社
代理人個人,個人,個人,個人
主分類C09D 11/10 20140101AFI20251001BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】ノンスリップ性、耐ブロッキング性及び耐熱性に優れた印刷層を形成できる印刷インキ組成物を提供する。
【解決手段】バインダー樹脂(A)と、ウレタン樹脂ビーズ(B)と、有機溶剤(C)と、を含有する印刷インキ組成物であって、前記バインダー樹脂(A)が、ポリウレタン樹脂、塩化ビニル-酢酸ビニル共重合体及び(メタ)アクリル系樹脂からなる群より選ばれる少なくとも2種を含有し、前記ウレタン樹脂ビーズ(B)の平均粒子径が1.5～16μm、ガラス転移温度が-20～25℃であり、前記ウレタン樹脂ビーズ(B)の質量/前記バインダー樹脂(A)の固形分換算での質量で表される比が0.1～1.5である印刷インキ組成物。
【選択図】なし
特許請求の範囲【請求項１】
バインダー樹脂（Ａ）と、ウレタン樹脂ビーズ（Ｂ）と、有機溶剤（Ｃ）と、を含有する印刷インキ組成物であって、
前記バインダー樹脂（Ａ）が、ポリウレタン樹脂、塩化ビニル－酢酸ビニル共重合体及び（メタ）アクリル系樹脂からなる群より選ばれる少なくとも２種を含有し、
前記ウレタン樹脂ビーズ（Ｂ）の平均粒子径が１．５～１６μｍ、ガラス転移温度が－２０～２５℃であり、
前記ウレタン樹脂ビーズ（Ｂ）の質量／前記バインダー樹脂（Ａ）の固形分換算での質量で表される比が０．１～１．５である印刷インキ組成物。
続きを表示（約 560 文字）【請求項２】
前記バインダー樹脂（Ａ）の固形分換算での含有量が、前記印刷インキ組成物の総質量に対して５～３０質量％である請求項１に記載の印刷インキ組成物。
【請求項３】
プラスチックフィルム上に前記印刷インキ組成物を用いて印刷層を形成した印刷物の印刷面同士の静摩擦係数が、１．０以上である請求項１に記載の印刷インキ組成物。
【請求項４】
さらに炭化水素ワックスを含有する請求項１に記載の印刷インキ組成物。
【請求項５】
さらにシリカを含有する請求項１に記載の印刷インキ組成物。
【請求項６】
さらに脂肪酸アマイドを含有する請求項１に記載の印刷インキ組成物。
【請求項７】
さらにテルペン系樹脂を含有する請求項１に記載の印刷インキ組成物。
【請求項８】
さらに硬化剤を含有する請求項１に記載の印刷インキ組成物。
【請求項９】
前記有機溶剤（Ｃ）が、エステル系溶剤、ケトン系溶剤及びアルコール系溶剤からなる群より選ばれる少なくとも２種を含有する請求項１に記載の印刷インキ組成物。
【請求項１０】
グラビア印刷用である請求項１に記載の印刷インキ組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷インキ組成物、積層体及び包装材に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
プラスチックフィルム等の基材を用いて包装材を製造する場合、基材の装飾や必要物性の担保のために、グラビアインキ等の印刷インキによる印刷が施される。
包装材に用いられる印刷インキには、基材に対する密着性、耐ブロッキング性、耐熱性、耐摩擦性といった諸物性に優れる印刷層を形成できることが求められる。また、近年、商品陳列時の荷崩れ防止や、輸送時の作業性向上、消費者が商品を手に取った時の滑り止め効果などのため、ノンスリップ性を有する印刷インキが要望されている。
【０００３】
特許文献１には、インキ組成物に特定のバインダー樹脂と針入度が７以上の炭化水素ワックスとを含有させることで、形成される印刷層の防滑性を高められることが報告されている。また、特許文献１では、インキ組成物にさらに樹脂ビーズを含有させることで、版調転移をより良好にできることが報告されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１６６５０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１のインキ組成物から形成される印刷層は必ずしも、ノンスリップ性、耐ブロッキング性及び耐熱性に優れたものではない。
本発明は、上記事情に鑑みてなされたものであり、ノンスリップ性、耐ブロッキング性及び耐熱性に優れた印刷層を形成できる印刷インキ組成物、これを用いた積層体及び包装材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、以下の態様を有する。
［１］バインダー樹脂（Ａ）と、ウレタン樹脂ビーズ（Ｂ）と、有機溶剤（Ｃ）と、を含有する印刷インキ組成物であって、
前記バインダー樹脂（Ａ）が、ポリウレタン樹脂、塩化ビニル－酢酸ビニル共重合体及び（メタ）アクリル系樹脂からなる群より選ばれる少なくとも２種を含有し、
前記ウレタン樹脂ビーズ（Ｂ）の平均粒子径が１．５～１６μｍ、ガラス転移温度が－２０～２５℃であり、
前記ウレタン樹脂ビーズ（Ｂ）の質量／前記バインダー樹脂（Ａ）の固形分換算での質量で表される比が０．１～１．５である印刷インキ組成物。
［２］前記バインダー樹脂（Ａ）の固形分換算での含有量が、前記印刷インキ組成物の総質量に対して５～３０質量％である前記［１］に記載の印刷インキ組成物。
［３］プラスチックフィルム上に前記印刷インキ組成物を用いて印刷層を形成した印刷物の印刷面同士の静摩擦係数が、１．０以上である前記［１］又は［２］に記載の印刷インキ組成物。
［４］さらに炭化水素ワックスを含有する前記［１］～［３］のいずれかに記載の印刷インキ組成物。
［５］さらにシリカを含有する前記［１］～［４］のいずれかに記載の印刷インキ組成物。
［６］さらに脂肪酸アマイドを含有する前記［１］～［５］のいずれかに記載の印刷インキ組成物。
［７］さらにテルペン系樹脂を含有する前記［１］～［６］のいずれかに記載の印刷インキ組成物。
［８］さらに硬化剤を含有する前記［１］～［７］のいずれかに記載の印刷インキ組成物。
［９］前記有機溶剤（Ｃ）が、エステル系溶剤、ケトン系溶剤及びアルコール系溶剤からなる群より選ばれる少なくとも２種を含有する前記［１］～［８］のいずれかに記載の印刷インキ組成物。
［１０］グラビア印刷用である前記［１］～［９］のいずれかに記載の印刷インキ組成物。
［１１］プラスチックフィルムと、
前記プラスチックフィルム上に設けられた、前記［１］～［１０］のいずれかに記載の印刷インキ組成物から形成された印刷層と、
を備える積層体。
［１２］前記［１１］に記載の積層体を備える包装材。
【発明の効果】
【０００７】
本発明によれば、ノンスリップ性、耐ブロッキング性及び耐熱性に優れた印刷層を形成できる印刷インキ組成物、これを用いた積層体及び包装材を提供できる。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について説明する。以下の実施形態は、本発明を説明するための単なる例示であって、本発明をこの実施形態にのみ限定することは意図されない。本発明は、その趣旨を逸脱しない限り、様々な態様で実施することが可能である。
本明細書中でのバインダー樹脂の含有量は、すべて固形分換算である。
「固形分」は、不揮発分である。「不揮発分」は、有機溶剤等の揮発する媒体を除いた成分を指し、最終的に印刷層（インキ層）を形成することになる成分である。不揮発分は具体的には、ＪＩＳＫ５６０１－１－２：２００８に準拠して測定される。
本明細書において、「印刷層」とは、印刷インキ組成物により形成される層を意味する。
本明細書において、「印刷塗膜」とは、印刷層からウレタン樹脂ビーズ（Ｂ）を除いた部分を意味する。
本明細書において、「（メタ）アクリル」は、「アクリル」及び「メタクリル」の両方が含まれることを意味する。
【０００９】
〔印刷インキ組成物〕
本発明の一実施形態に係る印刷インキ組成物（以下、単に「インキ組成物」ともいう。）は、バインダー樹脂（Ａ）と、ウレタン樹脂ビーズ（Ｂ）と、有機溶剤（Ｃ）と、を含有する。
インキ組成物は、必要に応じて、バインダー樹脂（Ａ）、ウレタン樹脂ビーズ（Ｂ）及び有機溶剤（Ｃ）以外の成分（以下、「任意成分」ともいう。）をさらに含有してもよい。
【００１０】
＜バインダー樹脂（Ａ）＞
バインダー樹脂（Ａ）は、ポリウレタン樹脂、塩化ビニル－酢酸ビニル共重合体及び（メタ）アクリル系樹脂からなる群より選ばれる少なくとも２種のバインダー樹脂を含有する。各樹脂については後で詳しく説明する。
（【００１１】以降は省略されています）

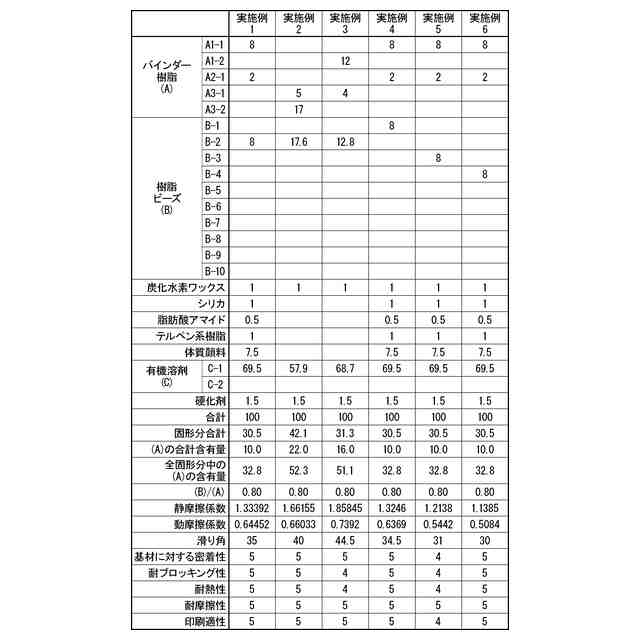

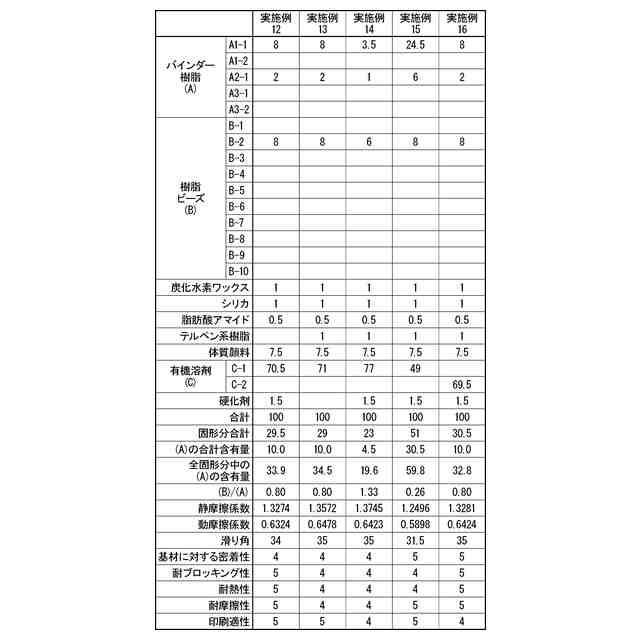

関連特許
