公開番号2025149340
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049924
出願日2024-03-26
発明の名称オリフィス弁
出願人株式会社栗本鐵工所
代理人弁理士法人朝日奈特許事務所
主分類F16K 3/24 20060101AFI20251001BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】本発明は、簡単な構造で流量を増やすことが可能なオリフィス弁の提供を目的とする。
【解決手段】オリフィス弁1は、流体が流れる管路に設けられる弁箱2と、複数のオリフィスOR1を備え、弁箱2に固定された固定プレート3と、複数のオリフィスOR2を備え、固定プレート3に対して相対移動可能に、弁箱2に設けられた可動プレート4とを備え、固定プレート3および可動プレート4の表面は、管路における流体の流れ方向D1または流体の流れ方向とは反対方向に突出する1または複数の凸部を備えている。
【選択図】図3
特許請求の範囲【請求項１】
流体が流れる管路に設けられる弁箱と、
複数のオリフィスを備え、前記弁箱に固定された固定プレートと、
複数のオリフィスを備え、前記固定プレートに対して相対移動可能に、前記弁箱に設けられた可動プレートと
を備え、
前記固定プレートおよび前記可動プレートの表面は、前記管路における前記流体の流れ方向または前記流体の流れ方向とは反対方向に突出する１または複数の凸部を備えている、オリフィス弁。
続きを表示（約 410 文字）【請求項２】
前記１または複数の凸部は、前記流体の流れ方向とは反対方向に突出し、前記凸部に設けられた複数のオリフィスは、前記オリフィスを通過する流体が互いに交差するように方向付けられている、請求項１に記載のオリフィス弁。
【請求項３】
前記固定プレートおよび前記可動プレートの表面は、前記流体の流れ方向とは反対方向に突出する少なくとも１つのアーチ状の凸部を備え、前記凸部に設けられた複数のオリフィスは、前記オリフィスを通過する流体が１カ所に集まるように方向付けられている、請求項２に記載のオリフィス弁。
【請求項４】
前記凸部が、
１つまたは複数の曲面によって構成されている、
複数の平面によって構成されている、または、
１つまたは複数の曲面および１つまたは複数の平面の組み合わせによって構成されている、請求項１～３のいずれか１項に記載のオリフィス弁。

発明の詳細な説明【技術分野】
【０００１】
本発明はオリフィス弁に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
オリフィス弁は、例えば特許文献１に示されるように、弁箱内に、複数のオリフィスを設けて弁箱に組付けた固定プレートと、複数のオリフィスを設けて固定プレートに対向して配置された可動プレートとを備えている。可動プレートは固定プレートに対して移動することで、両プレートに設けた複数のオリフィスの位置関係を変動させ、任意の開度による流量制御が可能となる。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１８８７３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方、上述したオリフィス弁では、オリフィス弁を通過する流体の流路が狭いため、オリフィス弁を通過させる流体の流量が少なくなる。
【０００５】
そこで、本発明は、簡単な構造で流量を増やすことが可能なオリフィス弁の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明のオリフィス弁は、流体が流れる管路に設けられる弁箱と、複数のオリフィスを備え、前記弁箱に固定された固定プレートと、複数のオリフィスを備え、前記固定プレートに対して相対移動可能に、前記弁箱に設けられた可動プレートとを備え、前記固定プレートおよび前記可動プレートの表面は、前記管路における前記流体の流れ方向または前記流体の流れ方向とは反対方向に突出する１または複数の凸部を備えている。
【発明の効果】
【０００７】
本発明のオリフィス弁によれば、簡単な構造で流量を増やすことが可能となる。
【図面の簡単な説明】
【０００８】

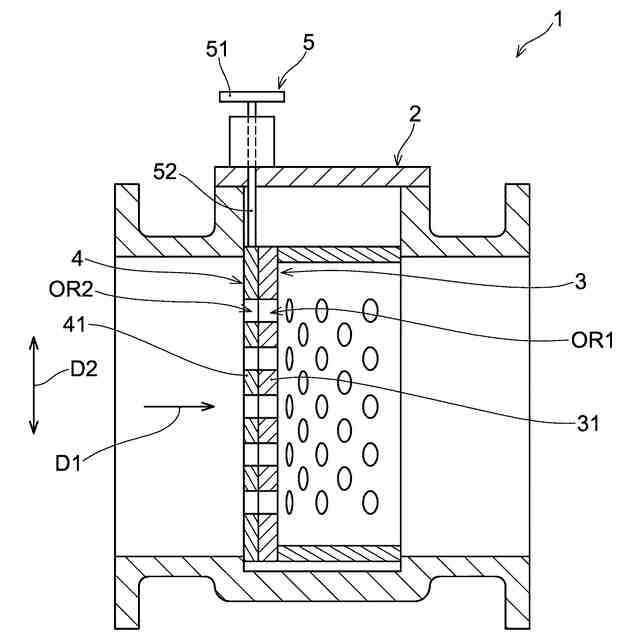

本発明の一実施形態のオリフィス弁を管路の軸方向に沿って鉛直方向に切断した概略断面図である。

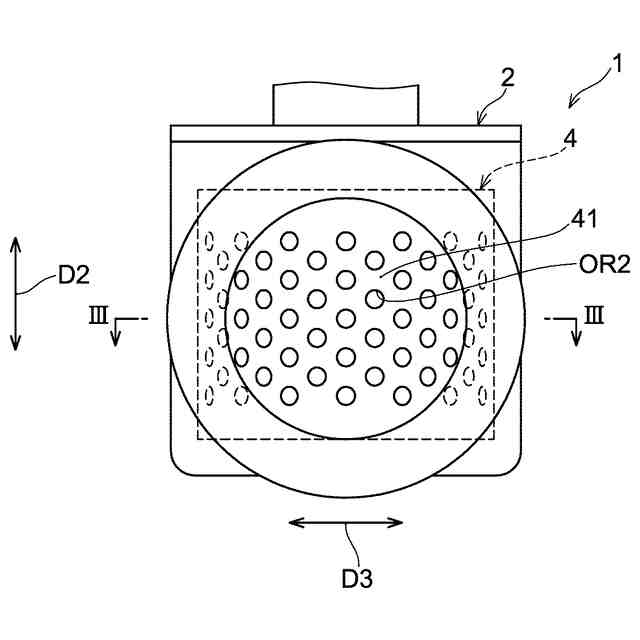

図１に示されるオリフィス弁を、流体の流れ方向の上流側から見た概略図である。

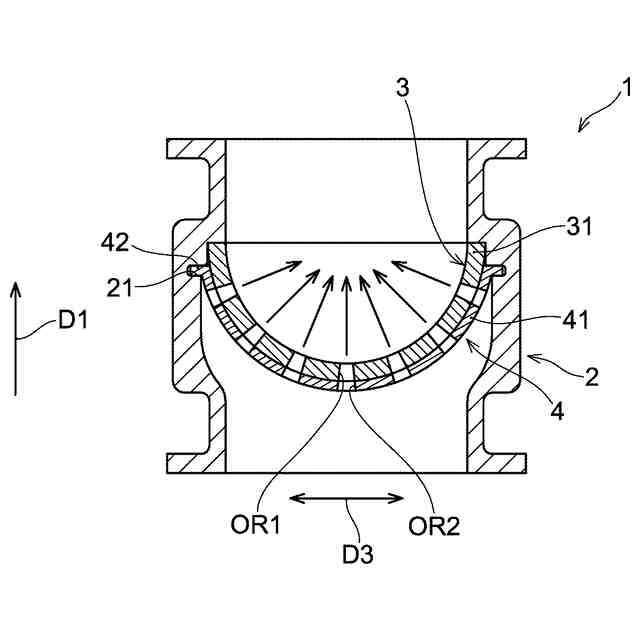

図２のIII－III線断面図である。
図１に示されるオリフィス弁の固定プレートおよび可動プレートの斜視図である。

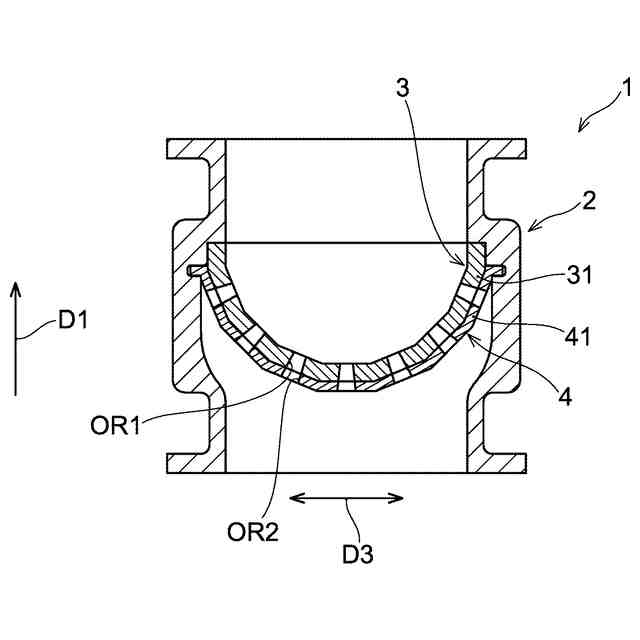

図３と同様の位置で切断されたオリフィス弁の変形例を示す断面図である。

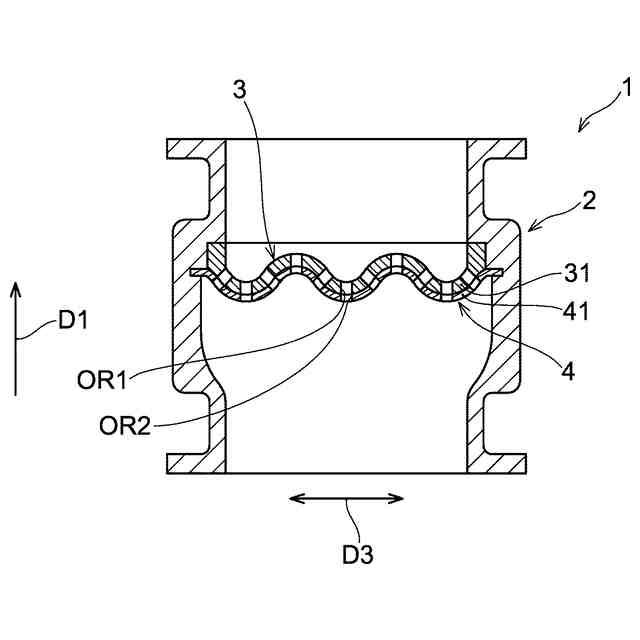

図３と同様の位置で切断されたオリフィス弁の他の変形例を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照し、本発明の一実施形態のオリフィス弁を説明する。なお、以下に示す実施形態はあくまで一例であり、本発明のオリフィス弁は、以下の実施形態に限定されるものではない。
【００１０】
なお、本明細書において、「Ａに垂直」およびこれに類する表現は、Ａに対して完全に垂直な方向のみを指すのではなく、Ａに対して略垂直であることを含んで指すものとする。また、本明細書において、「Ｂに平行」およびこれに類する表現は、Ｂに対して完全に平行な方向のみを指すのではなく、Ｂに対して略平行であることを含んで指すものとする。また、本明細書において、「Ｃ形状」およびこれに類する表現は、完全なＣ形状のみを指すのではなく、見た目にＣ形状を連想させる形状（略Ｃ形状）を含んで指すものとする。
（【００１１】以降は省略されています）
