公開番号2025148710
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048965
出願日2024-03-26
発明の名称液体吐出装置
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/165 20060101AFI20251001BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液体吐出装置において、洗浄液が付着したワイパでノズル面をワイプすることができるようにする。
【解決手段】ワイパユニット53は、第1ワイパ81と第2ワイパ82とを有する。ワイパユニット53がワイプ位置に位置している状態で、第1ワイパ81は、左側の面の上端部が傾斜面81Aである。また、ワイパユニット53がワイプ位置に位置している状態で、第1ワイパ81の左側の面の、傾斜面81Aよりも下方に位置する部分に左側に突出した突出部81Bが形成されている。また、ワイパユニット53がワイプ位置に位置している状態で、第1ワイパ81の左側の面の、突出部81Bよりも下方に位置する部分に右側に凹んだ凹部81Cが形成されている。
【選択図】図7
特許請求の範囲【請求項１】
ノズル面と、
前記ノズル面に沿った第１方向に延び、前記ノズル面をワイプする第１ワイパと、
前記第１ワイパの下方に配置され、洗浄液を貯留するまたは前記洗浄液が流れる洗浄液槽と、
前記第１方向に延びる回動軸を中心に前記第１ワイパを回動させて、前記第１ワイパを、前記ノズル面と接触可能なワイプ位置と、前記洗浄液槽内の前記洗浄液に浸漬する浸漬位置とに変位させるワイパ回動機構と、
前記第１方向に延び、前記第１ワイパが前記ワイプ位置に位置している状態で、前記第１ワイパの、前記ノズル面に沿った方向であって前記第１方向と交差する第２方向の一方側に配置され、前記ノズル面をワイプする第２ワイパと、
前記第１ワイパが前記ワイプ位置に位置している状態で、前記ノズル面を前記第２方向の前記一方側に移動させる、または、前記第１ワイパおよび前記第２ワイパを前記第２方向の他方側に移動させる移動機構と、
前記第１ワイパの、前記第１ワイパが前記ワイプ位置に位置している状態での上端部に前記洗浄液を保持させる洗浄液保持部と、を備えていることを特徴とする液体吐出装置。
続きを表示（約 970 文字）【請求項２】
前記洗浄液保持部が、前記第１ワイパの、前記第１ワイパが前記ワイプ位置に位置している状態での前記第２方向における前記他方側に設けられていることを特徴とする請求項１に記載の液体吐出装置。
【請求項３】
前記洗浄液保持部は、前記第１ワイパの表面であって、前記第１ワイパが前記ワイプ位置に位置している状態で上方から下方に向かうほど前記第２方向の前記一方側から前記他方側に向かう傾斜面、を有することを特徴とする請求項２に記載の液体吐出装置。
【請求項４】
前記第１ワイパが前記ワイプ位置に位置している状態で、前記傾斜面の下端が前記ノズル面よりも下方に位置していることを特徴とする請求項３に記載の液体吐出装置。
【請求項５】
前記洗浄液保持部は、前記第１ワイパの、前記第１ワイパが前記ワイプ位置に位置している状態での前記第２方向における前記他方側の面の、前記第１ワイパの上端よりも下方に位置する部分から前記第２方向の前記他方側に突出した突出部、を有することを特徴とする請求項２に記載の液体吐出装置。
【請求項６】
前記突出部が、前記第１方向において前記第１ワイパの全長にわたって連続的に設けられていることを特徴とする請求項５に記載の液体吐出装置。
【請求項７】
前記第１ワイパの、前記第１ワイパが前記ワイプ位置に位置している状態での前記突出部よりも下方の部分に、前記第１ワイパが前記ワイプ位置に位置している状態での前記第２方向の前記一方側に凹んだ凹部が設けられていることを特徴とする請求項５に記載の液体吐出装置。
【請求項８】
前記凹部が、前記第１方向において前記第１ワイパの全長にわたって連続的に設けられていることを特徴とする請求項７に記載の液体吐出装置。
【請求項９】
前記第１ワイパが前記ワイプ位置に位置している状態で、前記突出部が前記ノズル面よりも下方に位置していることを特徴とする請求項５に記載の液体吐出装置。
【請求項１０】
前記第１ワイパは、前記第２ワイパよりも硬度の低い材質によって形成されていることを特徴する請求項１に記載の液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ノズルから液体を吐出する液体吐出装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
ノズルから液体を吐出する液体吐出装置の一例として、特許文献１には、ノズルからインクを吐出して記録媒体に画像を印刷するプリンタが記載されている。特許文献１に記載のプリンタは、ノズルが形成されたノズル面に付着したインクを除去するためのワイパと、ワイパの下方に配置された洗浄液槽とを有する。ワイパは、ワイパ移動機構によって回転軸を中心に回転可能である。上記回転軸を中心にワイパを回転させることで、ワイパを、ノズル面と接触可能な位置、洗浄液槽内の洗浄液に浸漬される位置、および、ワイパに付着した洗浄液を吸収するためのスクレイパーと接触する位置に変位させることができる。また、特許文献１のプリンタにおいて、洗浄液は、ワイパでノズル面をワイプしたときにワイパに付着したインク等を洗浄するためのものであり、ワイパでノズル面をワイプする前に、ワイパをスクレイパーに接触させて、ワイパから洗浄液を除去する。
【先行技術文献】
【特許文献】
【０００３】
特開2019-198988号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、特許文献１のプリンタでは、上述したように、ワイパでノズル面をワイプする前に、ワイパから洗浄液を除去している。一方で、特許文献１のような、ワイパと、ワイパを浸漬させる洗浄液を貯留する洗浄液槽を備えたプリンタにおいて、ノズル面に付着した汚れなどを効率よく除去するために、洗浄液が付着したワイパでノズル面をワイプすることが考えられる。しかしながら、この場合、ワイパがノズル面をワイプするための位置に位置している状態で、ワイパの表面に付着した洗浄液が下方に流れやすく、ノズル面と接触する部分に洗浄液が付着していないワイパでノズル面をワイプすることになってしまう虞がある。
【０００５】
本発明の目的は、洗浄液が付着したワイパでノズル面をワイプすることが可能な液体吐出装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の液体吐出装置は、ノズル面と、前記ノズル面に沿った第１方向に延び、前記ノズル面をワイプする第１ワイパと、前記第１ワイパの下方に配置され、洗浄液を貯留するまたは前記洗浄液が流れる洗浄液槽と、前記第１方向に延びる回動軸を中心に前記第１ワイパを回動させて、前記第１ワイパを、前記ノズル面と接触可能なワイプ位置と、前記洗浄液槽内の前記洗浄液に浸漬する浸漬位置とに変位させるワイパ回動機構と、前記第１方向に延び、前記第１ワイパが前記ワイプ位置に位置している状態で、前記第１ワイパの、前記ノズル面に沿った方向であって前記第１方向と交差する第２方向の一方側に配置され、前記ノズル面をワイプする第２ワイパと、前記第１ワイパが前記ワイプ位置に位置している状態で、前記ノズル面を前記第２方向の前記一方側に移動させる、または、前記第１ワイパおよび前記第２ワイパを前記第２方向の他方側に移動させる移動機構と、前記第１ワイパの、前記第１ワイパが前記ワイプ位置に位置している状態での上端部に前記洗浄液を保持させる洗浄液保持部と、を備えている。
【発明の効果】
【０００７】
本発明によると、第１ワイパの、第１ワイパがワイプ位置に位置している状態での上端部に洗浄液を保持させる洗浄液保持部を備えていることにより、洗浄液が付着した第１ワイパでノズル面をワイプすることができる。また、洗浄液が付着した第１ワイパでノズル面をワイプした後にノズル面に残った洗浄液を第２ワイパで拭き取ることにより、ノズル面に付着した汚れなどを洗浄液とともに除去することができる。
【図面の簡単な説明】
【０００８】

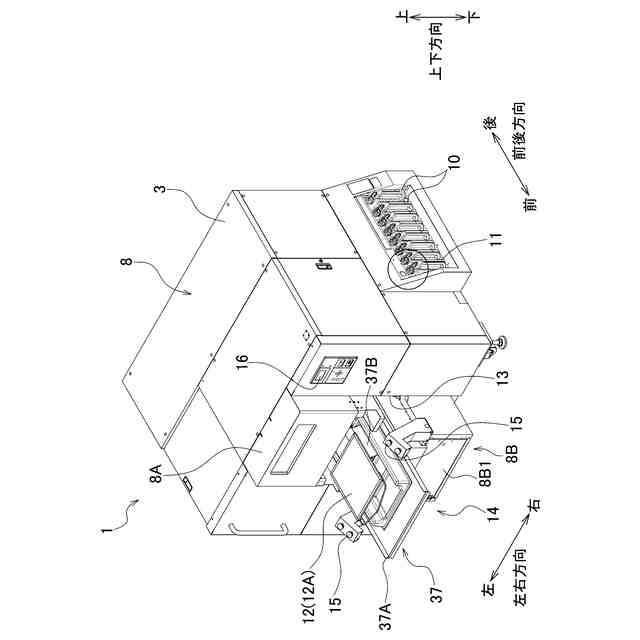

本発明の実施形態に係る印刷装置の概略斜視図である。
図１に示す印刷装置の内部構造を示す平面図である。
図１に示す印刷装置の正面図である。
洗浄液槽等の斜視図である。
白ヘッドに対応する蓋を取り外した状態での洗浄液槽の一部等の斜視図である。
図５のワイパ領域周辺の部分を拡大した図である。
ワイパユニットの斜視図である。
（ａ）は、ワイプ位置を説明するための、ワイパユニット等の前後方向と直交する断面の断面図であり、（ｂ）は浸漬位置を説明するための（ａ）に対応する断面図である。
（ａ）は第１ワイパの右側から支持される部分の高さと第２ワイパの右側から支持される部分の高さとが同じワイパユニットの斜視図であり、（ｂ）は（ａ）のワイパユニットの前後方向と直交する断面の断面図である。
（ａ）は第１ワイパと第３ワイパとを並べて配置することで洗浄液保持部が形成されたワイパユニットの斜視図であり、（ｂ）は（ａ）のワイパユニットの前後方向と直交する断面の断面図である。
【発明を実施するための形態】
【０００９】
＜実施形態＞
本発明の一実施形態に係る印刷装置１を、図面を参照しつつ説明する。以下の説明においては、図１に示す、印刷装置１が使用可能に設置された状態を基準として上下方向および前後方向を定義し、印刷装置１を前方から見て左右方向を定義する。以下の説明では、左右方向を主走査方向、前後方向を副走査方向と称することもある。なお、本実施形態では、印刷装置１が本発明の「液体吐出装置」に相当する。また、本実施形態では、前後方向が本発明の「第１方向」に相当する。また、本実施形態では、左右方向が本発明の「第２方向」に相当し、左右方向の右側および左側が、それぞれ、本発明の「第２方向の一方側」および「第２方向の他方側」に相当する。
【００１０】
図１に示す印刷装置１はインクジェットプリンタであり、印刷媒体にインクを吐出して印刷を行う。印刷装置１は、白、黒、イエロー、シアン、マゼンタ、グリーン、および、オレンジの７色のインクを用いて、印刷媒体にカラー画像を印刷する。印刷媒体は、インクを吐出して画像を形成することが可能であれば特に限定するものではなく、例えば、布帛、紙等である。
（【００１１】以降は省略されています）
