公開番号2025148027
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048595
出願日2024-03-25
発明の名称表面被覆切削工具
出願人三菱マテリアル株式会社
代理人個人
主分類B23B 27/14 20060101AFI20250930BHJP(工作機械;他に分類されない金属加工)
要約【課題】耐熱合金の切削加工であっても優れた耐チッピング性を有する表面被覆切削工具を得る
【解決手段】基体と該基体の表面に被覆層を有し、前記被覆層は、上部層を有し、(a)前記上部層の平均厚さは3.0～10.0μmであり、(b)前記上部層の平均組成を(Al_XavgTi_1-Xavg)(C_XcN_1-Xc)で表したとき、0.70≦X_avg≦0.90かつ0.00≦X_C≦0.05であり、(c)前記上部層のすくい面および逃げ面のクルトシス(Rku)値がともに3.0以下であり、(d)前記上部層では、NaCl型の面心立方晶構造を有する結晶粒の割合が80.0面積%以上である表面被覆切削工具。

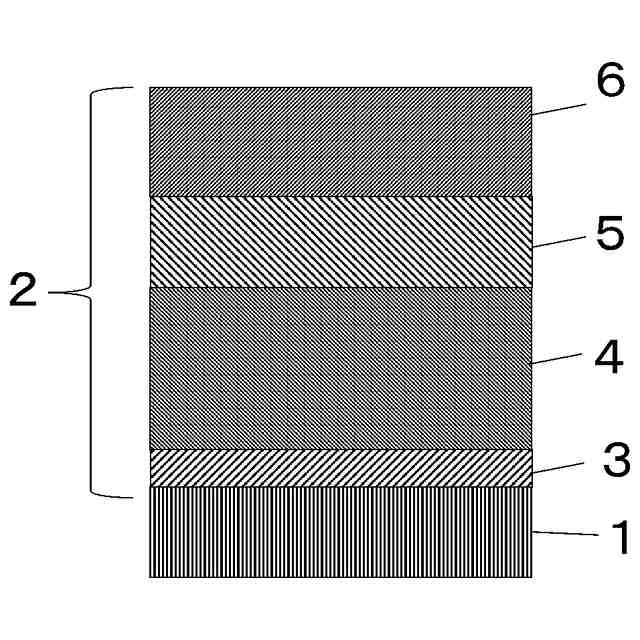

【選択図】図1
特許請求の範囲【請求項１】
基体と該基体の表面に被覆層を有し、
前記被覆層は、上部層を有し、
（ａ）前記上部層の平均厚さは３．０～１０．０μｍであり、
（ｂ）前記上部層の平均組成を（Ａｌ
Ｘavg
Ｔｉ
１－Ｘavg
）（Ｃ
Ｘｃ
Ｎ
１－Ｘｃ
）で表したとき、０．７０≦Ｘ
ａｖｇ
≦０．９０かつ０．００≦Ｘ
Ｃ
≦０．０５であり、
（ｃ）前記上部層のすくい面および逃げ面のクルトシス（Ｒｋｕ）値がともに３．０以下であり、
（ｄ）前記上部層では、ＮａＣｌ型の面心立方晶構造を有する結晶粒の割合が８０．０面積％以上である
ことを特徴とする表面被覆切削工具。
続きを表示（約 560 文字）【請求項２】
前記上部層において、前記ＮａＣｌ型の面心立方晶構造の結晶粒の２００回折線の回折強度値Ｉ（２００）と１１１回折線の回線強度値Ｉ（１１１）は、I（１１１）≦I（２００）であることを特徴とする請求項１に記載の表面被覆切削工具。
【請求項３】
前記被覆層は、前記上部層の他に、前記基体から前記上部層に向かって順に下地層と、下部層と、密着層との少なくとも一層を有し、
（ｅ）前記下地層は、Ｔｉの窒化物層であって、その平均厚さは０．1～１．０μｍであり、
（ｆ）前記下部層は、Ｔｉの炭窒化物層であって、その平均厚さは、３．０～１０．０μｍであり、
（ｇ）前記密着層は、その平均厚さが、０．２～５．０μｍであり、その平均組成を（Ａｌ
Ｙａｖｇ
Ｔｉ
１－Ｙａｖｇ
）（Ｃ
Ｙｃ
Ｎ
１－Ｙｃ
）で表したとき、Ｙ
ａｖｇ
が、
０．００＜Ｙ
ａｖｇ
≦０．７０かつ０.１０≦Ｘ
ａｖｇ
－Ｙ
ａｖｇ
かつ０．００≦Ｙ
Ｃ
≦０．０５であること
を特徴とする請求項１～３のいずれかに記載の表面被覆切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面被覆切削工具（以下、被覆工具ということがある）に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、切削工具を高寿命とすべく、炭化タングステン（以下、ＷＣということがある）基超硬合金等の基体の表面に、被覆層を被覆した被覆工具があり、この被覆工具は耐摩耗性等が向上している。
そして、被覆工具のより一層の切削性能を向上させるために、例えば、被覆層の表面粗さについて提案がなされている。
【０００３】
例えば、特許文献１には、被覆層の表面における二乗平均平方根傾斜（ＲΔｑ）が０．０６０°以下である被覆工具が記載され、該被覆工具は耐摩耗性と耐高温潤滑性に優れるとされている。
【０００４】
また、例えば、特許文献２には、被覆層において、すくい面の切刃近傍領域における最大粗さ高さ（Ｒ
ＺＡ
）が０．５～１μｍ、スキューネス（Ｒ
ｓｋＡ
）が負の値をとる被覆工具が記載され、該被覆工具は耐摩耗性及び耐欠損性に優れているとされている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－２０８８０８号公報
特開２００７－３１３６３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、前記事情や前記提案を鑑みてなされたもので、ニッケル基合金等の耐熱合金の切削加工であっても優れた耐チッピング性を有する表面被覆切削工具を得ることを目的とする。
【課題を解決するための手段】
【０００７】
本発明の実施形態に係る表面被覆切削工具は、
基体と該基体の表面に被覆層を有し、
前記被覆層は、上部層を有し、
（ａ）前記上部層の平均厚さは３．０～１０．０μｍであり、
（ｂ）上部層の平均組成を（Ａｌ
Ｘavg
Ｔｉ
１－Ｘavg
）（Ｃ
Ｘｃ
Ｎ
１－Ｘｃ
）で表したとき、０．７０≦Ｘ
ａｖｇ
≦０．９０かつ０．００≦Ｘ
Ｃ
≦０．０５であり、
（ｃ）前記上部層のすくい面および逃げ面のクルトシス（Ｒｋｕ）値がともに３．０以下であり、
（ｄ）前記上部層では、ＮａＣｌ型の面心立方晶構造を有する結晶粒の割合が８０．０面積％以上である。
【０００８】
さらに、前記実施形態に係る表面被覆切削工具は、次の（１）または（２）の少なくとも１つを満足してもよい。
【０００９】
（１）前記上部層において、前記ＮａＣｌ型の面心立方晶構造の結晶粒の２００回折線の回折強度値Ｉ（２００）と１１１回折線の回線強度値Ｉ（１１１）は、I（１１１）≦I（２００）であること。
【００１０】
（２）前記被覆層は、前記上部層の他に、前記基体から前記上部層に向かって順に下地層と、下部層と、密着層との少なくとも一層を有し、
（ｅ）前記下地層は、Ｔｉの窒化物層であって、その平均厚さは０．1～１．０μｍであり、
（ｆ）前記下部層は、Ｔｉの炭窒化物層であって、その平均厚さは、３．０～１０．０μｍであり、
（ｇ）前記密着層は、その平均厚さが、０．２～５．０μｍであり、その平均組成を（Ａｌ
Ｙａｖｇ
Ｔｉ
１－Ｙａｖｇ
）（Ｃ
Ｙｃ
Ｎ
１－Ｙｃ
）で表したときとき、Ｙ
ａｖｇ
が、０．００＜Ｙ
ａｖｇ
≦０．７０、０.１０≦Ｘ
ａｖｇ
－Ｙ
ａｖｇ
かつ０．００≦Ｙ
Ｃ
≦０．０５であること。
【発明の効果】
（【００１１】以降は省略されています）
