公開番号2025147047
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025130422,2021116467
出願日2025-08-05,2021-07-14
発明の名称プリンタおよびプログラム
出願人東芝テック株式会社
代理人弁理士法人酒井国際特許事務所
主分類B41J 29/38 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】電源の機能による給電の一時停止の発生を避け、円滑な印字制御を継続し印字精度を良好に保つ。
【解決手段】プリンタは、抵抗体に通電して発熱させることにより印字するサーマルヘッドと、回転により用紙を搬送する部材を駆動するモータと、前記サーマルヘッドおよび前記モータに給電する電源と、前記電源が、給電の一時停止を要するとして当該電源に定められた第一閾値を超える給電を行った後、給電を継続した時間が第二閾値を超えた場合に、前記モータおよび前記サーマルヘッドへの給電を停止し、所定時間経過後に給電を再開する給電制御部と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
抵抗体に通電して発熱させることにより印字するサーマルヘッドと、
回転により用紙を搬送する部材を駆動するモータと、
前記サーマルヘッドおよび前記モータに給電する電源と、
前記電源が、給電の一時停止を要するとして当該電源に定められた第一閾値を超える給電を行った後、給電を継続した時間が第二閾値を超えた場合に、前記モータおよび前記サーマルヘッドへの給電を停止し、所定時間経過後に給電を再開する給電制御部と、
を備えるプリンタ。
続きを表示（約 930 文字）【請求項２】
前記給電制御部は、前記電源による単位時間内の総給電量が、給電の一時停止を要するとして当該電源に定められた第三閾値を超えた場合に、前記モータおよび前記サーマルヘッドへの給電を停止し、所定時間経過後に給電を再開する
請求項１に記載のプリンタ。
【請求項３】
抵抗体に通電して発熱させることにより印字するサーマルヘッドと、
回転により用紙を搬送する部材を駆動するモータと、
前記サーマルヘッドおよび前記モータに給電する電源と、
前記電源による単位時間内の総給電量が、給電の一時停止を要するとして当該電源に定められた第三閾値を超えた場合に、前記モータおよび前記サーマルヘッドへの給電を停止し、所定時間経過後に給電を再開する給電制御部と、
を備えるプリンタ。
【請求項４】
前記給電制御部は、前記電源による給電の停止に伴い、前記総給電量を示す値をクリアする
請求項２または３に記載のプリンタ。
【請求項５】
抵抗体に通電して発熱させることにより印字するサーマルヘッドと、回転により用紙を搬送する部材を駆動するモータと、前記サーマルヘッドおよび前記モータに給電する電源と、を備えるプリンタのコンピュータを、
前記電源が、給電の一時停止を要するとして当該電源に定められた第一閾値を超える給電を行った後、給電を継続した時間が第二閾値を超えた場合に、前記モータおよび前記サーマルヘッドへの給電を停止し、所定時間経過後に給電を再開する給電制御部として機能させるためのプログラム。
【請求項６】
抵抗体に通電して発熱させることにより印字するサーマルヘッドと、回転により用紙を搬送する部材を駆動するモータと、前記サーマルヘッドおよび前記モータに給電する電源と、を備えるプリンタのコンピュータを、
前記電源による単位時間内の総給電量が、給電の一時停止を要するとして当該電源に定められた第三閾値を超えた場合に、前記モータおよび前記サーマルヘッドへの給電を停止し、所定時間経過後に給電を再開する給電制御部として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、プリンタおよびプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、サーマルヘッドにより印字を行うサーマルプリンタが用いられている。このようなプリンタでは、サーマルヘッドが備える抵抗体を発熱させるためと、用紙を搬送するプラテンローラを回転させるモータを駆動するためとに、電力の多くが消費される。
【０００３】
ＡＣアダプタ等の電源には、保護回路を内蔵しているものがある。保護回路は、過負荷による故障を避けるため、所定の事象の発生を条件に、給電を一時停止する。しかしながら、プリンタで前触れなく給電が一時停止されると、印字制御や印字精度に悪影響を及ぼすので、好ましくない。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、電源の機能による給電の一時停止の発生を避け、円滑な印字制御を継続し印字精度を良好に保つことができるプリンタおよびプログラムを提供することである。
【課題を解決するための手段】
【０００５】
実施形態のプリンタは、抵抗体に通電して発熱させることにより印字するサーマルヘッドと、回転により用紙を搬送する部材を駆動するモータと、前記サーマルヘッドおよび前記モータに給電する電源と、前記電源が、給電の一時停止を要するとして当該電源に定められた第一閾値を超える給電を行った後、給電を継続した時間が第二閾値を超えた場合に、前記モータおよび前記サーマルヘッドへの給電を停止し、所定時間経過後に給電を再開する給電制御部と、を備える。
【図面の簡単な説明】
【０００６】
図１は、実施形態におけるシステムの構成を説明する図である。
図２は、プリンタの構造の一例を説明する断面図である。

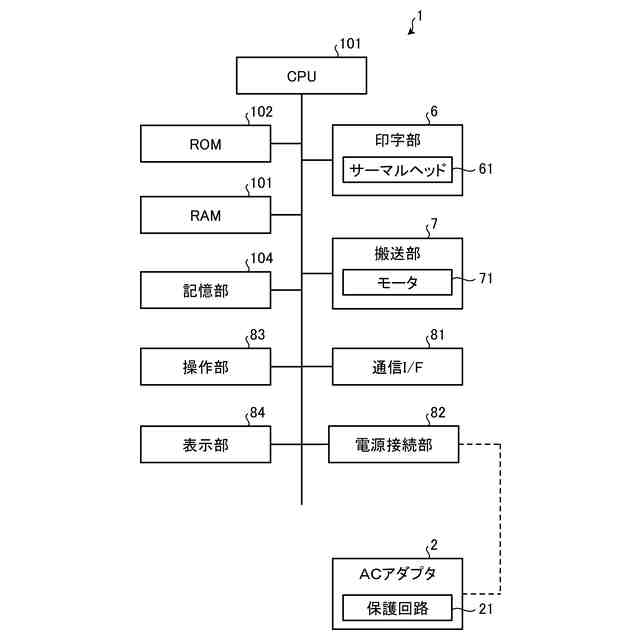

図３は、プリンタの構成の一例を示すブロック図である。

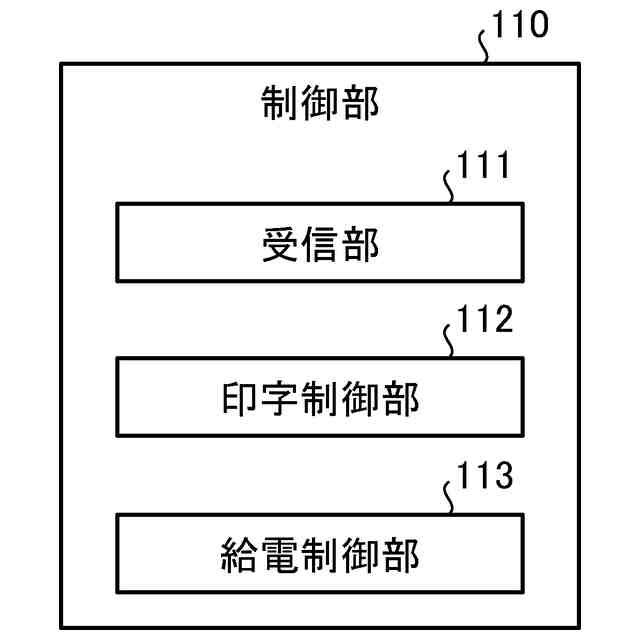

図４は、制御部が備える機能部の一例を示すブロック図である。

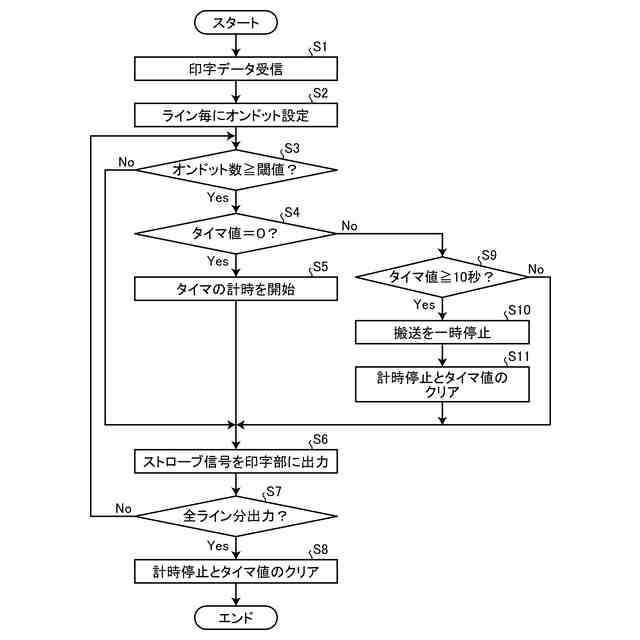

図５は、制御部が行う処理の流れを説明する図である。

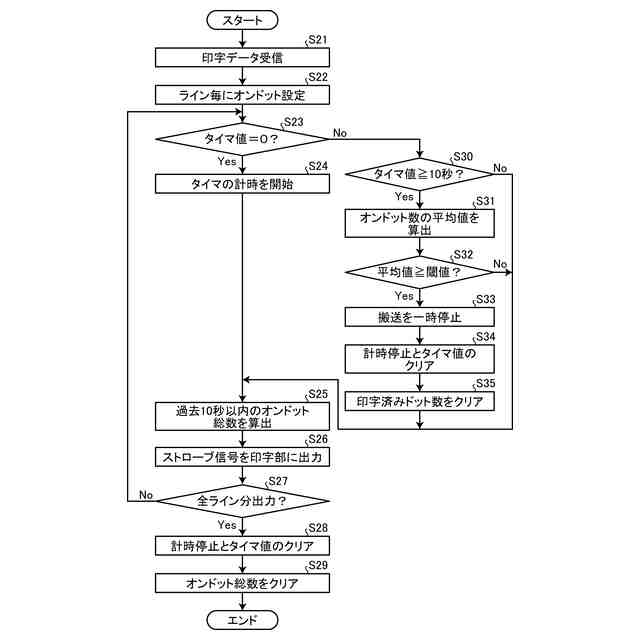

図６は、制御部が行う他の処理の流れを説明する図である。
【発明を実施するための形態】
【０００７】
（第１の実施形態）

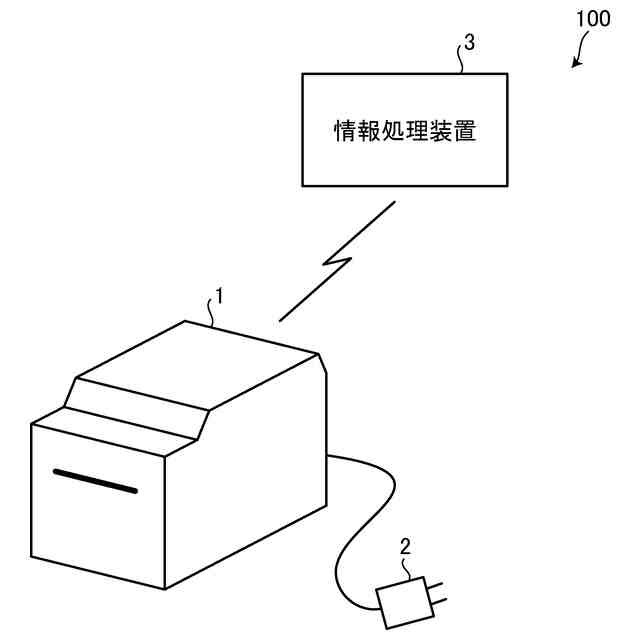

実施形態について図面を用いて説明する。図１は、本実施形態におけるシステム１００の構成を説明する図である。システム１００は、プリンタ１と、ＡＣアダプタ２と、情報処理装置３とを含んで構成されている。プリンタ１は、ＡＣアダプタ２を介して供給される電力により稼働し、情報処理装置３から受信した印字データに基づいて印字を行い、印字された用紙を排出する。情報処理装置３は、例えば一般的なＰＣ（Personal Computer）であって、プリンタ１と、無線または有線で情報の送受信可能に接続される。
【０００８】

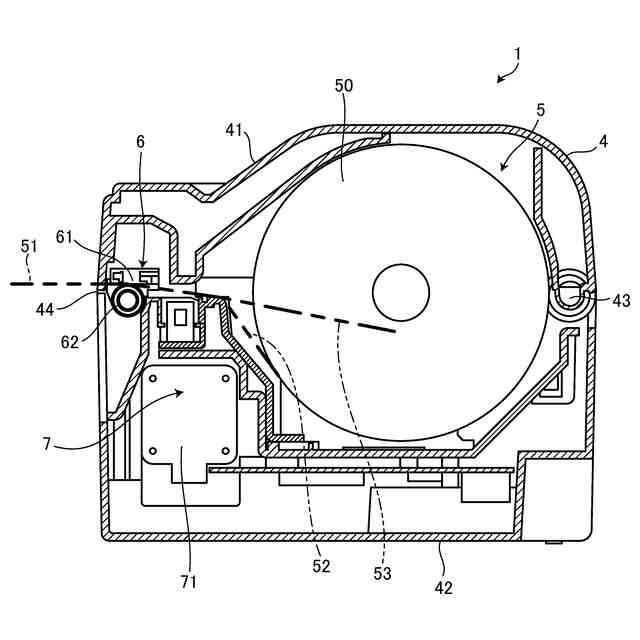

図２は、プリンタ１の構造の一例を説明する断面図である。なお、図中左側が、プリンタ１の正面側、すなわちユーザが主に向かい合う側である。プリンタ１は、筐体４、用紙収納部５、印字部６、搬送部７を備えている。
【０００９】
筐体４は、上モジュール４１と下モジュール４２とヒンジ部４３と排紙口４４とを有する。ヒンジ部４３は、上モジュール４１と下モジュール４２との奥側の端部を、互いに回動自在に連結する。下モジュール４２は、上向きに開いた開口部を有し、この開口部は、上モジュール４１によって開閉される。つまり、上モジュール４１は下モジュール４２の蓋として機能する。排紙口４４は、上モジュール４１の正面側端部と下モジュール４２の正面側端部との間に形成される開口部であって、印字された用紙５０を排出する。
【００１０】
用紙収納部５は、筐体４内に設けられた、用紙５０を収納する空間である。用紙収納部５は、下モジュール４２に対して上モジュール４１を回動させることにより開閉される。用紙５０は、ロール状に巻かれている。
（【００１１】以降は省略されています）
