公開番号2025145178
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045225
出願日2024-03-21
発明の名称プリンタ
出願人東芝テック株式会社
代理人弁理士法人酒井国際特許事務所
主分類B41J 15/00 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ロール紙から引き出した用紙に印字するプリンタにおいて、用紙の搬送や印字品質の安定を得る。
【解決手段】プリンタは、帯状の用紙が巻かれたロール紙を収容する収容部と、前記収容部から前記用紙を引き出す搬送部と、前記収容部と前記搬送部との間に設けられ、前記ロール紙の円筒状の外周面と当該ロール紙から引き出される前記用紙との離れ際の角度を、所定の鋭角に保つ保持部と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
帯状の用紙が巻かれたロール紙を収容する収容部と、
前記収容部から前記用紙を引き出す搬送部と、
前記収容部と前記搬送部との間に設けられ、前記ロール紙の円筒状の外周面と当該ロール紙から引き出される前記用紙との離れ際の角度を、所定の鋭角に保つ保持部と、
を備えるプリンタ。
続きを表示（約 410 文字）【請求項２】
前記保持部は、前記離れ際で、前記ロール紙の外周面を押さえ、当該外周面と前記用紙との間に入る突出形状を有し、当該突出形状の先端部に、前記用紙に接して転がるローラを備える
請求項１に記載のプリンタ。
【請求項３】
前記収容部は、前記突出形状の先端部に対向する位置に、前記突出形状で押さえられた前記ロール紙の外周面を押さえる、押さえ面を有する
請求項２に記載のプリンタ。
【請求項４】
前記押さえ面の前記突出形状の先端部が対向する位置の下流側に、前記搬送部による前記用紙の搬送に要する力の変動を吸収する、ダンパが設けられている
請求項３に記載のプリンタ。
【請求項５】
前記搬送部は、帯状の用紙に印字する印字ヘッドとの間に用紙を挟み、回転駆動されて前記用紙を搬送するプラテンローラを含んで構成される
請求項１に記載のプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、プリンタに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、プリンタにおいては、用紙の搬送状態が乱れると、印字状態が乱れるため、印字品質を安定させるためには、用紙の搬送状態を安定させることが必要である。特に、帯状の用紙が巻かれたロール紙を用いるプリンタ（例えば特許文献１）では、ロール紙から用紙を引き出しながら印字するため、用紙の搬送路にダンパを設ける等により、ロール紙の回転し始め等の、搬送に要する力（搬送力）の変動を、印字に影響させないよう構成している。
【０００３】
しかしながら、ロール紙が、例えば台紙なしのラベルが巻かれたものの場合、用紙を引き出す搬送力にはラベルを剥がす力の変動も関わるため、印字品質への影響が大きくなりがちである。これは、ロール紙を収容する収容部が、いわゆる投げ込み式（ドロップイン式）であると、さらに顕著である。また、プリンタが対応する用紙が単一でなかったり、幅の種類が多かったりすると、より顕著である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、ロール紙から引き出した用紙に印字するプリンタにおける用紙の搬送や印字品質の安定を提供することである。
【課題を解決するための手段】
【０００５】
実施形態のプリンタは、帯状の用紙が巻かれたロール紙を収容する収容部と、前記収容部から前記用紙を引き出す搬送部と、前記収容部と前記搬送部との間に設けられ、前記ロール紙の円筒状の外周面と当該ロール紙から引き出される前記用紙との離れ際の角度を、所定の鋭角に保つ保持部と、を備える。
【図面の簡単な説明】
【０００６】

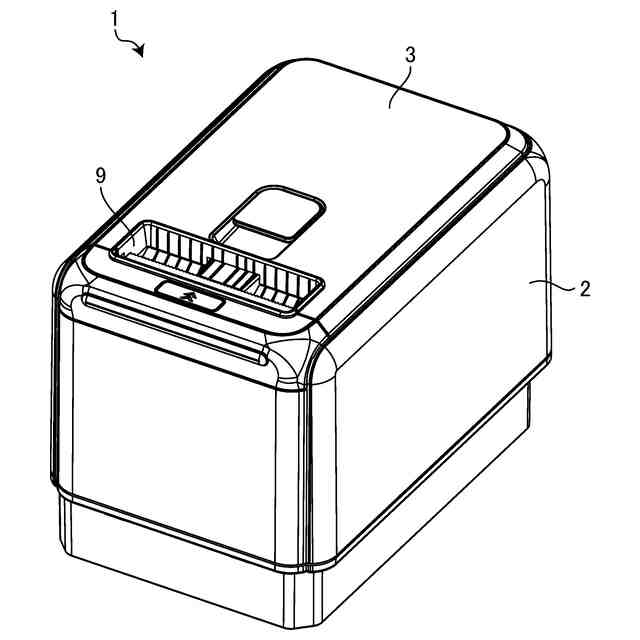

図１は、実施形態のプリンタ１の外観の一例を示す斜視図である。
図２は、プリンタ１の内部構造の一例を示す断面図である。

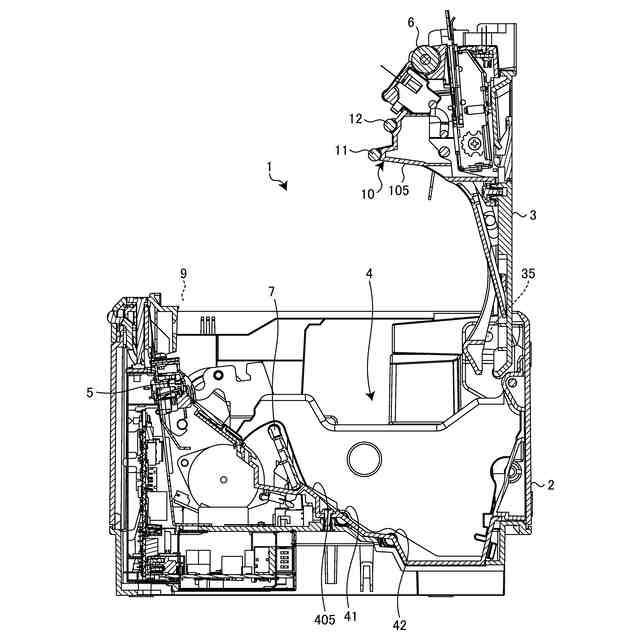

図３は、蓋部３を開けた状態のプリンタ１を示す断面図である。
図４は、蓋部３を開けた状態のプリンタ１を示す斜視図である。

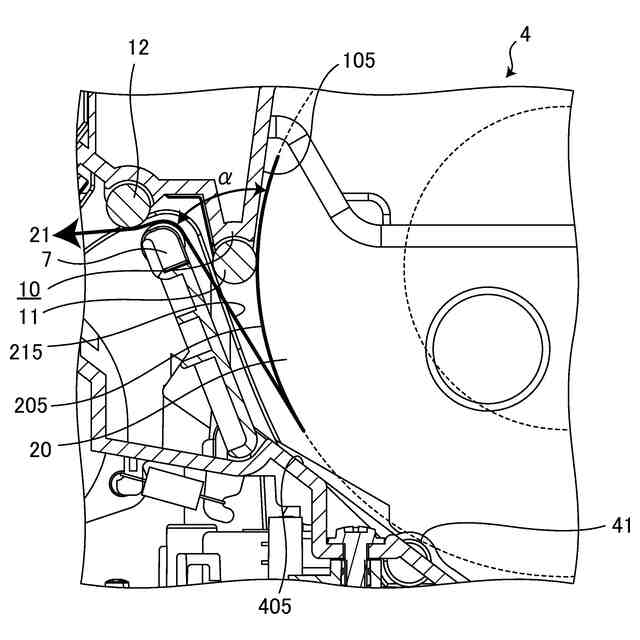

図５は、ロール紙２０からの用紙２１の剥がれ際と保持部１０との関わりを説明する図である。
【発明を実施するための形態】
【０００７】
（第１実施形態）
実施形態について図面を用いて説明する。図１は、実施形態のプリンタ１の外観の一例を示す斜視図である。図１の斜視図は、プリンタ１の上面、正面および右側面が見え、プリンタ１の底面、背面および左側面が見えない状態を示す。図２は、プリンタ１の内部構造の一例を示す断面図である。
【０００８】
プリンタ１は、筐体２、蓋部３、収容部４、印字ヘッド５、プラテンローラ６、ダンパ７、カッターユニット８、保持部１０などを備える。プリンタ１は、主に、図１に示すように蓋部３を上向きした置き方や、図１で図中手前の面を上向きにする置き方で、使用される。
【０００９】
図３は、蓋部３を開けた状態のプリンタ１を示す断面図である。図４は、蓋部３を開けた状態のプリンタ１を示す斜視図である。
【００１０】
筐体２は、蓋部３により開閉される開口部を有する容器である。蓋部３は、一端部に設けられた軸３５を中心に、筐体２の開口部の端に回動可能に取り付けられ、回動に伴い、筐体２の開口部を閉じる位置（閉じ位置）と開放する位置（開放位置）との間を移動する。蓋部３が閉じ位置に位置する状態で、蓋部３の他端部（一端部の反対側の端部）と筐体２との間との間に、排紙口９が形成される。
（【００１１】以降は省略されています）
