特許ウォッチ

公開番号2025146374
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047113
出願日2024-03-22
発明の名称排水フィルタ及び洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人,個人
主分類D06F 39/10 20060101AFI20250926BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】異物の脱水時に排水が速やかになされ、フィルタ本体の取り出し後における水垂れ等の問題を改善できる排水フィルタ及び洗濯機を提供する。

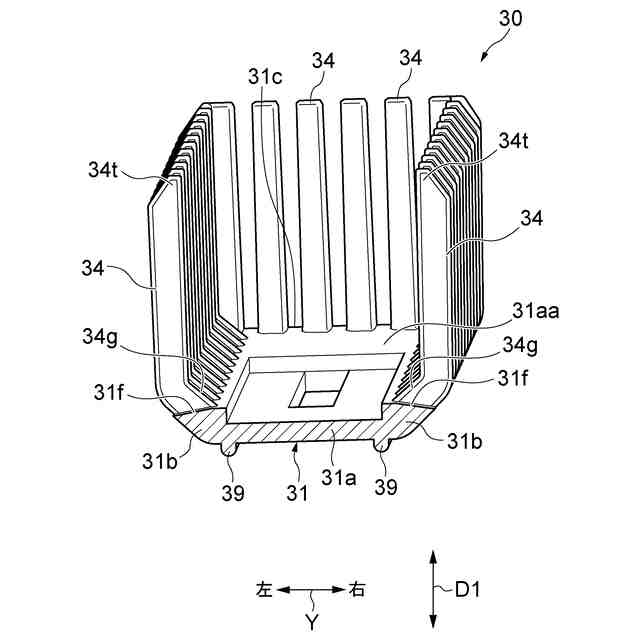

【解決手段】排水フィルタ100は、ケース20内に装着され、底壁部31から立ち上がり第1方向D1に延びる複数の櫛歯34を有するフィルタ本体30と、複数の櫛歯34に嵌合する周縁部42を有し、フィルタ本体30内において第1方向D1に移動可能な圧縮板40と、操作レバー53の操作に応じて圧縮板40を第1方向D1に移動させ、圧縮板40とケース20との間で異物の脱水を行う操作部50と、を備え、フィルタ本体30において、底壁部31の側縁部31bには、外方に向かうにつれて低下する傾斜面31fが形成されている。
【選択図】図5
特許請求の範囲【請求項１】
フィルタ本体に洗濯水を導入し通水することで前記洗濯水に含まれる異物を捕獲する排水フィルタであって、
前記洗濯水を導入する導入口を有するケースと、
前記ケース内に装着され、底壁部と、前記底壁部から立ち上がり第１方向に延びる複数の櫛歯とを有する前記フィルタ本体と、
前記フィルタ本体内において前記底壁部の上方に配置された平板部と、前記複数の櫛歯に嵌合する周縁部とを有し、前記フィルタ本体内において前記第１方向に移動可能な圧縮板と、
前記フィルタ本体に取り付けられて外側から操作可能な操作部であって、操作レバーの操作に応じて前記圧縮板を前記第１方向に移動させ、前記圧縮板と前記ケースとの間で前記異物の脱水を行う操作部と、を備え、
前記フィルタ本体において、前記底壁部の周縁部には、前記第１方向に直交する平面に対して傾斜し、外方に向かうにつれて低下する傾斜面が形成されている、排水フィルタ。
続きを表示（約 400 文字）【請求項２】
前記圧縮板において、前記周縁部の下部には、前記圧縮板が前記第１方向の上限位置に位置するときに前記櫛歯の配列方向において前記櫛歯の頂部と対面する下方突出部が形成されている、請求項１に記載の排水フィルタ。
【請求項３】
前記フィルタ本体において、前記底壁部の下面には、前記底壁部の長手方向に延びる少なくとも１つのリブが設けられており、当該少なくとも１つのリブによって、前記ケース内における前記長手方向を中心とする前記フィルタ本体の回転方向の移動が抑制される、請求項１又は２に記載の排水フィルタ。
【請求項４】
筐体内に配置された外槽と、
前記外槽内に配置され、洗濯物が収容される洗濯槽と、
前記外槽に接続され、前記外槽内の洗濯水を排出する排水管と、
前記排水管に接続された請求項１又は２に記載の前記排水フィルタと、を備える洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排水フィルタ及び洗濯機に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
排水フィルタを備えた洗濯機として、例えば特許文献１に記載された洗濯機が知られている。この洗濯機では、外槽からの排水経路の途中に異物捕集部が設けられている。異物捕集部の底面には複数の突起部が設けられており、これらの突起部に異物が絡まることで異物が捕集される。異物捕集部の底面には、取り外し可能なシートが取り付けられている。シートには、突起部が嵌め込まれる穴が形成されている。シートは、取っ手を用いて剥がされ、これにより、突起部の根元に蓄積した糸くずが除去される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５３３７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、排水フィルタにおいて、捕集された異物を圧縮板等によって圧縮し、脱水する機能を備えた構成が考えられる。そのような構成においては、排水フィルタのメンテナンス時、異物の廃棄のためにフィルタ本体が洗濯機の外部に取り出される。その際、脱水により生じた水が水滴となって落下し、床などを濡らしてしまうという問題がある。
【０００５】
本発明は、異物の脱水時に排水が速やかになされ、フィルタ本体の取り出し後における水垂れ等の問題を改善できる排水フィルタ及び洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
［１］本開示の一態様は、フィルタ本体に洗濯水を導入し通水することで洗濯水に含まれる異物を捕獲する排水フィルタであって、洗濯水を導入する導入口を有するケースと、ケース内に装着され、底壁部と、底壁部から立ち上がり第１方向に延びる複数の櫛歯とを有するフィルタ本体と、フィルタ本体内において底壁部の上方に配置された平板部と、複数の櫛歯に嵌合する周縁部とを有し、フィルタ本体内において第１方向に移動可能な圧縮板と、フィルタ本体に取り付けられて外側から操作可能な操作部であって、操作レバーの操作に応じて圧縮板を第１方向に移動させ、圧縮板とケースとの間で異物の脱水を行う操作部と、を備え、フィルタ本体において、底壁部の周縁部には、第１方向に直交する平面に対して傾斜し、外方に向かうにつれて低下する傾斜面が形成されている。
【０００７】
［１］の排水フィルタによれば、洗濯水がフィルタ本体の複数の櫛歯を通過する際に、異物が捕獲される。メンテナンス時に、使用者が、操作レバーを操作して圧縮板を移動させると、圧縮板とケースとの間で異物の脱水が行われる。このとき、異物は圧縮板の周縁部によって掻き取られる。脱水により生じた水は、下方すなわち底壁部の方へと流下するが、底壁部の周縁部に形成された傾斜面を伝ってフィルタ本体からケースの方へ排水される。傾斜面（勾配）により排水が促進される構造のため、異物の脱水時において排水が速やかになされる。使用者は、その後、フィルタ本体を洗濯機から取り出す。フィルタ本体に残存する水量は減少しているため、フィルタ本体の取出し後に水滴が落下することは少なく、水垂れ等の問題が改善されている。
【０００８】
［２］上記［１］の排水フィルタの圧縮板において、周縁部の下部には、圧縮板が第１方向の上限位置に位置するときに櫛歯の配列方向において櫛歯の頂部と対面する下方突出部が形成されていてもよい。この構成によれば、下方突出部が櫛歯の頂部と対面し、当該頂部に係止されやすいため、圧縮板がフィルタ本体から外れにくくなっている。
【０００９】
［３］上記［２］の排水フィルタのフィルタ本体において、底壁部の下面には、底壁部の長手方向に延びる少なくとも１つのリブが設けられており、当該少なくとも１つのリブによって、ケース内における長手方向を中心とするフィルタ本体の回転方向の移動が抑制されてもよい。この構成によれば、ケース内におけるフィルタ本体の姿勢が安定し、上述の排水促進効果がより確実に奏される。またリブは底壁部の反り対策としても有効である。
【００１０】
［４］本発明の別の態様として、筐体内に配置された外槽と、外槽内に配置され、洗濯物が収容される洗濯槽と、外槽に接続され、外槽内の洗濯水を排出する排水管と、排水管に接続された上記［１］～［３］の何れか一つの排水フィルタと、を備える洗濯機が提供されてもよい。この洗濯機によれば、メンテナンス時における水垂れ等の問題が改善され、メンテナンス作業が快適なものとなる。
【発明の効果】
（【００１１】以降は省略されています）
