公開番号2025145335
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045453
出願日2024-03-21
発明の名称製造設備及び方法
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人
主分類B23P 21/00 20060101AFI20250926BHJP(工作機械;他に分類されない金属加工)
要約【課題】飛行体の組立てエリアの省スペース化を図る。
【解決手段】複数階建ての製造設備20が、第1階21で組み立てられた飛行体の本体11を第1階21よりも上の第2階22まで移動させ、第2階22で本体11に1つ以上の部品が取り付けられた後、1つ以上の部品が取り付けられた本体11を第2階22よりも上の第3階23まで移動させる移動機構30を備える。
【選択図】図6
特許請求の範囲【請求項１】
複数階建ての製造設備であって、
第１階で組み立てられた飛行体の本体を前記第１階よりも上の第２階まで移動させ、
前記第２階で前記本体に１つ以上の部品が取り付けられた後、前記１つ以上の部品が取り付けられた前記本体を前記第２階よりも上の第３階まで移動させる
移動機構を備える製造設備。
続きを表示（約 940 文字）【請求項２】
前記第２階に、穴が開けられたフロアを備え、
前記移動機構は、前記本体を、前記第２階の前記穴を通じて前記第２階まで移動させる、請求項１に記載の製造設備。
【請求項３】
前記移動機構は、前記本体を載せて、前記第２階の前記穴を通じて上向きに移動するコンベアを有する、請求項２に記載の製造設備。
【請求項４】
前記フロアには、前記本体に前記１つ以上の部品を取り付ける作業員のための水平移動可能な足場が設けられ、
前記移動機構は、前記本体を前記第２階まで移動させると、前記足場を前記第２階の前記穴の周縁よりも前記本体の近くまで移動させる、請求項２に記載の製造設備。
【請求項５】
前記第３階に、穴が開けられた別のフロアを備え、
前記移動機構は、前記１つ以上の部品が取り付けられた前記本体を、前記第３階の前記穴を通じて前記第３階まで移動させる、請求項２に記載の製造設備。
【請求項６】
前記第２階の前記穴は、前記本体の形状に応じた形状であり、
前記第３階の前記穴は、前記第２階の前記穴よりも大きく、前記１つ以上の部品が取り付けられた前記本体の形状に応じた形状である、請求項５に記載の製造設備。
【請求項７】
前記本体が置かれる垂直移動可能なフロアを更に備え、
前記移動機構は、前記フロアを前記第１階から前記第２階まで移動させることで、前記本体を前記第２階まで移動させる、請求項１に記載の製造設備。
【請求項８】
前記移動機構は、前記フロアを突き上げて移動させる棒を有する、請求項７に記載の製造設備。
【請求項９】
前記移動機構は、前記フロアを摺動自在に支持するレールを有する、請求項７に記載の製造設備。
【請求項１０】
前記移動機構は、
前記フロアを前記第２階まで移動させると、前記本体に前記１つ以上の部品を取り付ける作業が終わるまで前記フロアをロックし、
前記フロアのロックを解除すると、前記フロアを前記第３階まで移動させる、請求項７に記載の製造設備。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、製造設備及び方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、飛行体の工場の組立てラインが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０８１４３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の工場は、飛行体の組立てに広いスペースを必要とするため、立地が課題の１つになっている。
【０００５】
本開示の目的は、飛行体の組立てエリアの省スペース化である。
【課題を解決するための手段】
【０００６】
本開示に係る製造設備は、
複数階建ての製造設備であって、
第１階で組み立てられた飛行体の本体を前記第１階よりも上の第２階まで移動させ、
前記第２階で前記本体に１つ以上の部品が取り付けられた後、前記１つ以上の部品が取り付けられた前記本体を前記第２階よりも上の第３階まで移動させる
移動機構を備える。
【０００７】
本開示に係る方法は、
第１階で前記飛行体の本体を組み立てることと、
前記本体を前記第１階よりも上の第２階まで移動させることと、
前記第２階で前記本体に１つ以上の部品を取り付けることと、
前記１つ以上の部品が取り付けられた前記本体を前記第２階よりも上の第３階まで移動させることと
を含む。
【発明の効果】
【０００８】
本開示によれば、土地を広くとらなくても飛行体の組立てを行うことができる。
【図面の簡単な説明】
【０００９】

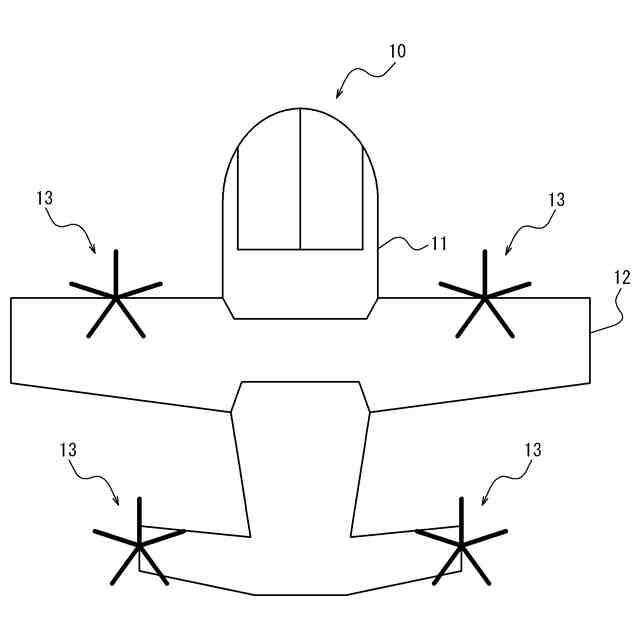

本開示の実施形態に係る飛行体の概略平面図である。

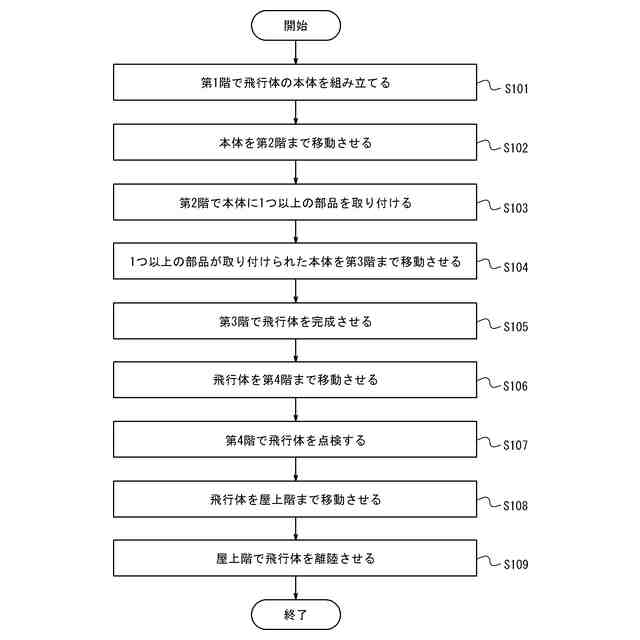

本開示の実施形態に係る製造方法を示すフローチャートである。
図２のＳ１０１に対応する、製造設備の概略断面図である。
図２のＳ１０２に対応する、製造設備の概略断面図である。
図２のＳ１０３に対応する、製造設備の概略断面図である。
図２のＳ１０４に対応する、製造設備の概略断面図である。
図２のＳ１０５に対応する、製造設備の概略断面図である。

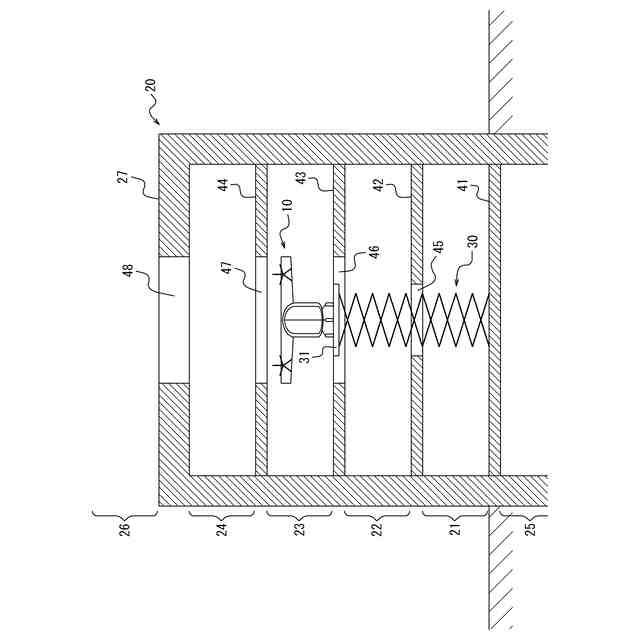

図２のＳ１０６に対応する、製造設備の概略断面図である。

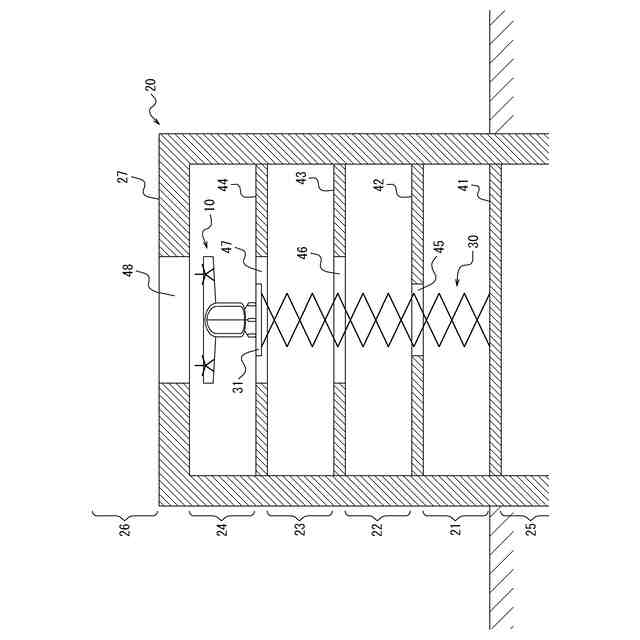

図２のＳ１０８に対応する、製造設備の概略断面図である。

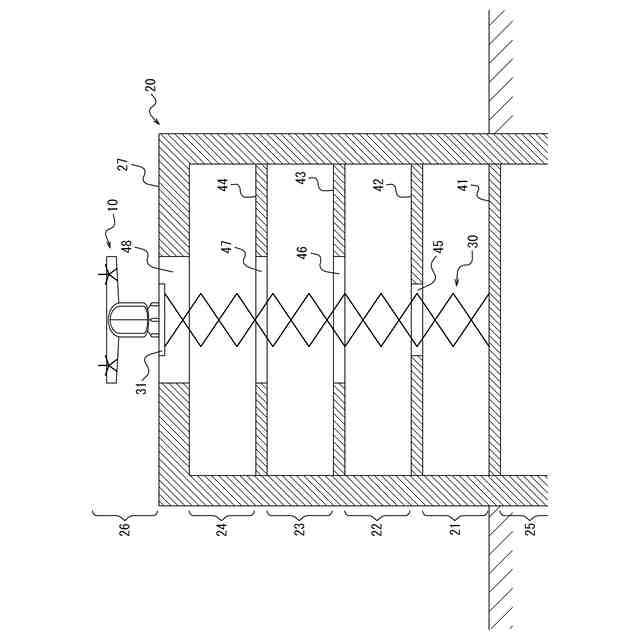

図２のＳ１０９に対応する、製造設備の概略断面図である。
変形例のＳ１０２に対応する、製造設備の概略断面図である。
変形例のＳ１０２に対応する、製造設備の概略断面図である。
本開示の実施形態の変形例に係る製造方法を示すフローチャートである。
図１３のＳ２０１に対応する、製造設備の概略断面図である。
図１３のＳ２０２に対応する、製造設備の概略断面図である。
図１３のＳ２０３に対応する、製造設備の概略断面図である。
図１３のＳ２０４に対応する、製造設備の概略断面図である。
図１３のＳ２０４に対応する、製造設備の概略断面図である。
図１３のＳ２０５に対応する、製造設備の概略断面図である。
図１３のＳ２０６からＳ２１０に対応する、製造設備の概略断面図である。
図１３のＳ２０６からＳ２１０に対応する、製造設備の概略断面図である。
図１３のＳ２０６からＳ２１０に対応する、製造設備の概略断面図である。
図１３のＳ２０６からＳ２１０に対応する、製造設備の概略断面図である。
変形例のＳ２０２に対応する、製造設備の概略断面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の一実施形態について、図を参照して説明する。
（【００１１】以降は省略されています）
