公開番号2025145311
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045419
出願日2024-03-21
発明の名称空気調和機の室内機
出願人株式会社富士通ゼネラル
代理人個人,個人
主分類F24F 13/20 20060101AFI20250926BHJP(加熱;レンジ;換気)
要約【課題】筐体に備えられた吹出口の上方かつ筐体内における熱交換器の前方の空間に配置される電装品箱の配置の仕方を適切にすることで、空気調和機の消費電力の悪化を抑制することができる空気調和機の室内機を提供する。
【解決手段】空気調和機の室内機1は、前板部2a、上板部2b、底板部2c、左側板部2d、及び右側板部2eを有する筐体2と、筐体2内に配置される熱交換器7と、筐体2内であって熱交換器7に囲まれるように配置される送風ファン8と、制御基板22及び電子部品23が収容されるとともに、筐体2に備えられた吹出口5の上方かつ筐体2内における熱交換器7の前方側の空間Aに配置される電装品箱20とを備えている。電装品箱20は、下端面20aが送風ファン8の下端8aよりも上の位置で、かつ、後面20bが筐体2の上下方向及び左右方向に沿って延びる平面Sに対して前方に20～30°傾いた状態で配置される。
【選択図】図4
特許請求の範囲【請求項１】
前板部、上板部、底板部、左側板部、及び右側板部を有する筐体と、該筐体内に配置される熱交換器と、前記筐体内であって前記熱交換器に囲まれるように配置される送風ファンと、制御基板及び電子部品が収容されるとともに、前記筐体に備えられた吹出口の上方かつ前記筐体内における前記熱交換器の前方側の空間に配置される電装品箱とを備えた空気調和機の室内機であって、
前記電装品箱は、下端面が前記送風ファンの下端よりも上の位置で、かつ、後面が前記筐体の上下方向及び左右方向に沿って延びる平面に対して前方に２０～３０°傾いた状態で配置されることを特徴とする空気調和機の室内機。
続きを表示（約 500 文字）【請求項２】
前記筐体の前後方向の寸法をＬ、前記熱交換器の前後方向の寸法をＨとしたときに、Ｈ／Ｌが０．７以上であることを特徴とする請求項１に記載の空気調和機の室内機。
【請求項３】
前記送風ファンの外径をＦとしたときに、Ｆ／Ｌが０．３８以上であることを特徴とする請求項２に記載の空気調和機の室内機。
【請求項４】
前記電装品箱は、前記後面が前記筐体の上下方向及び左右方向に沿って延びる平面に対して前方に２４～２６°傾いた状態で配置されることを特徴とする請求項１に記載の空気調和機の室内機。
【請求項５】
前記電装品箱は、上側が開口した箱体と、該箱体の上側を覆う蓋体とを備え、該蓋体は、上下方向に沿って切断した断面形状が三角形状であり、前記電装品箱は、前記箱体の下側を後側にして前記箱体の底面を前記後面として配置されることを特徴とする請求項１に記載の空気調和機の室内機。
【請求項６】
前記電装品箱の内部に収容される電子部品は、高さ２０ｍｍ以上を有して前記後面の側から縦置きで配置されることを特徴とする請求項１に記載の空気調和機の室内機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空気調和機の室内機に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来より、空気調和機の室内機において、制御基板及び電子部品を収容した電装品箱を吹出口の上方かつ熱交換器の前方の空間に配置することで、室内機の小型化を図っている（特許文献１参照）。
特許文献１に示す空気調和機の室内機は、本体ケーシングと、本体ケーシング内に配置される熱交換器と、本体ケーシング内であって熱交換器に囲まれるように配置される送風ファンと、本体ケーシングに備えられた吹出口の上方かつ本体ケーシング内における熱交換器の前方の空間に配置される電装品箱とを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－６５８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、この従来の特許文献１に示した空気調和機の室内機にあっては、以下の課題があった。
即ち、特許文献１示した空気調和機の室内機の場合、本体ケーシングに備えられた吹出口の上方かつ本体ケーシング内における熱交換器の前方の空間に電装品箱を配置しているが、近年エアコンの小型化のニーズが高まっているため、吹出口の上方かつ熱交換器の前方のスペースも小さくなっている。その一方、空気調和機の高性能化・高機能化のニーズがあるため、制御基板のサイズ等は大きくなる傾向にあり、制御基板等を収容する電装品箱のサイズも大きくなりがちである。そうすると、電装品箱を置くスペースが大きくなってしまう関係で、本体ケーシング内において電装品箱の後方に存在する熱交換器を配置するスペースが小さくなり、その結果、熱交換器自体が小さくなって空調の性能が低下し、消費電力が増大してしまう課題があった。
【０００５】
従って、本発明はこの従来の課題を解決するためになされたものであり、その目的は、筐体に備えられた吹出口の上方かつ筐体内における熱交換器の前方の空間に配置される電装品箱の配置の仕方を適切にすることで、空気調和機の消費電力の悪化を抑制することができる空気調和機の室内機を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の一態様に係る空気調和機の室内機は、前板部、上板部、底板部、左側板部、及び右側板部を有する筐体と、該筐体内に配置される熱交換器と、前記筐体内であって前記熱交換器に囲まれるように配置される送風ファンと、制御基板及び電子部品が収容されるとともに、前記筐体に備えられた吹出口の上方かつ前記筐体内における前記熱交換器の前方側の空間に配置される電装品箱とを備えた空気調和機の室内機であって、前記電装品箱は、下端面が前記送風ファンの下端よりも上の位置で、かつ、後面が前記筐体の上下方向及び左右方向に沿って延びる平面に対して前方に２０～３０°傾いた状態で配置されることを要旨とする。
【発明の効果】
【０００７】
本発明に係る空気調和機の室内機によれば、筐体に備えられた吹出口の上方かつ筐体内における熱交換器の前方の空間に配置される電装品箱の配置の仕方を適切にすることで、空気調和機の消費電力の悪化を抑制することができる空気調和機の室内機を提供できる。
【図面の簡単な説明】
【０００８】

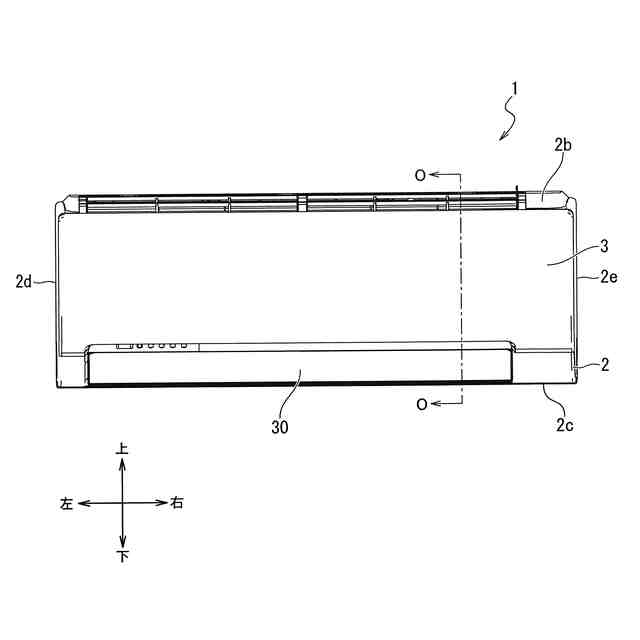

本発明の一実施形態に係る空気調和機の室内機の正面図である。
図１に示す室内機を右側斜め上方から見た斜視図である。

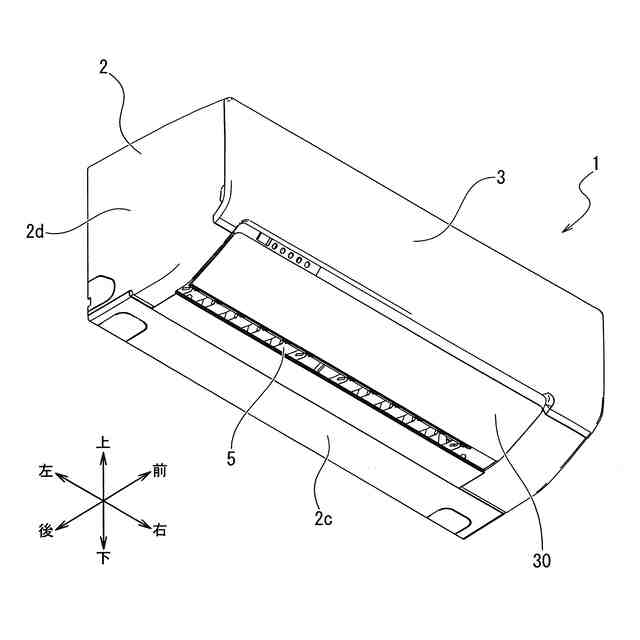

図１に示す室内機を左側斜め下方から見た斜視図である。

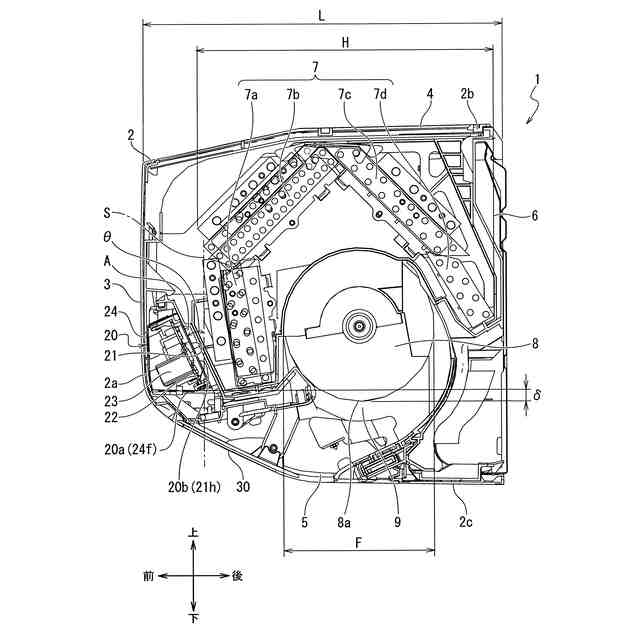

図１におけるＯ－Ｏ線に沿う断面図である。

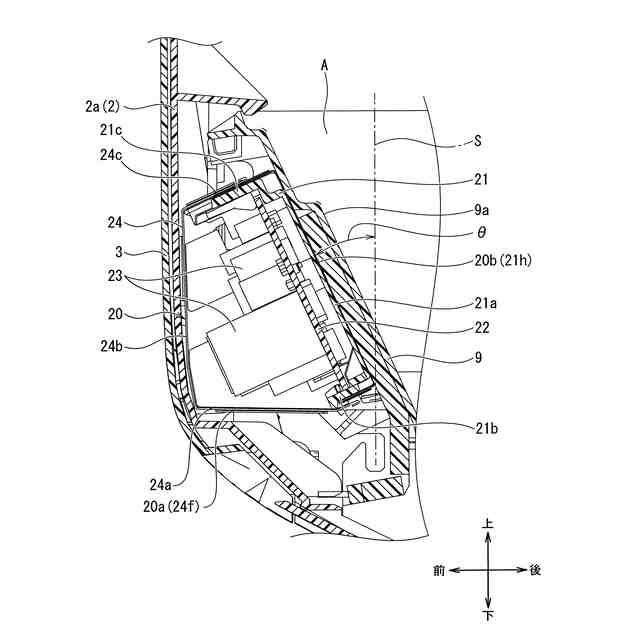

図４における電装品箱の取付状態を詳細に示す断面図である。
図１に示す室内機から前面グリル及び筐体を取り外した状態の正面図である。

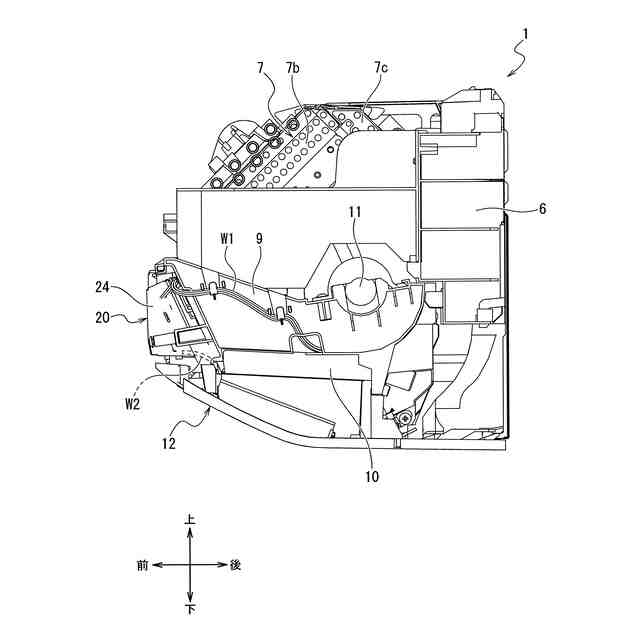

図６の右側面図である。

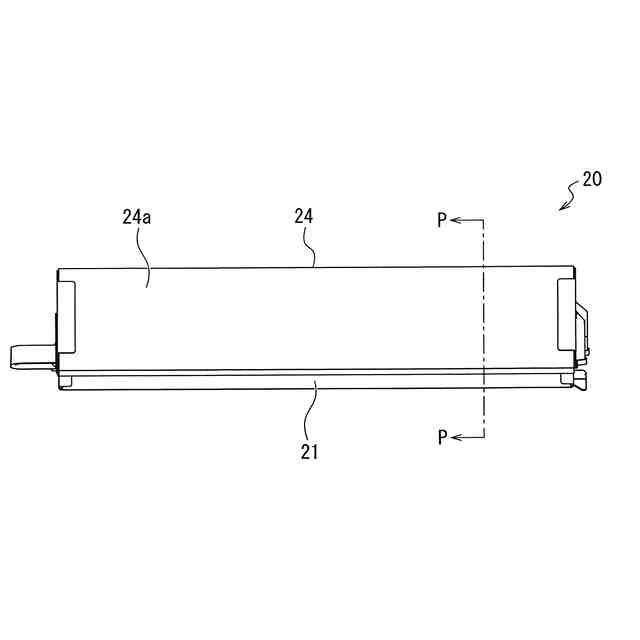

電装品箱の正面図である。
電装品箱の分解斜視図である。
図８におけるＰ－Ｐ線に沿って切断した電装品箱の断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照して説明する。
以下に示す実施形態は、本発明の技術的思想を具体化するための装置や方法を例示するものであって、本発明の技術的思想は、構成部品の材質、形状、構造、配置等を下記の実施形態に特定するものではない。また、図面は模式的なものである。そのため、厚みと平面寸法との関係、比率等は現実のものとは異なることに留意すべきであり、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれている。
【００１０】
図１乃至図４に示すように、空気調和機の室内機１は、筐体２を備えている。筐体２は、左右方向に長く延びる前板部２ａと、前板部２ａの上端から後方に延びる上板部２ｂと、前板部２ａの下端から後方に延びる底板部２ｃと、前板部２ａ及び底板部２ｃの左端から後方に延びる左側板部２ｄと、前板部２ａ及び底板部２ｃの右端から後方に延びる右側板部２eとを備えている。筐体２の前板部２ａには前面グリル３が取り付けられ、筐体２の後方側にはベース部６が設けられている。
（【００１１】以降は省略されています）
