公開番号2025145274
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045365
出願日2024-03-21
発明の名称電池パックシステムの制御装置
出願人三菱自動車工業株式会社
代理人SSIP弁理士法人
主分類H01M 10/633 20140101AFI20250926BHJP(基本的電気素子)
要約【課題】電池モジュールの加熱効率及び冷却効率を高めることができる電池パックシステムの制御装置を提供する。
【解決手段】電池パックシステムの制御装置は、電池モジュールと、前記電池モジュールが収容される容器と、を含み、前記容器の内壁と外壁との間に空気層が形成される電池パックと、前記電池モジュールを加熱又は冷却する加熱冷却装置と、前記空気層を負圧にする真空ポンプと、前記電池モジュールの表面温度を計測する電池温度センサと、を備えた電池パックシステムの制御装置であって、前記加熱冷却装置が運転されている場合であって、前記電池モジュールの表面温度と予め定められた基準電池温度との差が予め定められた環境判定温度よりも大きい場合に前記真空ポンプを始動する。
【選択図】図2

特許請求の範囲【請求項１】
電池モジュールと、前記電池モジュールが収容される容器と、を含み、前記容器の内壁と外壁との間に空気層が形成される電池パックと、
前記電池モジュールを加熱又は冷却する加熱冷却装置と、
前記空気層を負圧にする真空ポンプと、
前記電池モジュールの表面温度を計測する電池温度センサと、
を備えた電池パックシステムの制御装置であって、

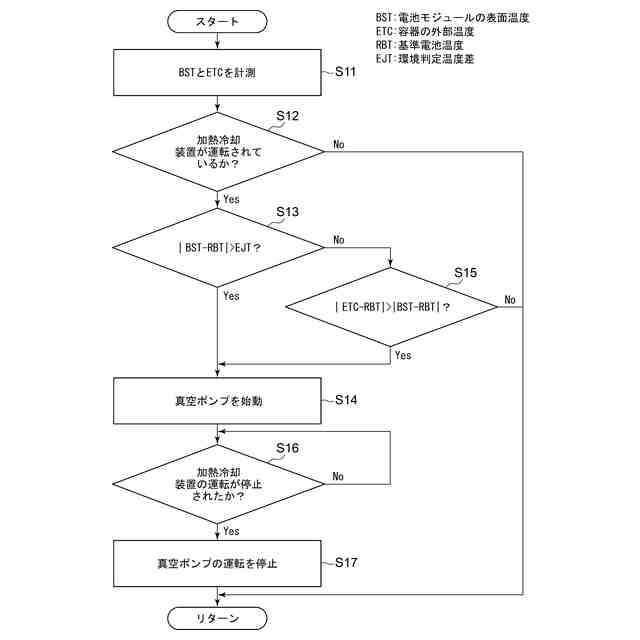

前記加熱冷却装置が運転されている場合であって、前記電池モジュールの表面温度と予め定められた基準電池温度との差が予め定められた環境判定温度差よりも大きい場合に前記真空ポンプを始動する、電池パックシステムの制御装置。
続きを表示（約 600 文字）【請求項２】
前記電池パックシステムは、前記容器の外部温度を計測する外部温度センサを備え、
前記加熱冷却装置が運転されている場合であって、前記電池モジュールの表面温度と前記基準電池温度との差が前記環境判定温度差以下の場合であっても、前記容器の外部温度と前記基準電池温度との差が前記電池モジュールの表面温度と前記基準電池温度との差よりも大きい場合に前記真空ポンプを始動する、請求項１に記載の電池パックシステムの制御装置。
【請求項３】
前記空気層は、前記電池モジュールが設置されるトレイに設けられる、請求項１又は２に記載の電池パックシステムの制御装置。
【請求項４】
前記空気層は、前記電池モジュールを覆うカバーに設けられる、請求項１又は２に記載の電池パックシステムの制御装置。
【請求項５】

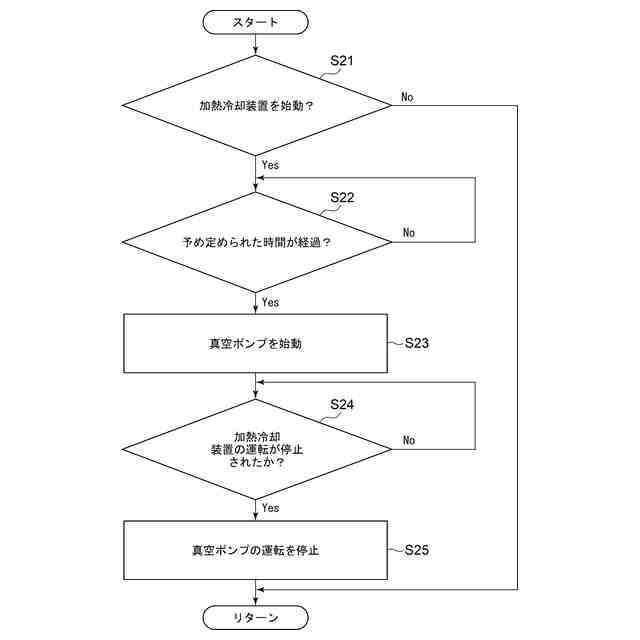

前記電池モジュールが外部機器によって充電され、又は前記電池モジュールから外部機器に給電されている場合であって、前記加熱冷却装置が始動され、かつ、前記加熱冷却装置の始動から予め定められた時間が経過した場合に、前記真空ポンプを始動する、請求項１又は２に記載の電池パックシステムの制御装置。
【請求項６】
前記加熱冷却装置の運転が停止された場合に、前記真空ポンプの運転を停止する、請求項１又は２に記載の電池パックシステムの制御装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池パックシステムの制御装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、電池が内部に収容された容器（電池パック）が記載されている。かかる容器は、中空構造の壁によって構成され、各壁に形成された中空部は相互に連通している。容器には、壁に形成された中空部と真空ポンプとを連通する負圧導入通路が接続され、この負圧導入通路の途中に負圧導入通路を開閉する電磁弁が設けられている。また、容器には、壁に形成された中空部と大気側とを連通する大気導入通路が接続され、この大気導入通路の途中に大気導入通路を開閉する電磁弁が設けられている。真空ポンプ及びこれらの電磁弁を制御する制御装置は、容器の断熱性を高める（放熱性を低下させる）場合に電磁弁を開弁して負圧導入通路を開放した状態で真空ポンプを作動させて壁に形成された中空部内に負圧を導入する一方、容器の断熱性を低下させる（放熱性を高める）場合に電磁弁を開弁して大気導入通路を開放して壁に形成された中空部内に大気を導入する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２０７３２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、電池パック内又は電池パック外に加熱冷却装置を備え、電池パック内に収容された電池モジュールを加熱又は冷却する電池パックシステムが実用に供されている。
【０００５】
しかしながら、特許文献１に開示された電池パックは、電池パック内又は電池パック外に加熱冷却装置を備えるものではなく、電池モジュールの加熱効率及び冷却効率を高めることはできない。
【０００６】
上述の事情に鑑みて、本発明の少なくとも一実施形態は、電池モジュールの加熱効率及び冷却効率を高めることができる電池パックシステムの制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明の少なくとも一実施形態に係る電池パックシステムの制御装置は、電池モジュールと、前記電池モジュールが収容される容器と、を含み、前記容器の内壁と外壁との間に空気層が形成される電池パックと、前記電池モジュールを加熱又は冷却する加熱冷却装置と、前記空気層を負圧にする真空ポンプと、前記電池モジュールの表面温度を計測する電池温度センサと、を備えた電池パックシステムの制御装置であって、前記加熱冷却装置が運転されている場合であって、前記電池モジュールの表面温度と予め定められた基準電池温度との差が予め定められた環境判定温度差よりも大きい場合に前記真空ポンプを始動する。
【０００８】
上記（１）の構成によれば、環境判定温度差を大きく定めることで、加熱冷却装置が運転されている場合であって、電池モジュールの表面温度と基準電池温度とが乖離している場合に、真空ポンプが始動され、空気層が負圧となり、容器の内部が外部から断熱されるので、電池モジュールの加熱効率及び冷却効率を高めることができる。
【０００９】
（２）幾つかの実施形態では、上記（１）の構成において、前記電池パックシステムは、前記容器の外部温度を計測する外部温度センサを備え、前記加熱冷却装置が運転されている場合であって、前記電池モジュールの表面温度と前記基準電池温度との差が前記環境判定温度差以下の場合であっても、前記容器の外部温度と前記基準電池温度との差が前記電池モジュールの表面温度と前記基準電池温度との差よりも大きい場合に前記真空ポンプを始動する。
【００１０】
上記（２）の構成によれば、電池モジュールの表面温度と基準電池温度とが乖離していなくても、加熱冷却装置が運転されている場合であって、容器の外部温度と基準電池温度との差が電池モジュールの表面温度と容器の外部温度との差よりも大きい場合に、真空ポンプが始動され、空気層が負圧なり、容器の内部が外部から断熱されるので、容器の外部温度の影響を小さくすることができる。
（【００１１】以降は省略されています）
