公開番号2025144815
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044675
出願日2024-03-21
発明の名称OLT及び帯域割当方法
出願人住友電気工業株式会社
代理人弁理士法人サンクレスト国際特許事務所
主分類H04L 12/44 20060101AFI20250926BHJP(電気通信技術)
要約【課題】異なる伝送速度のPONの共存を低コストで実現する。
【解決手段】本開示の一態様に係る装置は、複数種類の上り伝送速度での光通信が可能なPONのOLTであって、下記の第1DBAを実行する第1信号処理部と、下記の第2DBAを実行する第2信号処理部と、前記第1DBAの割当可能期間と前記第2DBAの割当可能期間とを排他的に連携させる処理を実行するDBA連携部と、を備える。
第1DBA:上り伝送速度が第1速度である第1ONUが対象に含まれるDBA
第2DBA:上り伝送速度が前記第1速度と異なる第2速度である第2ONUが対象に含まれるDBA
【選択図】図4
特許請求の範囲【請求項１】
複数種類の上り伝送速度での光通信が可能なＰＯＮのＯＬＴであって、
下記の第１ＤＢＡを実行する第１信号処理部と、
下記の第２ＤＢＡを実行する第２信号処理部と、
前記第１ＤＢＡの割当可能期間と前記第２ＤＢＡの割当可能期間とを排他的に連携させる処理を実行するＤＢＡ連携部と、を備えるＯＬＴ。
第１ＤＢＡ：上り伝送速度が第１速度である第１ＯＮＵが対象に含まれるＤＢＡ
第２ＤＢＡ：上り伝送速度が前記第１速度と異なる第２速度である第２ＯＮＵが対象に含まれるＤＢＡ
続きを表示（約 1,000 文字）【請求項２】
前記第１ＯＮＵは、ＧＥ－ＰＯＮのＯＮＵ又は１０Ｇ－ＥＰＯＮのＯＮＵである、請求項１に記載のＯＬＴ。
【請求項３】
前記第１ＤＢＡの対象は、
上り伝送速度が前記第１ＯＮＵと異なる他のＯＮＵを含む、請求項２に記載のＯＬＴ。
【請求項４】
前記第１ＯＮＵは、ＧＥ－ＰＯＮのＯＮＵであり、
前記他のＯＮＵは、１０Ｇ－ＥＰＯＮのＯＮＵであり、
前記第２ＯＮＵは、２５Ｇ－ＥＰＯＮのＯＮＵである、請求項３に記載のＯＬＴ。
【請求項５】
前記連携させる処理は、
下記の条件を満たす設定を前記第１信号処理部と前記第２信号処理部に施す処理である、請求項１から請求項４のいずれか１項に記載にＯＬＴ。
条件１：両ＤＢＡの割当サイクルの時間長が一致すること
条件２：両ＤＢＡの割当可能期間の和が割当サイクルの時間長に等しいか、或いは当該時間長以下であること
条件３：両ＤＢＡの割当可能期間が重複なく配置されること
【請求項６】
前記ＤＢＡ連携部は、
上り方向の通信状況を表す比率に応じて、前記第１ＤＢＡの割当可能期間と前記第２ＤＢＡの割当可能期間との比率を更新する処理を実行する、請求項１から請求項４のいずれか１項に記載のＯＬＴ。
【請求項７】
前記通信状況を表す比率は、
前記第１ＤＢＡの割り当て対象であるＯＮＵの設置数と、前記第２ＤＢＡの割り当て対象であるＯＮＵの設置数との比率である、請求項６に記載のＯＬＴ。
【請求項８】
前記通信状況を表す比率は、
前記第１信号処理部における単位時間当たりの上り送信量の統計値と、前記第２信号処理部における単位時間当たりの上り送信量の統計値との比率である、請求項６に記載のＯＬＴ。
【請求項９】
複数種類の上り伝送速度での光通信が可能なＰＯＮのＯＬＴにおける帯域割当方法であって、
下記の第１ＤＢＡの割当可能期間と下記の第２ＤＢＡの割当可能期間とを排他的に連携させる処理を実行するステップと、
前記第１ＤＢＡの割当可能期間に当該第１ＤＢＡを実行し、前記第２ＤＢＡの割当可能期間に当該第２ＤＢＡを実行するステップと、を含む帯域割当方法。
第１ＤＢＡ：上り伝送速度が第１速度である第１ＯＮＵが対象に含まれるＤＢＡ
第２ＤＢＡ：上り伝送速度が前記第１速度と異なる第２速度である第２ＯＮＵが対象に含まれるＤＢＡ

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＯＬＴ及び帯域割当方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ＧＥ－ＰＯＮ（Gigabit Ethernet Passive Optical Network：「Ethernet」は登録商標）と１０Ｇ－ＥＰＯＮについては、下り通信を波長多重としかつ上り通信を時分割多重とすることにより既に共存が実現している。
また、特許文献１には、ＧＥ－ＰＯＮ、１０Ｇ－ＥＰＯＮ、及び２５Ｇ－ＥＰＯＮの３種類など、波長帯域が重なる複数種類のＰＯＮを共存可能にする、ＯＬＴ（Optical Line Terminal）のマイグレーション方法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
ＷＯ２０１８／１７９４９７
【非特許文献】
【０００４】
Fabienne Saliou, “Triple Coexistance of G-PON, XGS-PON and 50G-PON Systems with Extended Reach”, ECOC 2023, paper Tu.A.5.3.
D. Umeda, "25G NRZ Transmission", IEEE P802.3ca Task Force, May 2016, contribution.
Hongseok Shin, “Optical Pluggables for Mobile Fronthaul in SKT”, ECOC2023, workshop MOPA Optics for Wireless.
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば、ＧＥ－ＰＯＮ及び１０Ｇ－ＥＰＯＮと２５Ｇ－ＥＰＯＮとでは、通信フレームの構造が異なるため前方誤り訂正（ＦＥＣ）の方式なども相違する。従って、３種類のＰＯＮのＯＮＵを対象とする統括的な動的帯域割当（ＤＢＡ）が可能なＭＡＣ（Media Access Control）チップを採用しようとすると、開発コストが高くなるという問題がある。
本開示は、異なる伝送速度のＰＯＮの共存を低コストで実現できるＯＬＴを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る装置は、複数種類の上り伝送速度での光通信が可能なＰＯＮのＯＬＴであって、下記の第１ＤＢＡを実行する第１信号処理部と、下記の第２ＤＢＡを実行する第２信号処理部と、前記第１ＤＢＡの割当可能期間と前記第２ＤＢＡの割当可能期間とを排他的に連携させる処理を実行するＤＢＡ連携部と、を備える。
第１ＤＢＡ：上り伝送速度が第１速度である第１ＯＮＵが対象に含まれるＤＢＡ
第２ＤＢＡ：上り伝送速度が前記第１速度と異なる第２速度である第２ＯＮＵが対象に含まれるＤＢＡ
【０００７】
本開示は、上記のような特徴的な構成を備えるシステム及び装置として実現できるだけでなく、かかる特徴的な構成をコンピュータに実行させるためのプログラムとして実現することができる。また、本開示は、システム及び装置の一部又は全部を実現する半導体集積回路として実現することができる。
【発明の効果】
【０００８】
本開示によれば、異なる伝送速度のＰＯＮの共存を低コストで実現できる。
【図面の簡単な説明】
【０００９】

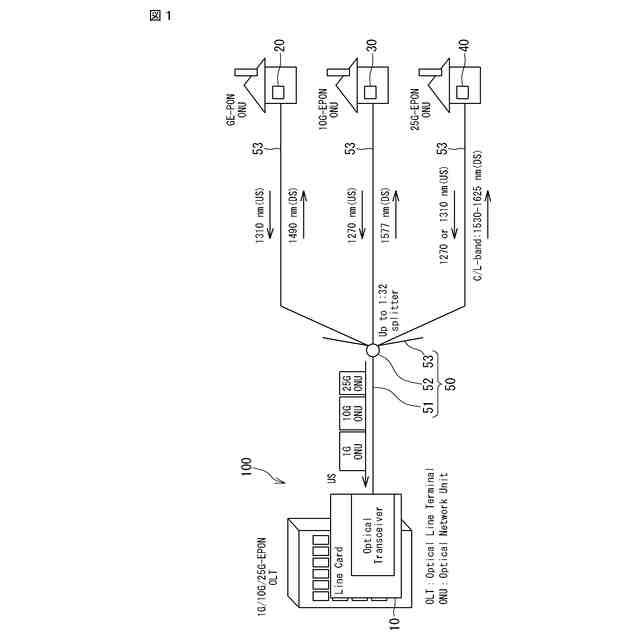

図１は、ＰＯＮシステム全体構成の一例を示すネットワーク接続図である。

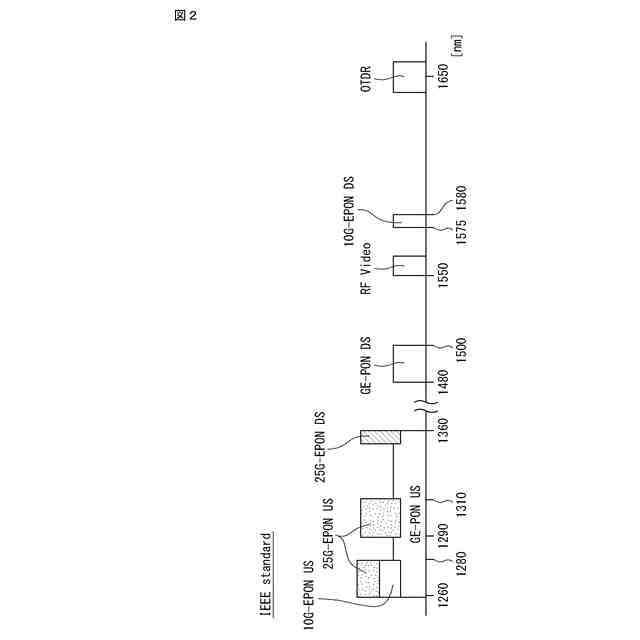

図２は、ＧＥ－ＰＯＮ、１０Ｇ－ＥＰＯＮ、及び２５Ｇ－ＥＰＯＮについての、ＩＥＥＥ標準の波長配置を示す説明図である。

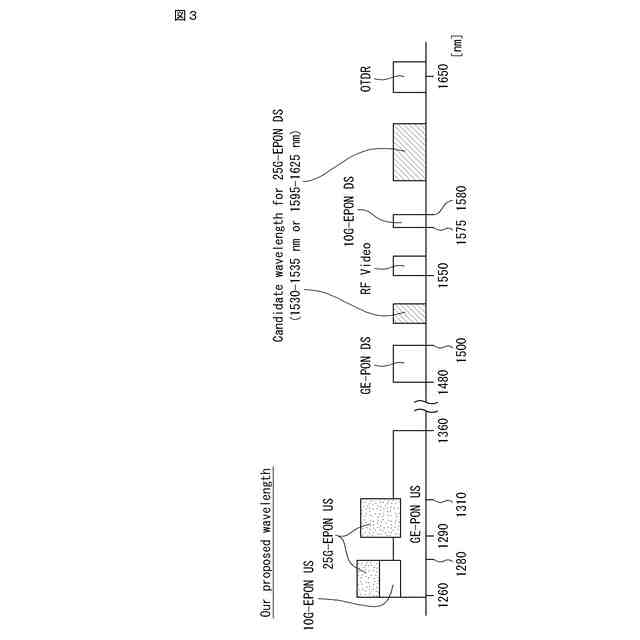

図３は、ＧＥ－ＰＯＮ、１０Ｇ－ＥＰＯＮ、及び２５Ｇ－ＥＰＯＮについての、推奨される波長配置を示す説明図である。

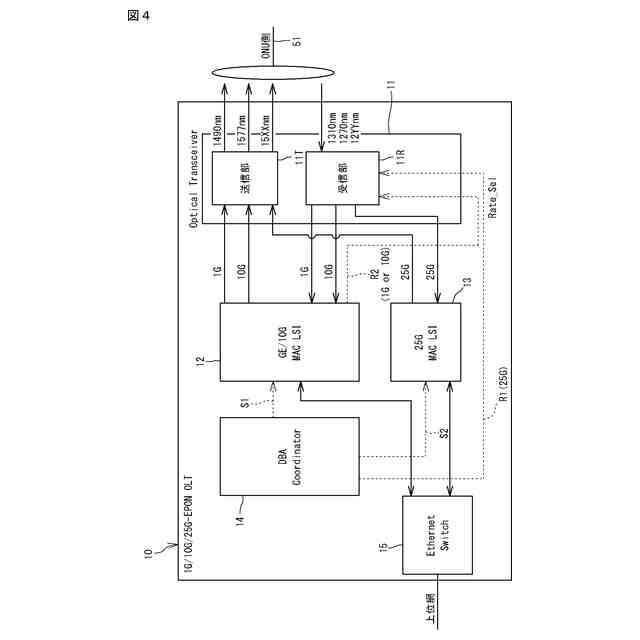

図４は、ＯＬＴの内部構成の一例を示すブロック図である。

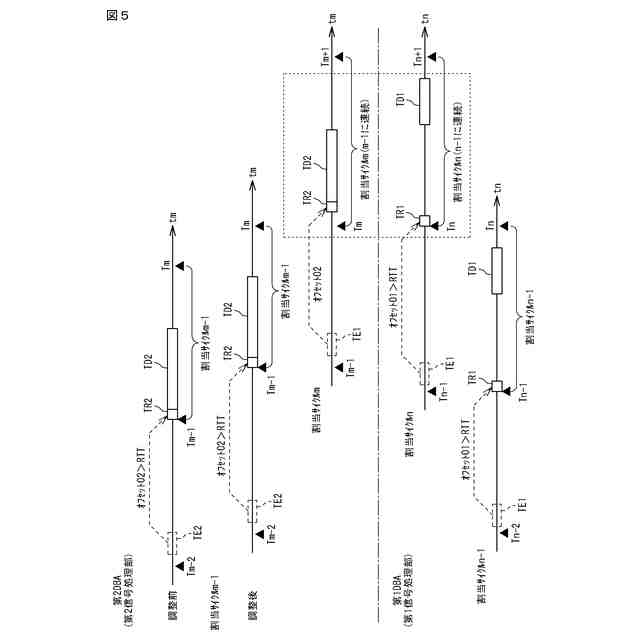

図５は、第１信号処理部の動作タイミングと第２信号処理部の動作タイミングとを対応づけたタイムチャートである。

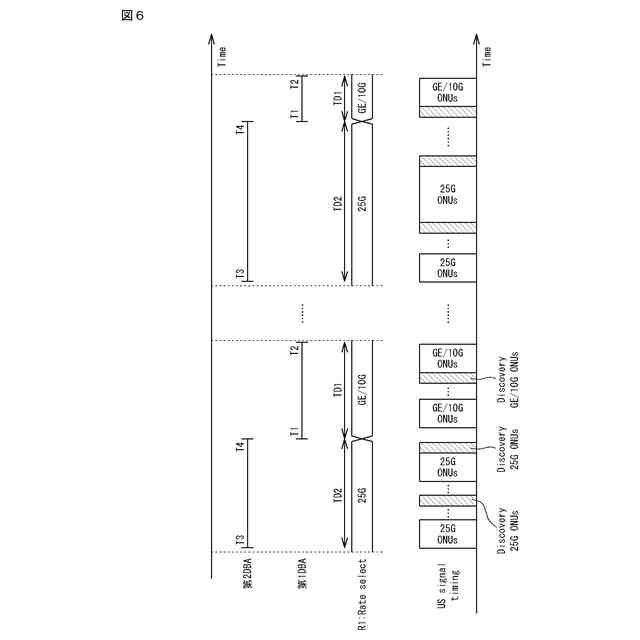

図６は、ＤＢＡの割当可能期間の割り当て例を示すタイミングチャートである。

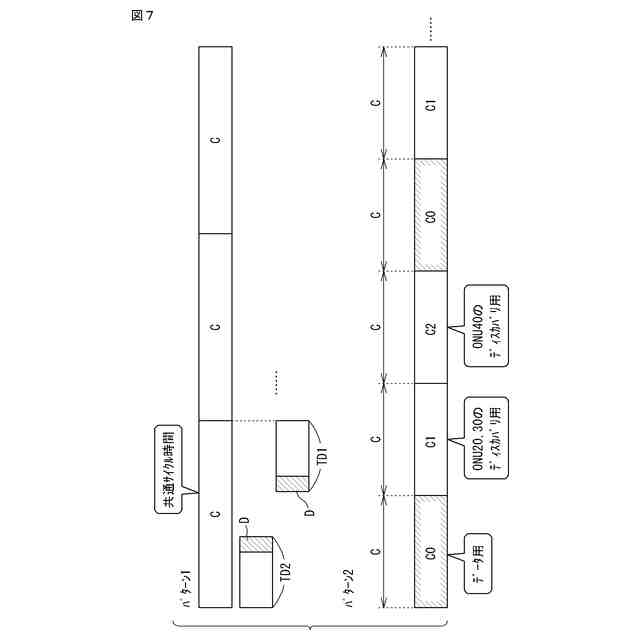

図７は、ディスカバリの運用方法のバリエーションを示す説明図である。
【発明を実施するための形態】
【００１０】
＜本開示の実施形態の概要＞
以下、本開示の実施形態の概要を列記して説明する。
（１）本実施形態に係る装置は、複数種類の上り伝送速度での光通信が可能なＰＯＮのＯＬＴであって、下記の第１ＤＢＡを実行する第１信号処理部と、下記の第２ＤＢＡを実行する第２信号処理部と、前記第１ＤＢＡの割当可能期間と前記第２ＤＢＡの割当可能期間とを排他的に連携させる処理を実行するＤＢＡ連携部と、を備える。
第１ＤＢＡ：上り伝送速度が第１速度である第１ＯＮＵが対象に含まれるＤＢＡ
第２ＤＢＡ：上り伝送速度が前記第１速度と異なる第２速度である第２ＯＮＵが対象に含まれるＤＢＡ
（【００１１】以降は省略されています）
