公開番号2025141076
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040826
出願日2024-03-15
発明の名称配線部材組付体及び追加配線部材組付モジュール
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類B60R 16/02 20060101AFI20250919BHJP(車両一般)
要約【課題】配線部材が内装部材によって保持されている場合において、内装部材の内側に配置されたエアバッグが円滑に展開できるようにすることを目的とする。
【解決手段】配線部材組付体20は、車室側を向く第1内装部材30と、第1内装部材の隣に位置する第2内装部材19と、第1内装部材に沿うように第1内装部材によって保持される配線部材38と、を備え、配線部材は、第1内装部材によって覆われる第1区間42と、第2内装部材によって覆われる第2区間46とを含み、第2区間が、第2内装部材に対する第1内装部材の変位を許容するための余長を吸収するように曲っている余長吸収部43を有する。
【選択図】図2
特許請求の範囲【請求項１】
車室側を向く第１内装部材と、
前記第１内装部材の隣に位置する第２内装部材と、
前記第１内装部材に沿うように前記第１内装部材によって保持される配線部材と、
を備え、
前記配線部材は、前記第１内装部材によって覆われる第１区間と、前記第２内装部材によって覆われる第２区間とを含み、
前記第２区間が、前記第２内装部材に対する前記第１内装部材の変位を許容するための余長を吸収するように曲っている余長吸収部を有する、配線部材組付体。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の配線部材組付体であって、
前記第１内装部材は、ピラー本体を車室側から覆う長尺形状のピラー用内装部材であり、
前記第１区間が前記ピラー用内装部材の長手方向に沿うように、前記配線部材が前記ピラー用内装部材によって保持され、
前記余長吸収部は、前記第１内装部材と前記第１内装部材との境界の隣に位置する、配線部材組付体。
【請求項３】
請求項２に記載の配線部材組付体であって、
前記第２内装部材は、ルーフ用内装部材である、配線部材組付体。
【請求項４】
請求項１から請求項３のいずれか１項に記載の配線部材組付体であって、
前記第１内装部材は、主内装部材と、前記主内装部材を前記車室側から覆う追加内装部材と、を含み、
前記第１区間の少なくとも一部が前記主内装部材と前記追加内装部材との間に位置する、配線部材組付体。
【請求項５】
請求項４に記載の配線部材組付体であって、
前記配線部材が、前記主内装部材の外側から、前記主内装部材と前記第２内装部材との境界を通って、前記第２内装部材の内側に延びる、配線部材組付体。
【請求項６】
請求項５に記載の配線部材組付体であって、
前記主内装部材のうち前記第２内装部材側の縁部又は前記第２内装部材のうち前記主内装部材側の縁部に、前記配線部材が通過する凹みが形成されている、配線部材組付体。
【請求項７】
請求項４に記載の配線部材組付体であって、
前記追加内装部材は、前記主内装部材の表面に沿って変形した状態で、前記主内装部材の表面に接合されたフィルムである、配線部材組付体。
【請求項８】
請求項７に記載の配線部材組付体であって、
前記第１区間の少なくとも一部が前記主内装部材の側縁に沿っている、配線部材組付体。
【請求項９】
請求項１から請求項３のいずれか１項に記載の配線部材組付体であって、
前記余長吸収部は、前記第２区間が波状、環状又は螺旋状に曲げられた部分である、配線部材組付体。
【請求項１０】
車室側を向く主内装部材に取付けられる追加配線部材組付モジュールであって、
前記主内装部材を覆うように前記主内装部材に取付けられる追加内装部材と、
前記追加内装部材に沿って配置される第１区間と、前記追加内装部材から延出する第２区間とを含む配線部材と、
を備え、
前記第２区間は、曲る形状に癖付けされかつ伸長可能な余長吸収部を有する、追加配線部材組付モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、配線部材組付体及び追加配線部材組付モジュールに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、車両のルーフに設けられた機器とルーフよりも下方に設けられた機器とが中継伝送部材を介して電気的に接続されること、当該中継接続部がピラーに沿って配設されることとが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／２２０５７３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
配線部材がピラー等の内装部材に保持されることが想定される。また、内装部材の内側にエアバッグが配置されることがある。このような場合においても、エアバッグが円滑に展開できることが望まれている。
【０００５】
そこで、本開示は、配線部材が内装部材によって保持されている場合において、内装部材の内側に配置されたエアバッグが円滑に展開できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の配線部材組付体は、車室側を向く第１内装部材と、前記第１内装部材の隣に位置する第２内装部材と、前記第１内装部材に沿うように前記第１内装部材によって保持される配線部材と、を備え、前記配線部材は、前記第１内装部材によって覆われる第１区間と、前記第２内装部材によって覆われる第２区間とを含み、前記第２区間が、前記第２内装部材に対する前記第１内装部材の変位を許容するための余長を吸収するように曲っている余長吸収部を有する、配線部材組付体である。
【０００７】
また、本開示の追加配線部材組付モジュールは、車室側を向く主内装部材に取付けられる追加配線部材組付モジュールであって、前記主内装部材を覆うように前記主内装部材に取付けられる追加内装部材と、前記追加内装に沿って配置される第１区間と、前記追加内装部材から延出する第２区間とを含む配線部材と、を備え、前記第２区間は、曲る形状に癖付けされかつ伸長可能な余長吸収部を有する、追加配線部材組付モジュールである。
【発明の効果】
【０００８】
本開示によれば、配線部材が内装部材によって保持されている場合において、内装部材の内側に配置されたエアバッグが円滑に展開できる。
【図面の簡単な説明】
【０００９】

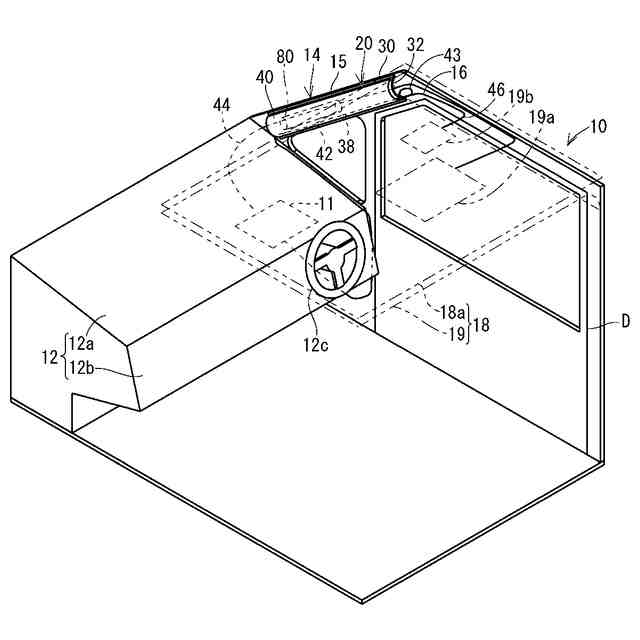

図１は実施形態に係る配線部材組付体を備える車両の一部を示す概略斜視図である。

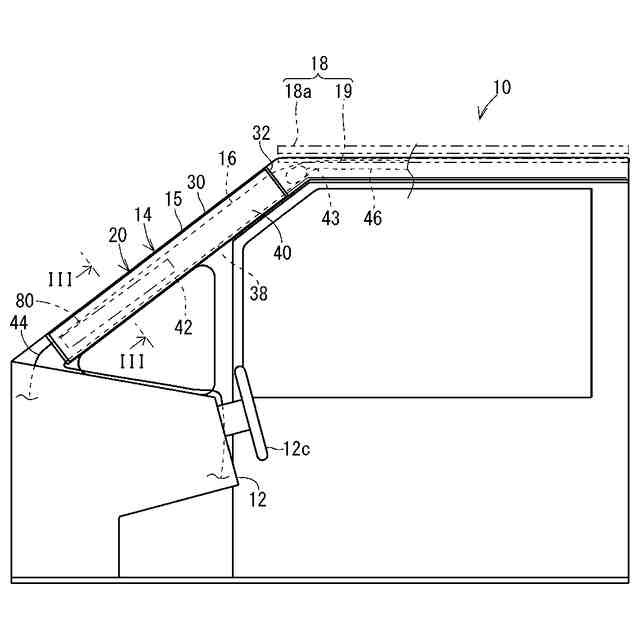

図２は同上の車両の一部を示す概略側面図である。
図３は図２のＩＩＩ－ＩＩＩ線における概略断面図である。

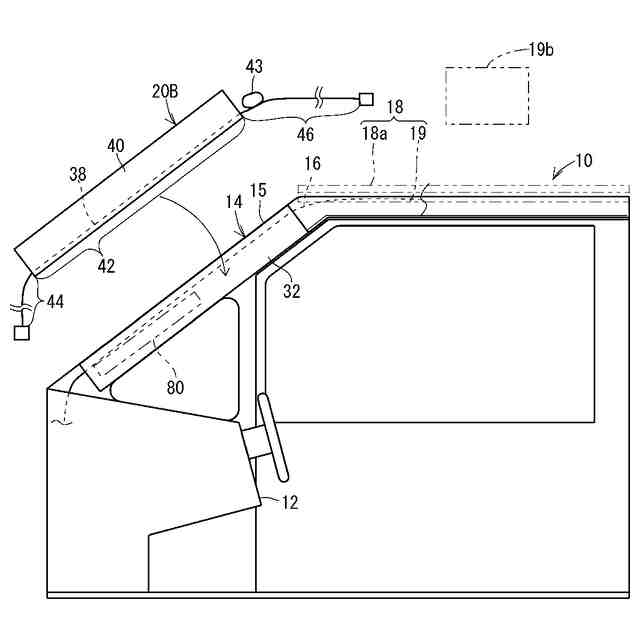

図４は配線部材組付体の組付作業例を示す説明図である。

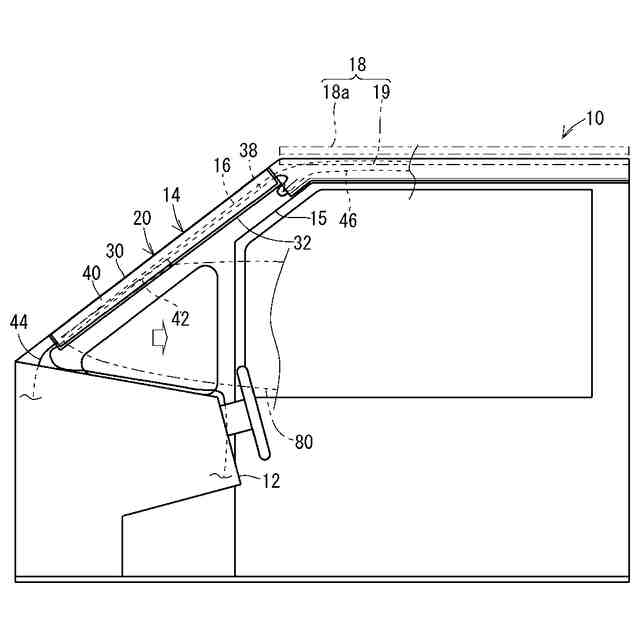

図５はエアバッグの展開動作例を示す説明図である。

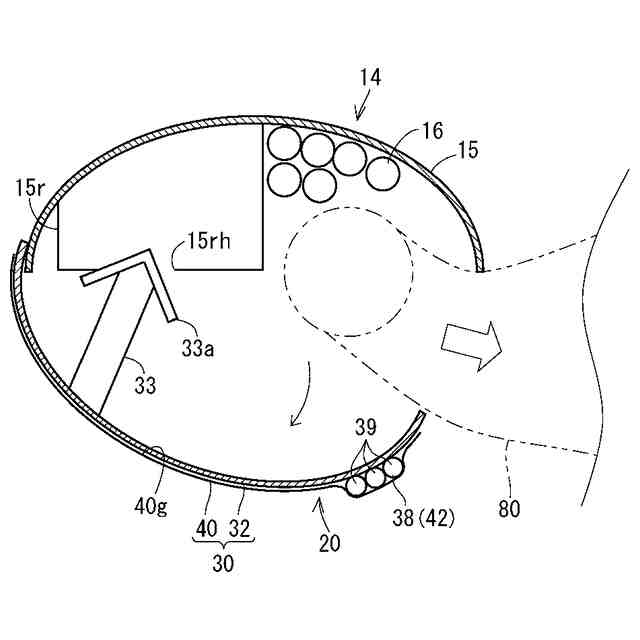

図６はエアバッグの展開動作例を示す説明図である。

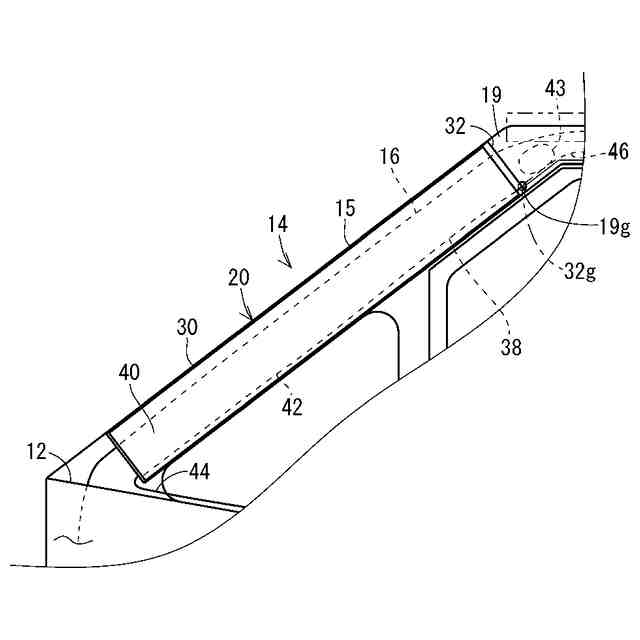

図７は変形例に係る配線部材組付体を示す説明図である。

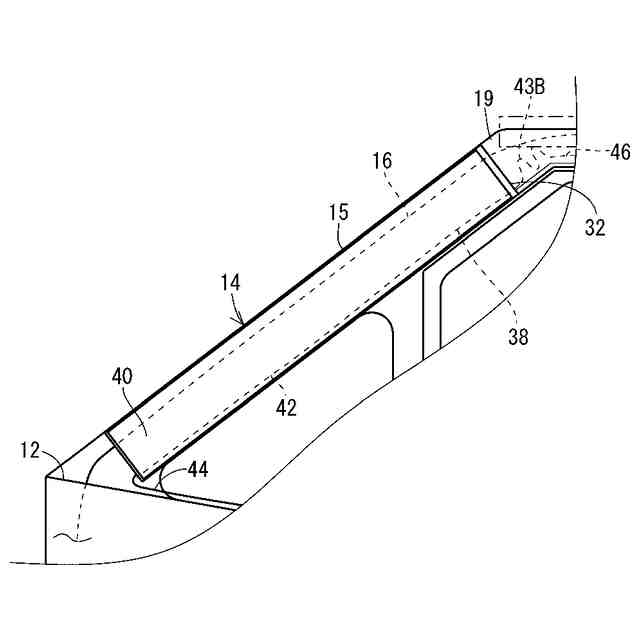

図８は変形例に係る余長吸収部を示す図である。

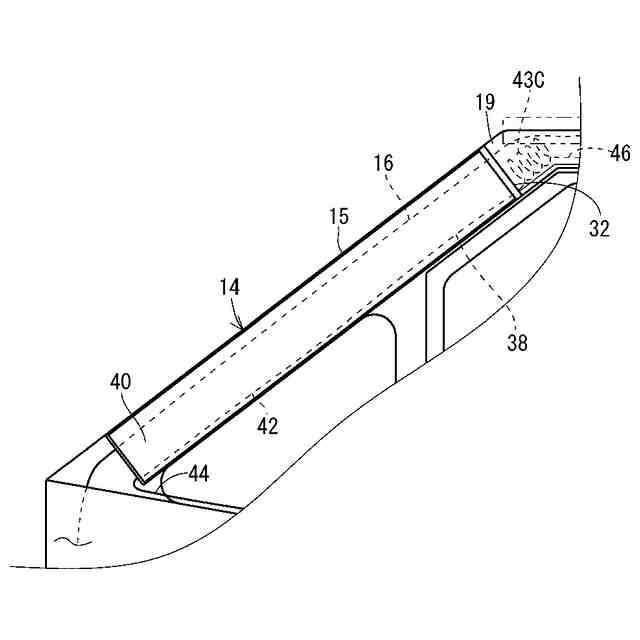

図９は他の変形例に係る余長吸収部を示す図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（【００１１】以降は省略されています）
