発明の名称端子台及び端子台の製造方法
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H01R 9/00 20060101AFI20250918BHJP(基本的電気素子)
要約【課題】端子台に組込まれる端子と磁性体コアとの隙間を抑制することを目的とする。
【解決手段】端子台30は、端子40と、端子を、間隔をあけて囲む磁性体コア32と、端子と磁性体コアとの間に充填されると共に、磁性体コアを囲む絶縁性の台本体50とを備える。
【選択図】図3
特許請求の範囲【請求項１】
端子と、
前記端子を、間隔をあけて囲む磁性体コアと、
前記端子と前記磁性体コアとの間に充填されると共に、前記磁性体コアを囲む絶縁性の台本体と、
を備える端子台。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の端子台であって、
前記台本体は、第１部品と、第２部品とを含み、
前記第１部品は、前記端子と前記磁性体コアとを一定の位置関係に保ち、
前記第２部品は、前記端子と前記磁性体コアとの隙間を埋めつつ、前記磁性体コアを覆う、端子台。
【請求項３】
請求項２に記載の端子台であって、
前記第１部品は、前記磁性体コア内で前記端子を囲む包囲部を有する、端子台。
【請求項４】
請求項３に記載の端子台であって、
前記第１部品は、前記包囲部の外周面から部分的に突出して前記磁性体コアの内周面に接する部分突出部を有する、端子台。
【請求項５】
請求項４に記載の端子台であって、
前記部分突出部は、前記端子の長手方向に沿って長い形状である、端子台。
【請求項６】
請求項３から請求項５のいずれか１項に記載の端子台であって、
前記第１部品は、前記磁性体コアの内周部に接近及び離間するように弾性変形する長尺弾性部と、前記長尺弾性部から突出する係止突起とを有し、
前記係止突起が前記磁性体コアに係止することで、前記第１部品が、前記端子と前記磁性体コアとを一定の位置関係に保つ、端子台。
【請求項７】
請求項６に記載の端子台であって、
前記長尺弾性部は、前記包囲部の外周面に対して間隔をあけて延びる、端子台。
【請求項８】
請求項３から請求項５のいずれか１項に記載の端子台であって、
前記第１部品は、前記包囲部の外周面から突出して前記磁性体コアの端面に当接する端面位置決め突起を有する、端子台。
【請求項９】
請求項１から請求項５のいずれか１項に記載の端子台であって、
前記磁性体コアは、ナノ結晶磁性体コアである、端子台。
【請求項１０】
磁性体コアが端子を、間隔をあけて囲むように、前記端子に対して前記磁性体コアを位置決めし、
前記端子を金型にセットすることによって、前記磁性体コアを前記金型の金型空間内に配置し、
前記金型空間内に流動状態の樹脂を注入して、前記端子と前記磁性体コアとの間に充填されると共に前記磁性体コアを囲む絶縁性の台本体を金型成形する、端子台の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子台及び端子台の製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、貫通孔が形成されたベース部と、貫通孔に差し込まれる導電端子と、導電端子の周囲を取り囲むように配置されて貫通孔に差し込まれるカバー部と、を備える端子台を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６１６４７号公報
特開２０２１－１２５５５６号公報
特開２０２０－２０５３５１号公報
特開２０２２－２１０７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
端子台に磁性体コアが一体化されることが考えられる。この場合に、端子と磁性体コアとの間の隙間を抑制することが望まれている。
【０００５】
そこで、本開示は、端子台に組込まれる端子と磁性体コアとの隙間を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の端子台は、端子と、前記端子を、間隔をあけて囲む磁性体コアと、前記端子と前記磁性体コアとの間に充填されると共に、前記磁性体コアを囲む絶縁性の台本体と、を備える端子台である。
【０００７】
また、本開示の端子台の製造方法は、磁性体コアが端子を、間隔をあけて囲むように、前記端子に対して前記磁性体コアを位置決めし、前記端子を金型にセットすることによって、前記磁性体コアを前記金型の金型空間内に配置し、前記金型空間内に流動状態の樹脂を注入して、前記端子と前記磁性体コアとの間に充填されると共に前記磁性体コアを囲む絶縁性の台本体を金型成形する、端子台の製造方法である。
【発明の効果】
【０００８】
本開示によれば、端子台に組込まれる端子と磁性体コアとの隙間を抑制できる。
【図面の簡単な説明】
【０００９】

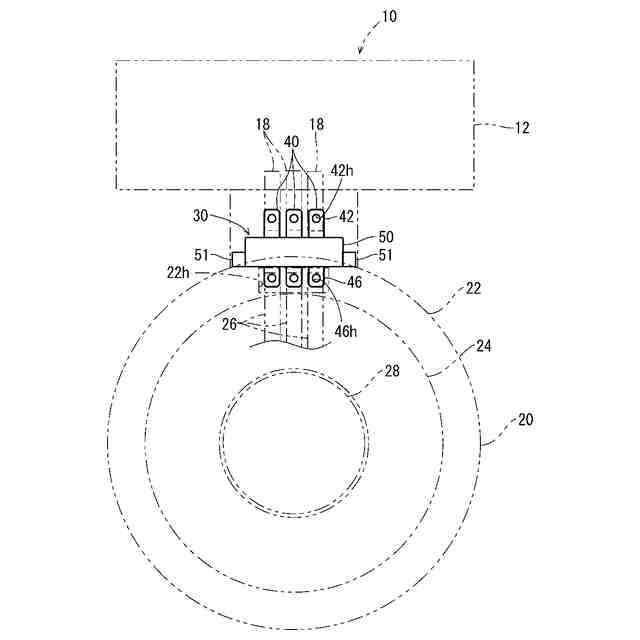

図１は実施形態に係る端子台が組込まれた機電一体化ユニットを示す概略図である。

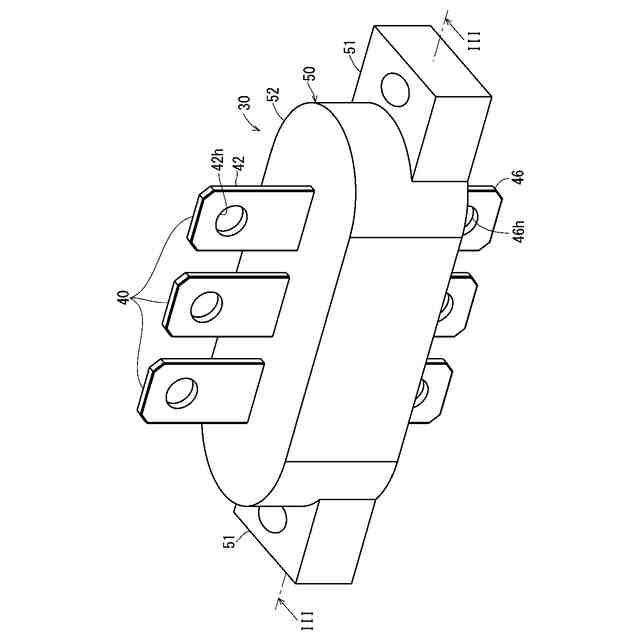

図２は端子台を示す斜視図である。

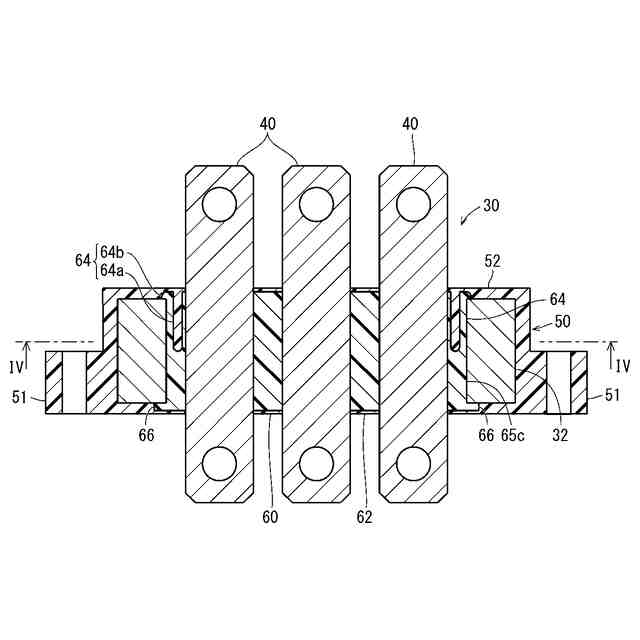

図３は図２のＩＩＩ－ＩＩＩ線断面図である。

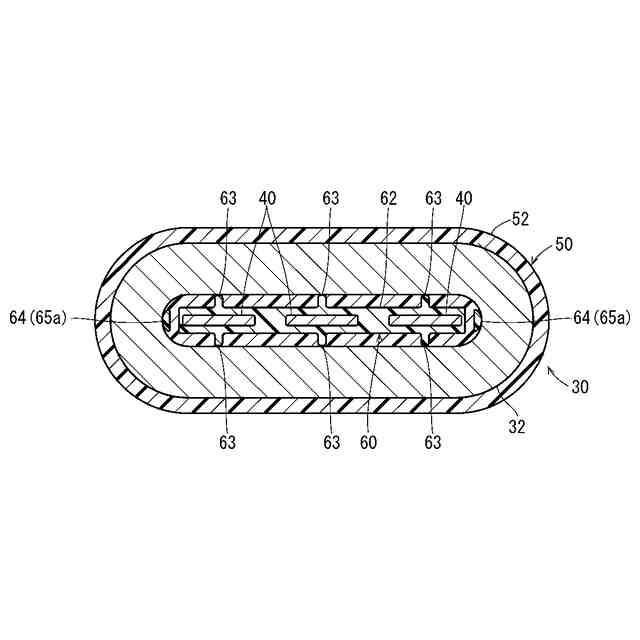

図４は図３のＩＶ－ＩＶ線断面図である。

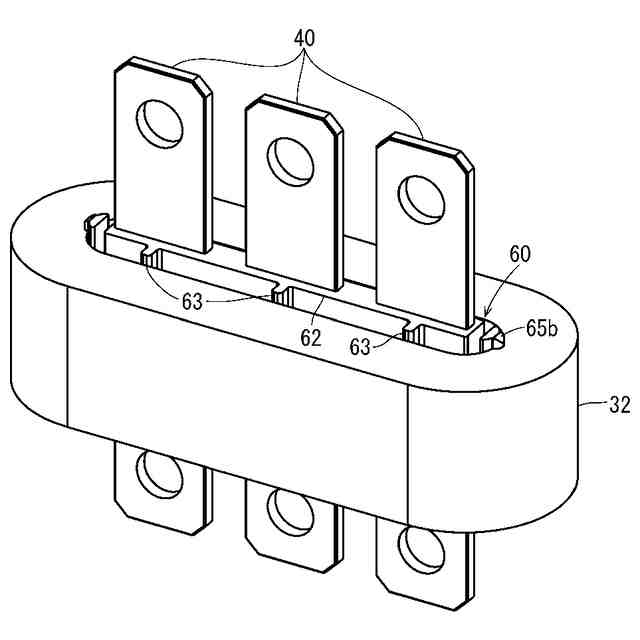

図５は端子台の内部構造を示す斜視図である。

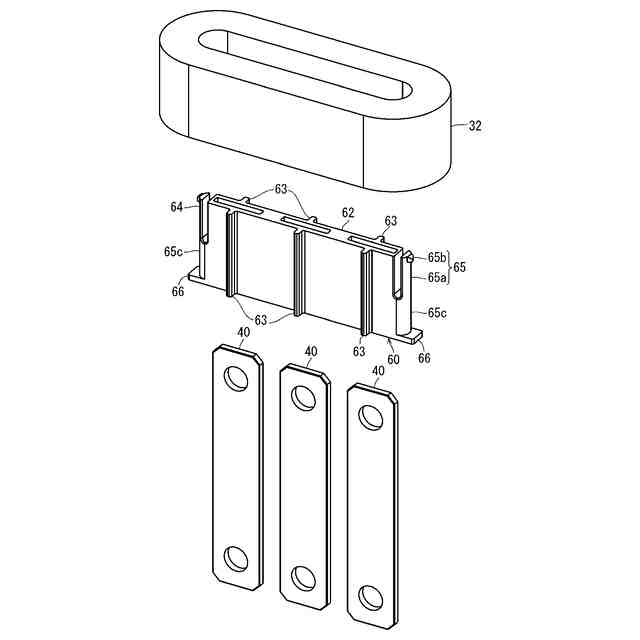

図６は端子台の内部構造の分解斜視図である。

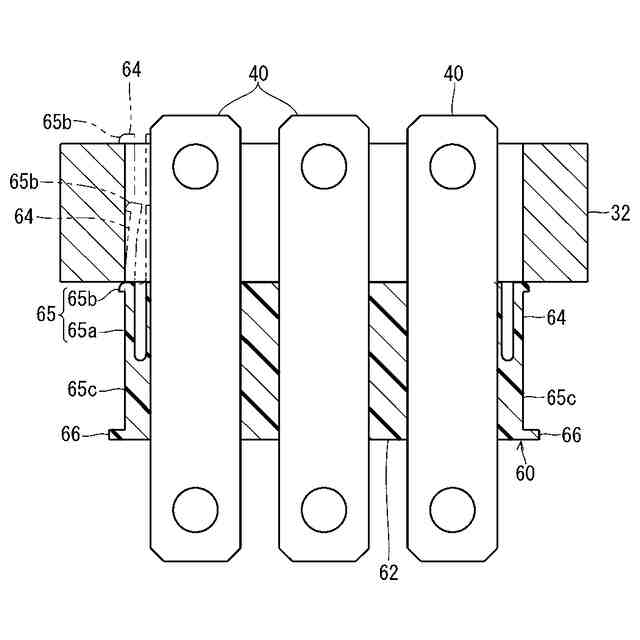

図７は第１部品を磁性体コアに挿入する作業例を示す説明図である。

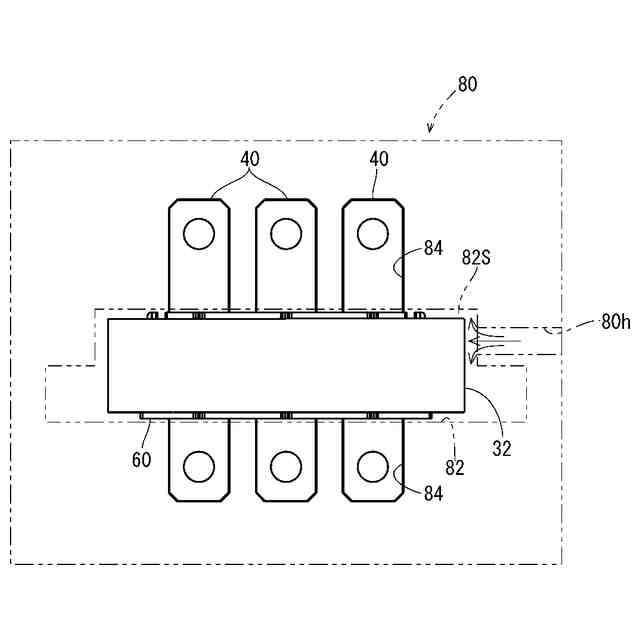

図８は端子台の製造工程例を示す説明図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（【００１１】以降は省略されています）
