公開番号2025142644
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042113
出願日2024-03-18
発明の名称電源装置及び画像処理装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人,個人
主分類H02M 3/00 20060101AFI20250924BHJP(電力の発電,変換,配電)
要約【課題】電気負荷の動作品質の低下を回避しやすい電源装置及び画像処理装置を提供する。
【解決手段】電源装置3は、スイッチング電源部31と、モード制御部と、を備える。スイッチング電源部31は、発振周波数が一定であるPWMモードと、発振周波数が変動するPFMモードと、を切替可能であって、電気負荷L1～L8に対して出力電圧を出力する。モード制御部は、特定条件を満たす場合に、スイッチング電源部31の制御モードをPWMモードに固定する。
【選択図】図4
特許請求の範囲【請求項１】
発振周波数が一定であるＰＷＭモードと、発振周波数が変動するＰＦＭモードと、を切替可能であって、電気負荷に対して出力電圧を出力するスイッチング電源部と、
特定条件を満たす場合に、前記スイッチング電源部の制御モードを前記ＰＷＭモードに固定するモード制御部と、を備える、
電源装置。
続きを表示（約 440 文字）【請求項２】
前記モード制御部は、前記スイッチング電源部のモード切替端子に信号を入力することにより、前記制御モードを前記ＰＷＭモードに固定する、
請求項１に記載の電源装置。
【請求項３】
前記モード制御部は、前記電気負荷のうちの特定の負荷を作動させることにより、前記制御モードを前記ＰＷＭモードに固定する、
請求項１に記載の電源装置。
【請求項４】
前記特定条件は、前記電気負荷の制御タイミングに基づいて判断される、
請求項１～３のいずれか１項に記載の電源装置。
【請求項５】
前記特定条件は、前記電気負荷の動作に関する評価に基づいて判断される、
請求項１～３のいずれか１項に記載の電源装置。
【請求項６】
請求項１～３のいずれか１項に記載の電源装置と、
画像処理機能を有する本体と、を備え、
前記電気負荷は、前記本体を含む、
画像処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源装置及び画像処理装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
関連技術として、ＤＣ－ＤＣコンバーターコントロールＩＣを用いてスイッチング電源部（ＤＣ－ＤＣコンバーター）を制御するように構成された電源装置が知られている（例えば、特許文献１参照）。関連技術の電源装置では、スイッチング電源部は、ＰＷＭモードと、ＰＦＭモード（間欠動作モード）と、を切替可能である。
【０００３】
この電源装置では、ＤＣ－ＤＣコンバーターコントロールＩＣは、付加回路（第２のコイル）により生成される電圧が閾値電圧（スレショルド電圧）を超えるとスイッチング電源部をＰＷＭモードとし、閾値電圧以下ではスイッチング電源部をＰＦＭモードとする。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１４２１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記関連技術に係る電源装置では、軽負荷状態になるとスイッチング電源部が勝手にＰＦＭモードになるため、電気負荷に出力される出力電圧のリップルが大きくなり、例えば、アナログ回路等、電気負荷によっては動作品質が低下することがある。
【０００６】
本発明の目的は、電気負荷の動作品質の低下を回避しやすい電源装置及び画像処理装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一の局面に係る電源装置は、スイッチング電源部と、モード制御部と、を備える。前記スイッチング電源部は、発振周波数が一定であるＰＷＭモードと、発振周波数が変動するＰＦＭモードと、を切替可能であって、電気負荷に対して出力電圧を出力する。前記モード制御部は、特定条件を満たす場合に、前記スイッチング電源部の制御モードを前記ＰＷＭモードに固定する。
【０００８】
本発明の他の局面に係る画像処理装置は、前記電源装置と、画像処理機能を有する本体と、を備える。前記電気負荷は、前記本体を含む。
【発明の効果】
【０００９】
本発明によれば、電気負荷の動作品質の低下を回避しやすい電源装置及び画像処理装置を提供することができる。
【図面の簡単な説明】
【００１０】
図１は、実施形態１に係る画像処理装置の概略ブロック図である。
図２は、実施形態１に係る画像処理装置の外観を示す概略図である。
図３は、実施形態１に係る画像処理装置の電源装置の一例を示す概略ブロック図である。
図４は、実施形態１に係る画像処理装置の電源装置の一動作例を示す概略ブロック図である。
図５は、実施形態１に係る画像処理装置の電源装置の一動作例を示す概略ブロック図である。
図６は、実施形態１に係る画像処理装置の電源装置の一動作例を示す概略ブロック図である。
図７は、実施形態１に係る画像処理装置の電源装置の一動作例を示す概略図である。

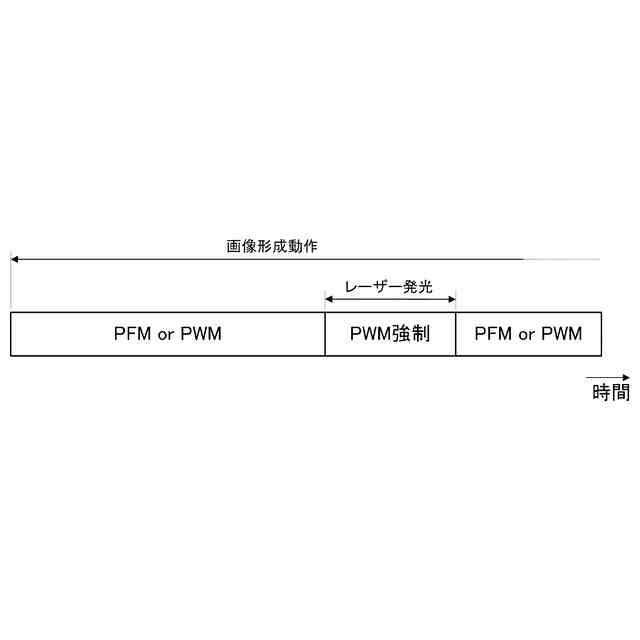

図８は、実施形態１に係る画像処理装置の電源装置の一動作例を示す概略図である。
図９は、実施形態２に係る画像処理装置の電源装置の一例を示す概略ブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
