公開番号2025142310
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025126781,2023091998
出願日2025-07-30,2023-06-02
発明の名称撮像装置および制御方法
出願人キヤノン株式会社
代理人個人,個人,個人
主分類H04N 23/745 20230101AFI20250919BHJP(電気通信技術)
要約【課題】フリッカー環境下での連続撮像等において撮像間隔が長い場合の露出追従性を改善する。
【解決手段】撮像装置100は、記録用画像を取得するための第1の撮像と次の第2の撮像との間に表示用画像を取得するための表示用撮像を行う。撮像装置は、画像を用いた測光を行う測光手段107と、測光の結果に応じて露出制御を行う制御手段104とを有する。制御手段は、撮像装置に入射する光にフリッカーが含まれる場合における第2の撮像での露出制御を、第1の撮像と第2の撮像との間隔が所定時間より短いときは第1の撮像で取得された記録用画像を用いた前記測光の結果に応じて行い、上記間隔が所定時間より長いときは表示用画像を用いた測光の結果に応じて行う。
【選択図】図2
特許請求の範囲【請求項１】
記録用画像を取得するための第１の撮像と、次の第２の撮像と、の間に表示用画像を取得するための表示用撮像を行う撮像装置であって、
画像を用いた測光を行う測光手段と、
フリッカーを検出する検出手段と、
前記測光の結果に応じて露出制御を行う制御手段と、を有し、
前記制御手段は、前記検出手段がフリッカーを検出した場合における前記第２の撮像での露出制御を、
前記第１の撮像と前記第２の撮像との間隔が前記フリッカーの周期より短いときは前記第１の撮像で取得された前記記録用画像を用いた前記測光の結果に応じて行い、
前記間隔が前記フリッカーの周期以上の場合は前記表示用画像を用いた前記測光の結果に応じて行うことを特徴とする撮像装置。
続きを表示（約 530 文字）【請求項２】
前記第１の撮像と前記第２の撮像はそれぞれ、連続撮像における１回の撮像であることを特徴とする請求項１に記載の撮像装置。
【請求項３】
記録用画像を取得するための第１の撮像と次の第２の撮像との間に表示用画像を取得するための表示用撮像を行い、画像を用いた測光と該測光の結果に応じて露出制御を行う撮像装置の制御方法であって、
フリッカーを検出する検出ステップと、
取得した画像を用いた測光を行う測光ステップと、
前記測光ステップの結果に基づいて露出を制御する露出制御ステップと、を有し、
前記検出ステップにてフリッカーが検出された場合、
前記露出制御ステップでは、前記第２の撮像での露出制御を、
前記第１の撮像と前記第２の撮像との間隔が前記フリッカーの周期より短いときに前記第１の撮像で取得された前記記録用画像を用いた前記測光の結果に応じて行い、
前記間隔が前記フリッカーの周期以上のときに前記表示用画像を用いた前記測光の結果に応じて行うことを特徴とする制御方法。
【請求項４】
請求項３に記載の制御方法をコンピュータに実行させることを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デジタルカメラ等の撮像装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
蛍光灯等の人工光源は、商用電源周波数の影響により周期的に光量が変化するフリッカーが生じることが知られている。このようなフリッカー光源下においてフリッカーの光量変化周期よりも短いシャッター速度（または撮像素子の電荷蓄積時間）で被写体を連続撮像すると、該連続撮像で得られる複数の静止画像間で明るさむらや色むらが生じる場合がある。また、フリッカー光源下での撮像により得られた動画像をライブビュー画像としてモニタに表示する場合に、電荷蓄積時間とフレームレートに応じてフリッカーの影響による縞が画像内に生じたり画像全体の明るさが変化したりする。このため、連続撮像における撮像間で生成されるライブビュー画像から測光値を算出しても、縞の影響により正しい測光値を得ることができない。
【０００３】
特許文献１には、静止画撮像時における電荷蓄積タイミングをフリッカーの光量変化に応じて調整することで縞のない静止画像を取得し、その静止画像を用いて測光値を算出することで正しい測光値を得る方法が開始されている。また同特許文献には、ライブビュー画像を撮像する際の電荷蓄積時間をフリッカーの光量変化周期の整数倍に設定することで、フリッカーの影響を低減してライブビュー画像から正しい測光値を得る方法も開示されている。そして同特許文献には、連続撮像中は常に静止画像から測光値を得ることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０１０３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
連続撮像においてライブビュー画像から正しい測光値を得ようとするとライブビュー画像を生成する際の電荷蓄積時間が伸びて静止画撮像の間隔が長くなるため、連続撮像速度が速い場合には静止画像から正しい測光値を得ることが望ましい。しかしながら、このような連続撮像では、先の静止画撮像で取得された静止画像を用いて算出した測光値に応じて次の静止画撮像での撮像パラメータが決められる。このため、静止画撮像の間隔が長い（連続撮像速度が遅い）ほど、露出追従性が低下する。
【０００６】
本発明は、フリッカー環境下での連続撮像等において撮像間隔が長い場合の露出追従性を改善することができるようにした撮像装置およびその制御方法を提供する。
【課題を解決するための手段】
【０００７】
本発明の一側面としての撮像装置は、記録用画像を取得するための第１の撮像と、次の第２の撮像と、の間に表示用画像を取得するための表示用撮像を行う撮像装置であって、画像を用いた測光を行う測光手段と、フリッカーを検出する検出手段と、測光の結果に応じて露出制御を行う制御手段と、を有し、制御手段は、検出手段がフリッカーを検出した場合における第２の撮像での露出制御を、第１の撮像と第２の撮像との間隔がフリッカーの周期より短いときは第１の撮像で取得された記録用画像を用いた測光の結果に応じて行い、間隔がフリッカーの周期以上の場合は表示用画像を用いた測光の結果に応じて行うことを特徴とする。
【０００８】
また本発明の他の一側面としての制御方法は、記録用画像を取得するための第１の撮像と次の第２の撮像との間に表示用画像を取得するための表示用撮像を行い、画像を用いた測光と該測光の結果に応じて露出制御を行う撮像装置の制御方法であって、フリッカーを検出する検出ステップと、取得した画像を用いた測光を行う測光ステップと、測光ステップの結果に基づいて露出を制御する露出制御ステップと、を有し、検出ステップにてフリッカーが検出された場合、露出制御ステップでは、第２の撮像での露出制御を、第１の撮像と第２の撮像との間隔がフリッカーの周期より短いときに第１の撮像で取得された記録用画像を用いた測光の結果に応じて行い、間隔がフリッカーの周期以上のときに表示用画像を用いた測光の結果に応じて行うことを特徴とする。なお、撮像装置のコンピュータに上記制御方法に従う処理を実行させるプログラムも、本発明の他の一側面を構成する。
【発明の効果】
【０００９】
本発明は、フリッカー環境下での連続撮像等において記録用撮像の間隔が長い場合の露出追従性を改善することができる。
【図面の簡単な説明】
【００１０】

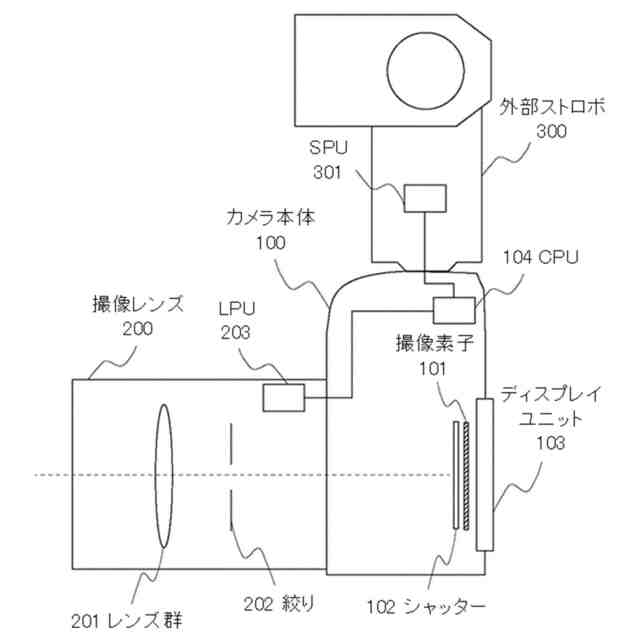

実施例１の撮像システムの概略構成を示すブロック図。
実施例１の撮像システムの電気的構成を示すブロック図。

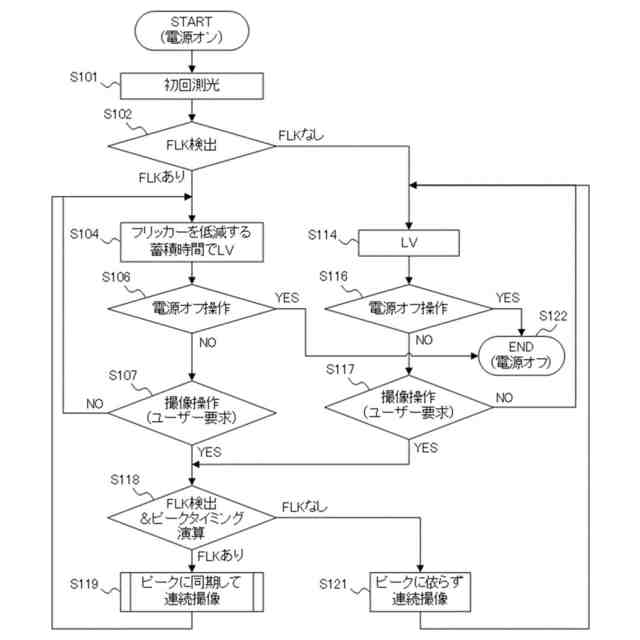

実施例１においてライブビュー表示中にフリッカー検出を行う撮像処理を示すフローチャート。

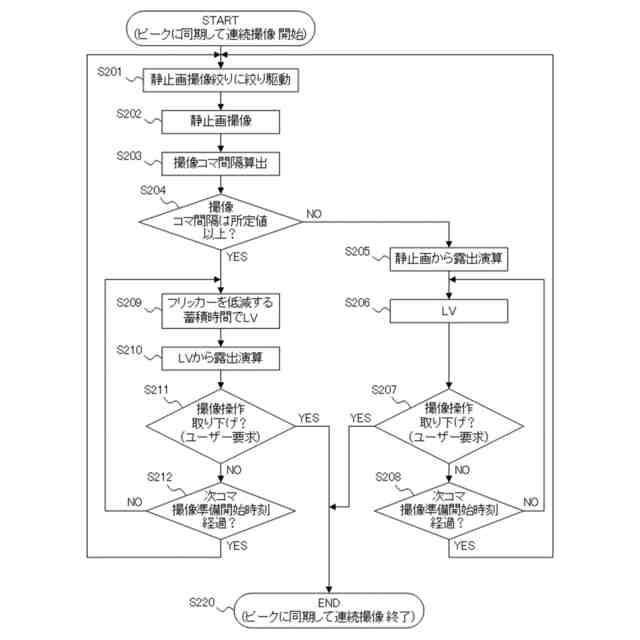

実施例１における連続撮像処理を示すフローチャート。
実施例１における連続撮像処理（撮像間隔時間が所定値未満である場合）を示すタイミングチャート。
実施例１における連続撮像処理（撮像間隔時間が所定値以上である場合）を示すタイミングチャート。

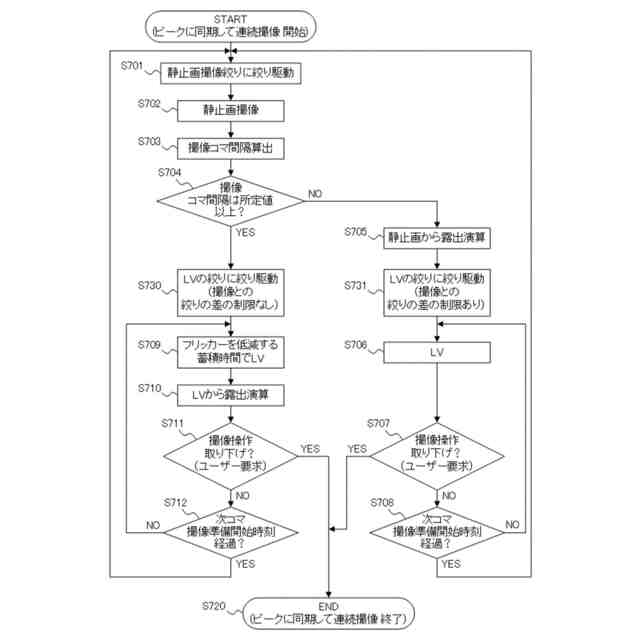

実施例２における連続撮像処理を示すフローチャート。
実施例２における連続撮像処理（撮像間隔時間が所定値以上である場合）を示すタイミングチャート。

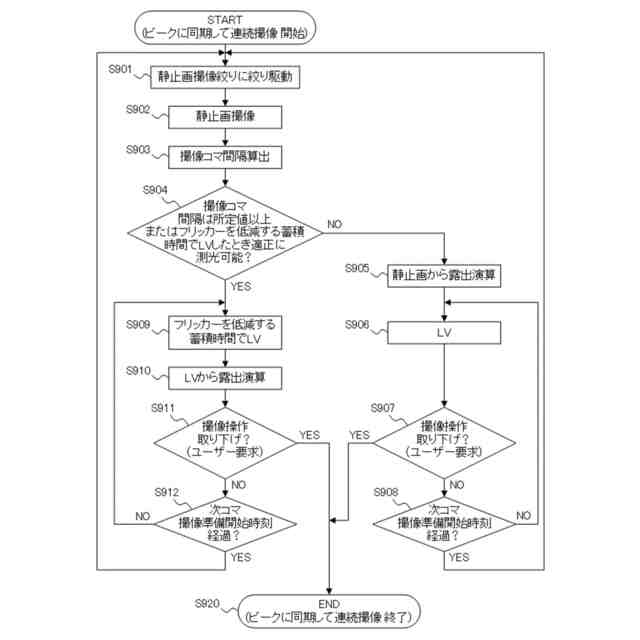

実施例３における連続撮像処理を示すフローチャート。
実施例４における連続撮像処理を示すフローチャート。
【発明を実施するための形態】
（【００１１】以降は省略されています）
