公開番号2025141273
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041142
出願日2024-03-15
発明の名称インジェクタ故障検出装置
出願人Astemo株式会社
代理人弁理士法人志賀国際特許事務所
主分類H01F 7/18 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】インジェクタ駆動回路の故障を従来よりも的確に検出することが可能なインジェクタ故障検出装置を提供する。
【解決手段】インジェクタ駆動回路の状態量に基づいてインジェクタ駆動回路の故障検出を行うインジェクタ故障検出装置であって、インジェクタ駆動回路の負荷特性に基づいて実用設定値を設定する設定部と、実用設定値及び状態量に基づいてインジェクタ駆動回路の故障検出を行う故障検出部とを備える。

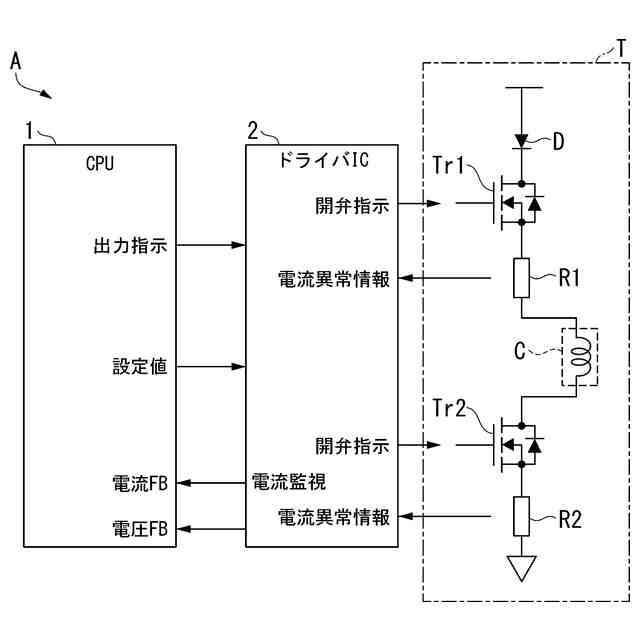

【選択図】図1
特許請求の範囲【請求項１】
インジェクタ駆動回路の状態量に基づいて前記インジェクタ駆動回路の故障検出を行うインジェクタ故障検出装置であって、
前記インジェクタ駆動回路の負荷特性に基づいて実用設定値を設定する設定部と、
前記実用設定値及び前記状態量に基づいて前記故障検出を行う故障検出部と
を備えることを特徴とするインジェクタ故障検出装置。
続きを表示（約 290 文字）【請求項２】
前記設定部は、前記インジェクタ駆動回路の負荷であるコイルの抵抗値及びインダクタンスに基づいて前記実用設定値を設定することを特徴とする請求項１に記載のインジェクタ故障検出装置。
【請求項３】
前記状態量は、前記インジェクタ駆動回路の通電電流であることを特徴とする請求項１又は２に記載のインジェクタ故障検出装置。
【請求項４】
前記故障検出部は、前記インジェクタ駆動回路を構成する複数の部品に関する複数の前記状態量に基づいて、前記複数の部品に関する前記故障検出を行うことを特徴とする請求項３に記載のインジェクタ故障検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インジェクタ故障検出装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
下記特許文献１には、プランジャの動作が遅い電磁弁においても、高い精度で診断を行うことができる電磁弁のインジェクタ故障検出装置が開示されている。このインジェクタ故障検出装置は、電磁弁に駆動用の作動電圧とは異なる矩形状の診断電圧を供給して電流波形の検出時間内で電流変化速度を演算し、電流変化速度が２回以上設定速度を越えたら電流波形に凹み部分があると判断し、これを２回繰り返して２回とも凹み部分Ｘがあると判断したとき、電磁弁が正常であると診断し、また電流波形の検出時間と設定速度とを油温等の使用環境に応じて設定することにより、故障診断の精度を上げ、かつ診断に要する時間を短くする。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－３１１４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記背景技術では、電磁弁の故障診断に用いる設定速度が固定値である。電磁弁を駆動する駆動装置や当該駆動装置によって駆動される電磁弁には、所定のばらつきがあるので、設定速度が固定値である場合には電磁弁の故障を的確に検出できない虞がある。
【０００５】
本発明は、上述した事情に鑑みてなされたものであり、インジェクタ駆動回路の故障を従来よりも的確に検出することが可能なインジェクタ故障検出装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明では、インジェクタ故障検出装置に係る第１の解決手段として、インジェクタ駆動回路の状態量に基づいて前記インジェクタ駆動回路の故障検出を行うインジェクタ故障検出装置であって、前記インジェクタ駆動回路の負荷特性に基づいて実用設定値を設定する設定部と、前記実用設定値及び前記状態量に基づいて前記故障検出を行う故障検出部とを備える、という手段を採用する。
【０００７】

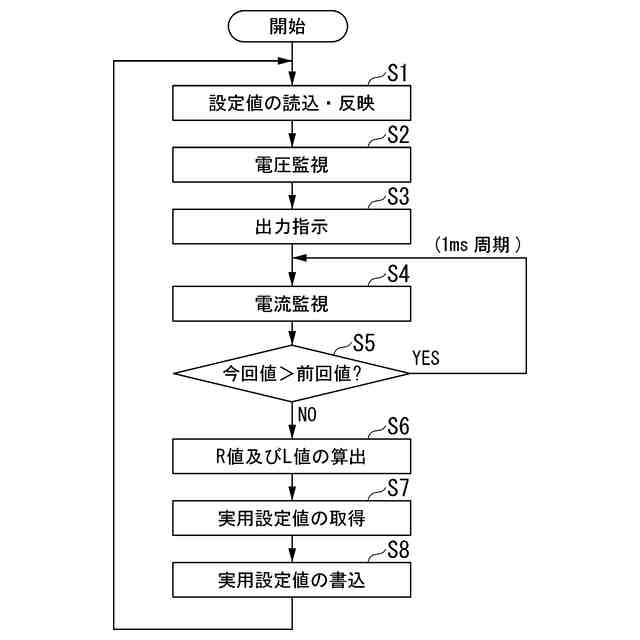

本発明では、インジェクタ故障検出装置に係る第２の解決手段として、上記第１の解決手段において、前記設定部は、前記インジェクタ駆動回路の負荷であるコイルの抵抗値及びインダクタンスに基づいて前記実用設定値を設定する、という手段を採用する。
【０００８】
本発明では、インジェクタ故障検出装置に係る第３の解決手段として、上記第１又は第２の解決手段において、前記状態量は、前記インジェクタ駆動回路の通電電流である、という手段を採用する。
【０００９】
本発明では、インジェクタ故障検出装置に係る第４の解決手段として、上記第３の解決手段において、前記故障検出部は、前記インジェクタ駆動回路を構成する複数の部品に関する複数の前記状態量に基づいて前記複数の部品について前記故障検出を行う、という手段を採用する。
【発明の効果】
【００１０】
本発明によれば、インジェクタ駆動回路の故障を従来よりも的確に検出することが可能なインジェクタ故障検出装置を提供することが可能である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
