公開番号2025142945
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042590
出願日2024-03-18
発明の名称樹脂筐体
出願人Astemo株式会社
代理人弁理士法人志賀国際特許事務所
主分類H05K 5/15 20250101AFI20250924BHJP(他に分類されない電気技術)
要約【課題】互いに締結される複数のパーツを有する樹脂筐体であって、嵌合片をパーツから離すように撓ませることなく、パーツ同士を締結可能とする。
【解決手段】樹脂ケース2が、天板部2aと、天板部2aの表面に立設された側壁部2bと、側壁部2bの表面から突出する突起部2cとを有し、樹脂カバー3が、天板部2aとの間に隙間を形成するように天板部2aに対向配置される底板部3aと、底板部3aの表面に立設され、側壁部2bの突起部2cが設けられた面と対向配置される嵌合片3bとを有し、嵌合片3bが、底板部3aの表面から嵌合片3bが延びる方向である延伸方向に沿って形成されると共に一端が開放端とされて延伸方向に突起部2cが挿抜可能な挿抜スリット30が設けられ、挿抜スリット30に挿入された突起部2cを、側壁部2bの表面から突起部2cが突出する方向と直交する方向から挟持する一対の挟持片31を有する。
【選択図】図2
特許請求の範囲【請求項１】
互いに締結される第１パーツと第２パーツとを有する樹脂筐体であって、
前記第１パーツは、
第１平板部と、
前記第１平板部の表面に立設された立設板部と、
前記立設板部の表面から突出する突起部と
を有し、
前記第２パーツは、
前記第１平板部との間に隙間を形成するように前記第１平板部に対向配置される第２平板部と、
前記第２平板部の表面に立設され、前記立設板部の前記突起部が設けられた面と対向配置される嵌合片と
を有し、
前記嵌合片は、
前記第２平板部の前記表面から前記嵌合片が延びる方向である延伸方向に沿って形成されると共に一端が開放端とされて前記延伸方向に前記突起部が挿抜可能な挿抜スリットが設けられ、
前記挿抜スリットに挿入された前記突起部を、前記立設板部の前記表面から前記突起部が突出する方向と直交する方向から挟持する一対の挟持片を有する
ことを特徴とする樹脂筐体。
続きを表示（約 580 文字）【請求項２】
前記挟持片は、前記立設板部の前記表面から前記突起部が突出する方向と直交する方向に弾性変形可能であることを特徴とする請求項１記載の樹脂筐体。
【請求項３】
前記突起部は、前記延伸方向に前記突起部を貫通する突起部スリットが設けられていることを特徴とする請求項１または２記載の樹脂筐体。
【請求項４】
前記突起部は、周面が前記挟持片との接触面である円柱状に形成されていることを特徴とする請求項１または２記載の樹脂筐体。
【請求項５】
前記立設板部は、前記嵌合片の少なくとも一部が収容可能な溝部を有し、
前記突起部は、前記溝部の底面から突出している
ことを特徴とする請求項１または２記載の樹脂筐体。
【請求項６】
前記立設板部の前記突起部が設けられた面と前記嵌合片の表面とが当接されていることを特徴とする請求項１または２記載の樹脂筐体。
【請求項７】
前記突起部と当該前記突起部を挟持する前記挟持片を有する前記嵌合片とを含む締結機構を複数備え、
前記延伸方向に沿った方向から見た樹脂筐体形状が多角形状であり、
前記多角形状の異なる辺の各々に前記締結機構が設けられている
ことを特徴とする請求項１または２記載の樹脂筐体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂筐体に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、特許文献１には、樹脂ケースと、樹脂ケースに装着される樹脂カバーとを備える樹脂筐体が開示されている。特許文献１に開示されているように、各種の電子機器などでは、電子部品や電子回路がプリント回路基板に組み込まれた状態で樹脂筐体に収容されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１９４９８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、樹脂カバーに嵌合片が設けられ、樹脂ケースに嵌合凸部が設けられている。樹脂カバーの嵌合片が樹脂ケースの嵌合凸部に嵌合することで、樹脂カバーが樹脂ケースに保持固定される。樹脂カバーを樹脂ケースに取り付ける場合には、嵌合片を樹脂ケースから離れる方向に撓ませる必要がある。このように、嵌合片を樹脂ケースから離れる方向に撓ませる必要がある場合には、嵌合片の厚み寸法を薄く形成する必要があり、嵌合片の剛性を高めることが困難となる。このため、例えば、多数の嵌合片を設ける必要が生じる。つまり、特許文献１のように、互いに締結される複数のパーツを有する樹脂筐体である場合に、一方のパーツに対して、他方のパーツから離れるように撓む嵌合片を設けると、嵌合片の剛性を確保しにくい。
【０００５】
本発明は、上述する問題点に鑑みてなされたもので、互いに締結される複数のパーツを有する樹脂筐体であって、嵌合片をパーツから離すように撓ませることなく、パーツ同士を締結可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上記課題を解決するための手段として、以下の構成を採用する。
【０００７】
本発明の第１の態様は、互いに締結される第１パーツと第２パーツとを有する樹脂筐体であって、上記第１パーツが、第１平板部と、上記第１平板部の表面に立設された立設板部と、上記立設板部の表面から突出する突起部とを有し、上記第２パーツが、上記第１平板部との間に隙間を形成するように上記第１平板部に対向配置される第２平板部と、上記第２平板部の表面に立設され、上記立設板部の上記突起部が設けられた面と対向配置される嵌合片とを有し、上記嵌合片が、上記第２平板部の上記表面から上記嵌合片が延びる方向である延伸方向に沿って形成されると共に上記延伸方向に上記突起部が挿抜可能な挿抜スリットが設けられ、上記挿抜スリットに挿入された上記突起部を、上記立設板部の上記表面から上記突起部が突出する方向と直交する方向から挟持する一対の挟持片を有するという構成を採用する。
【発明の効果】
【０００８】
本発明によれば、第１パーツの突起部を第２パーツの挿抜スリットに挿入し、突起部を嵌合片に設けられた挟持片に挟持させることで、第１パーツと第２パーツとを締結できる。挿抜スリットは、嵌合片が伸びる方向に沿って形成されており、一端が開放端となるように形成されている。このため、突起部が設けられた立設板部から嵌合片を離すように撓ませることなく、第１パーツと第２パーツとを締結することができる。つまり、本発明は、互いに締結される複数のパーツを有する樹脂筐体であって、嵌合片をパーツから離すように撓ませることなく、パーツ同士を締結することができる。このような本発明によれば、嵌合片を厚く形成することができ、嵌合片の剛性を向上させることができる。
【図面の簡単な説明】
【０００９】

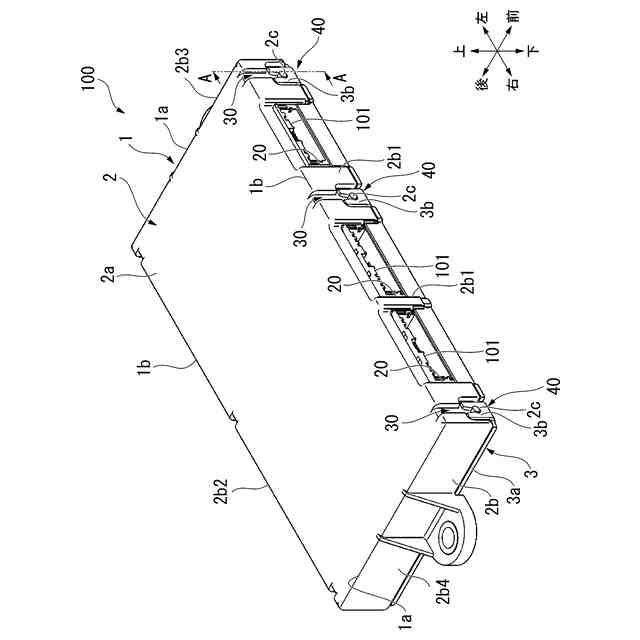

本発明の第１実施形態における樹脂筐体を備えるバッテリマネジメントユニットの概略構成を示す斜視図である。

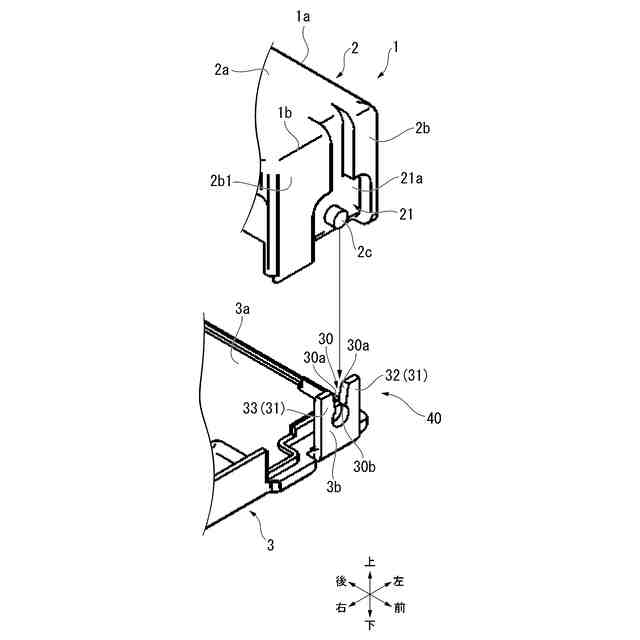

前壁部の１つの溝部を含む本発明の第１実施形態における樹脂筐体の分解拡大斜視図である。

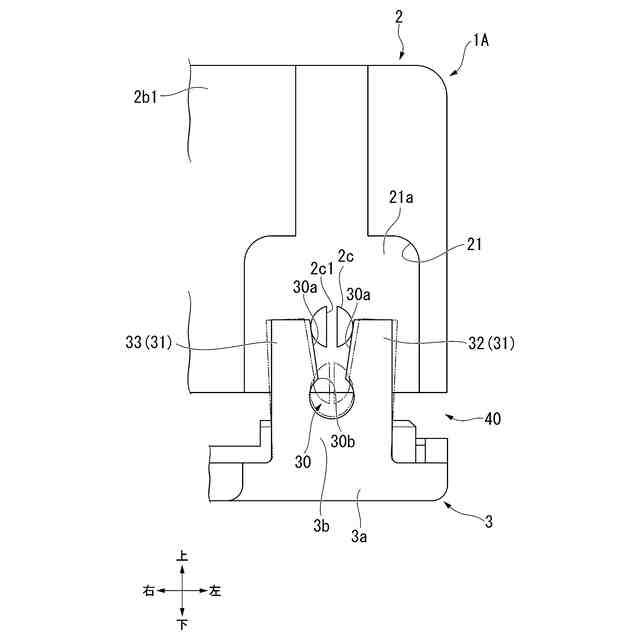

本発明の第１実施形態における樹脂筐体において、前方から見た、嵌合片を含む拡大正面図である。

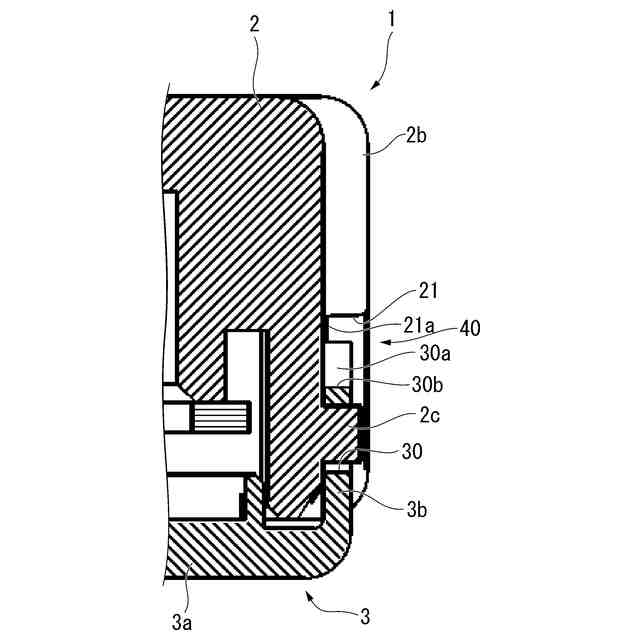

図１のＡ－Ａ断面図である。
前壁部の１つの溝部を含む本発明の第２実施形態における樹脂筐体の分解拡大斜視図である。
本発明の第２実施形態における樹脂筐体において、前方から見た、嵌合片を含む拡大正面図である。
前壁部の１つの溝部を含む本発明の第３実施形態における樹脂筐体の分解拡大斜視図である。
本発明の第３実施形態における樹脂筐体において、前方から見た、嵌合片を含む拡大正面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、本発明に係る樹脂筐体の一実施形態について説明する。
（【００１１】以降は省略されています）
