公開番号2025140437
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039845
出願日2024-03-14
発明の名称ワイヤハーネス
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H02G 3/04 20060101AFI20250919BHJP(電力の発電,変換,配電)
要約【課題】フラット配索材の歩留まりを向上させることができるワイヤハーネスを提供する。
【解決手段】ワイヤハーネス1は、フラット配索材100と、フラット配索材の第一の部分110を収容する第一ケース10と、第二の部分120を収容する第二ケース20と、を備え、第一の部分および第二の部分は、同じ延在方向Xに延在しており、第一ケースは、第一の部分を支持する第一支持壁と、第一支持壁から立設されて延在方向に延在する第一側壁14と、を有し、第二ケースは、第二の部分を支持する第二支持壁と、第二支持壁から立設されて延在方向に延在する第二側壁23と、を有し、第一側壁には、第一側壁を延在方向に並ぶ複数の第一片部14aに分割する隙間が設けられており、第二側壁は、隙間に挿入され、複数の第一片部と同一の線上に並ぶ。
【選択図】図6

特許請求の範囲【請求項１】
第一の部分と、第二の部分と、中間部と、を有するフラット配索材と、
前記第一の部分を収容する第一ケースと、
前記第二の部分を収容する第二ケースと、
を備え、
前記第一の部分および前記第二の部分は、同じ延在方向に延在しており、かつ前記延在方向と直交する幅方向に並んでおり、
前記中間部は、前記幅方向に沿って前記第一の部分の端部と前記第二の部分の端部とをつなぎ、
前記第一ケースは、前記第一の部分を支持する第一支持壁と、前記第一支持壁から立設されて前記延在方向に延在する第一側壁と、を有し、
前記第二ケースは、前記第二の部分を支持する第二支持壁と、前記第二支持壁から立設されて前記延在方向に延在する第二側壁と、を有し、
前記第一側壁には、前記第一側壁を前記延在方向に並ぶ複数の第一片部に分割する隙間が設けられており、
前記第二側壁は、前記隙間に挿入され、複数の前記第一片部と同一の線上に並ぶ
ことを特徴とするワイヤハーネス。
続きを表示（約 310 文字）【請求項２】
前記第二側壁には、前記第二側壁を前記延在方向に並ぶ複数の第二片部に分割する隙間が設けられており、
各前記第一片部は、隣り合う二つの前記第二片部の間に挿入され、
各前記第二片部は、隣り合う二つの前記第一片部の間に挿入される
請求項１に記載のワイヤハーネス。
【請求項３】
前記フラット配索材は、前記第一の部分と前記第二の部分との間に形成されて前記延在方向に延在するスリットを有し、
前記フラット配索材は、前記第一の部分および前記第二の部分によって前記第一側壁および前記第二側壁を挟み込むように配置される
請求項１に記載のワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネスに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、フレキシブルプリント基板等のフラット配索材がある。特許文献１には、長尺配線を容易に実現することが可能なフレキシブルプリント基板が開示されている。特許文献１のフレキシブルプリント基板は、導電部と導電部を覆う絶縁部とを有する第１帯状部材および第２帯状部材と、第１帯状部材の第１端部と第２帯状部材の第１端部とを連結する第１連結部材とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１７０６９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、長尺のフラット配索材の一部を第一ケースに収容させ、他の一部を第二ケースに収容させることが検討されている。一つのフラット配索材を二つのケースに収容する場合、二つのケースの隙間を考慮してフラット配索材の形状を設定する必要があり、フラット配索材の歩留まりの低下を招きやすい。フラット配索材および二つのケースを含むワイヤハーネスにおいて、フラット配索材の歩留まりを向上できることが望ましい。
【０００５】
本発明の目的は、フラット配索材の歩留まりを向上させることができるワイヤハーネスを提供することである。
【課題を解決するための手段】
【０００６】
本発明のワイヤハーネスは、第一の部分と、第二の部分と、中間部と、を有するフラット配索材と、前記第一の部分を収容する第一ケースと、前記第二の部分を収容する第二ケースと、を備え、前記第一の部分および前記第二の部分は、同じ延在方向に延在しており、かつ前記延在方向と直交する幅方向に並んでおり、前記中間部は、前記幅方向に沿って前記第一の部分の端部と前記第二の部分の端部とをつなぎ、前記第一ケースは、前記第一の部分を支持する第一支持壁と、前記第一支持壁から立設されて前記延在方向に延在する第一側壁と、を有し、前記第二ケースは、前記第二の部分を支持する第二支持壁と、前記第二支持壁から立設されて前記延在方向に延在する第二側壁と、を有し、前記第一側壁には、前記第一側壁を前記延在方向に並ぶ複数の第一片部に分割する隙間が設けられており、前記第二側壁は、前記隙間に挿入され、複数の前記第一片部と同一の線上に並ぶことを特徴とする。
【発明の効果】
【０００７】
本発明に係るワイヤハーネスにおいて、第一ケースの第一側壁には、第一側壁を延在方向に並ぶ複数の第一片部に分割する隙間が設けられており、第二ケースの第二側壁は、隙間に挿入され、複数の第一片部と同一の線上に並ぶ。本発明に係るワイヤハーネスによれば、フラット配索材の歩留まりを向上させることができるという効果を奏する。
【図面の簡単な説明】
【０００８】

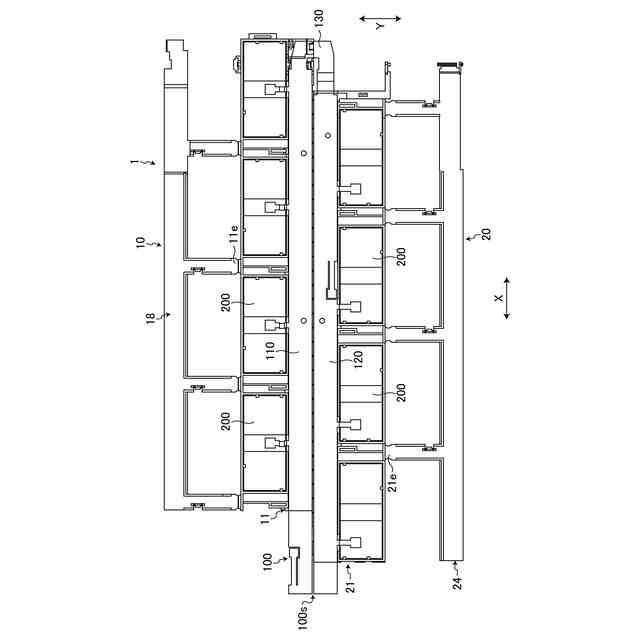

図１は、実施形態に係るワイヤハーネスの平面図である。

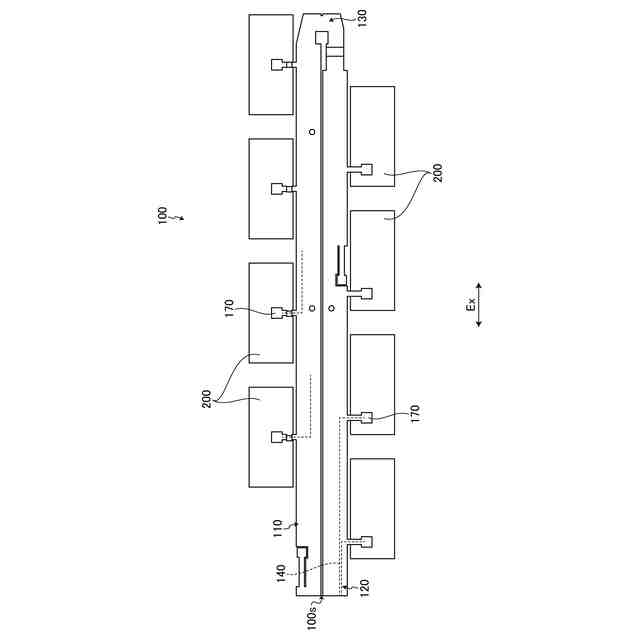

図２は、実施形態に係るフラット配索材の平面図である。

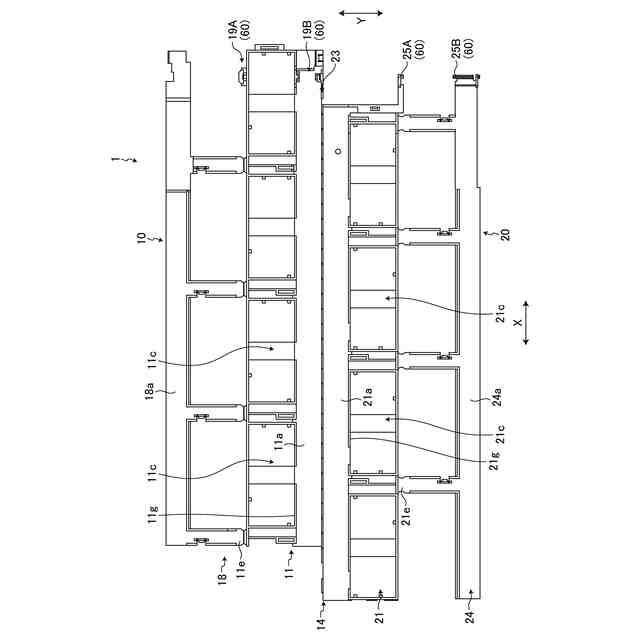

図３は、実施形態に係る第一ケースおよび第二ケースの平面図である。

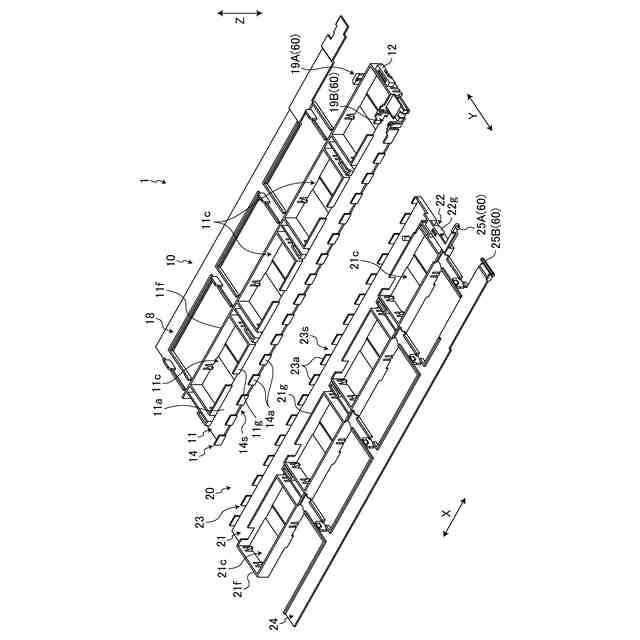

図４は、実施形態に係る第一ケースおよび第二ケースの斜視図である。
図５は、実施形態に係る第一ケースおよび第二ケースの斜視図である。

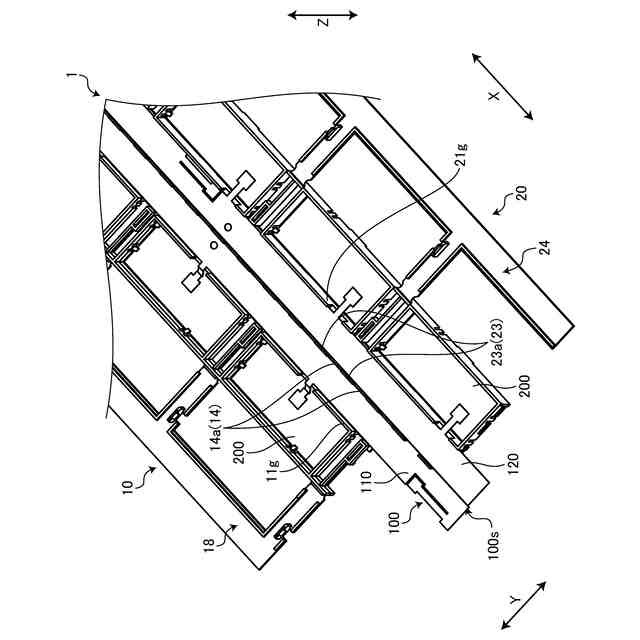

図６は、実施形態に係るワイヤハーネスの斜視図である。

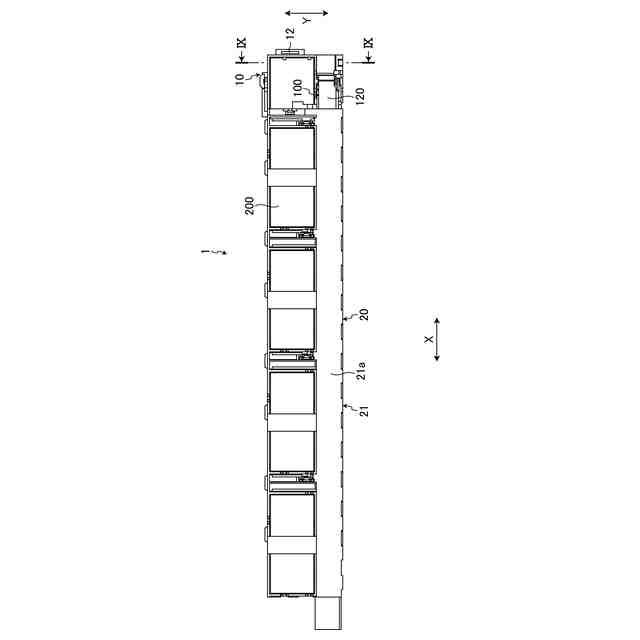

図７は、実施形態に係るワイヤハーネスの平面図である。
図８は、実施形態に係るワイヤハーネスの平面図である。
図９は、実施形態に係るワイヤハーネスの断面図である。

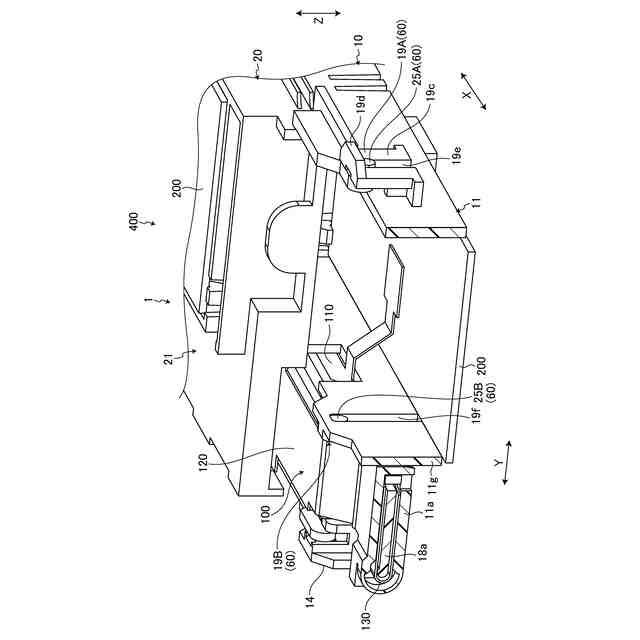

図１０は、実施形態に係るワイヤハーネスの斜視図である。
図１１は、実施形態に係るワイヤハーネスの斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係るワイヤハーネスにつき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図１１を参照して、実施形態について説明する。本実施形態は、ワイヤハーネスに関する。図１は、実施形態に係るワイヤハーネスの平面図、図２は、実施形態に係るフラット配索材の平面図、図３は、実施形態に係る第一ケースおよび第二ケースの平面図、図４および図５は、実施形態に係る第一ケースおよび第二ケースの斜視図、図６は、実施形態に係るワイヤハーネスの斜視図、図７および図８は、実施形態に係るワイヤハーネスの平面図、図９は、実施形態に係るワイヤハーネスの断面図、図１０および図１１は、実施形態に係るワイヤハーネスの斜視図である。
（【００１１】以降は省略されています）
