公開番号2025140116
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039298
出願日2024-03-13
発明の名称接続部用被覆材
出願人ヨツギ株式会社
代理人アクシス国際弁理士法人
主分類H01R 4/70 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】変形抵抗を小さくでき、作業性を向上できる接続部用被覆材を提供する。
【解決手段】カバー110と、カバー110の内面に設けられた粘着層120と、粘着層120の内面に設けられた保護フィルム130とを備え、保護フィルム130を介して粘着層120及びカバー110によりケーブルの接続部を被覆するための接続部用被覆材100であって、保護フィルム130は、粘着層120と部分的に付着されている。
【選択図】図4
特許請求の範囲【請求項１】
カバーと、
前記カバーの内面に設けられた粘着層と、
前記粘着層の内面に設けられた保護フィルムと
を備え、
前記保護フィルムを介して前記粘着層及び前記カバーによりケーブルの接続部を被覆するための接続部用被覆材であって、
前記保護フィルムは、前記粘着層と部分的に付着されている、
接続部用被覆材。
続きを表示（約 380 文字）【請求項２】
前記保護フィルムは、前記粘着層と付着された付着部と、前記粘着層と非付着な非付着部とを有しており、
前記付着部は、前記ケーブルの長手方向に延びるように線状に延在されている、
請求項１に記載の接続部用被覆材。
【請求項３】
前記非付着部と前記粘着層との間に介在するように前記粘着層の内面に設けられ、前記保護フィルムよりも薄いか又は柔軟な素材により構成された中間フィルムをさらに備えている、請求項２に記載の接続部用被覆材。
【請求項４】
前記保護フィルムは蛇腹状である、
請求項１に記載の接続部用被覆材。
【請求項５】
前記保護フィルムは互いに離間して設けられた複数の凸部を有しており、前記凸部の頂部が前記粘着層に付着されている、
請求項１に記載の接続部用被覆材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ケーブルの接続部用被覆材に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１～５に示されているように、絶縁や防水のために、例えば、高圧電線等のケーブルの接続部を被覆材で被覆することが従来より行われている。特に特許文献１には、分岐接続部（分岐部）を覆うためのシール材と、シール材を介して分岐接続部を覆うための（すなわち、シール材を更に外側から覆う）保護シートとを備えたシートが記載されている。シール材の主面のうち、分岐接続部との接触部分に対応する箇所には、ＰＥＴ、ポリエチレン、ポリエステル等で構成されたフィルムが配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１８７０６８号公報
特開２０１８－１８１６３２号公報
実用新案登録第２５１６３０２号公報
特許第５５０３７１０号公報
特開２００２－２５２９１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のシートでは、シール材の主面のうち、分岐部との接触部分に対応する箇所にフィルムが配置されている。このようなシートを分岐接続部の周囲に巻きつけようとしたとき、フィルムによってシール材及び保護シートの変形が阻害されて、シートを環状に変形させる際の変形抵抗が大きくなる。このため、従来構成では、作業性が低下している。
【０００５】
本発明は、上記のような課題を解決するためになされたものであり、その目的の一つは、変形抵抗を小さくでき、作業性を向上できる接続部用被覆材を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る接続部用被覆材は、カバーと、前記カバーの内面に設けられた粘着層と、前記粘着層の内面に設けられた保護フィルムとを備え、前記保護フィルムを介して前記粘着層及び前記カバーによりケーブルの接続部を被覆するための接続部用被覆材であって、前記保護フィルムは、前記粘着層と部分的に付着されている。
【発明の効果】
【０００７】
本発明の分岐接続部用被覆材の一実施形態によれば、保護フィルムが全面的に粘着層と付着されている場合と比較して保護フィルムによる粘着層及びカバーの変形阻害を小さくできる。これにより、変形抵抗を小さくでき、作業性を向上できる。
【図面の簡単な説明】
【０００８】

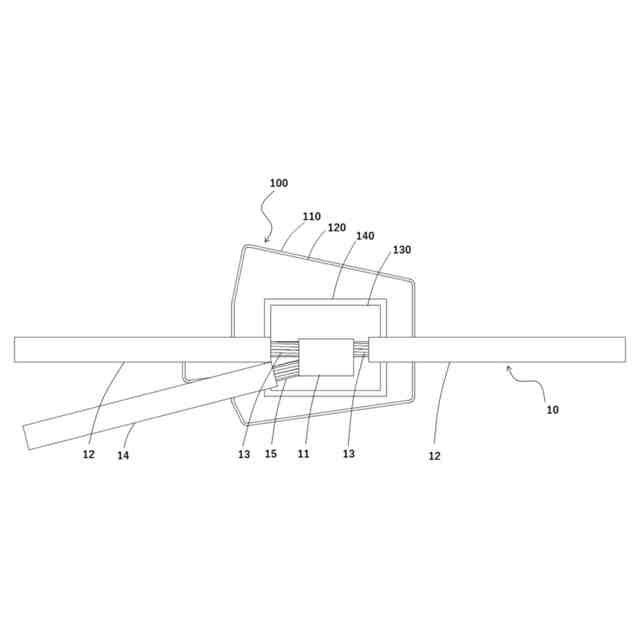

本発明の実施形態である接続部用被覆材の構成であって、ケーブルの接続部を被覆する前の状態を示す正面図である。
図１の接続部用被覆材の斜視図である。
図１の接続部用被覆材がケーブルの接続部を被覆した後の状態を示す正面図である。

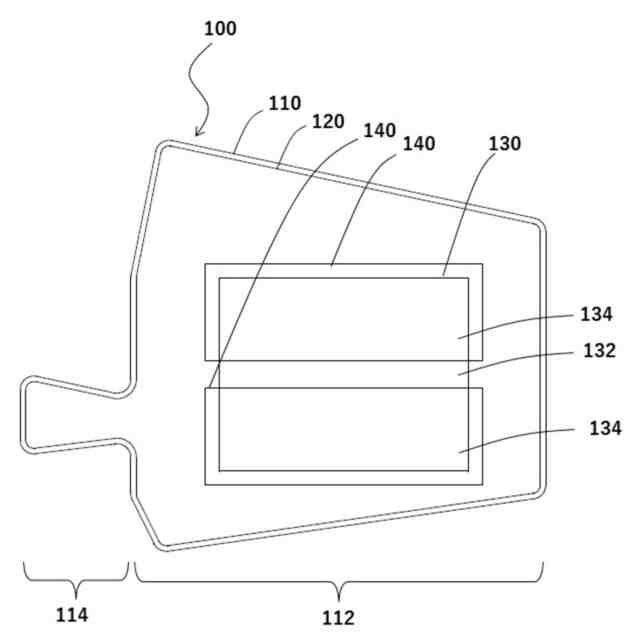

図１の接続部用被覆材を説明するための正面図である。
図１の接続部用被覆材の別の態様の保護フィルムを説明するための正面図である。

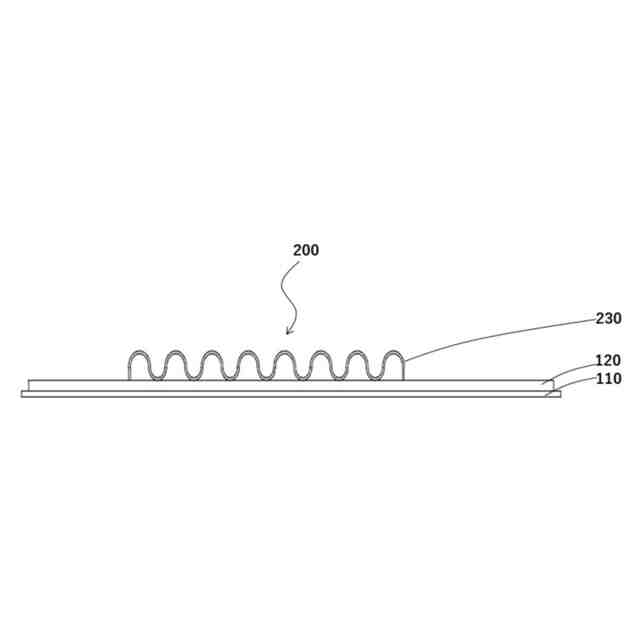

図５の接続部用被覆材の断面図である。
図１の接続部用被覆材の別の態様の保護フィルムを説明するための正面図である。
図７の接続部用被覆材の断面図である。
図１の接続部用被覆材の別の態様の構成であって、ケーブルの接続部を被覆する前の状態を示す正面図である。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態について、図面を参照して説明する。本発明は各実施の形態に限定されるものではなく、その要旨を逸脱しない範囲で構成要素を変形して具体化できる。また、各実施形態に開示されている複数の構成要素の適宜な組み合わせにより、種々の発明を形成できる。例えば、実施の形態に示される全構成要素からいくつかの構成要素を削除してもよい。さらに、異なる実施形態の構成要素を適宜組み合わせてもよい。
【００１０】
図１は本発明の実施形態である接続部用被覆材１００の構成であって、ケーブル１０の接続部１１を被覆する前の状態を示す正面図であり、図２は図１の接続部用被覆材１００の斜視図であり、図３は図１の接続部用被覆材１００がケーブル１０の接続部１１を被覆した後の状態を示す正面図であり、図４は図１の接続部用被覆材１００を説明するための正面図である。
（【００１１】以降は省略されています）
