特許ウォッチ

公開番号2025137332
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024099598
出願日2024-06-20
発明の名称樹脂組成物、樹脂層、積層体及び容器
出願人株式会社イノベックス
代理人個人
主分類C08L 101/00 20060101AFI20250911BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】分子量分布を制御した樹脂成分を使用することで、無機粒子の分散性に優れ、それを用いた容器等が物理的な要求(成形性、耐衝撃性、耐熱性)を満たす樹脂組成物、樹脂層、積層体及び容器を提供する。
【解決手段】 1種又は2種以上の樹脂成分と、1種又は2種以上の無機粒子と、を含有し、前記樹脂成分の樹脂浸透クロマトグラフィー(GPC)による微分分子量分布曲線において、4.5以上6.5以下にピークトップを有するピークの半値幅が、0.90以上2.00以下である、樹脂組成物、当該樹脂組成物を用いた樹脂層、積層体及び容器である。
【選択図】図1
特許請求の範囲【請求項１】
１種又は２種以上の樹脂成分と、
１種又は２種以上の無機粒子と、を含有し、
前記樹脂成分の樹脂浸透クロマトグラフィー（ＧＰＣ）による微分分子量分布曲線において、４．５以上６．５以下にピークトップを有するピークの半値幅が、０．９０以上２．００以下である、樹脂組成物。
続きを表示（約 570 文字）【請求項２】
前記樹脂成分として、１種又は２種以上の熱可塑性樹脂を含有する、請求項１に記載の樹脂組成物。
【請求項３】
前記熱可塑性樹脂として、ポリオレフィン系樹脂を含有する、請求項２に記載の樹脂組成物。
【請求項４】
前記樹脂成分の、多分散度（Ｍｗ／Ｍｎ）が、１．５以上９．０以下である、請求項１に記載の樹脂組成物。
【請求項５】
前記無機粒子として、炭酸カルシウムを含有する、請求項１に記載の樹脂組成物。
【請求項６】
前記無機粒子のメディアン径（Ｄ
５０
）が、１μｍ以上１００μｍ以下である、請求項１に記載の樹脂組成物。
【請求項７】
前記樹脂成分の合計の含有量を前記無機粒子の合計の含有量で除した値（前記樹脂成分の合計の含有量（質量ｇ）／前記無機粒子の合計の含有量（質量ｇ））が、０．４以上２．０以下である、請求項１に記載の樹脂組成物。
【請求項８】
更に添加剤を含有する、請求項１に記載の樹脂組成物。
【請求項９】
請求項１に記載の樹脂組成物を用いた、樹脂層。
【請求項１０】
請求項９に記載の樹脂層及び１層又は２層の表面層を含む、積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【背景技術】
【０００１】
樹脂成型容器は、食品包装をはじめ、飲料、食料油、精密機器、文房具、ねじ又はナット等の工業製品、洗剤、シャンプー、調味料など、液体又は固体のさまざまな製品のための容器として使用されている（例えば特許文献１）。これは、樹脂が、容易に要求される形状に成形することができるからであり、また化学的及び物理的な耐久性が高いという特性を有するからである。
続きを表示（約 1,600 文字）【０００２】
また、食品容器として必要十分な剛性と強度を達成するために、積層シートにおける断熱基材層を特定の樹脂組成とする検討が行われていた（特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開平０８－２４４７４７号公報
特開２０２１－３７７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明では、分子量分布を制御した樹脂成分を使用することで、無機粒子の分散性に優れ、それを用いた容器等が物理的な要求（成形性、耐衝撃性、耐熱性）を満たす樹脂組成物、樹脂層、積層体及び容器を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明者は、上記の課題を解決すべく鋭意検討した結果、下記の［１］～［６］を提供する。
［１］１種又は２種以上の樹脂成分と、１種又は２種以上の無機粒子と、を含有し、前記樹脂成分の樹脂浸透クロマトグラフィー（ＧＰＣ）による微分分子量分布曲線において、４．５以上６．５以下にピークトップを有するピークの半値幅が、０．９０以上２．００以下である、樹脂組成物。
［２］［１］に記載の樹脂組成物を用いた、樹脂層。
［３］［２］に記載の樹脂層及び１層又は２層の表面層を含む、積層体。
［４］［２］に記載の樹脂層を含む、容器。
［５］［３］に記載の積層体を含む、容器。
［６］［４］又は［５］に記載の容器及び内容物を含む、物品。
【発明の効果】
【０００６】
本発明によれば、分子量分布を制御した樹脂成分を使用することで、無機粒子の分散性に優れ、それを用いた容器等が物理的な要求（成形性、耐衝撃性、耐熱性）を満たす樹脂組成物、樹脂層、積層体及び容器を提供することができる。
【図面の簡単な説明】
【０００７】

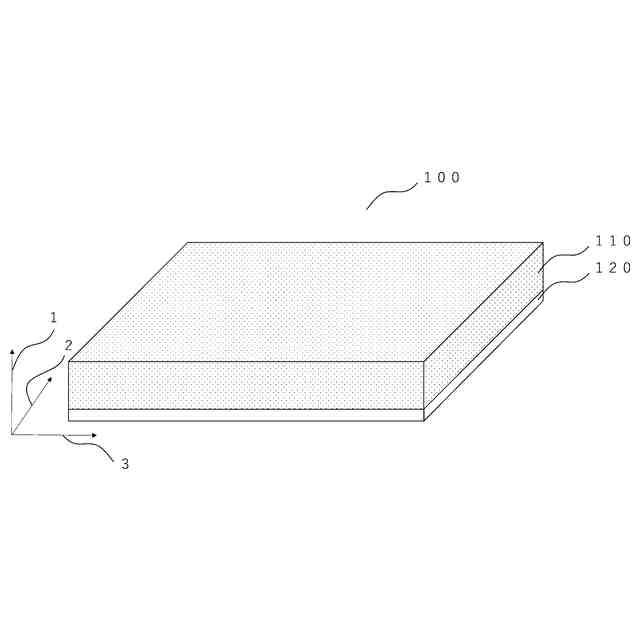

表面層１２０を１層含む本実施形態の積層体の模式図である。
本実施形態の樹脂組成物、樹脂層、積層体、容器及び物品の製造方法（マスターバッチを用いない例）に関する概念図である。
本実施形態の樹脂組成物、樹脂層、積層体、容器及び物品の製造方法（マスターバッチを用いた例）に関する概念図である。
半値幅の求め方の概念図である。

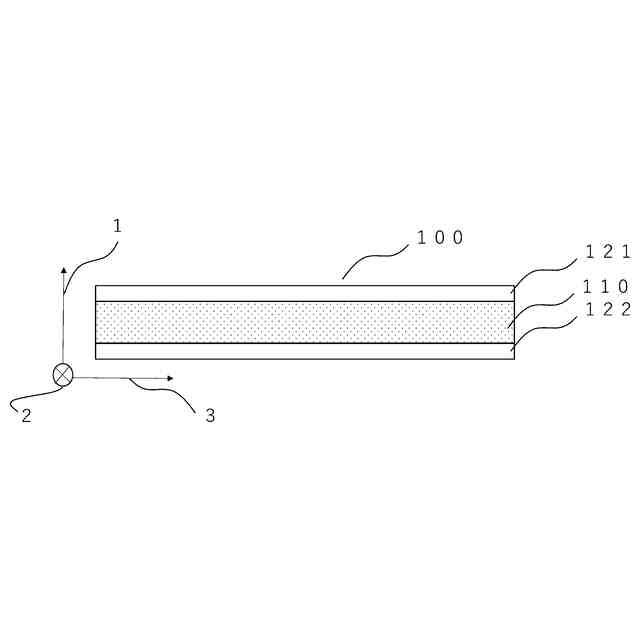

表面層１２１及び表面層１２２を含む本実施形態の積層体の模式図である。
【発明を実施するための形態】
【０００８】
前記特許文献１には、特定の層構成を有する樹脂ボトルに関する発明が記載されている。しかしこの樹脂ボトルは保形性の付与に関する記載はあるものの、無機粒子の分散性を改善すること及び耐衝撃性に関する検討はなされていない。
【０００９】
前記特許文献２には、無機充填剤としてタルクのみを２０％程度含有する積層シートが記載されているものの、特定の分子量分布を有する樹脂組成物を使用することについて、その効果について検討はなされていない。
【００１０】
現在、容器等に使用される樹脂組成物には、環境に配慮しつつ、物理的な要求（成形性、耐衝撃性、耐熱性等）を改善することが求められている。環境配慮型樹脂組成物は、樹脂組成物中の樹脂成分の含有量を減少させるため、無機粒子の含有量を増大させることが求められている。無機粒子はその含有量を増加させることで、樹脂組成物を用いた樹脂層の耐熱性を改善することができるが、樹脂成分への分散性が低いため、その含有量の上限値には制限がある。また、無機粒子の含有量が増加するとともに前記の成形性、耐衝撃性が低下すること及び樹脂層を容器に成形する際の成形性が低下することが知られている。
（【００１１】以降は省略されています）

関連特許
