特許ウォッチ

公開番号2025136692
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035461
出願日2024-03-08
発明の名称電磁波吸収部材
出願人リンテック株式会社
代理人個人,個人,個人
主分類H05K 9/00 20060101AFI20250911BHJP(他に分類されない電気技術)
要約【課題】電磁波吸収特性が劣化したり、貼付性が損なわれたりすることを抑制することができる電磁波吸収部材を提供する。
【解決手段】導電体パターン12を有する抵抗層10と、粘着剤層20と、スペーサ層30と、反射層40と、を有し、抵抗層10と、粘着剤層20と、スペーサ層30と、反射層40とがこの順に積層されており、粘着剤層20の一方の面20aが、抵抗層10における導電体パターン12が配置されている面と接し、粘着剤層20の他方の面20bが、スペーサ層30と接し、粘着剤層20は、スペーサ層30に対する40℃における保持力が10000秒以上である、電磁波吸収部材。
【選択図】図1
特許請求の範囲【請求項１】
導電体パターンを有する抵抗層と、粘着剤層と、スペーサ層と、反射層と、を有し、
前記抵抗層と、前記粘着剤層と、前記スペーサ層と、前記反射層とがこの順に積層されており、
前記粘着剤層の一方の面が、前記抵抗層における前記導電体パターンが配置されている面と接し、
前記粘着剤層の他方の面が、前記スペーサ層と接し、
前記粘着剤層は、前記スペーサ層に対する４０℃における保持力が１００００秒以上である、電磁波吸収部材。
続きを表示（約 230 文字）【請求項２】
前記粘着剤層が防錆剤を含有する、請求項１に記載の電磁波吸収部材。
【請求項３】
前記粘着剤層は、ステンレス板に対する粘着力が２０Ｎ／２５ｍｍ以上である、請求項１または２に記載の電磁波吸収部材。
【請求項４】
前記抵抗層が基材フィルムを有し、前記基材フィルムと前記スペーサ層の線膨張係数の差の絶対値が２０×１０
－５
Ｋ
－１
以下である、請求項１または２に記載の電磁波吸収部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁波吸収部材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
所定の周波数の電磁波を選択的に吸収するシート状の電磁波吸収部材が知られている。
電磁波吸収部材は、酸性やアルカリ性の飛沫の接触が予定される過酷な環境下において用いられることもある。
【０００３】
従来、λ／４型の電磁波吸収部材としては、導電体層と、スペーサ層と、反射層とを備え、導電体層と、スペーサ層と、反射層とがこの順に積層された複層構成を有するものが知られている（例えば、特許文献１参照）。このような電磁波吸収部材では、各層の貼合に粘着層が設けられている場合が多い。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２０／１７９３４９号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の電磁波吸収部材では、温度サイクルが生じると、各層の熱膨張係数の差や粘着力の関係から、各層が剥離あるいはカールすることで、導電体層の導電体パターンの劣化に起因して電磁波吸収特性が劣化したり、貼付性が損なわれたりするという課題があった。
【０００６】
本発明は、上記事情に鑑みてなされたものであって、電磁波吸収特性が劣化したり、貼付性が損なわれたりすることを抑制することができる電磁波吸収部材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、以下の態様を有する。
［１］導電体パターンを有する抵抗層と、粘着剤層と、スペーサ層と、反射層と、を有し、
前記抵抗層と、前記粘着剤層と、前記スペーサ層と、前記反射層とがこの順に積層されており、
前記粘着剤層の一方の面が、前記抵抗層における前記導電体パターンが配置されている面と接し、
前記粘着剤層の他方の面が、前記スペーサ層と接し、
前記粘着剤層は、前記スペーサ層に対する４０℃における保持力が１００００秒以上である、電磁波吸収部材。
［２］前記粘着剤層が防錆剤を含有する、［１］に記載の電磁波吸収部材。
［３］前記粘着剤層は、ステンレス板に対する粘着力が２０Ｎ／２５ｍｍ以上である、［１］または［２］に記載の電磁波吸収部材。
［４］前記抵抗層が基材フィルムを有し、前記基材フィルムと前記スペーサ層の線膨張係数の差の絶対値が２０×１０
－５
Ｋ
－１
以下である、［１］～［３］のいずれかに記載の電磁波吸収部材。
【発明の効果】
【０００８】
本発明によれば、電磁波吸収特性が劣化したり、貼付性が損なわれたりすることを抑制することができる電磁波吸収部材を提供することができる。
【図面の簡単な説明】
【０００９】

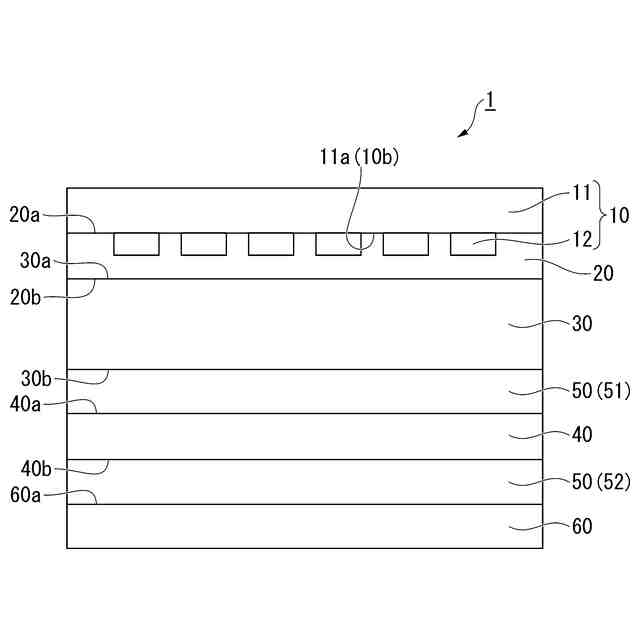

本発明の一実施形態に係る電磁波吸収部材を模式的に示し、厚みに沿う面の断面図である。

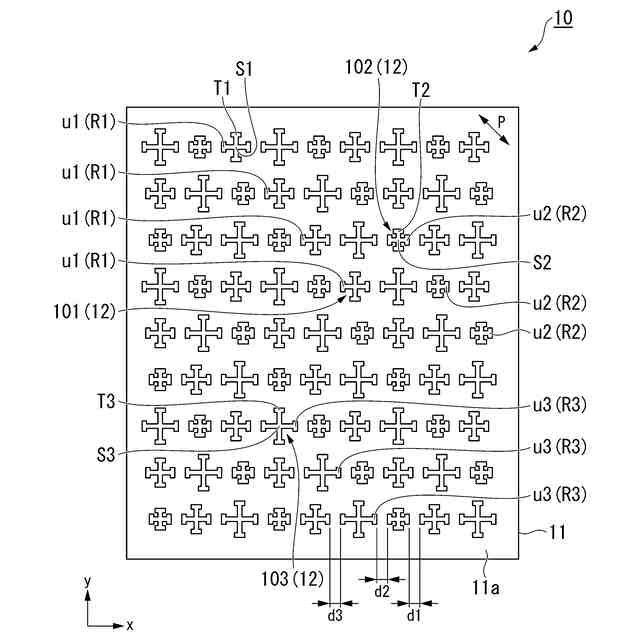

本発明の一実施形態に係る電磁波吸収部材を構成する抵抗層の一例を示す上面図である。
【発明を実施するための形態】
【００１０】
本発明の電磁波吸収部材の実施の形態について説明する。
なお、本実施の形態は、発明の趣旨をより良く理解させるために具体的に説明するものであり、特に指定のない限り、本発明を限定するものではない。
（【００１１】以降は省略されています）
