特許ウォッチ

公開番号2025136490
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035105
出願日2024-03-07
発明の名称硬化性組成物および硬化物
出願人株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08F 293/00 20060101AFI20250911BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】強度が向上した硬化物を与える硬化性組成物を提供する。あるいは、耐候性が向上した硬化物を与える硬化性組成物を提供する。
【解決手段】本発明の一態様に係る硬化性組成物は、成分A:シリル基を有する(メタ)アクリル系重合体、成分B:NH基を有するヒンダードアミン化合物、成分C:強塩基および成分D:硬化触媒を含んでいる。成分Aは、特定の条件を満たす重合体である。
【選択図】なし
特許請求の範囲【請求項１】
下記成分Ａ～Ｄを含んでいる、硬化性組成物：
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：ＮＨ基を有するヒンダードアミン化合物；
成分Ｃ：強塩基；
成分Ｄ：硬化触媒；
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造またはＸＹＸトリブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で２．０個より多く、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下である。
続きを表示（約 890 文字）【請求項２】
上記Ｙブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、上記Ｙブロックに含まれている全ての繰り返し単位の重量を基準として、０重量％以上５重量％未満である、請求項１に記載の硬化性組成物。
【請求項３】
上記成分Ａは、ＣＨ
２
＝Ｃ（Ｒ
１
）ＣＯＯＲ
２
（式中、Ｒ
１
は水素原子またはメチル基であり、Ｒ
２
は炭素数が９個以上の基である）に由来する繰り返し単位を１重量％以上含んでいる、請求項１に記載の硬化性組成物。
【請求項４】
上記成分Ａの数平均分子量は、２，０００～５０，０００である、請求項１に記載の硬化性組成物。
【請求項５】
上記成分Ｂは、ＮＨ基を２個以上有している、請求項１に記載の硬化性組成物。
【請求項６】
上記成分Ｃは、無機塩または３級アミンである、請求項１に記載の硬化性組成物。
【請求項７】
請求項１～６のいずれか１項に記載の硬化性組成物を硬化させてなる、硬化物。
【請求項８】
下記成分Ａ～Ｄを含んでいる硬化性組成物の製造方法であって、
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：ＮＨ基を有するヒンダードアミン化合物；
成分Ｃ：強塩基；
成分Ｄ：硬化触媒；
下記工程１および工程２を有する、製造方法：
工程１：成分Ａおよび成分Ｂを混合し、静置する工程；
工程２：上記工程１において得られた混合物に、成分Ｄを混合する工程；
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造またはＸＹＸトリブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で２．０個より多く、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下である。

発明の詳細な説明【技術分野】
【０００１】
本発明は、硬化性組成物および硬化物に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
シリル基を有する重合体分子は、シリル基が加水分解することにより、他の重合体分子との間でシロキサン結合を形成する。この架橋反応により、ゴム状の硬化物が得られる。このような重合体分子を含有している硬化性組成物は、シーリング材、接着剤、塗料などに使用されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／０４８１５５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような従来技術に開示されている硬化性組成物には、得られる硬化物の強度を向上させる余地が残されていた。また、特許文献１のような従来技術に開示されている硬化性組成物には、得られる硬化物の耐候性を向上させる余地が残されていた。
【０００５】
本発明の一態様は、強度が向上した硬化物を与える硬化性組成物を提供することを目的とする。本発明の他の態様は、耐候性が向上した硬化物を与える硬化性組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る硬化性組成物は、下記成分Ａ～Ｄを含んでいる：
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：ＮＨ基を有するヒンダードアミン化合物；
成分Ｃ：強塩基；
成分Ｄ：硬化触媒；
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造またはＸＹＸトリブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で２．０個より多く、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下である。
【０００７】
また、本発明の別の一態様は、下記成分Ａ～Ｄを含んでいる硬化性組成物の製造方法であって、
成分Ａ：シリル基を有する（メタ）アクリル系重合体；
成分Ｂ：ＮＨ基を有するヒンダードアミン化合物；
成分Ｃ：強塩基；
成分Ｄ：硬化触媒；
下記工程１および工程２を有する：
工程１：成分Ａおよび成分Ｂを混合し、静置する工程；
工程２：上記工程１において得られた混合物に、成分Ｄを混合する工程；
ここで、上記成分Ａは、
ＸブロックおよびＹブロックを有するＸＹジブロック構造またはＸＹＸトリブロック構造を分子中に有しており、
上記Ｘブロックに含まれているシリル基含有（メタ）アクリル酸エステルモノマー由来の繰り返し単位は、平均で２．０個より多く、
分子量分布（Ｍｗ／Ｍｎ）は１．８以下である。
【発明の効果】
【０００８】
本発明の一態様によれば、強度が向上した硬化物を与える硬化性組成物が提供される。本発明の他の態様によれば、耐候性が向上した硬化物を与える硬化性組成物が提供される。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態の一例について詳細に説明するが、本発明は、下記の各実施形態に限定されず、請求項に示した範囲で種々の変更を施してよい。異なる実施形態に記載されている技術的手段を組合せた実施形態も、本発明の技術的範囲に含まれる。
【００１０】
本明細書において特記しない限り、数値範囲を表す「Ａ～Ｂ」は、「Ａ以上、Ｂ以下」を意味する。本明細書において、「（メタ）アクリル」とは、「アクリルおよび／またはメタクリル」を意味する。本明細書において特記しない限り、「シリル基」とは、「加水分解性シリル基」を意味する。一実施形態において、シリル基は、アルコキシシリル基である。

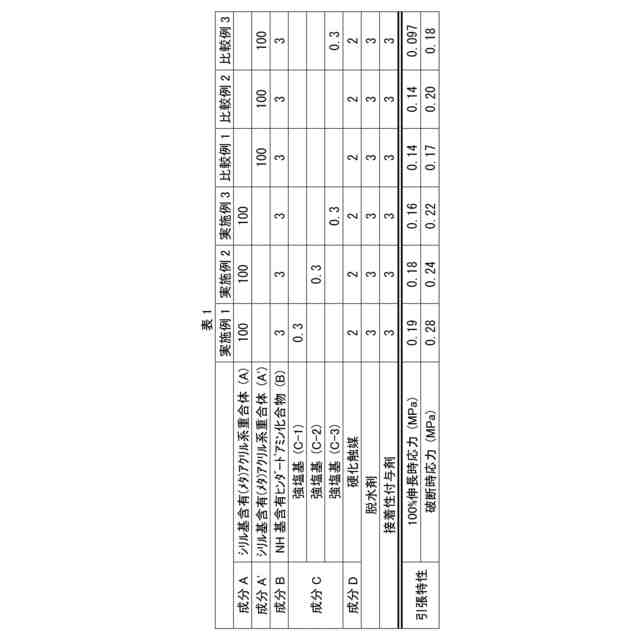

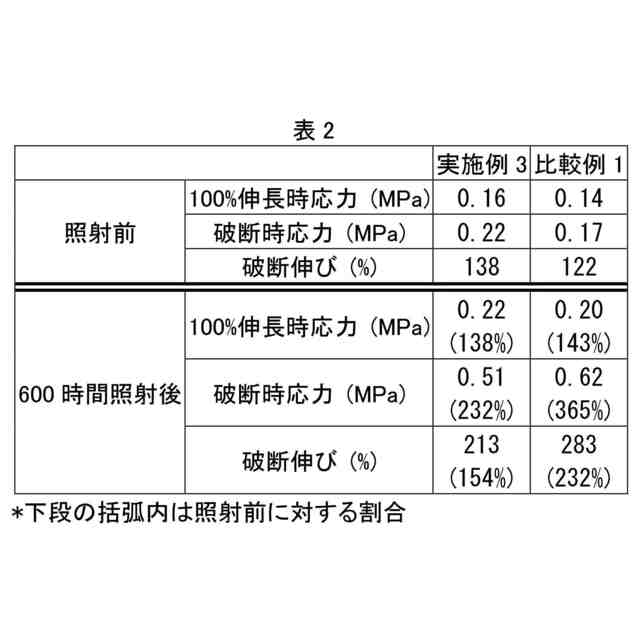

（【００１１】以降は省略されています）

関連特許
