特許ウォッチ

公開番号2025136212
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034497
出願日2024-03-07
発明の名称粘着剤組成物、粘着剤及び粘着シート
出願人三菱ケミカル株式会社
代理人
主分類C09J 133/00 20060101AFI20250911BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】無色かつ透明性が求められる用途にも適用できる粘着剤組成物であって、高温に晒された際の着色が小さく、硬化時の粘着物性にも優れる粘着剤が得られる粘着剤組成物;前記粘着剤組成物が架橋されてなる粘着剤、及び前記粘着剤からなる粘着剤層を有する粘着シートを提供すること
【解決手段】
アクリル系樹脂(A)とラジカル重合性化合物(B)を含有する粘着剤組成物であって、
前記アクリル系樹脂(A)の動的粘弾性によるガラス転移温度が-35℃以下であり、
前記ラジカル重合性化合物(B)がフェノール性水酸基を1つとラジカル重合反応性基を少なくとも1つ有するラジカル重合性化合物(b1)を含有する、粘着剤組成物。
【選択図】なし
特許請求の範囲【請求項１】
アクリル系樹脂（Ａ）とラジカル重合性化合物（Ｂ）を含有する粘着剤組成物であって、
前記アクリル系樹脂（Ａ）の動的粘弾性によるガラス転移温度が－３５℃以下であり、
前記ラジカル重合性化合物（Ｂ）がフェノール性水酸基を１つとラジカル重合反応性基を少なくとも１つ有するラジカル重合性化合物（ｂ１）を含有する、粘着剤組成物。
続きを表示（約 710 文字）【請求項２】
前記アクリル系樹脂（Ａ）が、分岐構造のアルキル基を有する共重合性モノマー（ａ１）由来の構造単位を含有する、請求項１記載の粘着剤組成物。
【請求項３】
前記アクリル系樹脂（Ａ）の全構造単位に対して、前記分岐構造のアルキル基を有する共重合性モノマー（ａ１）由来の構造単位の含有量が５０重量％以上である、請求項２に記載の粘着剤組成物。
【請求項４】
前記分岐構造のアルキル基を有する共重合性モノマー（ａ１）が２－エチルヘキシルアクリレート（ａ１－１）である、請求項２に記載の粘着剤組成物。
【請求項５】
前記アクリル系樹脂（Ａ）が官能基含有モノマー（ａ２）由来の構造単位を含有する、請求項１記載の粘着剤組成物。
【請求項６】
前記アクリル系樹脂（Ａ）の全構造単位に対して、前記官能基含有モノマー（ａ２）由来の構造単位の含有量が０超～１５重量％である、請求項５に記載の粘着剤組成物。
【請求項７】
り、前記官能基含有モノマー（ａ２）が水酸基含有モノマー（ａ２－１）である、請求項５記載の粘着剤組成物。
【請求項８】
前記ラジカル重合性化合物（Ｂ）の含有量が、アクリル系樹脂（Ａ）１００重量部に対して０．０１～１０重量部である、請求項１に記載の粘着剤組成物。
【請求項９】
さらに架橋剤（Ｃ）を含有する、請求項１に記載の粘着剤組成物。
【請求項１０】
前記架橋剤（Ｃ）が活性エネルギー線架橋剤（ｃ１）を含有する請求項９記載の粘着剤組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤組成物、粘着剤及び粘着シートに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
近年、テレビやパソコン用モニター、ノートパソコンや携帯電話、スマートフォン、タブレット端末等のモバイル機器において、ディスプレイと位置入力装置を組み合わせたタッチパネルが広く用いられている。なかでも、静電容量式タッチパネルが一般的に普及している。
タッチパネルは、通常、有機ＥＬ又は液晶からなるディスプレイ、透明電導膜基板（ＩＴＯ基板）、保護フィルム（保護ガラス）から構成される。これらのタッチパネルの部材の貼り合わせには透明粘着シートが用いられている。
【０００３】
有機ＥＬ等のフレキシブルデバイスからなるディスプレイは、その特徴から平面、曲面、さらには折り畳み式や巻き取り式まで様々な形状のディスプレイに使用することが可能である。特に折り畳み式のディスプレイにおいては、繰り返し折り曲げても剥がれず、割れも生じないことが求められている。折り畳み式ディスプレイを貼り合わせる透明粘着シートにおいては、局所的に大きな形状変化が生じ、強い応力が発生する為、応力がかかっても剥離しない、高い剥離力と、大きな形状変化に追従するための、高い柔軟性の両立が求められている。このような要求に対して特許文献１～２が提案されている。
【０００４】
特許文献１には、特定の構造を有する単量体、重合体を含有する硬化性組成物が、硬化物のガラス転移温度が低く、高い柔軟性を維持したまま、剥離力の向上を示す、硬化性組成物、硬化物、及び共重合体が開示されている。
また、特許文献２には、特定の構造を有する化合物と、反応性二重結合を持ったイソシアネート化合物とを、活性水素を発生しうる酸触媒の存在下で反応させて反応物を得る工程を有する接着・粘着層形成用の重合性化合物の製造方法が開示されている。かかる製造方法は、接着性や粘着性を付与する、又は接着性や粘着性をさらに増強し、接着性や粘着性に優れた接着層等を各種の基材上に形成しうる接着・粘着層形成用組成物や接着・粘着性重合体を調製することが可能な重合性化合物の効率的な製造方法である。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１６５３３５号公報
特開２０２３－１５２８２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら特許文献１又は２のいずれにおいても、着色については考慮されておらず、高温に晒された際に着色する恐れがあった。そのため、高温に晒された際の着色については、改良の余地がある。また、特許文献１では剥離強度の向上が見られているものの、その剥離強度についても改良の余地があるものであった。
【０００７】
そこで、本発明は、無色かつ透明性が求められる用途にも適用できる粘着剤組成物であって、高温に晒された際の着色が小さく、硬化時の粘着物性にも優れる粘着剤が得られる粘着剤組成物；前記粘着剤組成物が架橋されてなる粘着剤、及び前記粘着剤からなる粘着剤層を有する粘着シートを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明者が鋭意検討した結果、特定構造を有するラジカル重合性化合物とアクリル系樹脂を含有する粘着剤組成物を用いることで、上記の課題が解決することを見出した。
【０００９】
すなわち、本発明は、下記の構成要件［１］～［１５］を有する。
［１］アクリル系樹脂（Ａ）とラジカル重合性化合物（Ｂ）を含有する粘着剤組成物であって、
前記アクリル系樹脂（Ａ）の動的粘弾性によるガラス転移温度が－３５℃以下であり、
前記ラジカル重合性化合物（Ｂ）がフェノール性水酸基を１つとラジカル重合反応性基を少なくとも１つ有するラジカル重合性化合物（ｂ１）を含有する、粘着剤組成物。
［２］
前記アクリル系樹脂（Ａ）が、分岐構造のアルキル基を有する共重合性モノマー（ａ１）由来の構造単位を含有する、［１］記載の粘着剤組成物。
［３］
前記アクリル系樹脂（Ａ）の全構造単位に対して、前記分岐構造のアルキル基を有する共重合性モノマー（ａ１）由来の構造単位の含有量が５０重量％以上である、［１］又は［２］に記載の粘着剤組成物。
［４］
前記分岐構造のアルキル基を有する共重合性モノマー（ａ１）が２－エチルヘキシルアクリレート（ａ１－１）である、［１］～［３］いずれか一つに記載の粘着剤組成物。
［５］
前記アクリル系樹脂（Ａ）が官能基含有モノマー（ａ２）由来の構造単位を含有する、［１］～［４］いずれか一つに記載の粘着剤組成物。
［６］
前記アクリル系樹脂（Ａ）の全構造単位に対して、前記官能基含有モノマー（ａ２）由来の構造単位の含有量が０超～１５重量％である、［５］に記載の粘着剤組成物。
［７］
り、前記官能基含有モノマー（ａ２）が水酸基含有モノマー（ａ２－１）である、［５］又は［６］に記載の粘着剤組成物。
［８］
前記ラジカル重合性化合物（Ｂ）の含有量が、アクリル系樹脂（Ａ）１００重量部に対して０．０１～１０重量部である、［１］～［７］いずれか一つに記載の粘着剤組成物。
［９］
さらに架橋剤（Ｃ）を含有する、［１］～［８］いずれか一つに記載の粘着剤組成物。
［１０］
前記架橋剤（Ｃ）が活性エネルギー線架橋剤（ｃ１）を含有する［９］記載の粘着剤組成物。
［１１］
前記活性エネルギー線架橋剤（ｃ１）が、多官能（メタ）アクリレートを含有する、［１０］記載の粘着剤組成物。
［１２］
さらに光重合開始剤（Ｄ）を含有する［１］～［１１］いずれか一つに記載の粘着剤組成物。
［１３］［１］～［１２］のいずれか一項に記載の粘着剤組成物が架橋されてなる、粘着剤。
［１４］
架橋が活性エネルギー線の照射により行われる、［１３］に記載の粘着剤。
［１５］
［１３］又は［１４］に記載の粘着剤からなる粘着剤層を有する、粘着シート。
【発明の効果】
【００１０】
本発明によれば、無色かつ透明性が求められる用途にも適用できる粘着剤組成物であって、高温に晒された際の着色が小さく、硬化時の粘着物性にも優れる粘着剤が得られる粘着剤組成物；前記粘着剤組成物が架橋されてなる粘着剤、及び前記粘着剤からなる粘着剤層を有する粘着シートが提供される。

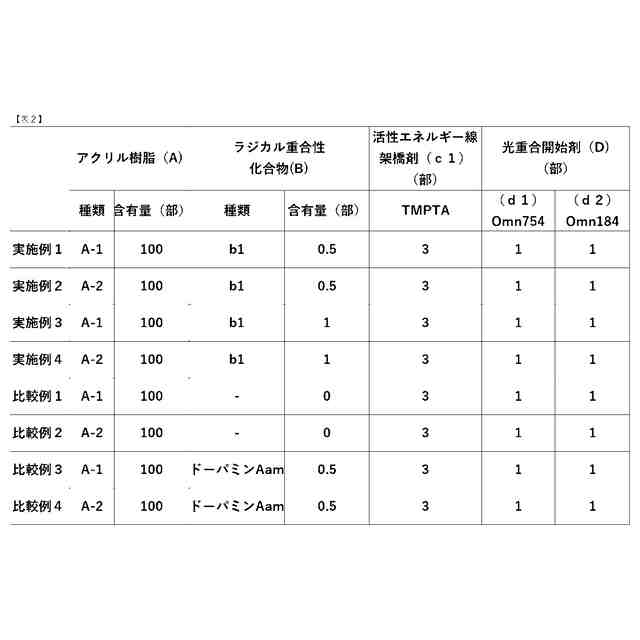

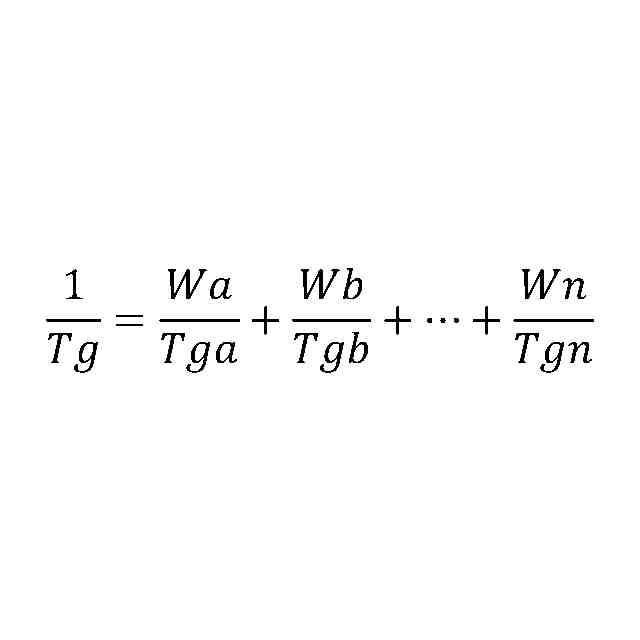

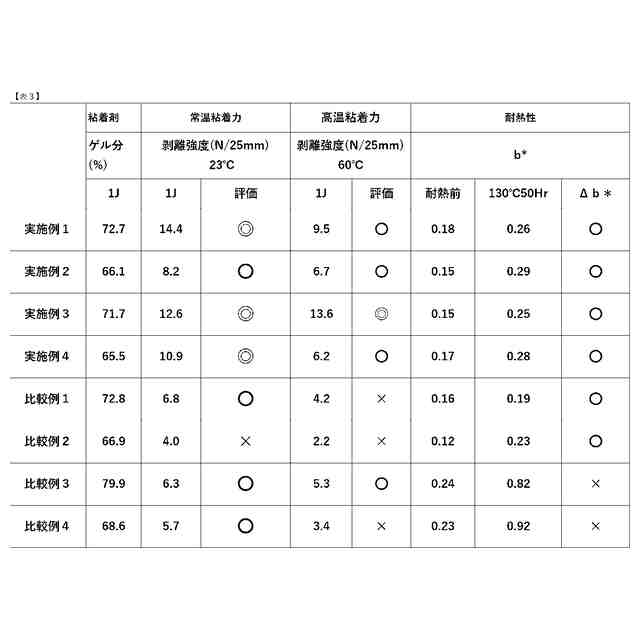

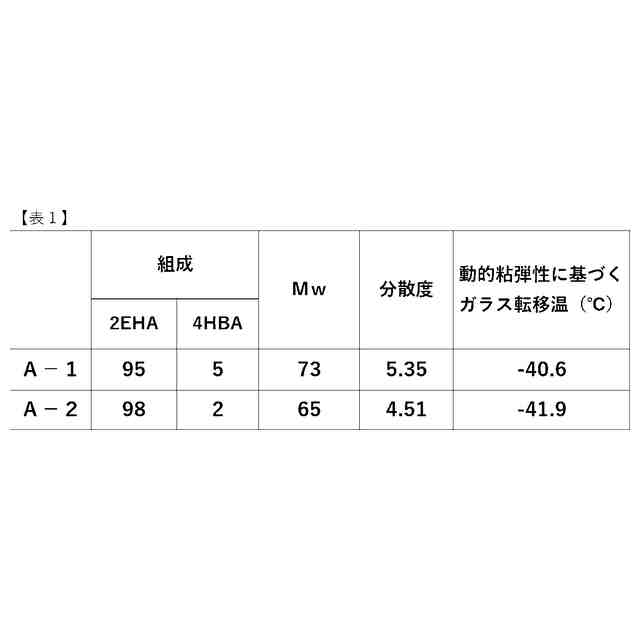

（【００１１】以降は省略されています）

関連特許
