特許ウォッチ

公開番号2025136106
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034312
出願日2024-03-06
発明の名称樹脂組成物、硬化物及び接着剤
出願人三菱ケミカル株式会社
代理人弁理士法人秀和特許事務所
主分類C08G 18/00 20060101AFI20250911BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】低温衝撃強度に優れる接着剤の原料となる樹脂組成物を提供することを課題とする。
【解決手段】ブロックドウレタン(A)、エポキシ樹脂(B)、硬化剤(C)、及びポリマー微粒子(D)を含む樹脂組成物であって、
前記ブロックドウレタン(A)がポリオール(A-1)に由来する構造単位及びポリイソシアネート化合物(A-2)に由来する構造単位を含み、前記ポリオール(A-1)に由来する構造単位が下記式(1)で表されるポリエーテルポリカーボネートジオールに由来する構造単位を含み、
前記エポキシ樹脂(B)がエポキシ当量195g/eq以上であるエポキシ樹脂を含む、樹脂組成物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025136106000006.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">19</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>

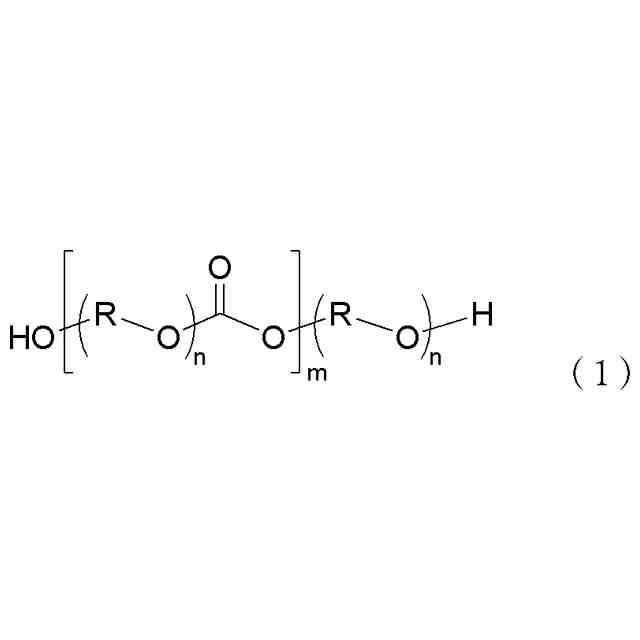

(上記式(1)において、Rは炭素数2～10の二価の炭化水素基を表し、nは2～30であり、mは1～20である。なお、式(1)中、複数のRは同一であってもよく、異なるものであってもよく、複数のnは同一であってもよく、異なるものであってもよい。)
【選択図】なし
特許請求の範囲【請求項１】
ブロックドウレタン(Ａ)、エポキシ樹脂（Ｂ）、硬化剤（Ｃ）、及びポリマー微粒子（Ｄ）を含む樹脂組成物であって、
前記ブロックドウレタン（Ａ）がポリオール（Ａ－１）に由来する構造単位及びポリイソシアネート化合物（Ａ－２）に由来する構造単位を含み、前記ポリオール（Ａ－１）に由来する構造単位が下記式（１）で表されるポリエーテルポリカーボネートジオールに由来する構造単位を含み、
前記エポキシ樹脂（Ｂ）がエポキシ当量１９５ｇ／ｅｑ以上であるエポキシ樹脂を含む、樹脂組成物。
TIFF
2025136106000005.tif
19
170
（上記式（１）において、Ｒは炭素数２～１０の二価の炭化水素基を表し、ｎは２～３０であり、ｍは１～２０である。なお、式（１）中、複数のＲは同一であってもよく、異なるものであってもよく、複数のｎは同一であってもよく、異なるものであってもよい。）
続きを表示（約 640 文字）【請求項２】
前記ポリオール（Ａ－１）が、水酸基価から求めた数平均分子量が６００以上１００００以下である、請求項１に記載の樹脂組成物。
【請求項３】
前記ポリオール（Ａ－１）中に含まれるすべてのポリオールの質量に対する、前記式（１）で表されるポリエーテルポリカーボネートジオールの質量の割合が５０％以上である、請求項１に記載の樹脂組成物。
【請求項４】
前記式（１）におけるＲがいずれもｎ－ブチレン基である、請求項１に記載の樹脂組成物。
【請求項５】
前記式（１）におけるｎがいずれも４～２０である、請求項１に記載の樹脂組成物。
【請求項６】
前記ポリイソシアネート化合物（Ａ－２）が、ジイソシアネートである、請求項１に記載の樹脂組成物。
【請求項７】
前記ポリイソシアネート化合物（Ａ－２）が、脂肪族ジイソシアネート又は脂環型ジイソシアネートである、請求項６に記載の樹脂組成物。
【請求項８】
前記ブロックドウレタンのウレタンプレポリマー鎖の末端がフェノール化合物由来の構造である、請求項１に記載の樹脂組成物。
【請求項９】
前記エポキシ樹脂（Ｂ）がビスフェノール型エポキシ樹脂を含む、請求項１に記載の樹脂組成物。
【請求項１０】
前記硬化剤（Ｃ）が潜在性硬化剤である、請求項１に記載の樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物、硬化物及び接着剤に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
構造用接着剤に使用されるウレタン樹脂及びそれを含む樹脂組成物は従来から種々の成分により構成されており、様々な用途に使用されている。
熱硬化性樹脂として知られるエポキシ樹脂を、その樹脂組成物の中に含む場合、エポキシ樹脂は硬くて脆いため、そのエポキシ樹脂の靭性を改良する方法として、特定の強化剤を添加する方法が知られている。
【０００３】
例えば、特許文献１には、エポキシ樹脂と、ゴム含有グラフト共重合体を含むポリマー微粒子、およびシランカップリング剤で表面処理された膠質炭酸カルシウムを含有する硬化性樹脂組成物が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１６４６０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載されているポリマー微粒子はエポキシ樹脂の靭性を改良することができるものの、低温での衝撃強度が好ましくなかった。
本発明は上記従来技術の問題点に鑑みてなされたものである。即ち、本発明の課題は、低温衝撃強度に優れる接着剤の原料となる樹脂組成物を提供することにある。
【課題を解決するための手段】
【０００６】
そこで本発明らは鋭意検討を行った結果、特定の構造単位を含むブロックドウレタン、特定範囲のエポキシ当量を有するエポキシ樹脂、硬化剤、及びポリマー微粒子を含有する樹脂組成物により、上記課題を解決できることを見出した。
【０００７】
即ち、本発明の要旨は以下の通りである。
［１］ブロックドウレタン(Ａ)、エポキシ樹脂（Ｂ）、硬化剤（Ｃ）、及びポリマー微粒子（Ｄ）を含む樹脂組成物であって、
前記ブロックドウレタン（Ａ）がポリオール（Ａ－１）に由来する構造単位及びポリイソシアネート化合物（Ａ－２）に由来する構造単位を含み、前記ポリオール（Ａ－１）に由来する構造単位が下記式（１）で表されるポリエーテルポリカーボネートジオールに由来する構造単位を含み、
前記エポキシ樹脂（Ｂ）がエポキシ当量１９５ｇ／ｅｑ以上であるエポキシ樹脂を含む、樹脂組成物。
TIFF
2025136106000001.tif
19
170
（上記式（１）において、Ｒは炭素数２～１０の二価の炭化水素基を表し、ｎは２～３０であり、ｍは１～２０である。なお、式（１）中、複数のＲは同一であってもよく、異な
るものであってもよく、複数のｎは同一であってもよく、異なるものであってもよい。）［２］前記ポリオール（Ａ－１）が、水酸基価から求めた数平均分子量が６００以上１００００以下である、［１］に記載の樹脂組成物。
［３］前記ポリオール（Ａ－１）中に含まれるすべてのポリオールの質量に対する、前記式（１）で表されるポリエーテルポリカーボネートジオールの質量の割合が５０％以上である、［１］又は［２］に記載の樹脂組成物。
［４］前記式（１）におけるＲがいずれもｎ－ブチレン基である、［１］～［３］のいずれか１つに記載の樹脂組成物。
［５］前記式（１）におけるｎがいずれも４～２０である、［１］～［４］のいずれか１つに記載の樹脂組成物。
［６］前記ポリイソシアネート化合物（Ａ－２）が、ジイソシアネートである、［１］～［５］のいずれか１つに記載の樹脂組成物。
［７］前記ポリイソシアネート化合物（Ａ－２）が、脂肪族ジイソシアネート又は脂環型ジイソシアネートである、［６］に記載の樹脂組成物。
［８］前記ブロックドウレタンのウレタンプレポリマー鎖の末端がフェノール化合物由来の構造である、［１］～［７］のいずれか１つに記載の樹脂組成物。
［９］前記エポキシ樹脂（Ｂ）がビスフェノール型エポキシ樹脂を含む、［１］～［８］のいずれか１つに記載の樹脂組成物。
［１０］前記硬化剤（Ｃ）が潜在性硬化剤である、［１］～［９］のいずれか１つに記載の樹脂組成物。
［１１］前記ポリマー微粒子（Ｄ）の体積平均粒子径が１ｎｍ～５０μｍである、［１］～［１０］のいずれか１つに記載の樹脂組成物。
［１２］前記ポリマー微粒子（Ｄ）がゴム含有グラフト共重合体を含む、［１］～［１１］のいずれか１つに記載の樹脂組成物。
［１３］［１］～［１２］のいずれか１つに記載の樹脂組成物を硬化させてなる、硬化物。
［１４］［１］～［１２］のいずれか１つに記載の樹脂組成物を含む、接着剤。
【発明の効果】
【０００８】
本発明によれば、低温衝撃強度に優れる接着剤の原料となる樹脂組成物を提供することができる。
【発明を実施するための形態】
【０００９】
以下に本発明の実施の形態を詳細に説明するが、本発明は以下の説明に限定されるものではなく、本発明の要旨を逸脱しない範囲において、任意に変形して実施することができる。本明細書において、「～」を用いてその前後に数値又は物性値を挟んで表現する場合、その前後の値を含むものとして用いることとする。
本実施形態に係るブロックドウレタンは、ウレタン骨格にブロックイソシアネート基を有する熱反応型ウレタン樹脂であり、末端の活性イソシアネート基をブロック剤で保護し、常温の状態では安定を保ち、熱処理することによってブロック剤が解離し、活性イソシアネート基が再生され、硬化・架橋反応を起こすことで、接着力が発現する。
【００１０】
＜樹脂組成物の構成＞
本発明の一実施形態に係る樹脂組成物（以下、単に「樹脂組成物」とも称する。）は、ブロックドウレタン(Ａ)、エポキシ樹脂（Ｂ）、硬化剤（Ｃ）、及びポリマー微粒子（Ｄ）を含む樹脂組成物であって、
前記ブロックドウレタン（Ａ）がポリオール（Ａ－１）に由来する構造単位及びポリイソシアネート化合物（Ａ－２）に由来する構造単位を含み、前記ポリオール（Ａ－１）に由来する構造単位が下記式（１）で表されるポリエーテルポリカーボネートジオールに由来する構造単位を含み、
前記エポキシ樹脂（Ｂ）がエポキシ当量１９５ｇ／ｅｑ以上であるエポキシ樹脂を含む、樹脂組成物。

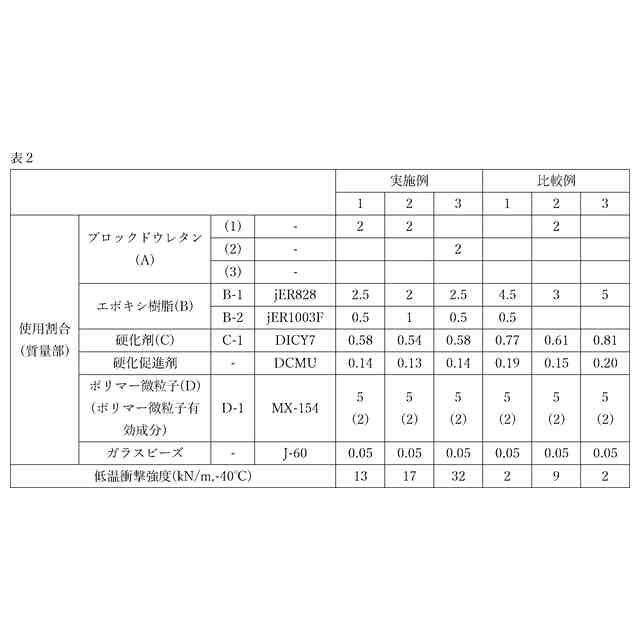

（【００１１】以降は省略されています）

関連特許
