特許ウォッチ

公開番号2025135981
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034099
出願日2024-03-06
発明の名称インクジェット印刷用基材、アクリル樹脂積層体、キーホルダー、ストラップ、及びアクリルスタンド
出願人三菱ケミカル株式会社
代理人個人,個人
主分類B41M 5/52 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】レーザー加工性に優れ、インクジェット印刷用インクから形成されるインクジェット印刷層に対して、接着層を設けることなく、より高い優れた密着性を得ることが可能なインクジェット印刷用基材を提供する。
【解決手段】(メタ)アクリル系樹脂(a)及び下記式(1)で表される樹脂(b)を含む層を有するインクジェット印刷用基材。前記インクジェット印刷用基材と、該インクジェット印刷用基材の表面に形成されたインクジェット印刷層とを含むアクリル樹脂積層体。

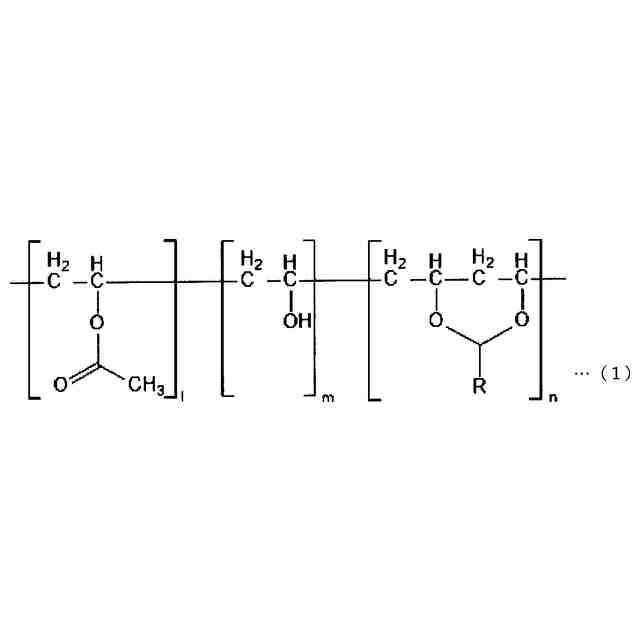

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025135981000008.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">50</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">147</com:WidthMeasure> </com:Image>
(式(1)中、Rは炭素数1～13の炭化水素基である。l、mおよびnは、それぞれ独立に、1～10,000の自然数である。)

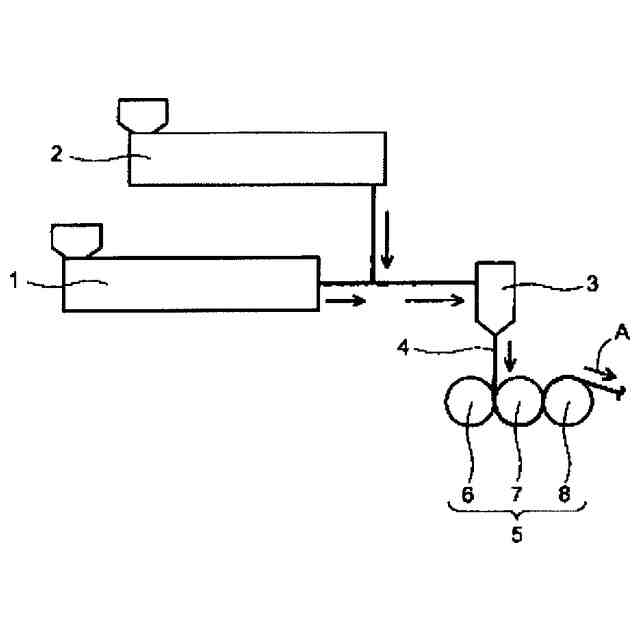

【選択図】図1
特許請求の範囲【請求項１】
（メタ）アクリル系樹脂（ａ）及び下記式（１）で表される樹脂（ｂ）を含む、インクジェット印刷用基材。
TIFF
2025135981000007.tif
50
147
（式（１）中、Ｒは炭素数１～１３の炭化水素基である。
ｌ、ｍおよびｎは、それぞれ独立に、１～１０，０００の自然数である。）
続きを表示（約 760 文字）【請求項２】
前記インクジェット印刷用基材中の、前記樹脂（ｂ）の含有割合が０．１質量％以上である、請求項１に記載のインクジェット印刷用基材。
【請求項３】
前記樹脂（ｂ）の数平均分子量が１０，０００以上である、請求項１に記載のインクジェット印刷用基材。
【請求項４】
前記樹脂（ｂ）に含まれる前記式（１）における繰り返し数ｍである水酸基含有繰り返し単位の含有割合が、前記樹脂（ｂ）に含まれる全繰り返し単位に対して２０．０ｍｏｌ％以上である、請求項１に記載のインクジェット印刷用基材。
【請求項５】
前記樹脂（ｂ）に含まれる前記式（１）における繰り返し数ｎであるアセタール基含有繰り返し単位の含有割合が、前記樹脂（ｂ）に含まれる全繰り返し単位に対して６０．０ｍｏｌ％以上である、請求項１に記載のインクジェット印刷用基材。
【請求項６】
前記式（１）におけるＲがプロピル基である、請求項１に記載のインクジェット印刷用基材。
【請求項７】
前記式（１）におけるＲがメチル基である、請求項１に記載のインクジェット印刷用基材。
【請求項８】
前記（メタ）アクリル系樹脂（ａ）中のメタクリル酸メチルに由来する繰り返し単位の含有割合が８５質量％以上である、請求項１に記載のインクジェット印刷用基材。
【請求項９】
２層以上の積層構造である、請求項１に記載のインクジェット印刷用基材。
【請求項１０】
請求項１～９のいずれかに記載のインクジェット印刷用基材と、該インクジェット印刷用基材の表面に形成されたインクジェット印刷層とを含む、アクリル樹脂積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、インクジェット印刷用基材とこのインクジェット印刷用基材を含むアクリル樹脂積層体、キーホルダー、ストラップ、及びアクリルスタンドに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
アクリル樹脂、ポリカーボネート系樹脂及びスチレン系樹脂等の透明樹脂は、透明性や機械的性質等に優れており、装飾品、表示用看板や広告等の表示物及びディスプレイ等の幅広い用途に使用されている。特に、アクリル樹脂は、レーザー切断加工時に切断面を綺麗に仕上げることができ、臭気の発生が少ないことから、従来より、上記の用途で採用が進められてきた。
【０００３】
上述した装飾品の主たる用途としては、キーホルダー、ストラップ、アクリルスタンドがある。具体的には、ワークサイズに切断したアクリル樹脂組成物からなるシート状の成形体（アクリル樹脂シート）の表面に、インクジェット印刷を行い、キャラクター等の画像を印刷した後、印刷形状に応じてレーザー切断加工機で最終製品の形状に切り出し、所定の形状に加工することにより、キーホルダーやストラップ、アクリルスタンドとして商品化されている。
【０００４】
キーホルダーやストラップ、アクリルスタンド等の装飾品の用途では、アクリル樹脂シートの表面にキャラクター等の画像を印刷したときに、印刷された画像の色合いや形状が鮮明に視認されるように、透明性を有するアクリル樹脂シートが要求されている。
また、製品からインクジェット印刷層が剥がれないように、インクジェット印刷用インクから形成されるインクジェット印刷層に対して、高い密着性（インクジェット印刷密着性）を有したアクリル樹脂シートが要求されている。
【０００５】
アクリル樹脂シートのインクジェット印刷密着性を向上する技術として、例えば、特許文献１には、アクリル樹脂など基材の表面に粘着性を有するプライマー層を設けたＵＶインク固定構造が開示されている。
特許文献２には、アクリル樹脂など基材の表面に、硬化性樹脂、重合開始剤及びアクリル系レベリング剤を含有するハードコート層を設けたインクジェット印刷用ハードコートフィルムが開示されている。
特許文献３には、透明基板の表面にアクリル共重合ポリマーからなる受像層を設けたインクジェット印刷用基材が開示されている。
特許文献４には、特定のメタクリル酸メチル由来の繰り返し単位量及びアクリル酸エステル由来の繰り返し単位量を有するアクリル共重合ポリマーからなるインクジェット印刷用基材が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－５２３７８号公報
特開２０１７－１７７６００号公報
特開２０１４－４６５８６号公報
特開２０１９－２１４２００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１～３に開示されている技術では、基材に対して、それぞれプライマー層、ハードコート層および受像層といった、新たな接着層を設ける必要があり、製造工程の複雑化やコストアップに繋がるといった課題があった。
また、特許文献４に開示されているインクジェット印刷用基材では、新たな接着層を設ける必要はない一方で、インクジェットの印刷密着性において、更なる改良の余地があった。
【０００８】
本発明は以上の各課題を解決すべくなされたものである。すなわち、本発明の目的は、レーザー加工性に優れ、インクジェット印刷用インクから形成されるインクジェット印刷層に対して、接着層を設けることなく、より高い優れた密着性を得ることが可能な、インクジェット印刷用基材、アクリル樹脂積層体、キーホルダー、ストラップ及びアクリルスタンドを提供することにある。
【課題を解決するための手段】
【０００９】
本発明者らは、上記課題を解決するため検討を重ねた結果、（メタ）アクリル系樹脂（ａ）及び後述する特定の樹脂（ｂ）を含むインクジェット印刷用基材を用いることで、上記課題を解決し得ることを知見した。
【００１０】
すなわち、本発明の第１の要旨は、（メタ）アクリル系樹脂（ａ）及び下記式（１）で表される樹脂（ｂ）を含む、インクジェット印刷用基材にある。

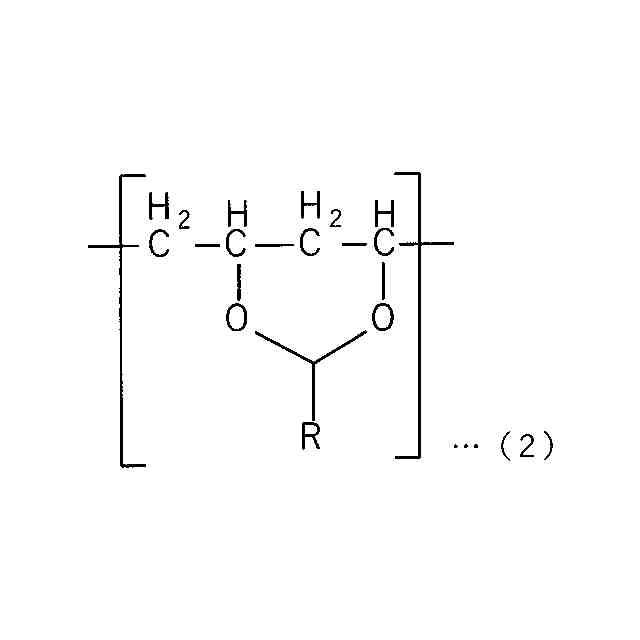

（【００１１】以降は省略されています）

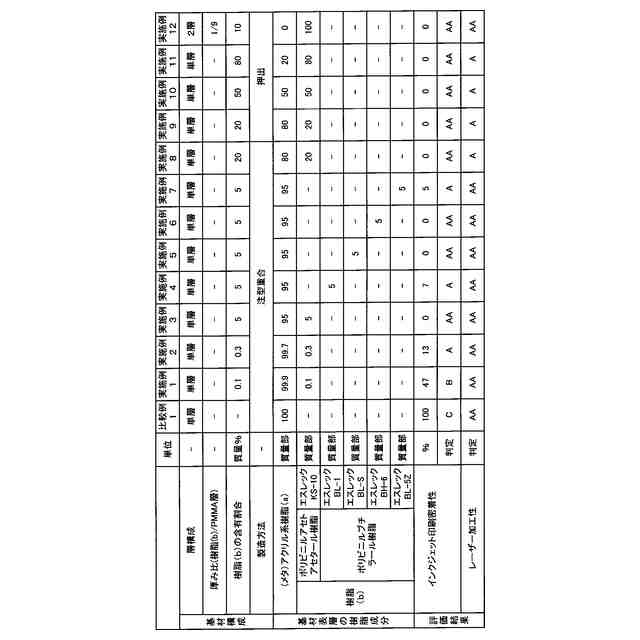

関連特許
