発明の名称排水処理シート、および、法面の土壌水分量を抑制する方法
出願人日新産業株式会社
代理人弁理士法人広江アソシエイツ特許事務所
主分類E02D 17/20 20060101AFI20250910BHJP(水工;基礎;土砂の移送)
要約【課題】シート表面上に降った雨水だけでなく、地中から土壌表面に湧き出す湧水の排水処理を可能とする排水処理シートを提供する。

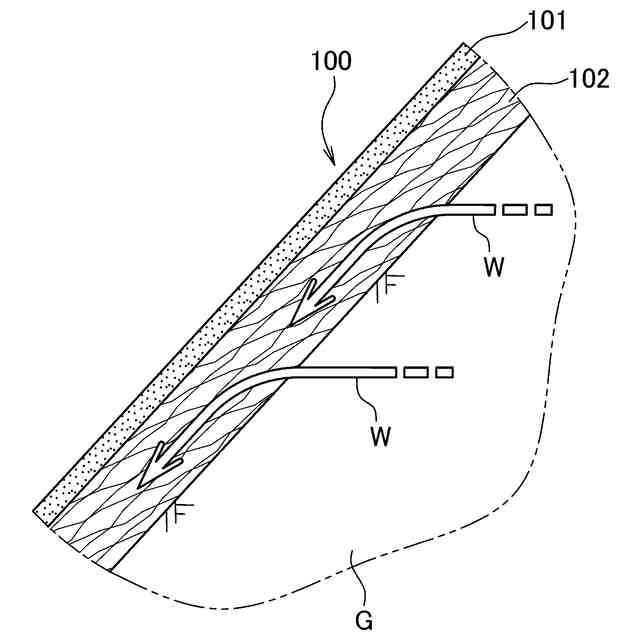

【解決手段】排水処理シート100は、法面の対象領域の土壌側に配置される裏面および土壌と反対側を向く表面を有し、法面上の排水を促進するように構成されている。排水処理シート100は、雨水を表面側で受け止めて土壌へと浸透させずに法面下方へと排水する遮水性の表面側排水処理層101と、表面側排水処理層101の裏面側に積層され、地中から土壌表面に湧き出す湧水の排水空間を形成し、湧水Wを法面下方へと排水する透水性の裏面側排水処理層102と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
法面の対象領域の土壌側に配置される裏面および土壌と反対側を向く表面を有し、法面上の排水を促進する排水処理シートであって、
雨水を表面側で受け止めて土壌へと浸透させずに法面下方へと排水する遮水性の表面側排水処理層と、
前記表面側排水処理層の裏面側に積層され、地中から土壌表面に湧き出す湧水の排水空間を形成し、湧水を法面下方へと排水する透水性の裏面側排水処理層と、を備えることを特徴とする排水処理シート。
続きを表示（約 750 文字）【請求項２】
前記裏面側排水処理層は、２～１０ｍｍの厚みおよび４０～２００ｇ／ｍ
２
の質量を有するポリエステル綿のわた状シートからなることを特徴とする請求項１に記載の排水処理シート。
【請求項３】
前記表面側排水処理層は断熱性を有することを特徴とする請求項１に記載の排水処理シート。
【請求項４】
前記表面側排水処理層は発泡樹脂材料からなることを特徴とする請求項３に記載の排水処理シート。
【請求項５】
前記表面側排水処理層は、１～５ｍｍの厚みおよび２５～１５０ｇ／ｍ
２
の質量を有する発泡樹脂シートからなることを特徴とする請求項４に記載の排水処理シート。
【請求項６】
前記表面側排水処理層は、遮光性を有し、土壌からの雑草の生育を抑えるとともに雑草の突き抜けを抑えるように構成されたことを特徴とする請求項４に記載の排水処理シート。
【請求項７】
前記表面側排水処理層の表面に積層された、遮光性を有し、土壌からの雑草の生育を抑えるとともに雑草の突き抜けを抑えるように構成された防草シート層をさらに備え、前記防草シート層は、２～５ｍｍの厚みおよび１００～６００ｇ／ｍ
２
の質量を有する不織布からなることを特徴とする請求項１に記載の排水処理シート。
【請求項８】
法面の土壌水分量を抑制する方法であって、土壌表面に請求項１から７のいずれか一項に記載の排水処理シートを設置することで、表面側排水処理層が降雨時に前記排水処理シートの表面に降った雨水を法面の下方に排水し、裏面側排水処理層が地中からの湧水を法面下方へと排水することを特徴とする方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、法面の対象領域の土壌表面に設置され、法面の排水を促進する排水処理シート、および、該排水処理シートによって、法面の土壌水分量を抑制する方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
多量の降雨によって地山（斜面）や法面の土壌に水が染み込んだり、土壌表面を水が流れることで、地盤の軟弱化や土壌の浸食が起こって、土砂崩れや斜面崩落が発生し得る。そこで、地山（斜面）や法面等の降雨および流水による影響を軽減するために排水処理シートが用いられている。排水処理シートは、土壌表面に敷設され、なるべく土壌へ水を浸透させることなく、水を斜面の下方へと排水処理するための遮水シートである。
【０００３】
例えば、特許文献１は、水の浸透や降雨および流水による侵食を防ぐために地面に設置する遮水シートを開示する。以下、当該段落において、（）内に特許文献１の符号を示す。遮水シート（１０）は、織物の両面に樹脂層（１３、１８）が形成されており、織物は合成繊維を主成分として含む紡績糸からなる経糸（１２）及び合成繊維を主成分として含む紡績糸からなる緯糸（１１ａ，１１ｂ）で構成されている。紡績糸を使用すること、及び毛羽を出すことにより、遮水シート（１０）の表面を相乗的に凹凸とする。樹脂層（１３、１８）の表面に紡績糸の毛羽が露出しており、樹脂層（１３、１８）の表面が凹凸であることにより、雨水で濡れても滑りにくく、斜面に敷設して作業しても作業効率が低下しにくい。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２００１０７
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のような従来の遮水シート（排水処理シート）は、降雨の際、シート表面から雨水が土壌に染み込む量を軽減することが可能である。しかしながら、従来の遮水シートは、遮水シートの裏面側に排水機構を有していないので、遮水シートの裏面側に地中から湧水が発生した場合、湧水を上手く排出することができず、湧水がその出口周囲の土壌に染み込んで地盤の軟弱化が起こり易くなることが課題として挙げられる。
【０００６】
本発明は、上記課題を解決するためになされたものであり、その目的は、シート表面上に降った雨水だけでなく、地中から土壌表面に湧き出す湧水の排水処理を可能とする排水処理シート、および、該排水処理シートを用いて法面の土壌水分量を抑制する方法を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一形態の排水処理シートは、法面の対象領域の土壌側に配置される裏面および土壌と反対側を向く表面を有し、法面上の排水を促進する排水処理シートであって、
雨水を表面側で受け止めて土壌へと浸透させずに法面下方へと排水する遮水性の表面側排水処理層と、
前記表面側排水処理層の裏面側に積層され、地中から土壌表面に湧き出す湧水の排水空間を形成し、湧水を法面下方へと排水する透水性の裏面側排水処理層と、を備えることを特徴とする。
【０００８】
本発明の一形態の排水処理シートによれば、排水処理シートの表面側に設けられた遮水性の表面側排水処理層が、雨水を表面側で受け止めて土壌へと浸透させずに法面下方へと排水する。一方で、排水処理シートの裏面側に設けられた透水性の裏面側排水処理層が、地中から土壌表面に湧き出す湧水の排水空間を形成し、湧水を排水処理シート下の土壌表面に滞留させずに法面下方へと排水することを可能とする。すなわち、排水処理シートは、シート表面上に降った雨水だけでなく、土壌表面とシート裏面との間で湧水の排水処理を可能とし、地中から湧水が発生した場合であっても、法面の土壌水分量を抑制することを可能とするものである。
【０００９】
本発明のさらなる形態の排水処理シートは、上記形態の排水処理シートにおいて、前記裏面側排水処理層は、２～１０ｍｍの厚みおよび４０～２００ｇ／ｍ
２
の質量を有するポリエステル綿のわた状シートからなることを特徴とする。すなわち、裏面側排水処理層を軽量のわた状シートとすることで、シート全体を軽量としつつ、裏面側での排水機構を効果的に発揮することが可能である。
【００１０】
本発明のさらなる形態の排水処理シートは、上記形態の排水処理シートにおいて、前記表面側排水処理層は断熱性を有することを特徴とする。これにより、排水処理シートは、日照や放射冷却などによるシート自体の温度変化を抑えることで、土壌や周囲環境への温度変化による悪影響を抑えることを可能とする。
（【００１１】以降は省略されています）
