公開番号2025132500
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030120
出願日2024-02-29
発明の名称チョークコイル、ボビン及びコイル
出願人新電元工業株式会社
代理人個人,個人
主分類H01F 37/00 20060101AFI20250903BHJP(基本的電気素子)
要約【課題】2ターン以上のコイルを用いたチョークコイルのコイル部分の位置が確実に定位置化できるチョークコイルを提供する。

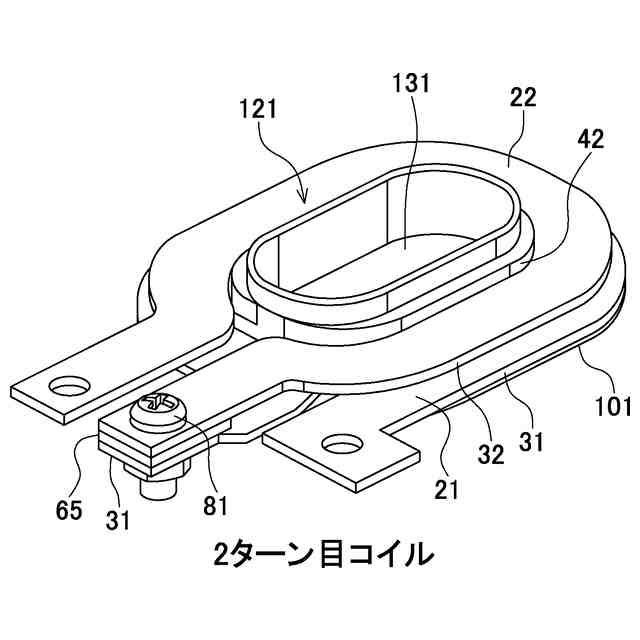

【解決手段】本発明は、第1の平面11を有する板状体101、第1の平面11上に一周させた第1の側壁41と、第1の側壁41上に形成された第2の平面12を有する第1段111、及び第2の平面12上に一周させた第2の側壁42を有するボビン121と、第1の側壁41に接触し、板状体101の第1の平面11上に配置され、第1の帯状導体を一周させた形状を有する第1の1ターンコイル31と、第2の側壁42に接触し、第1段111の前記第2の平面12上に配置され、第1の1ターンコイル31と電気的に接続され、第2の帯状導体を一周させた形状を有する第2の1ターンコイル32と、ボビン121には穴131が設けられ、穴131の内側に配置された鉄心51と、を有するチョークコイルである。
【選択図】図2
特許請求の範囲【請求項１】
第１の平面を有する板状体、前記第１の平面上に一周させた第１の側壁と、前記第１の側壁上に形成された第２の平面を有する第１段、及び前記第２の平面上に一周させた第２の側壁を有するボビンと、
前記第１の側壁に接触し、前記板状体の前記第１の平面上に配置され、第１の帯状導体を一周させた形状を有する第１の１ターンコイルと、
前記第２の側壁に接触し、前記第１段の前記第２の平面上に配置され、前記第１の１ターンコイルと電気的に接続され、第２の帯状導体を一周させた形状を有する第２の１ターンコイルと、
前記ボビンには穴が設けられ、前記穴の内側に配置された鉄心と、
を有し、
平面視において前記第２の側壁は前記第１の側壁より内側に配置されており、
前記第１の平面は前記第２の平面と平行であり、
前記ボビンは、前記第１の１ターンコイルと前記第２の１ターンコイルの距離を固定化するものであり、
前記第１の帯状導体の幅広い面が前記第１の平面と平行であり、
前記第２の帯状導体の幅広い面が前記第２の平面と平行であり、
前記ボビンは絶縁体からなることを特徴とするチョークコイル。
続きを表示（約 2,000 文字）【請求項２】
請求項１において、
前記ボビンは、前記第２の側壁に繋がり前記第２の平面と平行な第３の平面を有する第２段、及び前記第３の平面上に一周させた第３の側壁を備えており、
平面視において前記第３の側壁は前記第２の側壁より内側に配置されており、
前記第３の側壁に接触し、前記第２段の前記第３の平面上に配置され、前記第２の１ターンコイルと電気的に接続され、第３の帯状導体を一周させた形状を有する第３の１ターンコイルと、
前記ボビンは、前記第２の１ターンコイルと前記第３の１ターンコイルの距離を固定化するものであり、
前記第３の帯状導体の幅広い面が前記第３の平面と平行であることを特徴とするチョークコイル。
【請求項３】
請求項２において、
前記第１の１ターンコイル、前記第２の１ターンコイル及び前記第３の１ターンコイルの各々が、前記ボビンと接触する部分の少なくとも一部には接着剤が配置されていることを特徴とするチョークコイル。
【請求項４】
請求項２又は３において、

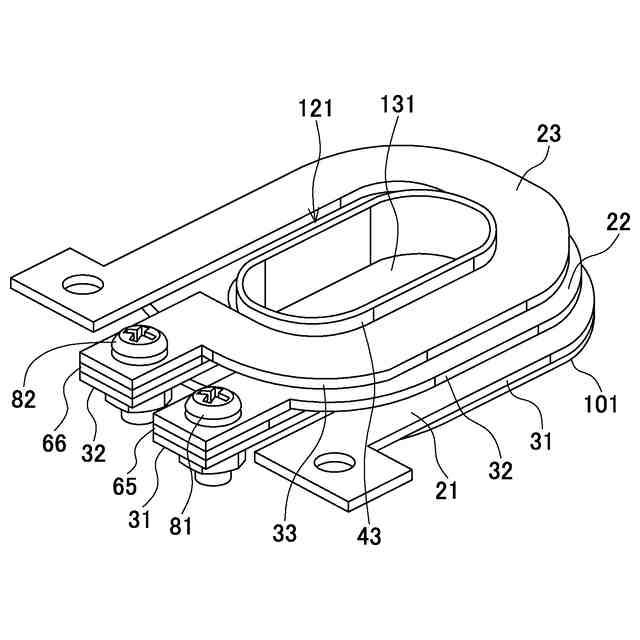

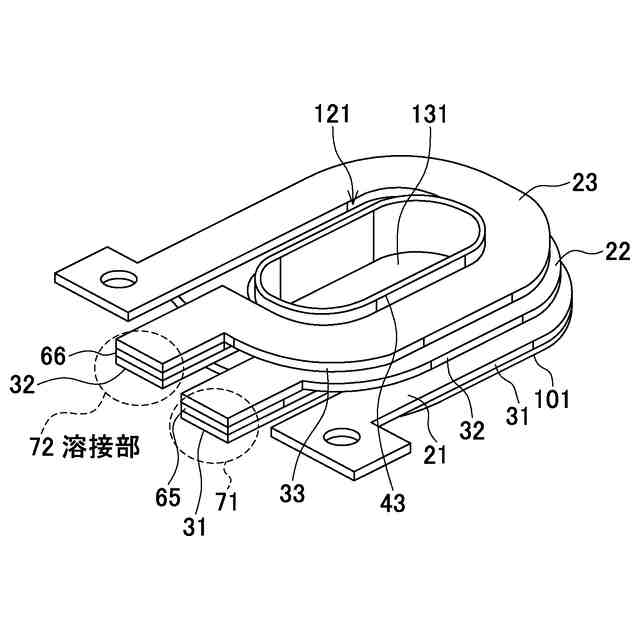

前記第１の１ターンコイルの一端と前記第２の１ターンコイルの一端は板状導体を合わせて溶接又はネジ止めにより電気的に接続されていることを特徴とするチョークコイル。
【請求項５】
請求項２において、

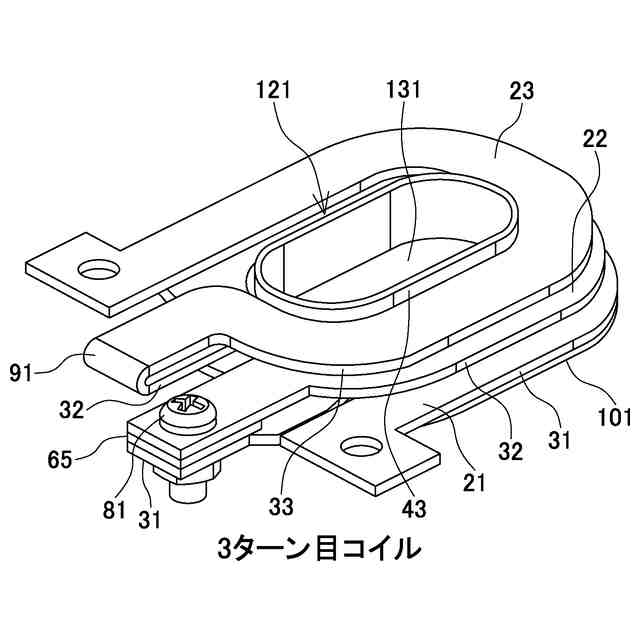

前記第２の１ターンコイルの他端と第３の１ターンコイルの一端は折り曲げ加工により電気的に接続されていることを特徴とするチョークコイル。
【請求項６】
請求項２において、
前記第２の１ターンコイルの他端と前記第３の１ターンコイルの一端は板状導体を合わせて溶接又はネジ止めにより電気的に接続されていることを特徴とするチョークコイル。
【請求項７】
請求項２又は３において、
平面視において、前記ボビンの前記穴は、円形、楕円形、楕円形の長手方向の曲線部を直線にした形状又は多角形であることを特徴とするチョークコイル。
【請求項８】
第１の平面を有し、穴が設けられた板状体と、
前記第１の平面上の前記穴の周囲を一周させた第１の側壁及び前記第１の側壁上に形成された第２の平面を有する第１段と、
前記第２の平面上に一周させた第２の側壁と、
を有し、
前記第１の平面は前記第２の平面と平行であり、
平面視において前記第２の側壁は前記第１の側壁より内側に配置されており、
前記第１の側壁は、前記板状体の前記第１の平面上に第１の帯状導体を一周させた形状を有する第１の１ターンコイルを配置することで、前記第１の１ターンコイルを接触させるものであり、
前記第２の側壁は、前記第１の１ターンコイルと電気的に接続され、第２の帯状導体を一周させた形状を有する第２の１ターンコイルを前記第１段の前記第２の平面上に配置することで、前記第２の１ターンコイルを接触させるものであり、
前記第１の帯状導体の幅広い面が前記第１の平面と平行であり、
前記第２の帯状導体の幅広い面が前記第２の平面と平行であり、
材質は絶縁体からなることを特徴とするボビン。
【請求項９】
請求項８において、
前記第２の側壁に繋がり前記第２の平面と平行な第３の平面を有する第２段と、
前記第３の平面上に一周させた第３の側壁と、
をさらに有し、
平面視において前記第３の側壁は前記第２の側壁より内側に配置されており、
前記第３の側壁は、前記第２の１ターンコイルと電気的に接続され、第３の帯状導体を一周させた形状を有する第３の１ターンコイルを前記第２段の前記第３の平面上に配置することで、前記第３の１ターンコイルを接触させるものであり、
前記第３の帯状導体の幅広い面が前記第３の平面と平行であることを特徴とするボビン。
【請求項１０】
第１の帯状導体を一周させた形状を有し、絶縁体からなるボビンの穴が設けられた板状体の第１の平面上に配置し、前記第１の平面上の前記穴の周囲を一周させた第１の側壁に接触させるための第１の１ターンコイルと、
前記第１の１ターンコイルと電気的に接続され、第２の帯状導体を一周させた形状を有し、前記ボビンの第１段の第２の平面上に配置し、前記第２の平面上に一周させた第２の側壁に接触させるための第２の１ターンコイルと、
を有し、
平面視において前記第２の側壁は前記第１の側壁より内側に配置されており、
前記第１の平面は前記第２の平面と平行であり、
前記第１の帯状導体の幅広い面が前記第１の平面と平行であり、
前記第２の帯状導体の幅広い面が前記第２の平面と平行であることを特徴とするコイル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、チョークコイル、ボビン及びコイルに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
コイルの断面積を大きくする必要がある大電流の２ターンコイルのチョークコイルでは、銅板からの型抜きで１度の曲げ加工を行うことで比較的安価に製作されている。これに関連する技術が特許文献１に記載されている。
【０００３】
３ターン以上のチョークコイルの場合、２か所以上の曲げ加工を行うことは非常に難易度が高いため、銅板から型抜きの１ターンコイル、型抜きから１度の曲げ加工した２ターンコイルを使用し、端子として使用する締結部とは別の締結部で１ターンコイルと２ターンコイルを締結することで、３ターンコイルを作製することが考えられる。
【０００４】
また、２ターン以上のコイルを用いたチョークコイルのコイル部分の位置が確実に定位置化できることが求められている。
【先行技術文献】
【特許文献】
【０００５】
特許第５５９８４００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の種々の態様は、２ターン以上のコイルを用いたチョークコイルのコイル部分の位置が確実に定位置化できるチョークコイル、ボビン及びコイルを提供することを目的とする。
【課題を解決するための手段】
【０００７】
以下に本発明の種々の態様について説明する。
【０００８】

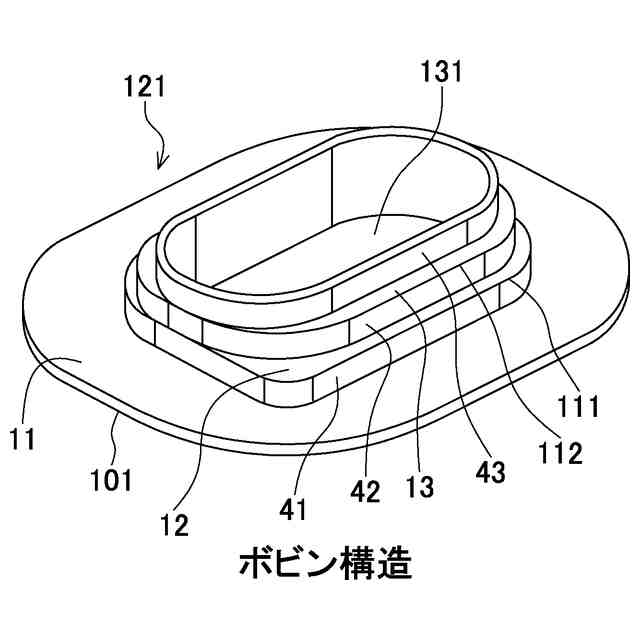

［１］第１の平面を有する板状体、前記第１の平面上に一周させた第１の側壁と、前記第１の側壁上に形成された第２の平面を有する第１段、及び前記第２の平面上に一周させた第２の側壁を有するボビンと、
前記第１の側壁に接触し、前記板状体の前記第１の平面上に配置され、第１の帯状導体を一周させた形状を有する第１の１ターンコイルと、
前記第２の側壁に接触し、前記第１段の前記第２の平面上に配置され、前記第１の１ターンコイルと電気的に接続され、第２の帯状導体を一周させた形状を有する第２の１ターンコイルと、

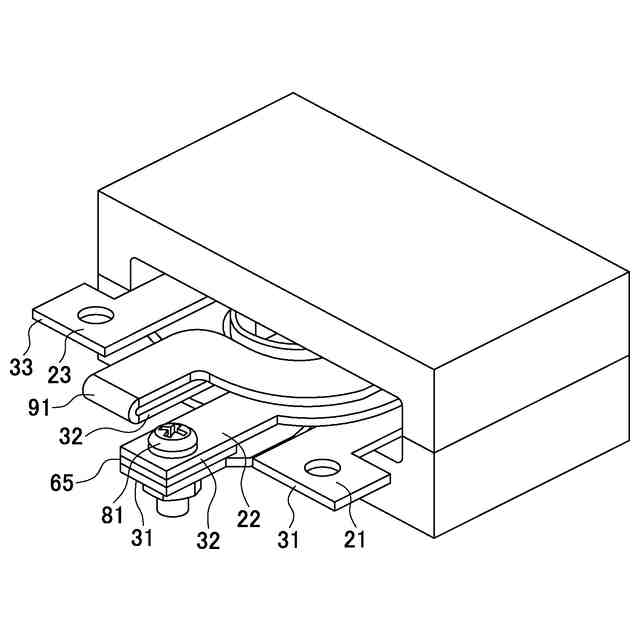

前記ボビンには穴が設けられ、前記穴の内側に配置された鉄心と、
を有し、
平面視において前記第２の側壁は前記第１の側壁より内側に配置されており、
前記第１の平面は前記第２の平面と平行であり、
前記ボビンは、前記第１の１ターンコイルと前記第２の１ターンコイルの距離を固定化するものであり、
前記第１の帯状導体の幅広い面が前記第１の平面と平行であり、
前記第２の帯状導体の幅広い面が前記第２の平面と平行であり、
前記ボビンは絶縁体からなることを特徴とするチョークコイル。
【０００９】

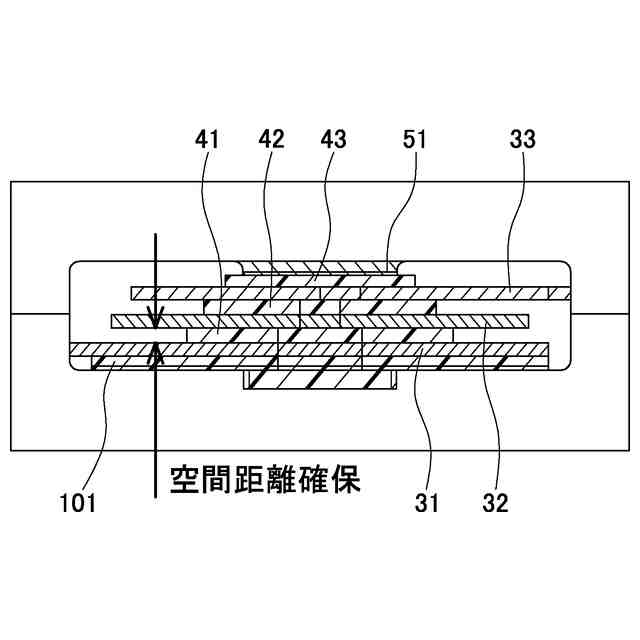

本発明の一態様に係る上記［１］のチョークコイルによれば、ボビンは第１の平面を有する板状体、第１の平面上に一周させた第１の側壁と、第１の側壁上に形成された第２の平面を有する第１段、及び前記第２の平面上に一周させた第２の側壁を有しており、第１の帯状導体を一周させた形状を有する第１の１ターンコイルは第１の側壁に接触し、板状体の第１の平面上に配置されており、第２の帯状導体を一周させた形状を有する第２の１ターンコイルが第２の側壁に接触し、第１段の第２の平面上に配置されている。これにより、第１及び第２の１ターンコイルの位置を定位置化させる。その結果、第１及び第２の１ターンコイルが自由に動くことを防止でき、第１の１ターンコイルと第２の１ターンコイルの距離を固定化することができ、第１の１ターンコイルと第２の１ターンコイルの間の絶縁を確保できる。
【００１０】
［２］上記［１］において、
前記ボビンは、第２の側壁に繋がり前記第２の平面と平行な第３の平面を有する第２段、及び前記第３の平面上に一周させた第３の側壁を備えており、
平面視において前記第３の側壁は前記第２の側壁より内側に配置されており、
前記第３の側壁に接触し、前記第２段の前記第３の平面上に配置され、前記第２の１ターンコイルと電気的に接続され、第３の帯状導体を一周させた形状を有する第３の１ターンコイルと、
前記ボビンは、前記第２の１ターンコイルと前記第３の１ターンコイルの距離を固定化するものであり、
前記第３の帯状導体の幅広い面が前記第３の平面と平行であることを特徴とするチョークコイル。
（【００１１】以降は省略されています）
