公開番号2025132219
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029628
出願日2024-02-29
発明の名称表示装置及び電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09G 3/3291 20160101AFI20250903BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】画素回路を駆動する回路を簡素化して面積サイズを低減させた表示装置を提供すること。
【解決手段】第1～第4トランジスター及び発光素子を含む画素回路と、データ電位を発生させるデータ電位発生回路と、を有し、第1期間において、前記第2トランジスターがオンし、前記第3トランジスター及び前記第4トランジスターがオフし、データ線を介して、前記第1トランジスターのゲートに第1電位が供給され、第2期間において、前記第2トランジスター及び前記第3トランジスターがオンし、前記第4トランジスターがオフし、前記データ線と前記第1トランジスターのゲート及びドレインとが電気的に接続され、第3期間において、前記第2トランジスターがオンし、前記第3トランジスター及び前記第4トランジスターがオフし、前記第1トランジスターのゲートに、前記データ線及び前記第2トランジスターを介して前記データ電位が供給される、表示装置。
【選択図】図4
特許請求の範囲【請求項１】
走査線と、
データ線と、
前記走査線と前記データ線とに対応して設けられた画素回路と、
データ電位を発生させるデータ電位発生回路と、を有し、
前記画素回路は、第１トランジスター、第２トランジスター、第３トランジスター、第４トランジスター及び発光素子を含み、
前記第１トランジスターは、ゲートとソースとの間の電圧に応じた電流を前記発光素子に供給し、
前記第２トランジスターは、前記走査線の電位に応じて、前記データ線と前記第１トランジスターの前記ゲートとの電気的接続を制御し、
前記第３トランジスターは、前記データ線と前記第１トランジスターのドレインとの電気的接続を制御し、
前記第４トランジスターは、前記発光素子と前記第１トランジスターの前記ドレインとの電気的接続を制御し、
第１期間において、
前記第２トランジスターがオンし、前記第３トランジスター及び前記第４トランジスターがオフし、前記データ線を介して、前記第１トランジスターの前記ゲートに所定の第１電位が供給され、
前記第１期間の後の第２期間において、
前記第２トランジスター及び前記第３トランジスターがオンし、前記第４トランジスターがオフし、前記データ線と前記第１トランジスターの前記ゲート及び前記ドレインとが電気的に接続され、
前記第２期間の後の第３期間において、
前記第２トランジスターがオンし、前記第３トランジスター及び前記第４トランジスターがオフし、前記第１トランジスターの前記ゲートに、前記データ線及び前記第２トランジスターを介して前記データ電位が供給される、表示装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１において、
前記データ電位発生回路は、前記データ電位を出力する容量型ＤＡＣを含む、表示装置。
【請求項３】
請求項２において、
前記第２期間において、前記容量型ＤＡＣの出力ノードに所定の第２電位が供給される、表示装置。
【請求項４】
請求項２において、
前記データ電位発生回路が発生させた前記データ電位が供給されるデータ供給線と、
前記データ線と前記データ供給線との電気的接続を制御するスイッチ回路と、を有し、
前記第１期間及び前記第２期間において、前記スイッチ回路がオフし、
前記第３期間において、前記スイッチ回路がオンし、前記データ電位発生回路から出力される前記データ電位が、前記データ供給線から前記データ線に転送される、表示装置。
【請求項５】
請求項１において、
前記データ電位発生回路は、増幅回路を含む、表示装置。
【請求項６】
請求項１において、
前記データ電位発生回路が発生させた前記データ電位が供給されるデータ供給線と、
データ転送線と、
前記データ転送線に接続された容量素子と、
前記データ線と前記データ転送線との電気的接続を制御する第１スイッチ回路と、
前記データ転送線と前記データ供給線との電気的接続を制御する第２スイッチ回路と、を有し、
前記第１期間及び前記第２期間において、前記第１スイッチ回路がオフし、
前記第１期間及び第３期間において、前記第２スイッチ回路がオフし、
前記第２期間の一部と重複する期間において、前記第２スイッチ回路がオンし、前記データ電位発生回路から出力される前記データ電位が、前記データ供給線から前記データ転送線に転送され、前記データ転送線に転送された前記データ電位が前記容量素子に保持され、
前記第３期間において、前記第１スイッチ回路がオンし、前記容量素子に保持されている前記データ電位が前記第１トランジスターの前記ゲートに供給される、表示装置。
【請求項７】
請求項１において、
前記第３期間の後の第４期間において、
前記第２トランジスター及び前記第３トランジスターがオフし、前記第４トランジスターがオンし、前記第１トランジスターの前記ソースから前記ドレインへと流れる電流が前記第４トランジスターを介して前記発光素子に供給され、前記発光素子が発光する、表示装置。
【請求項８】
請求項１乃至７のいずれか一項に記載の表示装置を有する、電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置及び電子機器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
有機ＥＬ（Electro Luminescence）素子などの発光素子を有する表示装置が知られている。この表示装置では、発光素子と当該発光素子の駆動や発光タイミングの制御に用いられる複数のトランジスターとを有する多数の画素回路が、１本のデータ線に接続される。
【０００３】
例えば、特許文献１には、データ線と画素回路との間に設けられたカップリング容量の一端に、発光素子の駆動用トランジスターの閾値電圧を保持した後、当該カップリング容量の他端から、階調データに応じた電圧変化によって画素回路にデータを書き込む表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－９６４１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の表示装置では、表示画像の高精細化による画素数の増加や画面サイズの増大に伴ってデータ線の負荷容量が大きくなると、データ線の負荷容量の増大に比例して、カップリング容量の容量値を大きくする必要があり、表示装置の面積サイズが大きくなってしまう。
【課題を解決するための手段】
【０００６】
本発明に係る表示装置の一態様は、
走査線と、
データ線と、
前記走査線と前記データ線とに対応して設けられた画素回路と、
データ電位を発生させるデータ電位発生回路と、を有し、
前記画素回路は、第１トランジスター、第２トランジスター、第３トランジスター、第４トランジスター及び発光素子を含み、
前記第１トランジスターは、ゲートとソースとの間の電圧に応じた電流を前記発光素子に供給し、
前記第２トランジスターは、前記走査線の電位に応じて、前記データ線と前記第１トランジスターの前記ゲートとの電気的接続を制御し、
前記第３トランジスターは、前記データ線と前記第１トランジスターのドレインとの電気的接続を制御し、
前記第４トランジスターは、前記発光素子と前記第１トランジスターの前記ドレインとの電気的接続を制御し、
第１期間において、
前記第２トランジスターがオンし、前記第３トランジスター及び前記第４トランジスターがオフし、前記データ線を介して、前記第１トランジスターの前記ゲートに所定の第１電位が供給され、
前記第１期間の後の第２期間において、
前記第２トランジスター及び前記第３トランジスターがオンし、前記第４トランジスターがオフし、前記データ線と前記第１トランジスターの前記ゲート及び前記ドレインとが電気的に接続され、
前記第２期間の後の第３期間において、
前記第２トランジスターがオンし、前記第３トランジスター及び前記第４トランジスターがオフし、前記第１トランジスターの前記ゲートに、前記データ線及び前記第２トランジスターを介して前記データ電位が供給される。
【０００７】
本発明に係る電子機器の一態様は、
前記表示装置の一態様を有する。
【図面の簡単な説明】
【０００８】
本実施形態の表示装置を模式的に示す平面図。

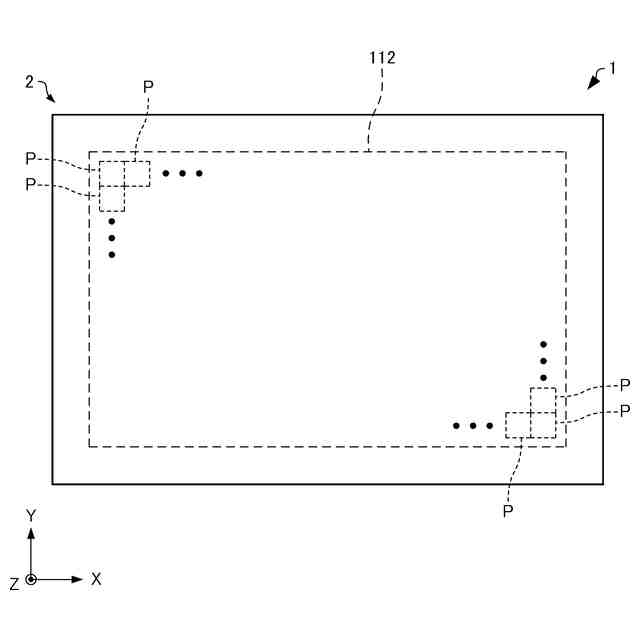

表示装置の表示パネルを模式的に示す平面図。

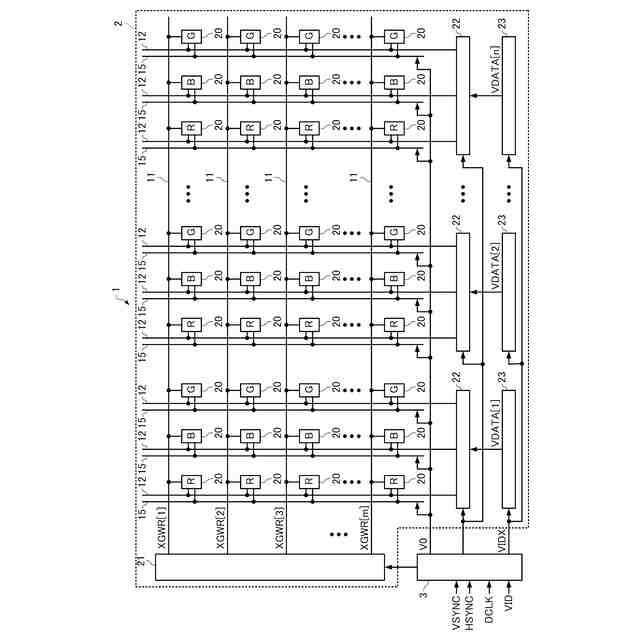

表示装置の電気的な構成を示すブロック図。

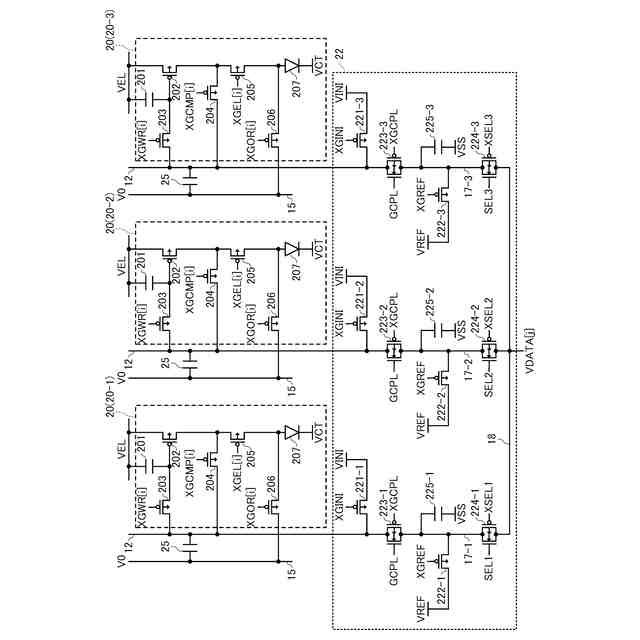

第１実施形態における画素回路及びデータ線駆動回路の構成を示す図。
第１実施形態の表示装置における各種信号の波形の一例を示すタイミングチャート図。

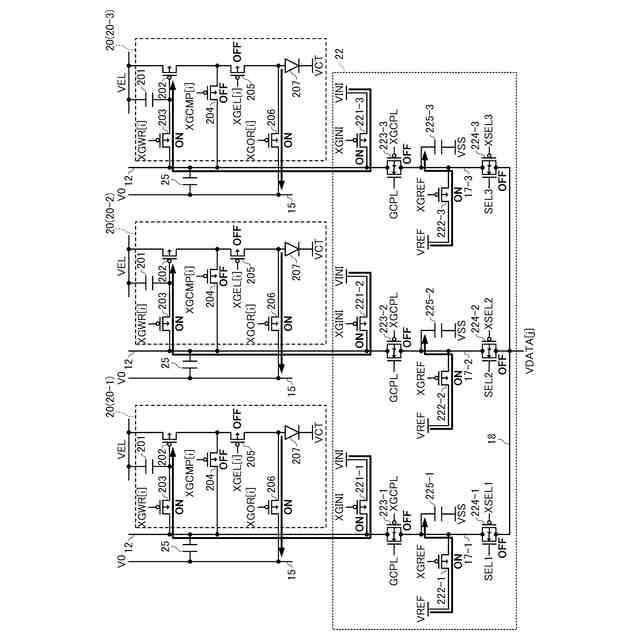

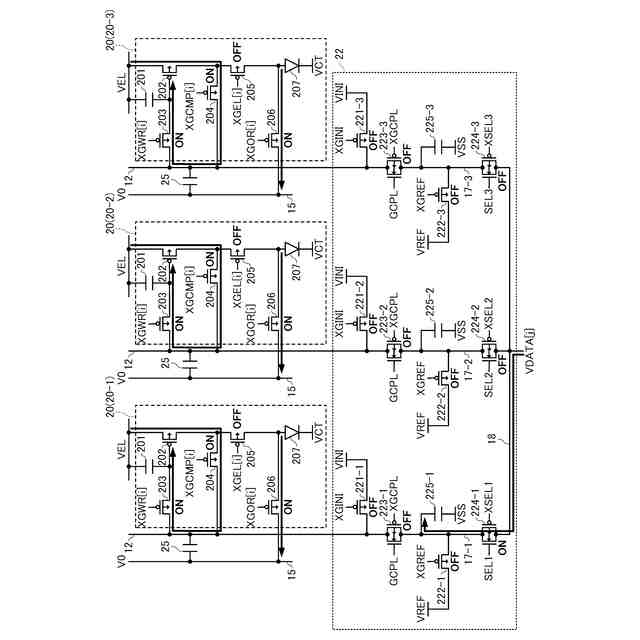

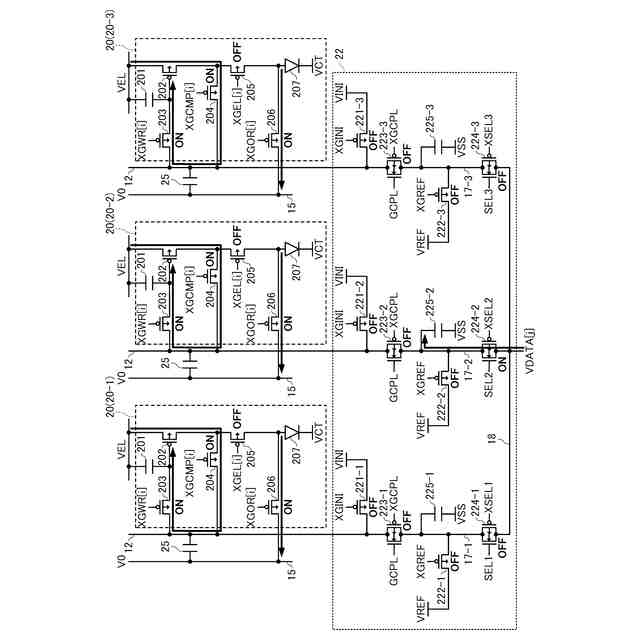

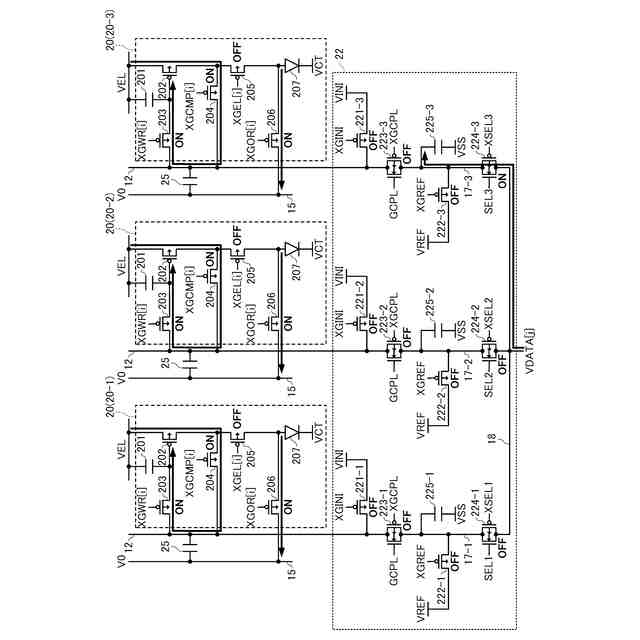

第１実施形態の表示装置の動作を説明するための図。
第１実施形態の表示装置の動作を説明するための図。
第１実施形態の表示装置の動作を説明するための図。
第１実施形態の表示装置の動作を説明するための図。
第１実施形態の表示装置の動作を説明するための図。
第１実施形態の表示装置の動作を説明するための図。
第２実施形態における画素回路及びデータ線駆動回路の構成を示す図。
第２実施形態の表示装置における各種信号の波形の一例を示すタイミングチャート図。
第２実施形態の表示装置の動作を説明するための図。
第２実施形態の表示装置の動作を説明するための図。
第２実施形態の表示装置の動作を説明するための図。
第２実施形態の表示装置の動作を説明するための図。
第２実施形態の表示装置の動作を説明するための図。
第２実施形態の表示装置の動作を説明するための図。
本実施形態に係るヘッドマウントディスプレイを模式的に示す斜視図。
本実施形態に係るヘッドマウントディスプレイの像形成装置及び導光装置を模式的に示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の好適な実施形態について図面を用いて詳細に説明する。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【００１０】
１．表示装置
１－１．第１実施形態
１－１－１．表示装置の全体構成

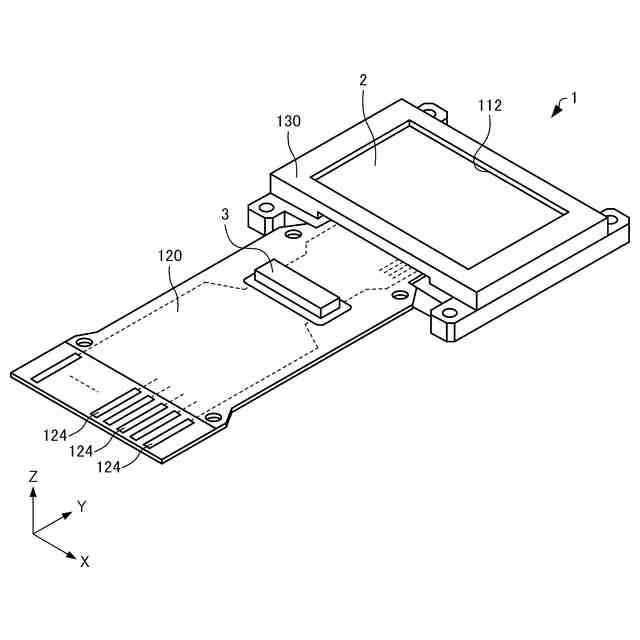

図１は、本実施形態の表示装置１を模式的に示す斜視図である。図２は、本実施形態の表示装置１の表示パネル２を模式的に示す平面図である。なお、図１及び図２には、互いに直交する３軸として、Ｘ軸、Ｙ軸及びＺ軸を示している。
（【００１１】以降は省略されています）
