公開番号2025124222
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020121
出願日2024-02-14
発明の名称シミュレータ
出願人ニプロ株式会社
代理人弁理士法人深見特許事務所
主分類G09B 9/00 20060101AFI20250819BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】カテーテルが閉塞しているときの医療機器操作を体験可能な教育用のシミュレータを提供する。
【解決手段】シミュレータは、シートと、容器と、カテーテルを先端側に有し、後端側にカテーテルと流体連通可能な医療機器が接続されるカテーテルアセンブリとを備える。容器の蓋と本体とのうちの一方の第1部材は、他方の第2部材側の内側面と外側面とを有する。シートは、外側面に貼り付けられている。第1部材とシートとの各々には、容器の上面視において同じ位置に、カテーテルを容器の内部に挿入するための貫通孔が形成されている。カテーテルは、少なくとも一部が先端側から各貫通孔を介して容器内に挿入されている。シミュレータは、カテーテル内における流体の容器内から容器外に向かう第1方向への流れと、第1方向とは反対の第2方向への流れとのうち、少なくとも一方の流れを制限する第3部材を容器内にさらに備える。

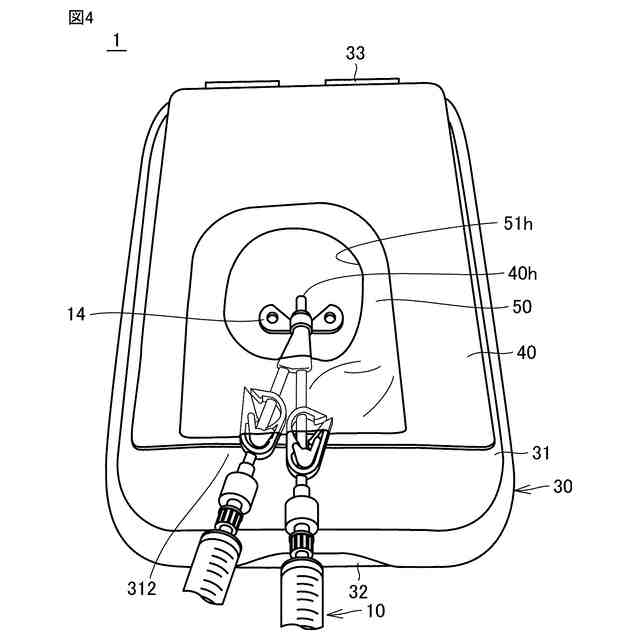

【選択図】図4
特許請求の範囲【請求項１】
シートと、
蓋と本体とを有する容器と、

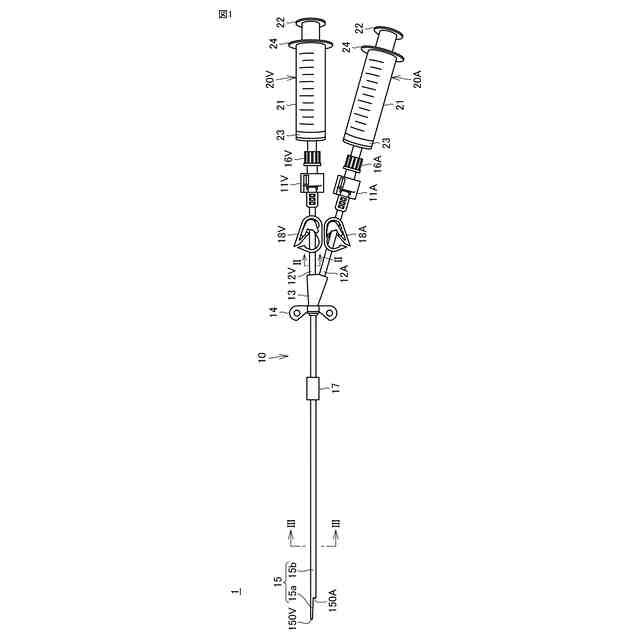

内部に流体が流れるカテーテルを先端側に有し、後端側に前記カテーテルと流体連通可能な医療機器が接続されるカテーテルアセンブリとを備え、
前記蓋と前記本体とのうちの一方の第１の部材は、前記蓋と前記本体とのうちの他方の第２の部材側の内側面と、前記内側面と反対側の外側面とを有し、
前記シートは、前記外側面に貼り付けられており、
前記第１の部材と前記シートとの各々には、前記容器の上面視において同じ位置に、前記カテーテルを前記容器の内部に挿入するための貫通孔が形成されており、
前記カテーテルは、少なくとも一部が前記先端側から各前記貫通孔を介して前記容器内に挿入されており、
前記カテーテル内における前記流体の前記容器内から前記容器外に向かう第１の方向への流れと、前記カテーテル内における前記流体の前記第１の方向とは反対の第２の方向への流れとのうち、少なくとも一方の流れを制限する第３の部材を前記容器内にさらに備える、シミュレータ。
続きを表示（約 1,400 文字）【請求項２】

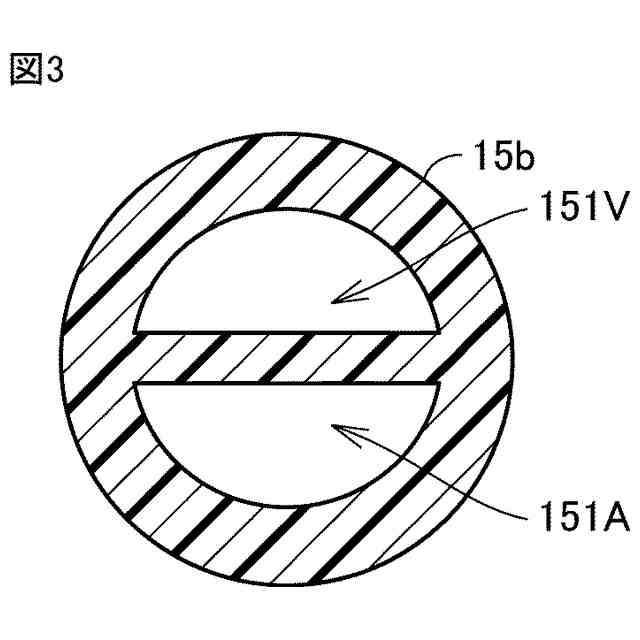

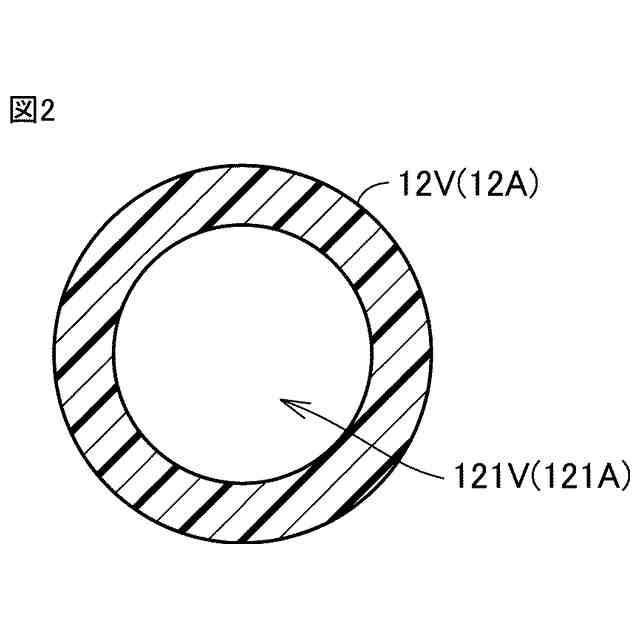

前記カテーテルには、各々に前記流体が流れる脱血用の第１の内腔と返血用の第２の内腔とが形成されており、
前記第３の部材は、前記第１および第２の内腔における前記流体の前記第１および第２の方向の流れを制限する、請求項１に記載のシミュレータ。
【請求項３】
前記第３の部材は、前記第１の内腔と前記第２の内腔とを閉塞する閉塞部材である、請求項２に記載のシミュレータ。
【請求項４】
前記カテーテルには、各々に前記流体が流れる脱血用の第１の内腔と返血用の第２の内腔とが形成されており、
前記第３の部材は、前記第１および第２の内腔における前記流体の前記第１および第２の方向の流れのうち、前記第１の方向の流れのみを制限する、請求項１に記載のシミュレータ。
【請求項５】

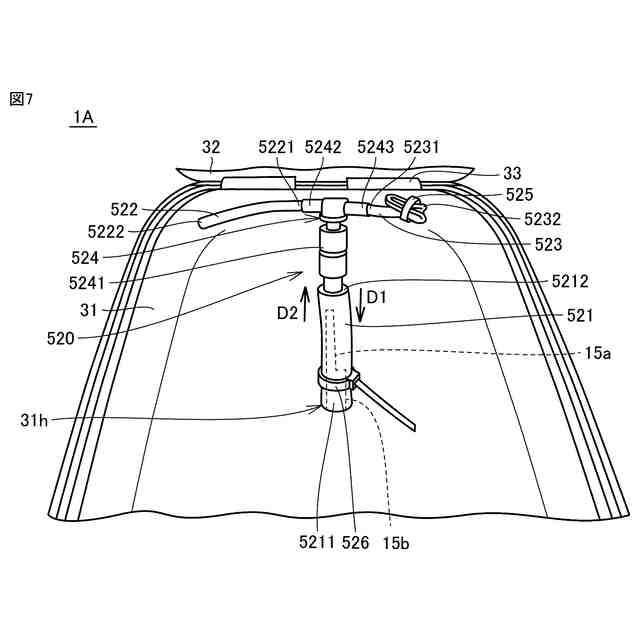

前記容器内に設置された逆止弁と、
前記第１および第２の内腔と前記逆止弁とを接続する第１のチューブとをさらに備え、
前記逆止弁は、前記第１および第２の内腔において、前記第１の方向に前記流体が流れることを防止し、かつ、前記第２の方向に前記流体が流れることを許容する、請求項４に記載のシミュレータ。
【請求項６】
前記カテーテルには、各々に前記流体が流れる脱血用の第１の内腔と返血用の第２の内腔とが形成されており、
前記第３の部材は、前記第１および第２の内腔のうちの一方の内腔における前記流体の前記第１および第２の方向の流れを制限する、請求項１に記載のシミュレータ。
【請求項７】
前記カテーテルは、前記カテーテルの先端側において、前記第１の内腔の第１の開口端と、前記第２の内腔の第２の開口端とを有し、
前記第２の内腔は、前記第１の内腔よりも前記カテーテルの先端側に延びており、
前記第３の部材は、前記カテーテルにおける前記第１の開口端と前記第２の開口端との間の位置において、前記第１の内腔と前記第２の内腔とのうち前記第２の内腔のみを閉塞する閉塞部材である、請求項６に記載のシミュレータ。
【請求項８】
前記カテーテルは、前記カテーテルの先端側において、前記第１の内腔の第１の開口端と、前記第２の内腔の第２の開口端とを有し、
前記第２の内腔は、前記第１の内腔よりも前記カテーテルの先端側に延びており、
前記第３の部材は、前記第１の開口端と前記第２の開口端とのうち前記第１の開口端のみを覆う被覆部材である、請求項６に記載のシミュレータ。
【請求項９】

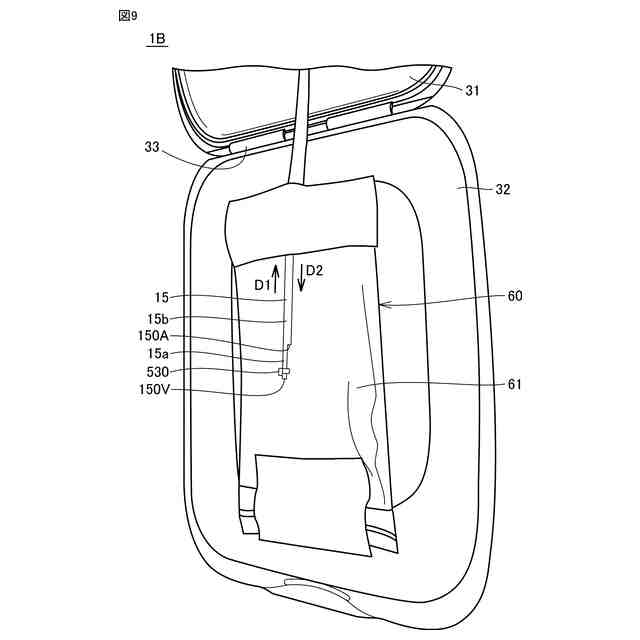

前記容器内に収容された、液体が注入されたバックと、
前記逆止弁に接続された第２のチューブとをさらに備え、
前記第１のチューブと前記第２のチューブとは、前記逆止弁を介して前記第１のチューブ側から前記第２のチューブ側の方向に連通しており、
前記第２のチューブは、前記バック内に差し込まれている、請求項５に記載のシミュレータ。
【請求項１０】
前記容器内に収容された、液体が注入されたバックをさらに備え、
前記カテーテルは、前記第１の開口端と前記第２の開口端とが前記バック内に位置するように、前記バック内に差し込まれている、請求項７または８に記載のシミュレータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、シミュレータに関し、特に、カテーテルアセンブリの教育用シミュレータに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、透析治療を受ける際にシャントが作成されていない場合またはシャントが使用できない場合等において、カテーテルを有するカテーテルアセンブリが用いられる。独国実用新案第２０２００４００６０３５号明細書（特許文献１）には、カテーテルを挿入可能な教育用の人体モデルが開示されている。特許文献１の人体モデルを使うことにより、カテーテルの手技を学ぶことができる。
【先行技術文献】
【特許文献】
【０００３】
独国実用新案第２０２００４００６０３５号明細書
中国特許出願公開第１０６７８１８１２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】

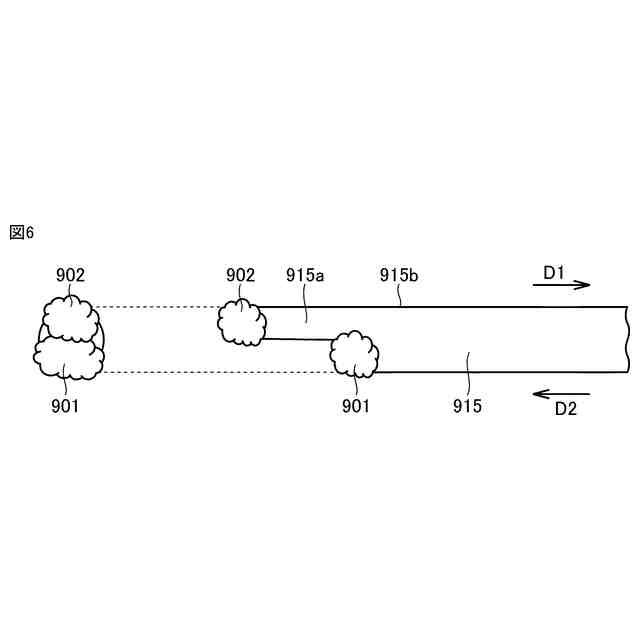

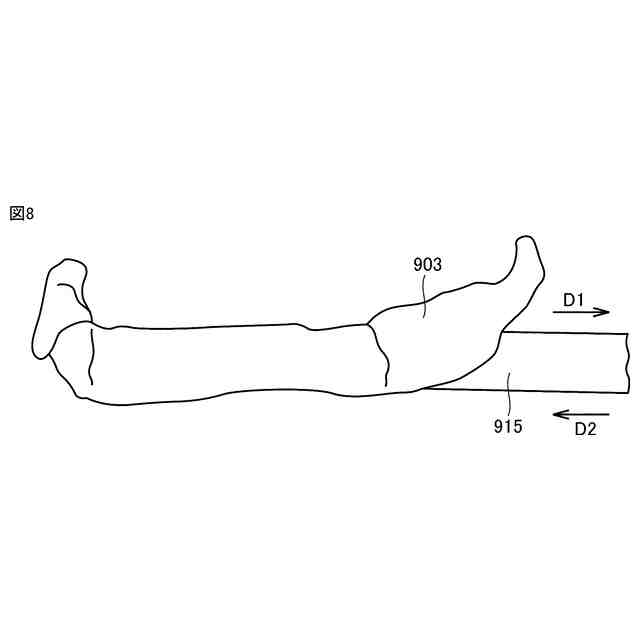

ところで、カテーテルを人体に留置したままにしておく場合、人体内において、カテーテルの先端部に血の成分（凝固物）が固着することがある。このような場合、カテーテルの内腔の開口部分の全部または一部が血の凝固物によって閉塞されてしまう。しかしながら、特許文献１では、カテーテルが血の凝固物で閉塞されたときの注射器等の医療機器の操作を体験することはできない。
【０００５】
本開示は、カテーテルが閉塞しているときの医療機器操作を体験可能な教育用のシミュレータを提供する。
【課題を解決するための手段】
【０００６】
本開示のある局面に従うと、シミュレータは、シートと、蓋と本体とを有する容器と、内部に流体が流れるカテーテルを先端側に有し、後端側にカテーテルと流体連通可能な医療機器が接続されるカテーテルアセンブリとを備える。蓋と本体とのうちの一方の第１の部材は、蓋と本体とのうちの他方の第２の部材側の内側面と、内側面と反対側の外側面とを有する。シートは、外側面に貼り付けられている。第１の部材とシートとの各々には、容器の上面視において同じ位置に、カテーテルを容器の内部に挿入するための貫通孔が形成されている。カテーテルは、少なくとも一部が先端側から各貫通孔を介して容器内に挿入されている。シミュレータは、カテーテル内における流体の容器内から容器外に向かう第１の方向への流れと、カテーテル内における流体の第１の方向とは反対の第２の方向への流れとのうち、少なくとも一方の流れを制限する第３の部材を容器内にさらに備える。
【０００７】
好ましくは、カテーテルには、各々に流体が流れる脱血用の第１の内腔と返血用の第２の内腔とが形成されている。第３の部材は、第１および第２の内腔における流体の第１および第２の方向の流れを制限する。
【０００８】
好ましくは、第３の部材は、第１の内腔と第２の内腔とを閉塞する閉塞部材である。
好ましくは、カテーテルには、各々に流体が流れる脱血用の第１の内腔と返血用の第２の内腔とが形成されている。第３の部材は、第１および第２の内腔における流体の第１および第２の方向の流れのうち、第１の方向の流れのみを制限する。
【０００９】
好ましくは、シミュレータは、容器内に設置された逆止弁と、第１および第２の内腔と逆止弁とを接続する第１のチューブとをさらに備える。逆止弁は、第１および第２の内腔において、第１の方向に流体が流れることを防止し、かつ、第２の方向に流体が流れることを許容する。
【００１０】
好ましくは、カテーテルには、各々に流体が流れる脱血用の第１の内腔と返血用の第２の内腔とが形成されている。第３の部材は、第１および第２の内腔のうちの一方の内腔における流体の第１および第２の方向の流れを制限する。
（【００１１】以降は省略されています）
