公開番号2025131406
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024029126
出願日2024-02-28
発明の名称電力変換装置
出願人Astemo株式会社
代理人弁理士法人サンネクスト国際特許事務所
主分類H02M 7/48 20070101AFI20250902BHJP(電力の発電,変換,配電)
要約【課題】インダクタンスを低減した電力変換装置を提供する。
【解決手段】電力変換装置は、直流電圧を平滑化する複数の平滑コンデンサと、複数の平滑コンデンサと接続される第1正極バスバと第1負極バスバと、第1正極バスバと第1負極バスバとの間に設けられる第1絶縁材と、を有する第1バスバ部材と、直流電圧を交流電圧に変換する複数の半導体装置と、複数の半導体装置と接続される第2正極バスバと第2負極バスバと、第2正極バスバと第2負極バスバとの間に設けられる第2絶縁材と、を有する第2バスバ部材と、を備え、第1バスバ部材は、第1正極バスバと第1負極バスバが積層されて形成され、かつ第2バスバ部材と接続するための第1接続部を有し、第2バスバ部材は、第2正極バスバと第2負極バスバが積層されて形成され、かつ第1接続部と接続されている第2接続部を有し、第1接続部は、第2接続部に向かって突出する突出部を有する。
【選択図】図5
特許請求の範囲【請求項１】
直流電圧を平滑化する複数の平滑コンデンサと、
前記複数の平滑コンデンサと接続される第１正極バスバおよび第１負極バスバと、前記第１正極バスバおよび前記第１負極バスバとの間に設けられる第１絶縁材と、を有する第１バスバ部材と、
前記直流電圧を交流電圧に変換する複数の半導体装置と、
前記複数の半導体装置と接続される第２正極バスバおよび第２負極バスバと、前記第２正極バスバおよび前記第２負極バスバとの間に設けられる第２絶縁材と、を有する第２バスバ部材と、を備え、
前記第１バスバ部材は、前記第１正極バスバと前記第１負極バスバが積層されて形成され、かつ前記第２バスバ部材と接続するための第１接続部を有し、
前記第２バスバ部材は、前記第２正極バスバと前記第２負極バスバが積層されて形成され、かつ前記第１接続部と接続されている第２接続部を有し、
前記第１接続部は、前記第２接続部に向かって突出する突出部を有する
電力変換装置。
続きを表示（約 560 文字）【請求項２】
前記第１バスバ部材は、前記複数の平滑コンデンサの間に形成されている第１中継部を有し、
前記第２バスバ部材は、前記複数の半導体装置の間に形成され、前記第１中継部と接続される第２中継部を有し、
前記第１中継部は、前記第１接続部と、前記第１接続部から屈曲して設けられかつ前記平滑コンデンサと対向している第３接続部と、を有し、
前記第２中継部は、前記第２接続部と、前記第２接続部から屈曲して設けられかつ前記半導体装置と対向している第４接続部と、を有し、
前記第１中継部および前記第２中継部は、それぞれの断面がＵの字形状である
請求項１に記載の電力変換装置。
【請求項３】
前記第１正極バスバの少なくとも一部と前記第１負極バスバの少なくとも一部とが互いに重なり合って積層され、かつ前記第１接続部が延伸する方向に沿って複数形成されている連結部を有し、
複数の前記連結部同士の間には、それぞれ前記第１バスバ部材と前記第２バスバ部材とを互いに締結するための締結部が設けられている
請求項１に記載の電力変換装置。
【請求項４】
前記第１絶縁材は、前記突出部の周囲を囲うように形成されている
請求項１に記載の電力変換装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力変換装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
インバータの開発分野では、スイッチング素子のＳｉＣ（Silicon Carbide）化が主流となっている。これにより、スイッチング周波数が上昇してサージ電圧が増加するため、スイッチング素子が破壊される可能性が増加したり、ノイズが発生したりする。そこで、インバータにおけるインダクタンスを低減する必要がある。インダクタンスを低減する構成として、例えば下記の特許文献１には、ＤＣキャパシタと接続されたバスバが積層され、かつパワーモジュールに直接接続されている構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６８２４８４０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成を鑑みて、本発明は、さらにインダクタンスを低減する電力変換装置を提供することが目的である。
【課題を解決するための手段】
【０００５】
電力変換装置１００は、直流電圧を平滑化する複数の平滑コンデンサと、前記複数の平滑コンデンサと接続される第１正極バスバおよび第１負極バスバと、前記第１正極バスバおよび前記第１負極バスバとの間に設けられる第１絶縁材と、を有する第１バスバ部材と、前記直流電圧を交流電圧に変換する複数の半導体装置と、前記複数の半導体装置と接続される第２正極バスバおよび第２負極バスバと、前記第２正極バスバおよび前記第２負極バスバとの間に設けられる第２絶縁材と、を有する第２バスバ部材と、を備え、前記第１バスバ部材は、前記第１正極バスバと前記第１負極バスバが積層されて形成され、かつ前記第２バスバ部材と接続するための第１接続部を有し、前記第２バスバ部材は、前記第２正極バスバと前記第２負極バスバが積層されて形成され、かつ前記第１接続部と接続されている第２接続部を有し、前記第１接続部は、前記第２接続部に向かって突出する突出部を有する。
【発明の効果】
【０００６】
インダクタンスの低減を実現した電力変換装置を提供できる。
【図面の簡単な説明】
【０００７】
本発明の一実施形態に係る、電力変換装置の構成を説明するための全体斜視図
図１のＡ拡大正面図
図２のＢ－Ｂ’断面図
本発明の一実施形態に係る、第３・第４接続部を説明する図

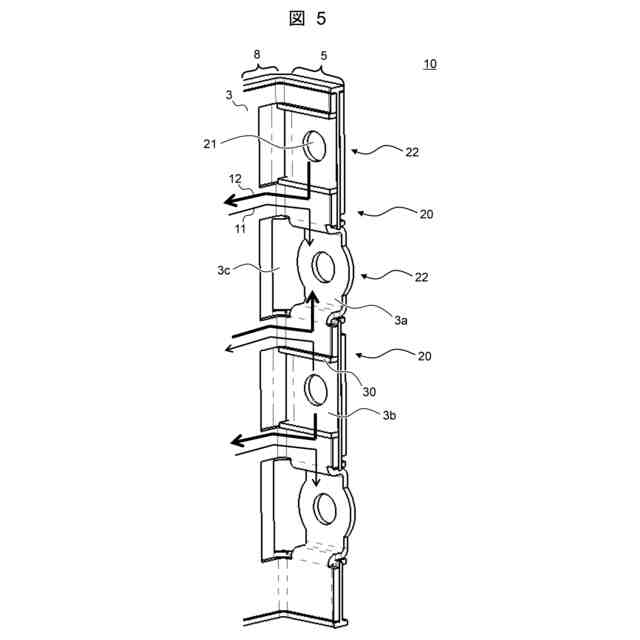

本発明の一実施形態に係る、連結部を説明する構造図（図４のＣ－Ｃ’断面図）
本発明の一実施形態に係る、ゲートバスバの斜視図とＤ視点図
本発明の一実施形態に係る、ゲートバスバ側視点のモールドバスバの構造図
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施形態を説明する。以下の記載および図面は、本発明を説明するための例示であって、説明の明確化のため、適宜、省略および簡略化がなされている。本発明は、他の種々の形態でも実施する事が可能である。特に限定しない限り、各構成要素は単数でも複数でも構わない。
【０００９】
図面において示す各構成要素の位置、大きさ、形状、範囲などは、発明の理解を容易にするため、実際の位置、大きさ、形状、範囲などを表していない場合がある。このため、本発明は、必ずしも、図面に開示された位置、大きさ、形状、範囲などに限定されない。
【００１０】
（一実施形態および全体構成）
（図１～図４）
電力変換装置１００は、半導体装置１、平滑コンデンサ２、モールドバスバ３、ゲートバスバ４を備える。モールドバスバ３（第１バスバ部材）は、複数の平滑コンデンサ２の間に形成されている第１中継部１０を有している。同様に、ゲートバスバ４（第２バスバ部材）は複数の半導体装置１の間に形成されている第２中継部１０ａを有している。第１中継部１０と第２中継部１０ａは、図示しない締結部材によって互いに締結されることで、電気接続している。
（【００１１】以降は省略されています）
