公開番号2025131374
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024029079
出願日2024-02-28
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20250902BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】液剤の自動投入機能に関するユーザの使い勝手が向上した洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、回転可能に設けられた洗濯槽と、洗濯槽の外側に設けられた外槽と、液剤を貯蔵する液剤タンクと、液剤タンクを収容するケースと、を備え、液剤タンクは、ケースの内底面に載置され、内底面は、第1の高さまで上方に突出した第1支持部と、第1の高さよりも高い第2の高さまで上方に突出した第2支持部とを有し、液剤タンクとして、第1支持部および第2支持部の上方に位置し、第2支持部から離れた状態で第1支持部に支持される第1液剤タンクが配置される。
【選択図】図5B
特許請求の範囲【請求項１】
回転可能に設けられた洗濯槽と、
前記洗濯槽の外側に設けられた外槽と、
液剤を貯蔵する液剤タンクと、
前記液剤タンクを収容するケースと、
を備え、
前記液剤タンクは、前記ケースの内底面に載置され、
前記内底面は、第１の高さまで上方に突出した第１支持部と、前記第１の高さよりも高い第２の高さまで上方に突出した第２支持部とを有し、
前記液剤タンクとして、前記第１支持部および前記第２支持部の上方に位置し、前記第２支持部から離れた状態で前記第１支持部に支持される第１液剤タンクが配置される、洗濯機。
続きを表示（約 900 文字）【請求項２】
前記ケースは、前記第１液剤タンクに代えて、前記第１支持部に支持される第２液剤タンクと、前記第２支持部に支持される第３液剤タンクとを配置可能である、請求項１に記載の洗濯機。
【請求項３】
前記第３液剤タンクは、
前記第２支持部に接触して自立する第１脚部と、
前記第３液剤タンクが前記第２支持部に支持されると、前記第１支持部の上方に位置し、前記第１支持部と間隔を有する第２脚部と、を有する、請求項２に記載の洗濯機。
【請求項４】
前記第１支持部は、前記第１液剤タンクを支持する第１部分と、前記第２液剤タンクを支持する第２部分とを有し、
上から見たときに、前記第１部分は、前記第２部分と前記第２支持部との間に位置する、請求項２に記載の洗濯機。
【請求項５】
前記第１液剤タンクは、前記第１支持部に接触して自立する脚部を有する、請求項１に記載の洗濯機。
【請求項６】
前記第１液剤タンクは、前記第２支持部から前記第１支持部に向かう第１方向に深さが増加する形状を有する、請求項５に記載の洗濯機。
【請求項７】
前記第１液剤タンクは、前記第１方向に向かって下方に傾斜した第１底部と、前記第１底部の下端に接続された第２底部とを有する、請求項６に記載の洗濯機。
【請求項８】
前記第１液剤タンクの前記脚部は、前記第１液剤タンクの前記第１方向の中心位置に対して、深さが増加する方向に偏った位置に設けられる、請求項６に記載の洗濯機。
【請求項９】
前記第１液剤タンクの前記脚部は、第１部分と、前記第１部分と前記第１方向に間隔を空けた第２部分とを有し、
前記第２部分は、前記第１部分よりも、前記第１液剤タンクの前記第１方向の中心位置から離れた位置に設けられる、請求項８に記載の洗濯機。
【請求項１０】
前記第１液剤タンクの内底面は、異なる方向に傾斜した複数の傾斜面を有する、請求項６に記載の洗濯機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特許文献１には、洗濯槽と、洗濯槽に液剤を供給する液剤供給装置とを有する洗濯機が開示されている。液剤供給装置は、液剤を貯留する液剤タンクと、液剤タンクを収容するケースとを有する。
【０００３】
特許文献１に記載されたケースは、第１液剤タンクと第２液剤タンクを同時に収容する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－４２１８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の洗濯機において、液剤の自動投入機能に関するユーザの使い勝手という点において、未だ改善の余地がある。
【０００６】
したがって、本開示の目的は、上記課題を解決することにあり、液剤の自動投入機能に関するユーザの使い勝手を向上させることができる。
【課題を解決するための手段】
【０００７】
本開示の一態様の洗濯機は、回転可能に設けられた洗濯槽と、洗濯槽の外側に設けられた外槽と、液剤を貯蔵する液剤タンクと、液剤タンクを収容するケースと、を備え、液剤タンクは、ケースの内底面に載置され、内底面は、第１の高さまで上方に突出した第１支持部と、第１の高さよりも高い第２の高さまで上方に突出した第２支持部とを有し、液剤タンクとして、第１支持部および第２支持部の上方に位置し、第２支持部から離れた状態で第１支持部に支持される第１液剤タンクが配置される。
【発明の効果】
【０００８】
本開示によれば、液剤の自動投入機能に関するユーザの使い勝手が向上した洗濯機を提供できる。
【図面の簡単な説明】
【０００９】

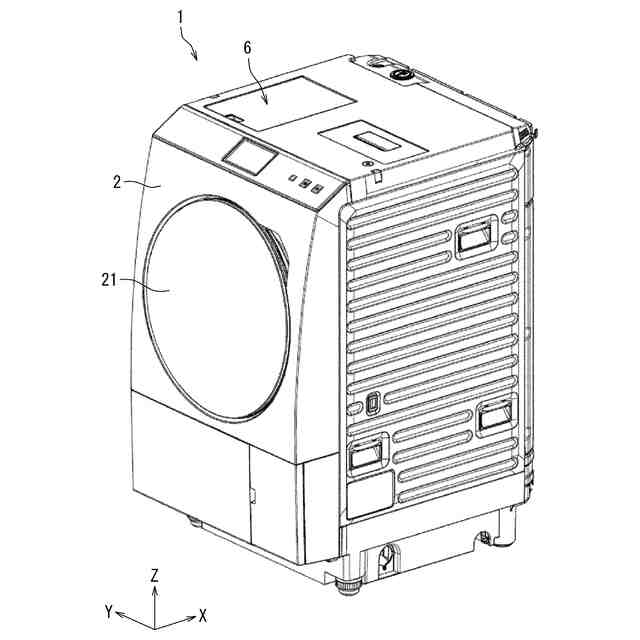

本開示に係る実施の形態１の洗濯機の斜視図

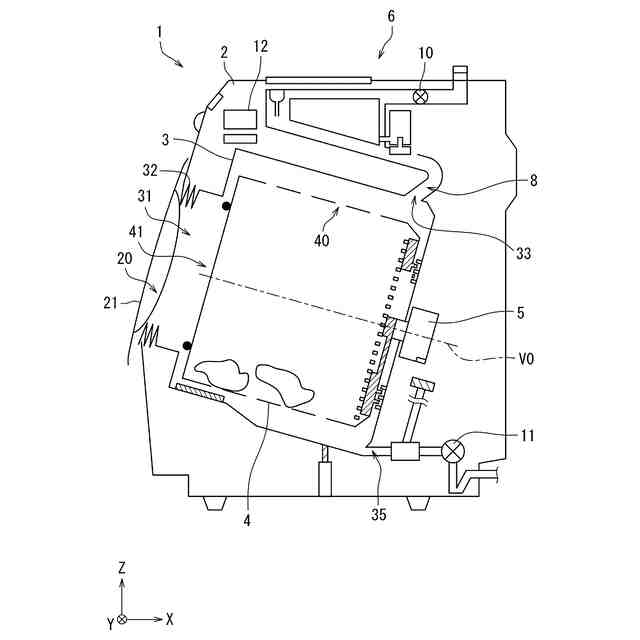

本開示に係る実施の形態１の洗濯機の模式図

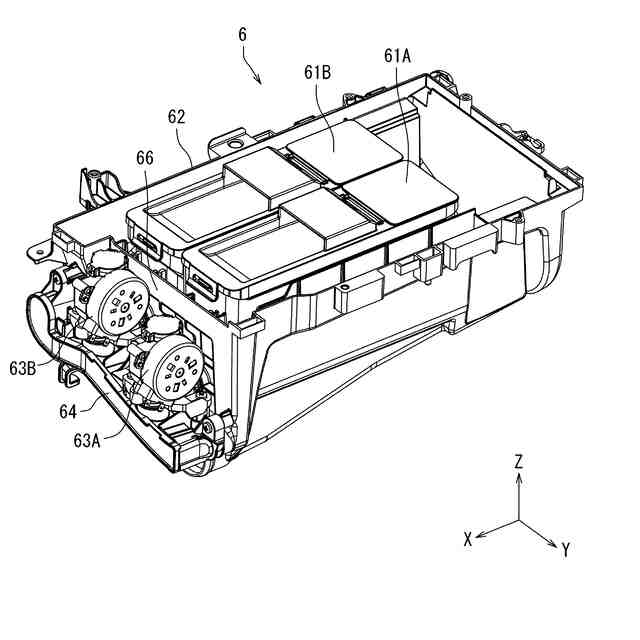

２つの液剤タンクを収容した液剤供給ユニットの斜視図

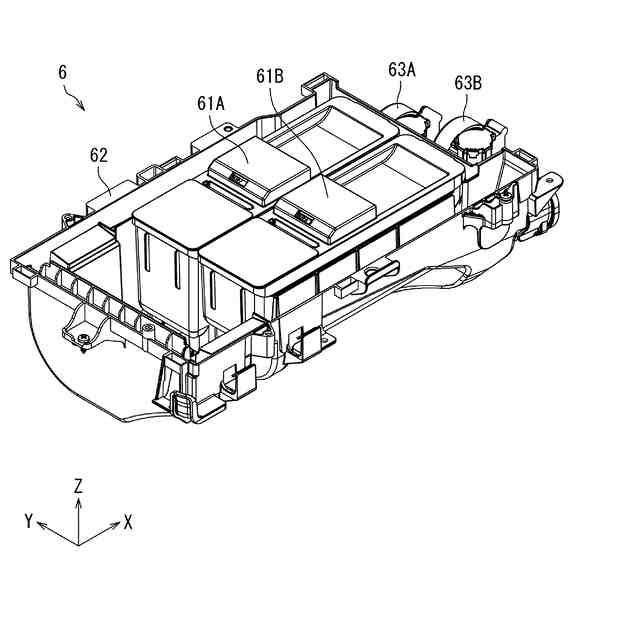

２つの液剤タンクを収容した液剤供給ユニットの斜視図
２つの液剤タンクを収容した液剤供給ユニットの分解図

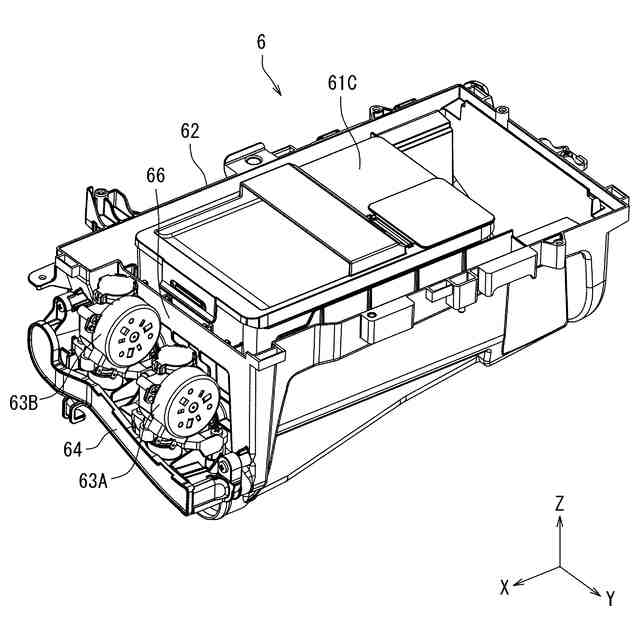

単一の液剤タンクを収容した液剤供給ユニットの斜視図

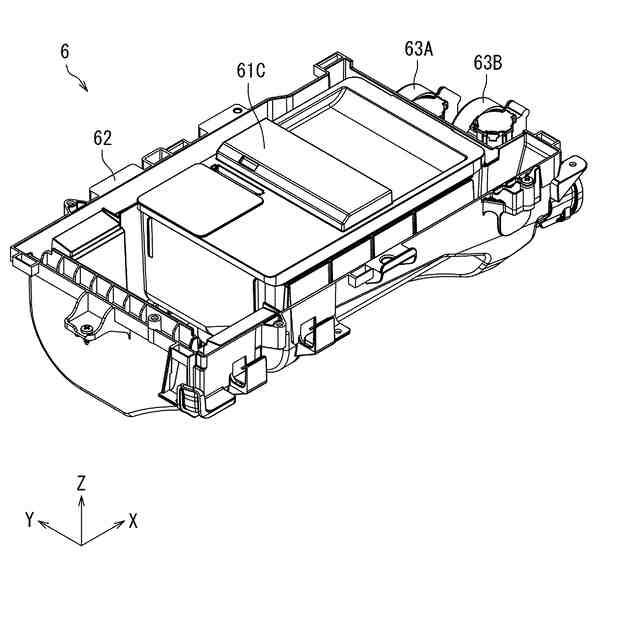

単一の液剤タンクを収容した液剤供給ユニットの斜視図

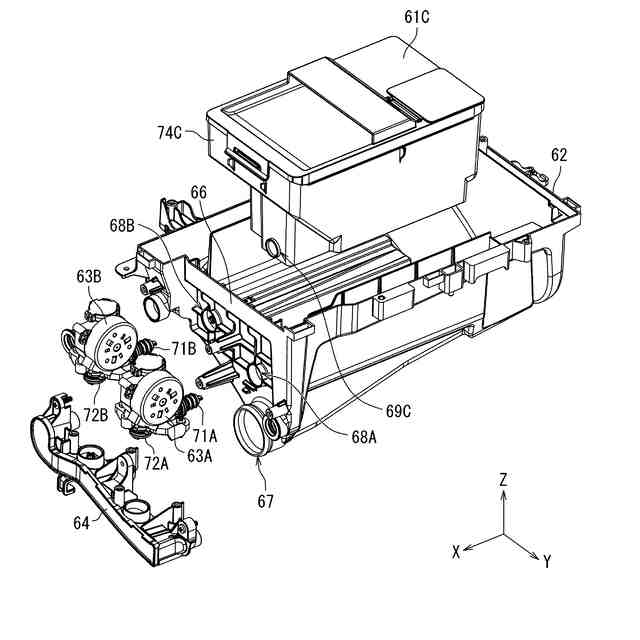

単一の液剤タンクを収容した液剤供給ユニットの分解図

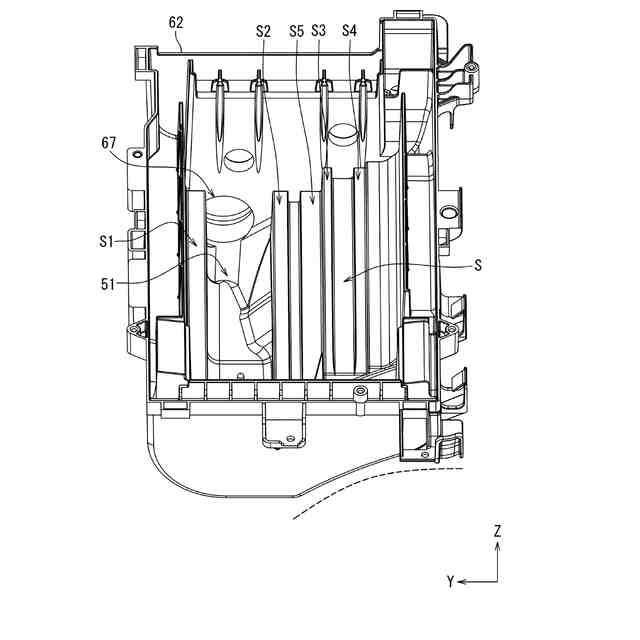

ケースの斜視図
２つの液剤タンクを収容した液剤供給ユニットの断面図

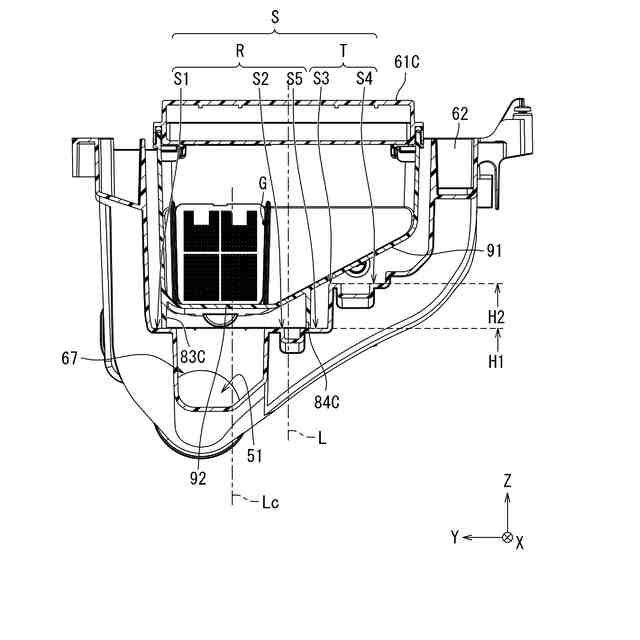

単一の液剤タンクを収容した液剤供給ユニットの断面図
２つの液剤タンクの下部を示す斜視図
２つの液剤タンクの模式下面図
単一の液剤タンクの下部を示す斜視図
液剤タンクの斜視図
液剤タンクの斜視図
液剤供給ユニットの断面図
単一の液剤タンクの模式下面図
２つの液剤タンクを収容したケースの模式上面図
単一の液剤タンクを収容したケースの模式上面図
変形例１の液剤供給ユニットの断面図
液剤供給ユニットの断面図
【発明を実施するための形態】
【００１０】
（実施の形態１）
本開示の実施の形態１に係る洗濯機について説明する。
（【００１１】以降は省略されています）
