公開番号2025130631
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027941
出願日2024-02-27
発明の名称シャッターケース
出願人三和シヤッター工業株式会社
代理人個人,個人
主分類E06B 9/17 20060101AFI20250901BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】
意匠性に優れると共に、サイドケースを取り外すことなく、下ケースのみを取り外すことを可能とするシャッターケースを提供する。
【解決手段】

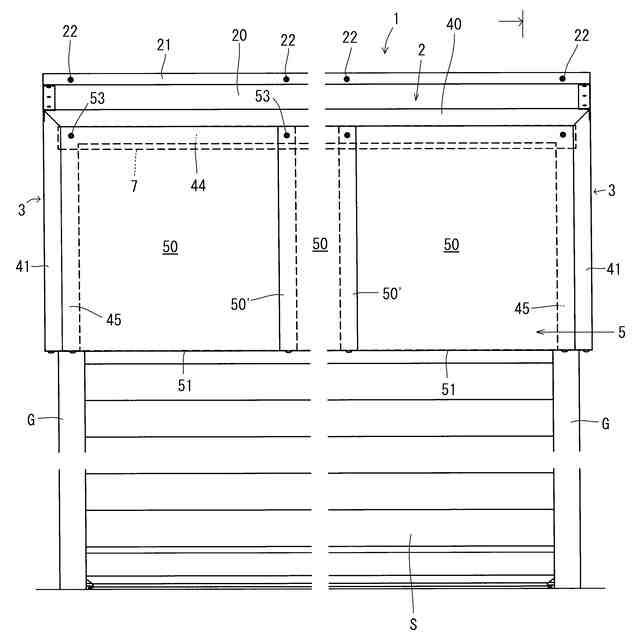

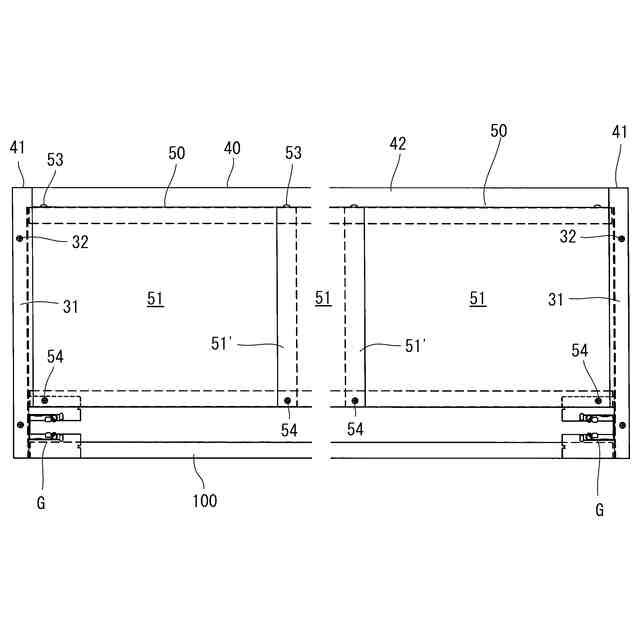

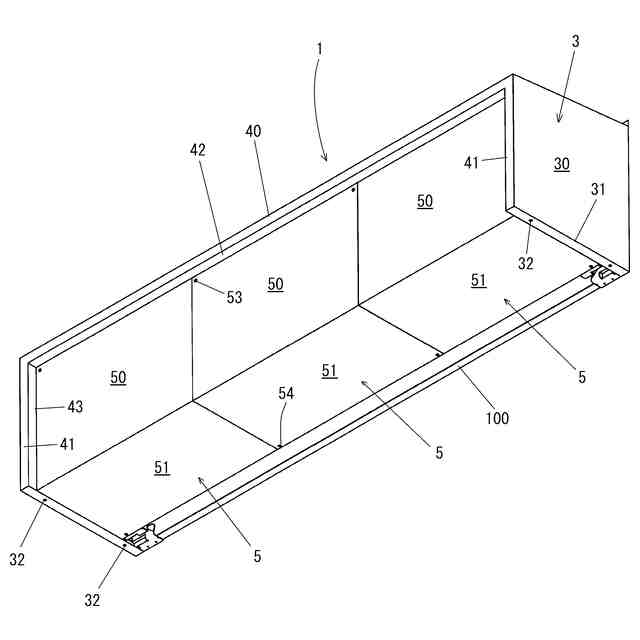

躯体Wに持ち出し状に固定された左右のブラケット6と、左右のブラケット6を接続する複数本の横材7～11と、からなるケース骨組と、上面部2と左右の側面部3とから一体で形成され、躯体Wあるいは/および前記ケース骨組に連結された上ケース1と、正面部と下面部を備え、上ケース1の内側に位置して、前記ケース骨組に連結された下ケースと、からなるシャッターケース。
【選択図】図17

特許請求の範囲【請求項１】

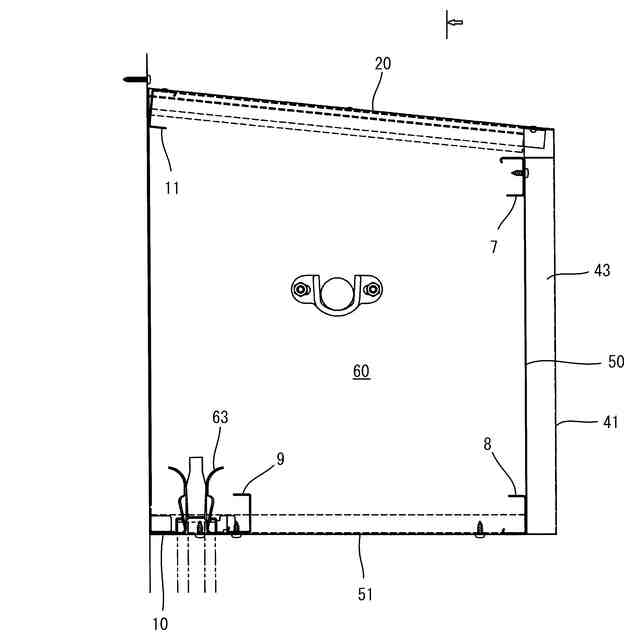

躯体に持ち出し状に固定された左右のブラケットと、左右のブラケットを接続する複数本の横材と、からなるケース骨組と、
上面部と左右の側面部とから一体で形成され、前記躯体あるいは／および前記ケース骨組に連結された上ケースと、
正面部と下面部を備え、前記上ケースの内側に位置して、前記ケース骨組に連結された下ケースと、
からなるシャッターケース。
続きを表示（約 1,300 文字）【請求項２】
前記上ケースは、正面視コ字形状の前端部を備え、
前記前端部の内側かつ躯体側に位置して見付当接部が形成されており、
前記下ケースの前記正面部は、前記上ケースの前記前端部に対して躯体側に位置して前記見付当接部に当接している、
請求項１に記載のシャッターケース。
【請求項３】
前記正面視コ字形状の前端部は、正面視コ字形状の外側見付面である、
請求項２に記載のシャッターケース。
【請求項４】
前記上ケースには、前記外側見付面の内側かつ躯体側に位置して正面視コ字形状の内側見付面が形成されており、
前記内側見付面は、前記見付当接部を形成している、
請求項３に記載のシャッターケース。
【請求項５】
前記見付当接部は、上側・前端側の横材に当接しており、

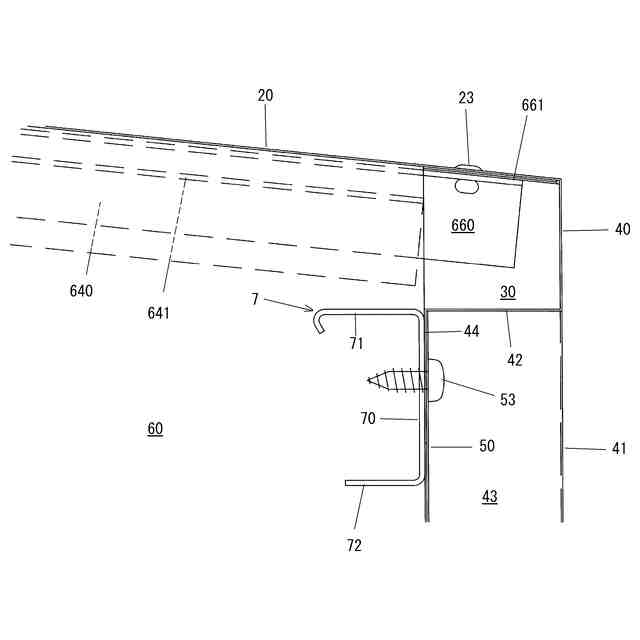

前記下ケースの前記正面部の上端部位は、前記見付当接部に当接した状態で止着部材で前記上側・前端側の横材に連結されており、

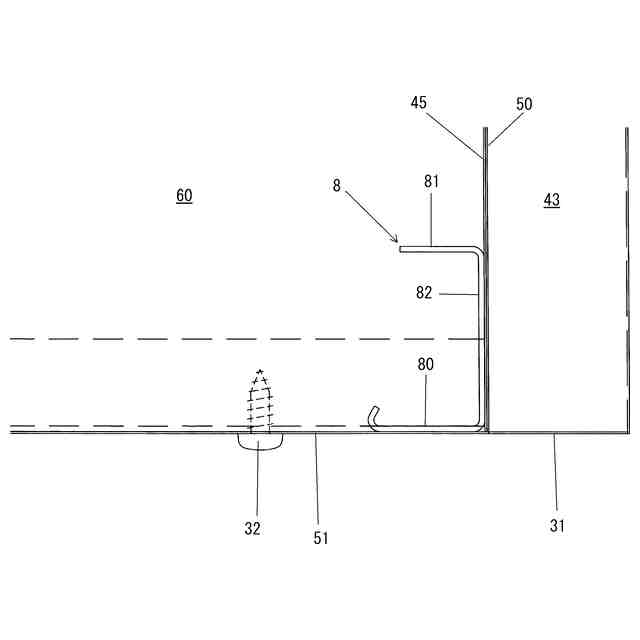

前記下ケースの前記下面部の基端側部位は、下側・基端側の横材に当接した状態で止着部材で連結されている、
請求項２～４いずれか１項に記載のシャッターケース。
【請求項６】
前記上ケースの前記側面部の下端には見込方向に延びる下面が形成されており、
前記下面は、前記下ケースの前記下面部と略面一である、
請求項４に記載のシャッターケース。
【請求項７】

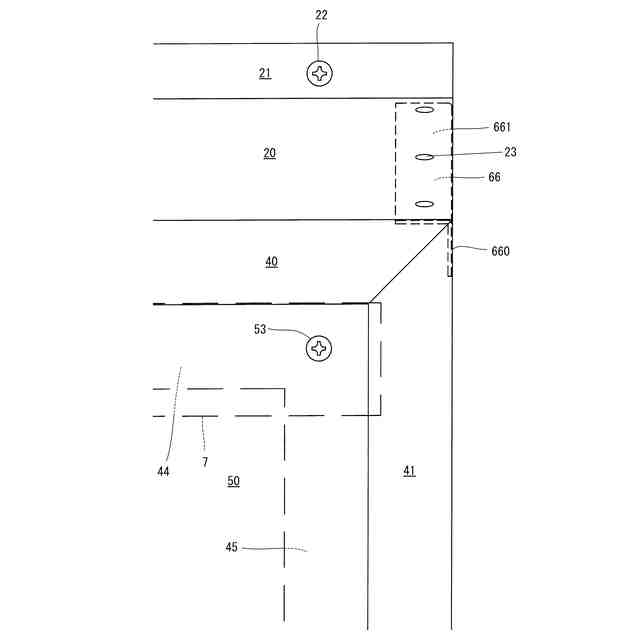

前記上ケースにおいて、前記外側見付面と前記内側見付面は、正面視コ字形状の前側見込面によって接続されており、
前記下ケースの前記正面部の端縁は、前記前側見込面に当接ないし近接しており、

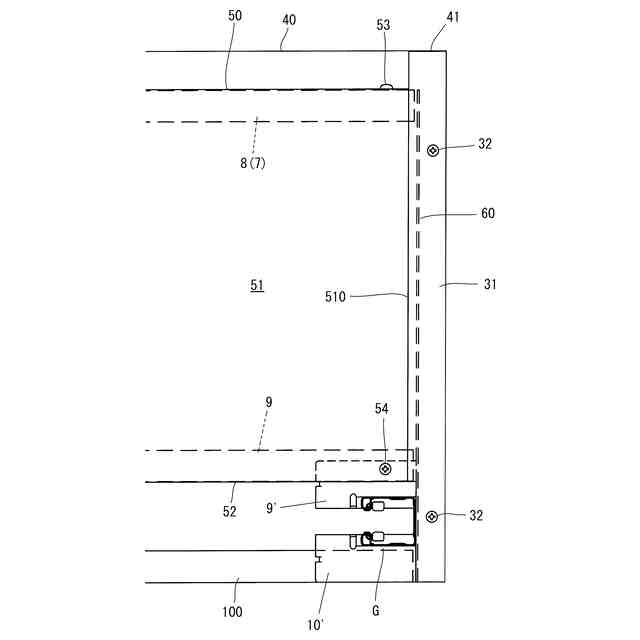

前記下ケースの前記下面部の左右の端縁は、前記上ケースの前記下面に当接ないし近接している、
請求項６に記載のシャッターケース。
【請求項８】
前記ブラケットの面部の外面には、前記ブラケットの上縁に沿って延びる上側当接片と、前記ブラケットの下縁に沿って延びる下側当接片が設けてあり、
前記上ケースの前記上面部と前記側面部の隅部には、上側補強材が設けてあり、
前記上ケースの前記上側補強材が前記上側当接片に当接もしくは近接し、
前記上ケースの前記側面部の下端部位が前記下側当接片に当接もしくは近接している、
請求項１～４いずれか１項に記載のシャッターケース。
【請求項９】
前記上ケースは、前記上面部の基端側が躯体あるいは上側・基端側の横材に止着部材で連結されており、
前記上ケースの前記側面部の下端には見込方向に延びる下面が形成されており、前記下面が前記下側当接片に止着部材で連結されている、
請求項８に記載のシャッターケース。
【請求項１０】
上面部と左右の側面部とから一体で形成された上ケースを、躯体に持ち出し状に固定したケース骨組、あるいは／および、前記躯体に取り付け、
正面部と下面部を備えた下ケースを、前記上ケースの内側に位置して、前記ケース骨組に取り付けてなる、
シャッターケースの取付方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シャッターケースに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
シャッターケースには巻取シャフトや開閉機、これらの伝動機構等の要素が内装されており、これらの要素のメンテナンスを行う場合には、シャッターケースを部分的ないし全体を取り外す必要がある。
【０００３】
特許文献１には、上方部を覆う上カバー部を有するボックス本体と、このボックス本体に着脱かつ交換可能に取り付けられ該ボックス本体の下方部を覆う下カバー部とからなるシャツターボックスが開示されており、下カバー部を取り外すことでメンテナンスが可能となっている。
【０００４】
しかしながら、特許文献１に開示されたシャッターボックスにおいて、下サイドキャプの重複片が、下カバー部に外側から重なっていることから、下サイドキャップを取り外さないと下カバー部を取り外すことができない構造となっている。したがって、壁の仕上げ等によって下サイドキャップが取り外すことができない構造では、メンテナンスの際に壁を壊す必要がある場合がある。
【０００５】
シャッターケースは、躯体に持ち出し状に固定された左右のブラケットと、左右のブラケットを接続する複数本の横材とからなるケース骨組と、前記ケース骨組に取り付けたケース本体と、からなる。一般に、ケース本体は、上面部、正面部、下面部、左右の側面部を備えているが、上面部、正面部、下面部、左右の側面部は、通常、複数枚のケース板材から形成されているため、ケース重ね合わせ部が意匠性を損ねたり、ケース板材のエッジの露出を防止する保護カバー等が必要となる場合がある。
特開平１０－２６６７２９
【発明の開示】
【発明が解決しようとする課題】
【０００６】
本発明は、意匠性に優れると共に、サイドケースを取り外すことなく、下ケースのみを取り外すことを可能とするシャッターケースを提供することを目的とする。
【課題を解決するための手段】
【０００７】
かかる課題を解決するべく本発明が採用した技術手段は、
躯体に持ち出し状に固定された左右のブラケットと、左右のブラケットを接続する複数本の横材と、からなるケース骨組と、
上面部と左右の側面部とから一体で形成され、前記躯体あるいは／および前記ケース骨組に連結された上ケースと、
正面部と下面部を備え、前記上ケースの内側に位置して、前記ケース骨組に連結された下ケースと、
からなるシャッターケース、である。
【０００８】
１つの態様では、前記上ケースは、正面視コ字形状の前端部を備え、
前記前端部の内側かつ躯体側に位置して見付当接部が形成されており、
前記下ケースの前記正面部は、前記上ケースの前記前端部に対して躯体側に位置して前記見付当接部に当接している。
１つの態様では、前記正面視コ字形状の前端部は、正面視コ字形状の外側見付面である。
後述する実施形態では、正面視コ字形状の前端部は、正面視コ字形状の外側見付面であるが、正面視コ字形状の前端部は、板材の折り返し部から正面視コ字形状に形成されたものでもよい。
【０００９】
１つの態様では、前記上ケースには、前記外側見付面の内側かつ躯体側に位置して正面視コ字形状の内側見付面が形成されており、
前記内側見付面は、前記見付当接部を形成している。
【００１０】
１つの態様では、前記見付当接部は、上側・前端側の横材に当接しており、
前記下ケースの前記正面部の上端部位は、前記見付当接部に当接した状態で止着部材で前記上側・前端側の横材に連結されており、
前記下ケースの前記下面部の基端側部位は、下側・基端側の横材に当接した状態で止着部材で連結されている。
（【００１１】以降は省略されています）
