特許ウォッチ

公開番号2025130399
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027544
出願日2024-02-27
発明の名称水素タンクライナー用熱可塑性樹脂組成物および水素タンク
出願人横浜ゴム株式会社
代理人個人,個人,個人,個人,個人,個人
主分類C08L 77/00 20060101AFI20250901BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ガスバリア性および低温降伏点伸びに優れる水素タンクライナー用熱可塑性樹脂組成物を提供する。
【解決手段】水素タンクライナー用熱可塑性樹脂組成物は、脂肪族ポリアミド(A)と半芳香族ポリアミド(B)とエラストマー(C)とを含み、脂肪族ポリアミド(A)は隣接する2つのアミド結合に挟まれた炭素数10以上のポリメチレン鎖を有し、脂肪族ポリアミド(A)と半芳香族ポリアミド(B)がマトリックスを構成し、エラストマー(C)がドメインを構成していることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）とエラストマー（Ｃ）とを含む熱可塑性樹脂組成物であって、脂肪族ポリアミド（Ａ）は隣接する２つのアミド結合に挟まれた炭素数１０以上のポリメチレン鎖を有し、脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）がマトリックスを構成し、エラストマー（Ｃ）がドメインを構成していることを特徴とする水素タンクライナー用熱可塑性樹脂組成物。
続きを表示（約 990 文字）【請求項２】
マトリックスは脂肪族ポリアミド（Ａ）の相と半芳香族ポリアミド（Ｂ）の相を含み、脂肪族ポリアミド（Ａ）の相の中のエラストマー（Ｃ）の含有率が半芳香族ポリアミド（Ｂ）の相の中のエラストマー（Ｃ）の含有率よりも高いことを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項３】
脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）の質量比が９５：５～４０：６０であることを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項４】
熱可塑性樹脂組成物中のエラストマー（Ｃ）の含有率が５～５０質量％であることを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項５】
温度２７０℃、せん断速度２４３ｓ
－１
における脂肪族ポリアミド（Ａ）の溶融粘度η
Ａ
に対する半芳香族ポリアミド（Ｂ）の溶融粘度η
Ｂ
の比η
Ｂ
／η
Ａ
が０．２０～０．９５であることを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項６】
熱可塑性樹脂組成物の温度２７０℃、せん断速度２４３ｓ
－１
における溶融粘度ηが７００～１５００Ｐａ・ｓであることを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項７】
脂肪族ポリアミド（Ａ）がポリアミド１１であることを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項８】
半芳香族ポリアミド（Ｂ）がポリアミドＭＸＤ６であることを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項９】
エラストマー（Ｃ）が、酸変性またはエポキシ変性されたポリオレフィン系エラストマー、ポリスチレン系エラストマー、および酸変性またはエポキシ変性されたポリスチレン系エラストマーからなる群から選ばれる少なくとも１種を含むことを特徴とする請求項１に記載の水素タンクライナー用熱可塑性樹脂組成物。
【請求項１０】
請求項１に記載の熱可塑性樹脂組成物からなるライナーを有する水素タンク。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水素タンクライナー用熱可塑性樹脂組成物およびその熱可塑性樹脂組成物からなるライナーを有する水素タンクに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
水素タンクライナーは、常時高圧がかかるため、高いガスバリア性が必要である。また、断熱膨張に伴いタンク内温度が下がるためライナーは低温にさらされる。隣接部材との熱膨張率の違いによりライナーは変形を受けるため、低温で高い降伏点伸びが必要とされる。
【０００３】
特許第４５８８０７８号公報（特許文献１）は、ポリアミド６、ポリアミド６／６６、および無水マレイン酸変性ＥＢＲを含むポリアミド樹脂組成物からなる水素タンクライナー用材料を開示している。
【先行技術文献】
【特許文献】
【０００４】
特許第４５８８０７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された水素タンクライナー用材料は、ガスバリア性に優れるが、低温降伏点伸びが低いため、タンクの形状設計に制限がある。
本発明は、ガスバリア性および低温降伏点伸びの両方に優れる水素タンクライナー用熱可塑性樹脂組成物を提供する。
【課題を解決するための手段】
【０００６】
本発明（Ｉ）は、脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）とエラストマー（Ｃ）とを含む熱可塑性樹脂組成物であって、脂肪族ポリアミド（Ａ）は隣接する２つのアミド結合に挟まれた炭素数１０以上のポリメチレン鎖を有し、脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）がマトリックスを構成し、エラストマー（Ｃ）がドメインを構成していることを特徴とする水素タンクライナー用熱可塑性樹脂組成物である。
本発明（ＩＩ）は、本発明（Ｉ）の熱可塑性樹脂組成物からなるライナーを有する水素タンクである。
【０００７】
本発明は、次の実施態様を含む。
［１］脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）とエラストマー（Ｃ）とを含む熱可塑性樹脂組成物であって、脂肪族ポリアミド（Ａ）は隣接する２つのアミド結合に挟まれた炭素数１０以上のポリメチレン鎖を有し、脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）がマトリックスを構成し、エラストマー（Ｃ）がドメインを構成していることを特徴とする水素タンクライナー用熱可塑性樹脂組成物。
［２］マトリックスは脂肪族ポリアミド（Ａ）の相と半芳香族ポリアミド（Ｂ）の相を含み、脂肪族ポリアミド（Ａ）の相の中のエラストマー（Ｃ）の含有率が半芳香族ポリアミド（Ｂ）の相の中のエラストマー（Ｃ）の含有率よりも高いことを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［３］脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）の質量比が９５：５～４０：６０であることを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［４］熱可塑性樹脂組成物中のエラストマー（Ｃ）の含有率が５～５０質量％であることを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［５］温度２７０℃、せん断速度２４３ｓ
－１
における脂肪族ポリアミド（Ａ）の溶融粘度η
Ａ
に対する半芳香族ポリアミド（Ｂ）の溶融粘度η
Ｂ
の比η
Ｂ
／η
Ａ
が０．２０～０．９５であることを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［６］熱可塑性樹脂組成物の温度２７０℃、せん断速度２４３ｓ
－１
における溶融粘度ηが７００～１５００Ｐａ・ｓであることを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［７］脂肪族ポリアミド（Ａ）がポリアミド１１であることを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［８］半芳香族ポリアミド（Ｂ）がポリアミドＭＸＤ６であることを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［９］エラストマー（Ｃ）が、酸変性またはエポキシ変性されたポリオレフィン系エラストマー、ポリスチレン系エラストマー、および酸変性またはエポキシ変性されたポリスチレン系エラストマーからなる群から選ばれる少なくとも１種を含むことを特徴とする［１］に記載の水素タンクライナー用熱可塑性樹脂組成物。
［１０］［１］に記載の熱可塑性樹脂組成物からなるライナーを有する水素タンク。
【発明の効果】
【０００８】
本発明の水素タンクライナー用熱可塑性樹脂組成物はガスバリア性および低温降伏点伸びに優れる。
【発明を実施するための形態】
【０００９】
本発明（Ｉ）の水素タンクライナー用熱可塑性樹脂組成物は、脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）とエラストマー（Ｃ）とを含む熱可塑性樹脂組成物であって、脂肪族ポリアミド（Ａ）は隣接する２つのアミド結合に挟まれた炭素数１０以上のポリメチレン鎖を有し、脂肪族ポリアミド（Ａ）と半芳香族ポリアミド（Ｂ）がマトリックスを構成し、エラストマー（Ｃ）がドメインを構成していることを特徴とする。
【００１０】
熱可塑性樹脂組成物は脂肪族ポリアミドと半芳香族ポリアミドとエラストマーとを含む。

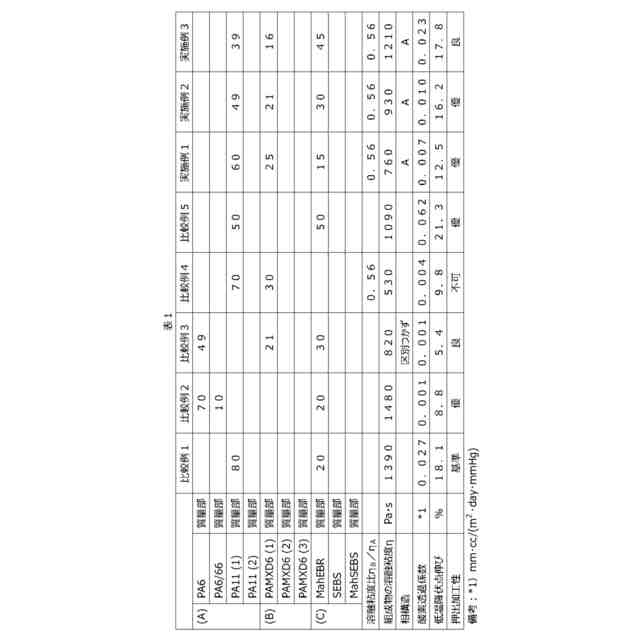

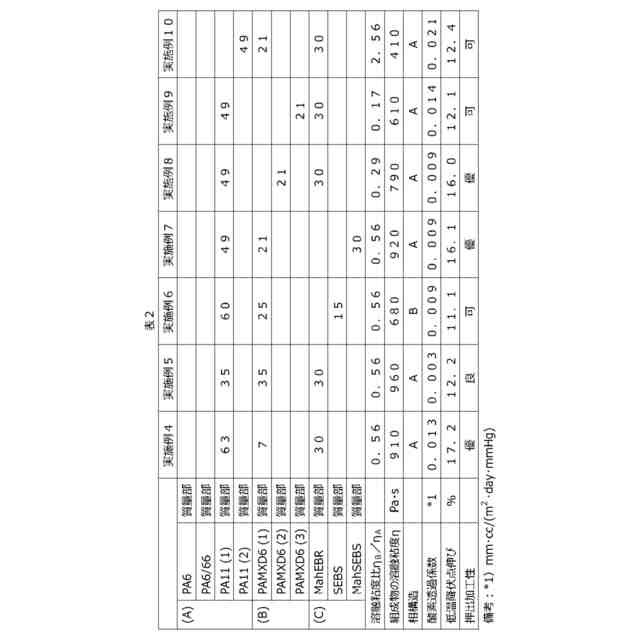

（【００１１】以降は省略されています）

関連特許
