公開番号2025129043
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2025022743
出願日2025-02-14
発明の名称導電布、発電装置および検知システム
出願人国立大学法人東海国立大学機構
代理人個人
主分類A41D 31/04 20190101AFI20250827BHJP(衣類)
要約【課題】外部接続が容易な導電布または発電装置を提供する。

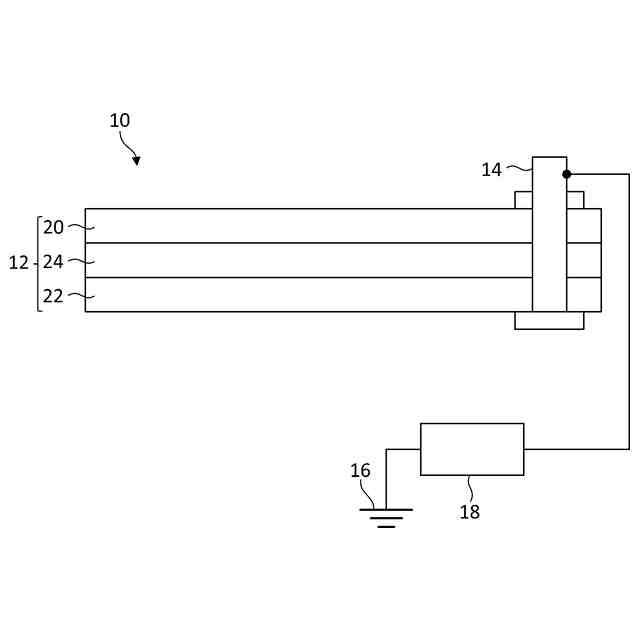

【解決手段】導電布12は、非導電糸を用いて編織される第1絶縁層20と、非導電糸を用いて編織される第2絶縁層22と、第1絶縁層20と第2絶縁層22の間に位置する導電層24と、を備える。発電装置10は、導電布12と、導電布12の導電層24と電気的に接続される外部端子14と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
非導電糸を用いて編織される第１絶縁層と、
非導電糸を用いて編織される第２絶縁層と、
前記第１絶縁層と前記第２絶縁層の間に位置する導電層と、を備える、
導電布。
続きを表示（約 630 文字）【請求項２】
前記導電層は、導電糸を用いて編成される、
請求項１に記載の導電布。
【請求項３】
前記導電糸は、前記第１絶縁層と前記第２絶縁層を連結するように編織される、
請求項２に記載の導電布。
【請求項４】
前記第１絶縁層と前記第２絶縁層を連結する連結糸を備える、
請求項１に記載の導電布。
【請求項５】
前記第１絶縁層、前記第２絶縁層および前記絶縁層の少なくとも一つは、編物である、
請求項１に記載の導電布。
【請求項６】
前記第１絶縁層、前記第２絶縁層および前記絶縁層の少なくとも一つは、織物である、
請求項１に記載の導電布。
【請求項７】
前記第１絶縁層および前記導電層は、非導電糸および導電糸を用いるプレーティング編によって編成される、
請求項１に記載の導電布。
【請求項８】
前記導電層と前記第２絶縁層を連結する連結糸を備える、
請求項７に記載の導電布。
【請求項９】
前記第１絶縁層、前記第２絶縁層および前記導電層は、一体的に編織される、
請求項１に記載の導電布。
【請求項１０】
請求項１から９のいずれか一項に記載の導電布と、
前記導電層と電気的に接続される外部端子と、を備える、
発電装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、導電布、発電装置および検知システムに関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
従来より、身の回りにある熱や振動などを電気エネルギーに変換するためのエネルギーハーベスティング技術が知られている。例えば、導電性を有する芯材に圧電糸を巻きつけた導電糸を用いて発電布を形成し、複数の発電布を積層した発電体を衣類やヨットの帆に応用することで電力を取り出す技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／０８４０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の先行技術では、発電布を構成する複数の導電糸のそれぞれに配線導体を接続する必要があり、発電布にて発生した電力を取り出すための構造が煩雑となる。
【０００５】
本開示はこうした課題に鑑みてなされたものであり、その例示的な目的の一つは、外部接続が容易な導電布、発電装置または検知システムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のある態様の導電布は、非導電糸を用いて編織される第１絶縁層と、非導電糸を用いて編織される第２絶縁層と、第１絶縁層と第２絶縁層の間に位置する導電層と、を備える。
【０００７】
本開示の別の態様は、発電装置である。この発電装置は、ある態様の導電布と、導電布の導電層と電気的に接続される外部端子と、を備える。
【０００８】
本開示のさらに別の態様は、検知システムである。この検知システムは、ある態様の導電布で構成され、ユーザに着用される衣類と、衣類の導電層と電気的に接続される外部端子と、外部端子の出力波形を用いて、ユーザの動作の種類を検知する制御装置と、を備える。
【０００９】
なお、以上の構成要素の任意の組み合わせや、本開示の構成要素や表現を方法、システムなどの間で相互に置換したものもまた、本開示の態様として有効である。
【発明の効果】
【００１０】
本開示によれば、外部接続が容易な導電布、発電装置または検知システムを提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
