公開番号2025130757
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028019
出願日2024-02-28
発明の名称圧力センサ用パッドおよび圧力測定装置
出願人国立大学法人東海国立大学機構
代理人弁理士法人アルファ国際特許事務所
主分類A61B 5/02 20060101AFI20250902BHJP(医学または獣医学;衛生学)
要約【課題】カフを用いることなく、圧力センサによって対象物の圧力の経時的変化を精度良く測定する。
【解決手段】対象物の圧力の経時的変化を測定するための圧力センサを対象物に押し付けるための圧力センサ用パッドは、弾性係数が0.1MPa以下の多孔質体によって形成されている。圧力センサ用パッドの厚みは、3mm以上、10mm以下である。

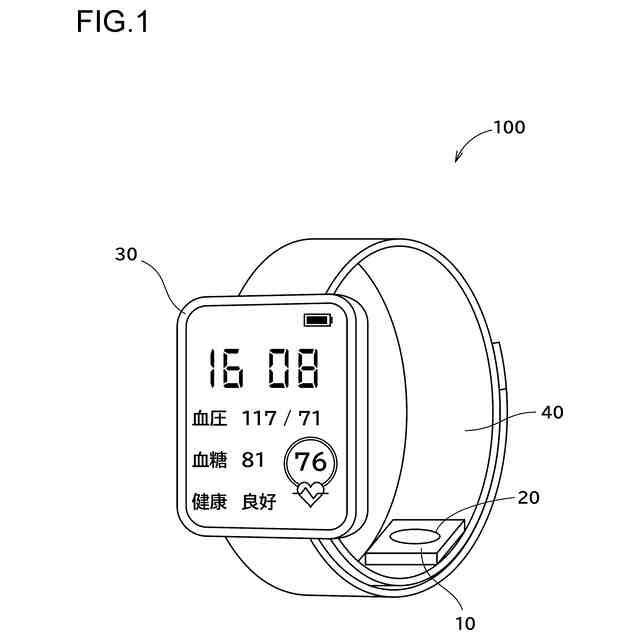

【選択図】図1
特許請求の範囲【請求項１】
対象物の圧力の経時的変化を測定するための圧力センサを、前記対象物に押し付けるための圧力センサ用パッドであって、
弾性係数が０．１ＭＰａ以下の多孔質体によって形成され、
前記圧力センサ用パッドの厚みは、３ｍｍ以上、１０ｍｍ以下である、
圧力センサ用パッド。
続きを表示（約 520 文字）【請求項２】
請求項１に記載の圧力センサ用パッドであって、
前記圧力センサ用パッドの厚みは、５ｍｍ以上、１０ｍｍ以下である、
圧力センサ用パッド。
【請求項３】
請求項１または請求項２に記載の圧力センサ用パッドであって、

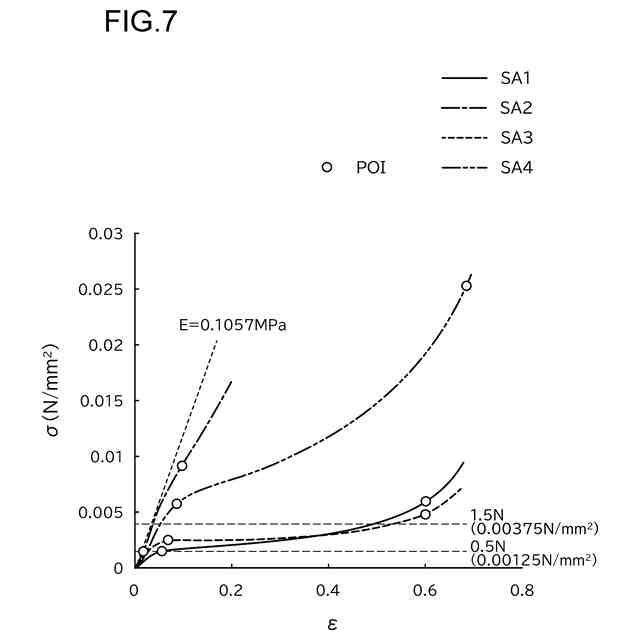

前記多孔質体の圧縮応力－圧縮ひずみ曲線は、前記曲線の２つの変曲点により互いに区画され、圧縮ひずみが小さい方から順に並ぶ第１領域と、第２領域と、第３領域と、を含み、
０．５Ｎ以上、１．５Ｎ以下の予圧を与えたときに、前記第１領域または前記第２領域の状態にある、圧力センサ用パッド。
【請求項４】
請求項１または請求項２に記載の圧力センサ用パッドであって、
前記対象物の圧力は、血圧である、圧力センサ用パッド。
【請求項５】
請求項１または請求項２に記載の圧力センサ用パッドと、
前記圧力センサ用パッドにより前記対象物に押し付けられる前記圧力センサと、
を備える、圧力測定装置。
【請求項６】
請求項５に記載の圧力測定装置であって、
前記圧力センサは、圧電素子を備える、圧力測定装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術は、対象物の圧力の経時的変化を測定するための圧力センサを該対象物に押し付けるための圧力センサ用パッドに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
人の手首に装着して血圧値を測定する腕時計型の血圧測定装置が提案されている（例えば、特許文献１参照）。この血圧測定装置は、例えば圧電素子を用いた圧力センサを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－００２１８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の血圧測定装置は、動脈を圧迫するためのカフ（腕帯）を備える。そのため、カフの存在によって、装置が比較的大きくなりやすい。また、カフによる動脈の圧迫により、使用者に圧迫感や心臓の負担感を感じさせやすい。このように、従来の血圧測定装置は、血圧を精度良く測定するために、カフを必要とするという課題がある。
【０００５】
なお、このような課題は、血圧測定装置に限らず、対象物の圧力の経時的変化を測定するための圧力センサを備える圧力測定装置に共通の課題である。
【０００６】
本明細書では、上述した課題を解決することが可能な技術を開示する。
【課題を解決するための手段】
【０００７】
本明細書に開示される技術は、例えば、以下の形態として実現することが可能である。
【０００８】
（１）本明細書に開示される圧力センサ用パッドは、対象物の圧力の経時的変化を測定するための圧力センサを、前記対象物に押し付けるためのものである。圧力センサ用パッドは、弾性係数が０．１ＭＰａ以下の多孔質体によって形成されている。圧力センサ用パッドの厚みは３ｍｍ以上、１０ｍｍ以下である。本圧力センサ用パッドによれば、カフを用いることなく、圧力センサによって対象物の圧力の経時的変化を精度良く測定することができる。
【０００９】
（２）上記圧力センサ用パッドにおいて、前記圧力センサ用パッドの厚みは５ｍｍ以上、１０ｍｍ以下であるとしてもよい。本構成によれば、圧力センサによって対象物の圧力の経時的変化をさらに精度良く測定することができる。
【００１０】
（３）上記圧力センサ用パッドにおいて、前記多孔質体の圧縮応力－圧縮ひずみ曲線は、前記曲線の２つの変曲点により互いに区画され、圧縮ひずみが小さい方から順に並ぶ第１領域と、第２領域と、第３領域と、を含み、０．５Ｎ以上、１．５Ｎ以下の予圧を与えたときに、前記第１領域または前記第２領域の状態にあるとしてもよい。本構成によれば、圧力センサによって対象物の圧力の経時的変化をさらに精度良く測定することができる。
（【００１１】以降は省略されています）
