公開番号
2025128782
公報種別
公開特許公報(A)
公開日
2025-09-03
出願番号
2024025698
出願日
2024-02-22
発明の名称
端子台、止水用端子及び止水用端子の製造方法
出願人
株式会社オートネットワーク技術研究所
,
住友電装株式会社
,
住友電気工業株式会社
代理人
個人
,
個人
,
個人
,
個人
主分類
H01R
13/52 20060101AFI20250827BHJP(基本的電気素子)
要約
【課題】端子からのシール部の剥がれ又はずれをより確実に抑制することを目的とする。
【解決手段】端子台は、端子40と、端子を保持する台本体と、端子と台本体との間に介在するシール部58と、を備える。端子は、台本体内に位置する埋設部46を含む。シール部は、埋設部の中間部を囲んでいる。埋設部は、シール部の両端外側に位置する第1突部50aと第2突部50bとを含む。
【選択図】図2
特許請求の範囲
【請求項1】
端子と、
前記端子を保持する台本体と、
前記端子と前記台本体との間に介在するシール部と、
を備え、
前記端子は、前記台本体内に位置する埋設部を含み、
前記シール部は、前記埋設部の中間部を囲んでおり、
前記埋設部は、前記シール部の両端外側に位置する第1突部と第2突部とを含む、端子台。
続きを表示(約 1,200 文字)
【請求項2】
請求項1に記載の端子台であって、
前記埋設部は板状であり、
前記第1突部と前記第2突部は、前記埋設部の厚み方向に沿って見て、外側に突出する、端子台。
【請求項3】
請求項2に記載の端子台であって、
前記第1突部と前記第2突部とが、前記埋設部の両側のそれぞれに形成され、
前記埋設部の両面のそれぞれに、前記埋設部の幅方向に沿って延びる溝が形成され、
前記埋設部の両面のそれぞれの溝と、前記埋設部の両側のそれぞれの前記第1突部と前記第2突部との間の部分とで、前記埋設部の周りを1周する周回溝が形成され、
前記周回溝に前記シール部が位置している、端子台。
【請求項4】
請求項1から請求項3のいずれか1項に記載の端子台であって、
前記埋設部のうち前記第1突部と前記第2突部との間の面を中間面とし、
前記埋設部の延在方向において前記埋設部のうち前記中間面、前記第1突部及び前記第2突部の両外側のそれぞれに位置する面を第1外側面及び第2外側面としたとき、
前記中間面の延長上に前記第1外側面及び前記第2外側面が位置する、端子台。
【請求項5】
請求項1から請求項3のいずれか1項に記載の端子台であって、
前記第1突部及び前記第2突部の少なくとも一方は、外向き平面を有する、端子台。
【請求項6】
請求項1から請求項3のいずれか1項に記載の端子台であって、
前記埋設部のうち前記シール部で囲まれる部分に接着溝が形成されている、端子台。
【請求項7】
請求項1から請求項3のいずれか1項に記載の端子台であって、
前記シール部は、熱可塑性ポリマーを含む、端子台。
【請求項8】
請求項1から請求項3のいずれか1項に記載の端子台であって、
前記端子は、アルミニウムまたはアルミニウム合金製である、端子台。
【請求項9】
請求項1から請求項3のいずれか1項に記載の端子台であって、
前記第1突部のうち前記第2突部を向く面を第1保持面とし、前記第2突部のうち前記第1突部を向く面を第2保持面とし、
前記第1保持面及び前記第2保持面の少なくとも一方は、前記埋設部の延在方向に対して直交する方向に沿って延びる、端子台。
【請求項10】
請求項1から請求項3のいずれか1項に記載の端子台であって、
前記第1突部のうち前記第2突部を向く面を第1保持面とし、前記第2突部のうち前記第1突部を向く面を第2保持面とし、
前記第1保持面及び前記第2保持面の少なくとも一方は、前記埋設部の延在方向に対して直交する方向に対して傾斜するか、曲面を含む、端子台。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、端子台、止水用端子及び止水用端子の製造方法に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
特許文献1は、導電体における前記コネクタハウジングに埋設された部分で、導電体とコネクタハウジングとを接着するシール部を備える、コネクタを開示している。
【先行技術文献】
【特許文献】
【0003】
特開2013-45510号公報
特開2018-73500号公報
国際公開第2017/154543号
【発明の概要】
【発明が解決しようとする課題】
【0004】
ここにおいて、端子からのシール部の剥がれ又はずれをより確実に抑制することが望まれている。
【0005】
そこで、本開示は、端子からのシール部の剥がれ又はずれをより確実に抑制することを目的とする。
【課題を解決するための手段】
【0006】
本開示の端子台は、端子と、前記端子を保持する台本体と、前記端子と前記台本体との間に介在するシール部と、を備え、前記端子は、前記台本体内に位置する埋設部を含み、前記シール部は、前記埋設部の中間部を囲んでおり、前記埋設部は、前記シール部の両端外側に位置する第1突部と第2突部とを含む、端子台である。
【0007】
また、本開示の止水用端子は、端子と、前記端子の延在方向中間部を囲むシール部と、を備え、前記端子は、前記シール部の両端外側に位置する第1突部と第2突部とを含む、止水用端子である。
【0008】
また、本開示の止水用端子の製造方法は、第1突部と第2突部とを含む端子を準備し、前記端子を金型内にセットし、前記金型内に流動状態のシール剤を注入し、前記シール剤を、前記第1突部と前記第2突部との間で前記端子の延在方向中間部の周りに流し込んでシール部を金型成形する、止水用端子の製造方法である。
【発明の効果】
【0009】
本開示によれば、端子からのシール部の剥がれ又はずれをより確実に抑制できる。
【図面の簡単な説明】
【0010】

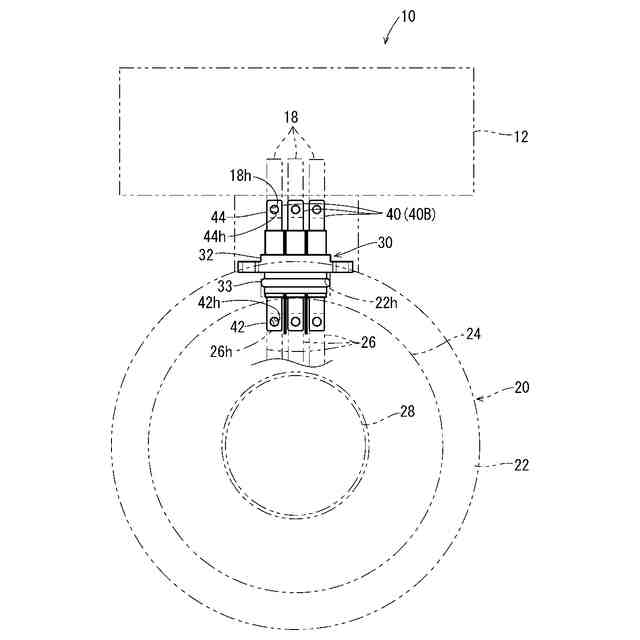

図1は実施形態1に係る機電一体化ユニットを示す概略図である。

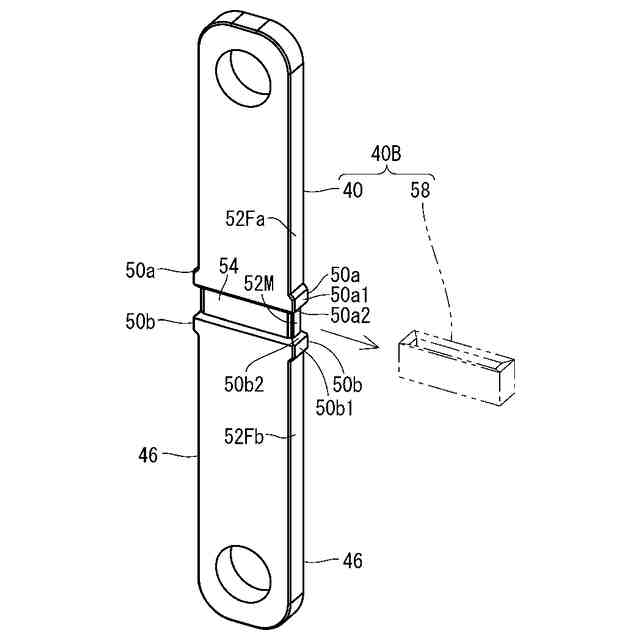

図2は止水用端子を示す分解斜視図である。

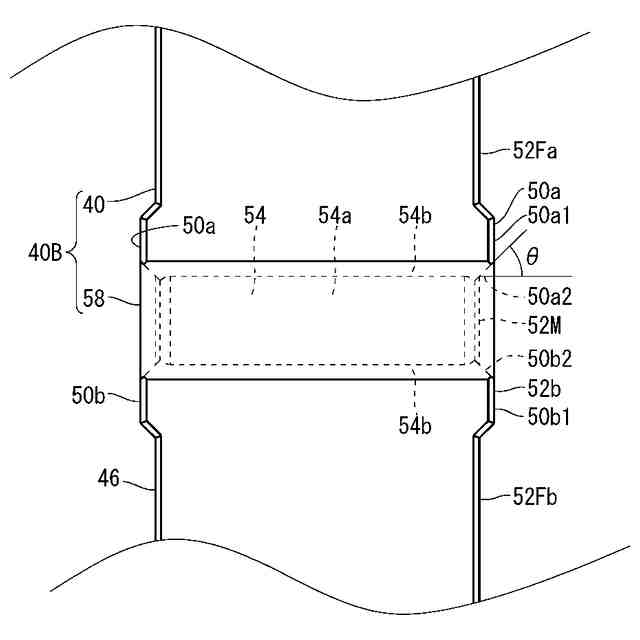

図3は止水用端子を示す正面図である。
図4は止水用端子を示す側面図である。

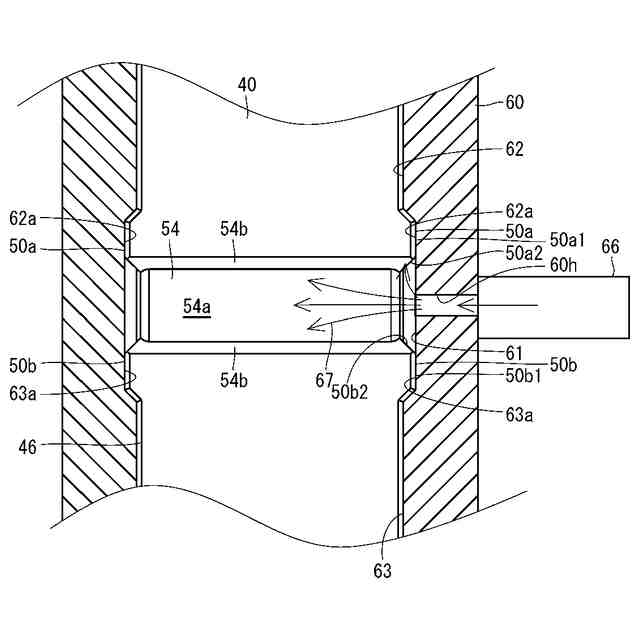

図5は止水用端子の製造方法例を示す説明図である。

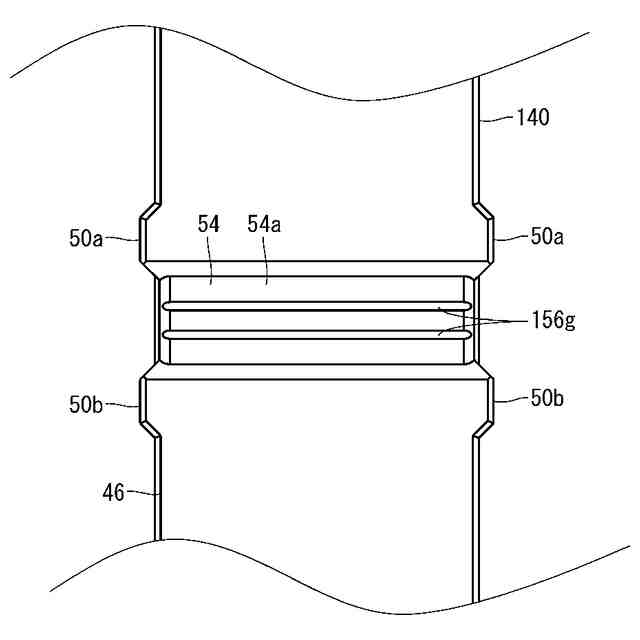

図6は変形例に係る端子を示す正面図である。

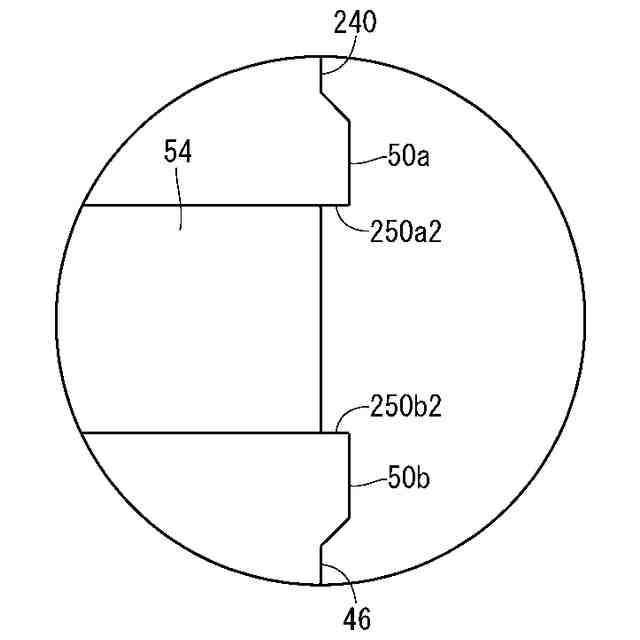

図7は他の変形例に係る端子を示す正面図である。

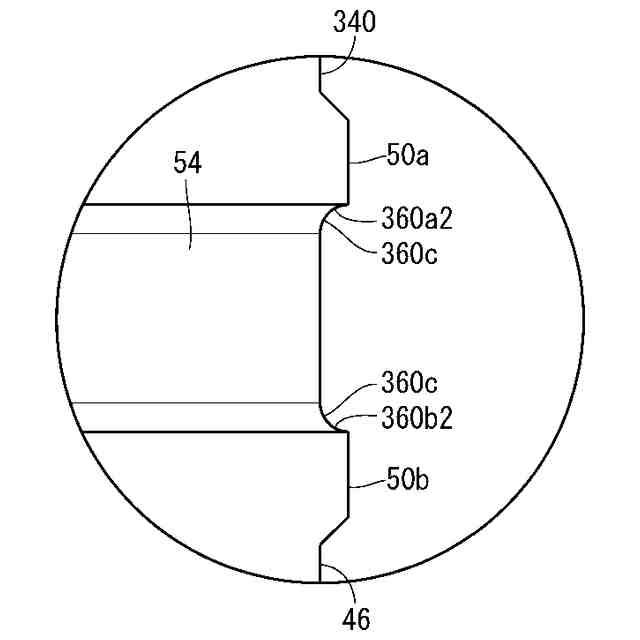

図8はさらに他の変形例に係る端子を示す正面図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
