公開番号2025128639
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025426
出願日2024-02-22
発明の名称電磁波吸収部材
出願人リンテック株式会社
代理人個人,個人,個人
主分類H05K 9/00 20060101AFI20250827BHJP(他に分類されない電気技術)
要約【課題】測定すべき電磁波の偏波面の角度がずれた場合であっても、電磁波吸収性に優れる電磁波吸収部材を提供する。
【解決手段】抵抗層10と、スペーサ層30と、反射層40とを有し、抵抗層10と、スペーサ層30と、反射層40とがこの順に積層されており、スペーサ層30の比誘電率が5以上であり、スペーサ層30は、長さ方向の比誘電率と幅方向の比誘電率の差が0.1以上である、電磁波吸収部材1。
【選択図】図1
特許請求の範囲【請求項１】
抵抗層と、スペーサ層と、反射層とを有し、
前記抵抗層と、前記スペーサ層と、前記反射層とがこの順に積層されており、
前記スペーサ層の比誘電率が５以上であり、
前記スペーサ層は、長さ方向の比誘電率と幅方向の比誘電率の差が０．１以上である、電磁波吸収部材。
続きを表示（約 57 文字）【請求項２】
前記スペーサ層は、熱可塑性樹脂と高誘電材とを含む、請求項１に記載の電磁波吸収部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁波吸収部材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
所定の周波数の電磁波を選択的に吸収するシート状の電磁波吸収部材が知られている。電磁波吸収部材は、例えば、第１の周波数選択遮蔽層と第２の周波数選択遮蔽層とを備えるものである。このような電磁波吸収部材においては、第１の周波数選択遮蔽層および第２の周波数選択遮蔽層に形成されたＦＳＳ（ＦｒｅｑｕｅｎｃｙＳｅｌｅｃｔｉｖｅＳｕｒｆａｃｅ）素子の細線パターンによって、各層が所定の周波数の電磁波を吸収し、全体として２つの異なる周波数の電磁波を選択的に遮蔽する。
【０００３】
特許文献１には、保護層、電磁波吸収層、スペーサ層、および反射層を順に有する電磁波吸収体が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－５６７６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の電波吸収体は、測定すべき電磁波の偏波面の角度がずれた場合、電磁波吸収性能が低下するという課題があった。
【０００６】
本発明は、上記事情に鑑みてなされたものであって、測定すべき電磁波の偏波面の角度がずれた場合であっても、電磁波吸収性に優れる電磁波吸収部材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、以下の電磁波吸収部材を提供する。
［１］抵抗層と、スペーサ層と、反射層とを有し、
前記抵抗層と、前記スペーサ層と、前記反射層とがこの順に積層されており、
前記スペーサ層の比誘電率が５以上であり、
前記スペーサ層は、長さ方向の比誘電率と幅方向の比誘電率の差が０．１以上である、電磁波吸収部材。
［２］前記スペーサ層は、熱可塑性樹脂と高誘電材とを含む、［１］に記載の電磁波吸収部材。
【発明の効果】
【０００８】
本発明によれば、測定すべき電磁波の偏波面の角度がずれた場合であっても、電磁波吸収性に優れる電磁波吸収部材を提供することができる。
【図面の簡単な説明】
【０００９】

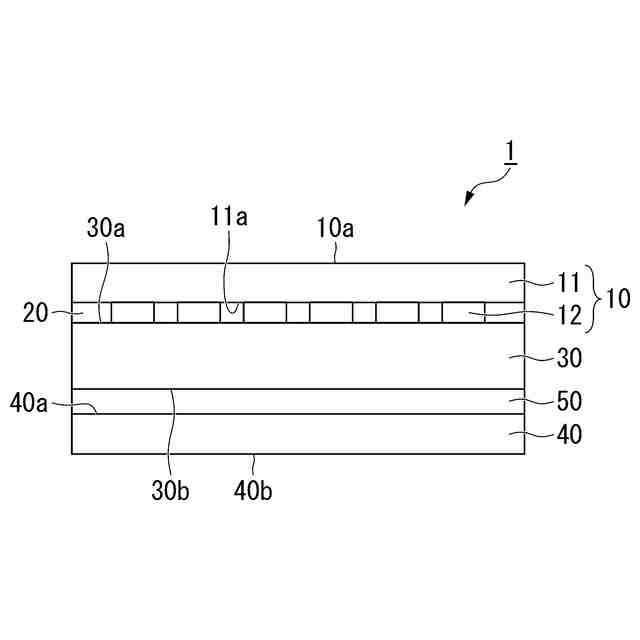

本発明の一実施形態に係る電磁波吸収部材を模式的に示し、厚みに沿う面の断面図である。

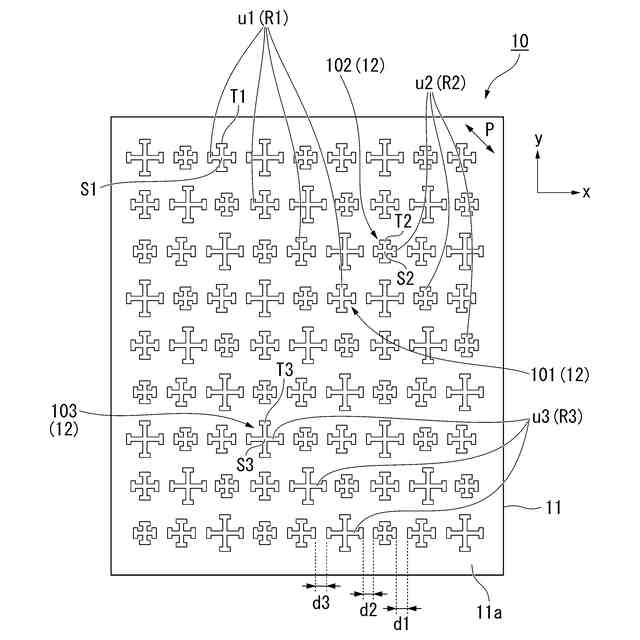

本発明の一実施形態に係る電磁波吸収部材を構成する抵抗層の一例を示す上面図である。
【発明を実施するための形態】
【００１０】
本発明の電磁波吸収部材の実施の形態について説明する。
なお、本実施の形態は、発明の趣旨をより良く理解させるために具体的に説明するものであり、特に指定のない限り、本発明を限定するものではない。
（【００１１】以降は省略されています）
