公開番号2025128236
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025093041,2021153848
出願日2025-06-04,2021-09-22
発明の名称半導体装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G11C 11/54 20060101AFI20250826BHJP(情報記憶)
要約【課題】新規な半導体装置を提供する。

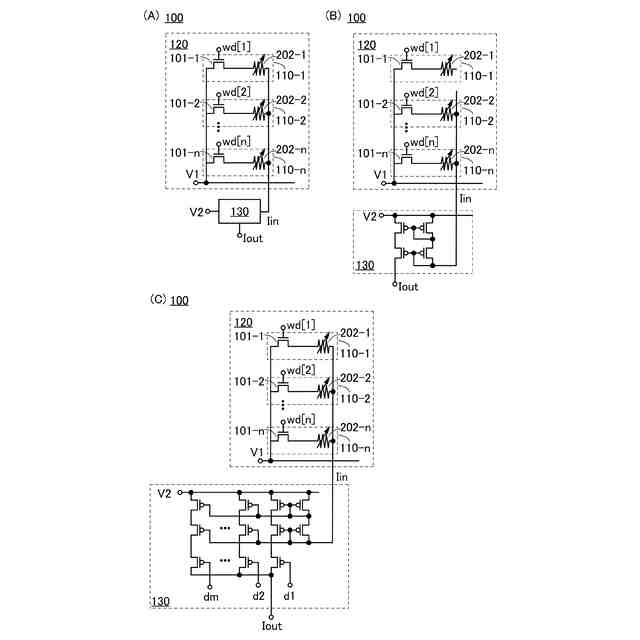

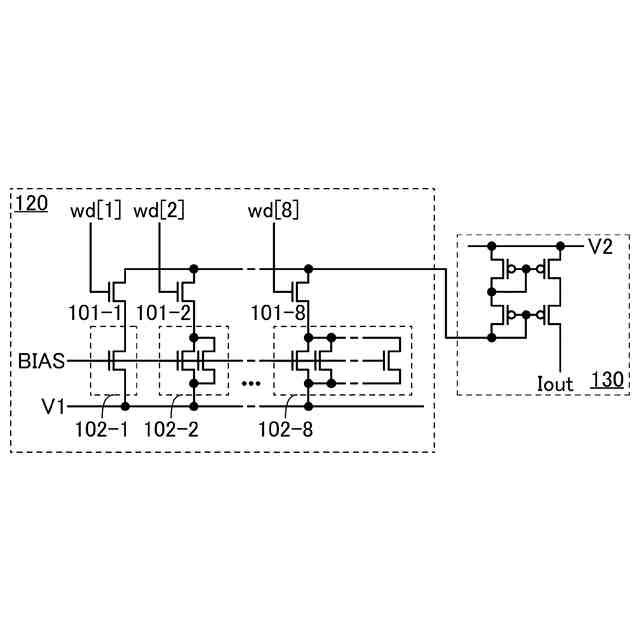

【解決手段】アナログの電流信号によって設定される重み値と、入力値と、の積和演算を
行う機能を有する半導体装置であって、アナログの電流信号は、可変抵抗素子とスイッチ
とが直列に電気的に接続された構成が複数並列に電気的に接続された回路を有する、デジ
タル・アナログ変換回路を用いて出力され、可変抵抗素子として強誘電体素子を用いる、
半導体装置である。強誘電体素子は、強誘電性を有する材料としてハフニウム及びジルコ
ニウムの一方、又は双方を含む酸化物を有する。
【選択図】図2
特許請求の範囲【請求項１】
第１のデジタル・アナログ変換回路と、第２のデジタル・アナログ変換回路と、を有する半導体装置であって、
前記第１のデジタル・アナログ変換回路は、可変抵抗素子として機能する第１の強誘電体素子を有し、
前記第２のデジタル・アナログ変換回路は、可変抵抗素子として機能する第２の強誘電体素子を有し、
前記第１のデジタル・アナログ変換回路は、第１のデータに対応するアナログの第１の電流信号を生成する機能を有し、
前記第２のデジタル・アナログ変換回路は、第２のデータに対応するアナログの第２の電流信号を生成する機能を有し、
前記第１の電流信号と、前記第２の電流信号との積和演算を行う機能を有する、
半導体装置。
続きを表示（約 550 文字）【請求項２】
第１のデジタル・アナログ変換回路と、第２のデジタル・アナログ変換回路と、を有する半導体装置であって、
前記第１のデジタル・アナログ変換回路は、可変抵抗素子として機能する第１の強誘電体素子を有し、
前記第２のデジタル・アナログ変換回路は、可変抵抗素子として機能する第２の強誘電体素子を有し、
前記第１のデジタル・アナログ変換回路は、重み係数に対応するアナログの第１の電流信号を生成する機能を有し、
前記第２のデジタル・アナログ変換回路は、入力値に対応するアナログの第２の電流信号を生成する機能を有し、
前記第１の電流信号と、前記第２の電流信号との積和演算を行う機能を有する、
半導体装置。
【請求項３】
請求項１又は請求項２において、
前記第１の強誘電体素子及び前記第２の強誘電体素子のそれぞれは、強誘電体トンネル接合を有する、
半導体装置。
【請求項４】
請求項１乃至請求項３のいずれか一において、
前記第１の強誘電体素子及び前記第２の強誘電体素子のそれぞれは、強誘電性を有する材料としてハフニウム及びジルコニウムのいずれか一方、又は双方を含む酸化物を有する、
半導体装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、半導体装置に関する。また、本明細書等で開示する発明の技術分野
は、物、駆動方法、または、製造方法に関するものである。
続きを表示（約 1,900 文字）【０００２】
より具体的には、本明細書で開示する本発明の一態様の技術分野として、半導体装置、
表示装置、液晶表示装置、発光装置、蓄電装置、撮像装置、記憶装置、信号処理装置、プ
ロセッサ、電子機器、システム、それらの駆動方法、それらの製造方法、またはそれらの
検査方法を一例として挙げることができる。
【背景技術】
【０００３】
現在、人間の脳の仕組みを模した集積回路の開発が盛んに進められている。当該集積回
路は、脳の仕組みが電子回路として組み込まれており、人間の脳の「ニューロン」と「シ
ナプス」に相当する回路を有する。そのため、そのような集積回路を、「ニューロモーフ
ィック」、「ブレインモーフィック」、又は「ブレインインスパイア」と呼ぶこともある
。当該集積回路は、非ノイマン型アーキテクチャを有し、処理速度の増加に伴って消費電
力が大きくなるノイマン型アーキテクチャと比較して、極めて少ない消費電力で並列処理
を行えると期待されている。
【０００４】
「ニューロン」と「シナプス」とを有する神経回路網を模した情報処理のモデルは、人工
ニューラルネットワーク（ＡＮＮ）と呼ばれる。人工ニューラルネットワークを用いるこ
とで、人間並み、もしくは、人間を超える精度での推論も可能である。ニューラルネット
ワークでは、ニューロン出力の重み付け和の演算、すなわち、積和演算が主要な演算であ
る。
【０００５】

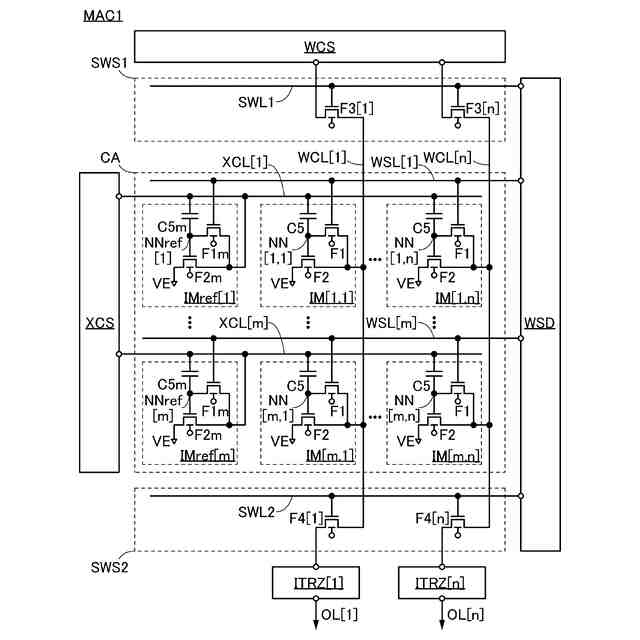

非特許文献１には、不揮発性メモリ素子を用いた積和演算回路が提案されている。当該
積和演算回路では、各メモリ素子において、チャネル形成領域にシリコンを有するトラン
ジスタのサブスレッショルド領域での動作を利用して、各メモリ素子に格納した乗数に対
応したデータと被乗数に対応した入力データとの乗算に対応した電流を出力する。また、
各列のメモリ素子が出力する電流の和により、積和演算に対応したデータを取得する。当
該積和演算回路は、内部にメモリ素子を有しているため、乗算、加算において外部のメモ
リからのデータ読み出し及び書き込みを行わなくすることができる。このため、読み出し
及び書き込みなどに起因するデータ転送の回数を少なくすることができるため、消費電力
を低くできると期待されている。
【先行技術文献】
【非特許文献】
【０００６】
Ｘ．Ｇｕｏｅｔａｌ．，“Ｆａｓｔ，Ｅｎｅｒｇｙ－Ｅｆｆｉｃｉｅｎｔ，Ｒｏｂｕｓｔ，ａｎｄＲｅｐｒｏｄｕｃｉｂｌｅＭｉｘｅｄ－ＳｉｇｎａｌＮｅｕｒｏｍｏｒｐｈｉｃＣｌａｓｓｉｆｉｅｒＢａｓｅｄｏｎＥｍｂｅｄｄｅｄＮＯＲＦｌａｓｈＭｅｍｏｒｙＴｅｃｈｎｏｌｏｇｙ” ＩＥＤＭ２０１７，ｐｐ．１５１－１５４．
【発明の概要】
【発明が解決しようとする課題】
【０００７】
積和演算をデジタル回路で実行する場合、乗数となるデジタルデータ（乗数データ）と
被乗数となるデジタルデータ（被乗数データ）の乗算をデジタル乗算回路にて実行し、当
該乗算で得られたデジタルデータ（積データ）の加算をデジタル加算回路にて実行し、当
積和演算の結果としてデジタルデータ（積和データ）を取得する。デジタル乗算回路、及
びデジタル加算回路は、多ビットの演算を取り扱える仕様であることが好ましいが、この
場合、デジタル乗算回路、及びデジタル加算回路のそれぞれの回路規模を大きくする必要
があるため、回路面積が増大し、また、消費電力も大きくなる恐れがある。
【０００８】
本発明の一態様は、積和演算が可能な半導体装置を提供することを課題の一とする。又
は、本発明の一態様は、消費電力が低い半導体装置を提供することを課題の一とする。又
は、本発明の一態様は、回路面積が低減された半導体装置を提供することを課題の一とす
る。
【課題を解決するための手段】
【０００９】
本発明の一態様は、アナログの電流信号によって設定される重み値と、入力値と、の積
和演算を行う機能を有する半導体装置（人工ニューラルネットワーク）である。
【００１０】
なお、入力値の書き込みにおいても、アナログの電流信号を用いることができる。
（【００１１】以降は省略されています）
