公開番号2025127875
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024857
出願日2024-02-21
発明の名称化粧具用キャップ
出願人三菱鉛筆株式会社
代理人個人,個人,個人,個人
主分類A45D 34/04 20060101AFI20250826BHJP(手持品または旅行用品)
要約【課題】組立の際に、部材の軸線方向がぶれないように、部材同士の座りをよくする化粧具用キャップの提供を提供する。
【解決手段】化粧具用キャップにおいて、アウターキャップの内周面に内方突起が形成され、インナーキャップの外周面に内方突起の内径よりも大径の外径を有する鍔部が形成されており、アウターキャップ内にスプリングの挿入された状態でインナーキャップがアウターキャップ内に挿入されて押圧されることによって、鍔部が内方突起を乗り越えて鍔部の後面が内方突起の前面に篏合し、スプリングの弾発力に抗してインナーキャップが抜け止めされる組立状態になる構造になっており、アウターキャップには、鍔部が内方突起を乗り越えて嵌合する以前に、アウターキャップ内に挿入されたスプリングによりインナーキャップの後端がアウターキャップの開口部側から露出された化粧具用キャップ。

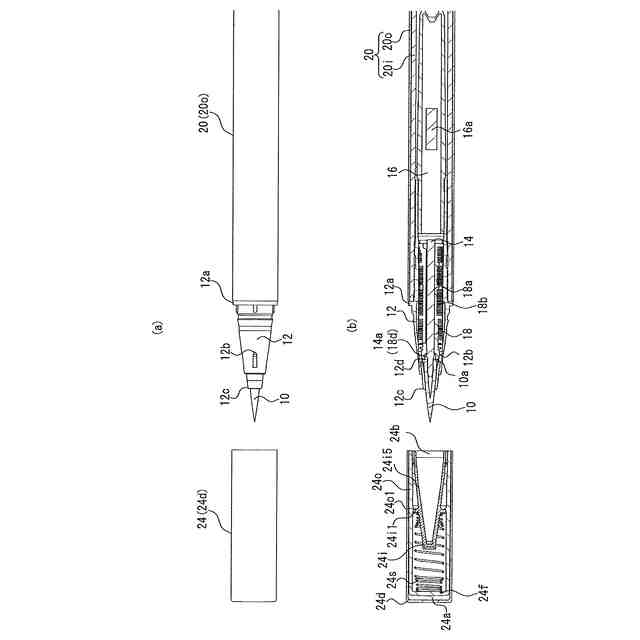

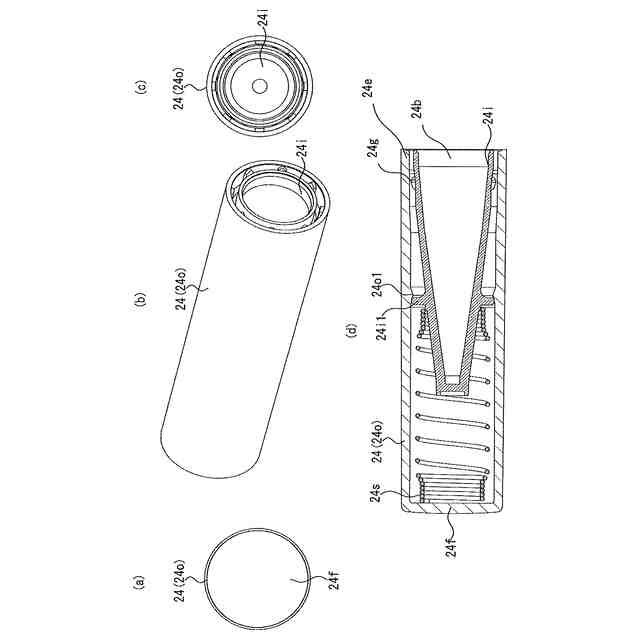

【選択図】図3
特許請求の範囲【請求項１】
筒状のアウターキャップと、アウターキャップの内面側に位置するインナーキャップと、インナーキャップをアウターキャップの開口部側に付勢するスプリングを備えた化粧具用キャップにおいて、
アウターキャップの内周面に内方突起が形成され、インナーキャップの外周面に内方突起の内径よりも大径の外径を有する鍔部が形成されており、
アウターキャップ内にスプリングの挿入された状態でインナーキャップがアウターキャップ内に挿入されて押圧されることによって、鍔部が内方突起を乗り越えて鍔部の後面が内方突起の前面に篏合し、スプリングの弾発力に抗してインナーキャップが抜け止めされる組立状態になる構造になっており、
アウターキャップには、鍔部が内方突起を乗り越えて嵌合する以前に、アウターキャップ内に挿入されたスプリングによりインナーキャップの後端がアウターキャップの開口部側から露出されたことを特徴とする化粧具用キャップ。
続きを表示（約 280 文字）【請求項２】
インナーキャップをアウターキャップに挿入した際に、インナーキャップ全長の半分以上がアウターキャップ内に入る位置関係とすることを特徴とする請求項１記載の化粧具用キャップ。
【請求項３】
組立時に押圧されたインナーキャップの先端がアウターキャップ内壁と当接した又はスプリングが全圧縮した下死点において、インナーキャップの後端が、アウターキャップ内の内方突起よりも開口端側に位置し、組立後のインナーキャップの後端面が、アウターキャップの後端面より同じ又は後方側に位置することを特徴とする請求項２記載の化粧具用キャップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インナーキャップを備えた組立容易な化粧具用キャップに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、化粧液を低粘度としたインクタンク容器に使われる化粧具用キャップは、キャップ開閉時のインクタンク内圧上昇を防ぐために内筒側のインナーキャップと外筒側のアウターキャップとインナーキャップをアウターキャップの内部で摺動可能とするスプリングの３部品で構成されたキャップが用いられることが特許文献１～４に開示されている。
【０００３】
この種のキャップにおいては、インナーキャップとアウターキャップはインナーキャップのツバ部とアウターキャップ内壁の突起を嵌合させることで外れないようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４６３６６号公報
特開２０２２－１７８８９０号公報
特開２０２０－１１６１０５号公報
実開平６－６６５１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、キャップの中でスプリングによってインナーキャップが前後に摺動する化粧具用キャップにおいて、製造過程で組立を行う際に、部材同士の軸線方向が合わない状態で圧入をすることで、組付け不良が出てしまうことがある。また、組付け完了後のキャップをユーザーが使っている際に、意図せずインナーキャップをキャップの奥に過度に押し込んでしまい、インナーキャップが摺動しなくなってしまうことがある。
【０００６】
本発明は、斯かる実情に鑑み、組立の際に、部材の軸線方向がぶれないように、部材同士の座りをよくする化粧具用キャップの提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明は、筒状のアウターキャップと、アウターキャップの内面側に位置するインナーキャップと、インナーキャップをアウターキャップの開口部側に付勢するスプリングを備えた化粧具用キャップにおいて、アウターキャップの内周面に内方突起が形成され、インナーキャップの外周面に内方突起の内径よりも大径の外径を有する鍔部が形成されており、アウターキャップ内にスプリングの挿入された状態でインナーキャップがアウターキャップ内に挿入されて押圧されることによって、鍔部が内方突起を乗り越えて鍔部の後面が内方突起の前面に篏合し、スプリングの弾発力に抗してインナーキャップが抜け止めされる組立状態になる構造になっており、アウターキャップには、鍔部が内方突起を乗り越えて嵌合する以前に、アウターキャップ内に挿入されたスプリングによりインナーキャップの後端がアウターキャップの開口部側から露出されたことを特徴とする化粧具用キャップである。
【０００８】
本発明においては、インナーキャップをアウターキャップに挿入した際に、インナーキャップ全長の半分以上がアウターキャップ内に入る位置関係とすることが好適である。
【０００９】

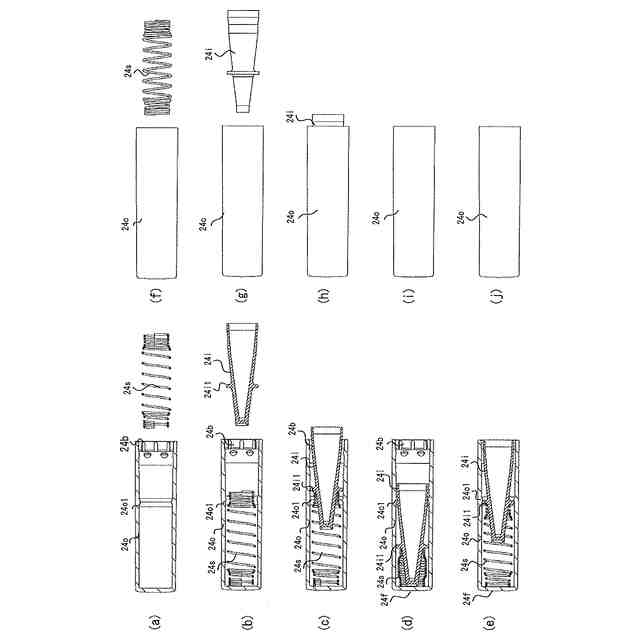

本発明においては、組立時に押圧されたインナーキャップの先端がアウターキャップ内壁と当接した又はスプリングが全圧縮した下死点において、インナーキャップの後端が、アウターキャップ内の内方突起よりも開口端側に位置することが好適である。
【００１０】
本発明においては、組立後のインナーキャップの後端面が、アウターキャップの後端面より同じ又は後方側に位置することが好適である。
（【００１１】以降は省略されています）
