公開番号2025127597
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024375
出願日2024-02-21
発明の名称実火災訓練装置
出願人JFEプロジェクトワン株式会社
代理人個人,個人,個人
主分類G09B 9/00 20060101AFI20250826BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】耐久性が高く安価な実火災訓練装置を得る。

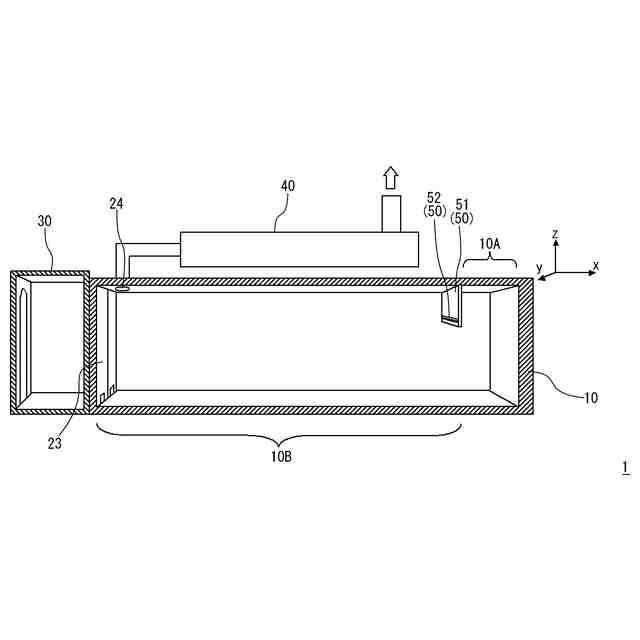

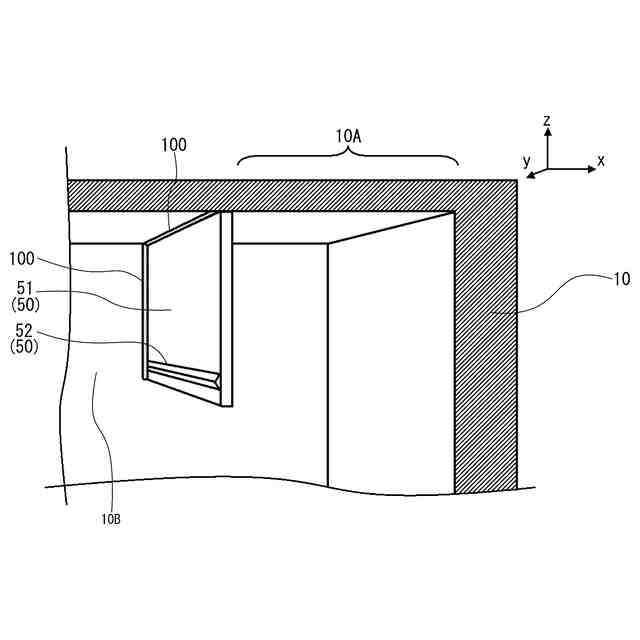

【解決手段】本体部10の内部は、x方向において、煙調整フラッパー50によって燃焼部10A、訓練室10Bに区分される。この煙調整フラッパー(煙区画板)50は、従来の実火災訓練装置における煙調整フラッパーと同様の平板状のフラッパー本体51と補強部材52を具備する。補強部材52は等辺の山形鋼であり、その延伸方向はy方向とされる。補強部材52もフラッパー本体51に対して溶接されるが、補強部材52はフラッパー本体51に対して延伸方向において断続的に溶接部100を設けるように、タップ溶接される。
【選択図】図1
特許請求の範囲【請求項１】
水平方向に沿った第１の方向で延伸する箱状の本体部の内部において、燃焼を生じさせることにより発煙をする燃焼部と、訓練対象者を収容する空間である訓練室とが、前記第１の方向と交差する板状の構成を具備する煙区画板によって前記本体部の内部における上側では前記第１の方向で仕切られ、かつ前記本体部の内部における下側で前記第１の方向で連通するように構成された実火災訓練装置であって、
前記煙区画板は、
前記板状の構成を具備し、前記本体部の内面に対して溶接された煙区画板本体と、
前記煙区画板本体の面内方向であり前記第１の方向と交差する第２の方向で延伸し、前記煙区画板本体に接合された補強部材と、
を具備することを特徴とする実火災訓練装置。
続きを表示（約 670 文字）【請求項２】

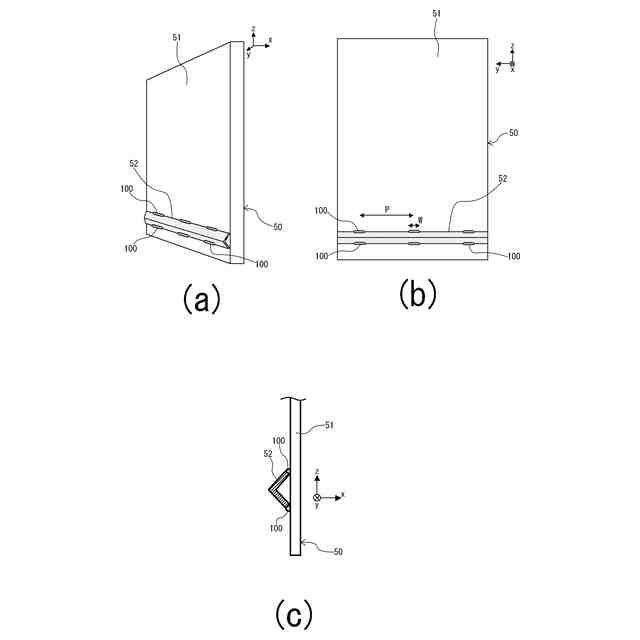

前記補強部材は、前記第２の方向に垂直な断面がＬ字形状である山形鋼で構成され、前記Ｌ字形状の頂点が前記煙区画板本体の表面から離間した状態で、前記Ｌ字形状を構成する２つの辺の端部に対応して前記第２の方向に延伸する２つの端辺が、前記煙区画板本体の前記訓練室側の表面に溶接されることによって前記煙区画板本体に接合されたことを特徴とする請求項１に記載の実火災訓練装置。
【請求項３】
前記煙区画板本体の端辺は前記本体部の内面に対して連続すみ肉溶接により接合され、
前記補強部材の端辺は前記煙区画板本体の表面に対して断続すみ肉溶接により接合されたことを特徴とする請求項２に記載の実火災訓練装置。
【請求項４】

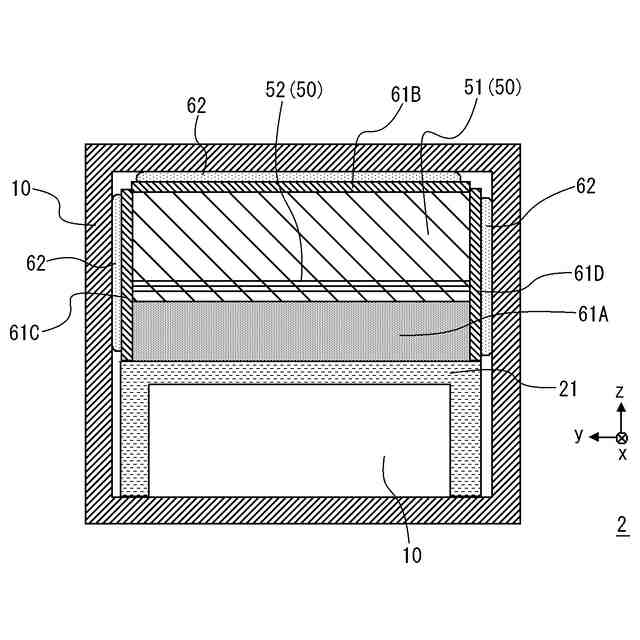

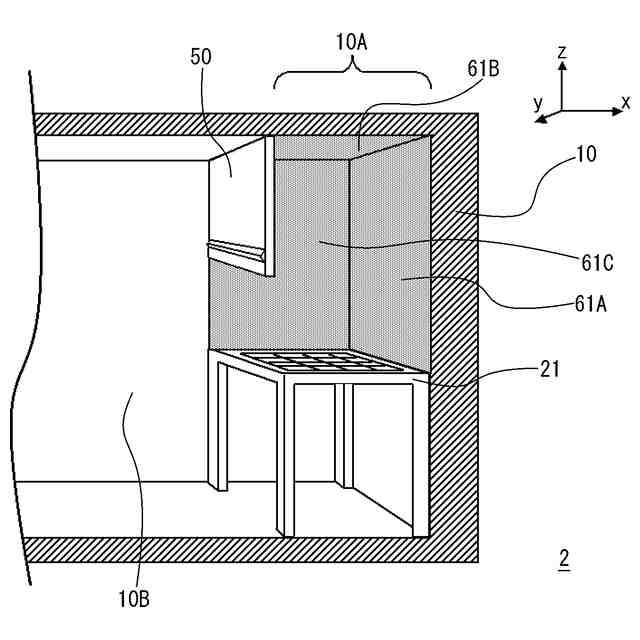

前記燃焼部における前記本体部の前記第１の方向と平行な内面には耐火板が固定され、
前記煙区画板本体の端辺は前記耐火板に対して連続すみ肉溶接により接合され、
前記補強部材の端辺は前記煙区画板本体の表面に対して断続すみ肉溶接により接合されたことを特徴とする請求項２に記載の実火災訓練装置。
【請求項５】
前記耐火板は前記第１の方向において前記煙区画板本体よりも前記訓練室側に突出しないことを特徴とする請求項４に記載の実火災訓練装置。
【請求項６】
前記補強部材の端辺と前記煙区画板本体の表面の間における前記断続すみ肉溶接のピッチは３００ｍｍ以下、単一の接合部分の幅は５０ｍｍ以上とされたことを特徴とする請求項３又は４に記載の実火災訓練装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耐久性が高く安価な実火災訓練装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
実際の火災と同様に木材等を燃焼させて濃煙を発生させた環境下で訓練を行わせるための実火災訓練装置が用いられている。こうした実火災訓練装置の構造は、例えば特許文献１に記載されている。
【０００３】

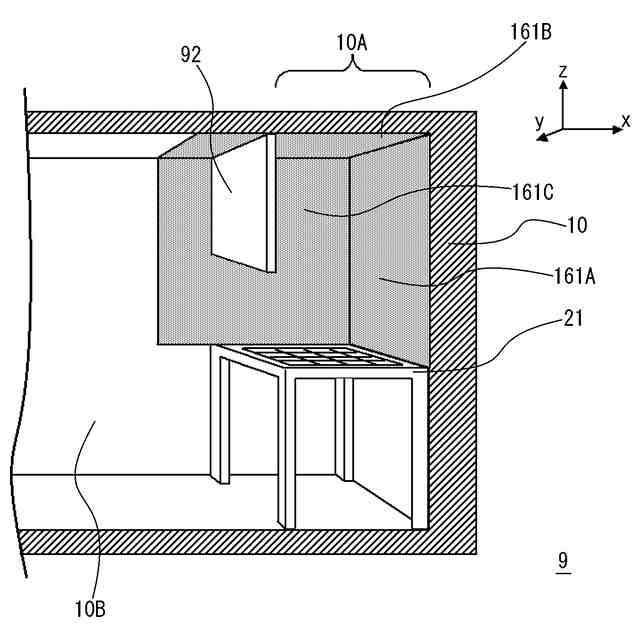

図７は、特許文献１に記載された実火災訓練装置８の構造を簡略化して示す透視斜視図である。この実火災訓練装置８においては、図中水平方向を長手方向（ｘ方向）とする略矩形体形状の内部空間を有する本体部１０が用いられる。本体部１０の図中右側（ｘ方向正側）の端部付近には、燃焼台２１が設置され、この上で可燃対象物Ａが着火されて燃焼する。この領域の左側には、板状の煙調整フラッパー（煙区画板）９２が本体部１０の上側の領域のみを仕切るように本体部１０の内側に設置される。訓練対象者Ｈは、本体部１０の図中左側に連結された前室３０から本体部１０の図中左側の端面に形成された扉２３を通ってこの本体部１０内に侵入することができる。
【０００４】
図７の構造において、訓練対象者Ｈは右側の煙調整フラッパー９２と左側の扉２３の間に位置し、所望の訓練作業をすることができる。この際、燃焼が発生しているのは煙調整フラッパー９２よりも右側となるため、本体部１０の内部の空間は、煙調整フラッパー９２を境界として、その右側（ｘ方向正側）が燃焼部１０Ａ、左側（ｘ方向負側）が訓練室１０Ｂとなる。図７において、本体部１０における扉２３付近の天井には排気口２４が設けられ、濃煙Ｓは排気口２４から排煙処理部４０に吸引されて無害化処理される。この構造により、濃煙Ｓは煙調整フラッパー９２の下側を通って燃焼部１０Ａから訓練室１０Ｂの天井側を図中左側に向けて流れる。
【０００５】
また、煙調整フラッパー９２を越流した高温の濃煙Ｓは、排気口２４から排気される前の間は訓練室１０Ｂの上層に滞留する。このため、濃煙Ｓによって視界が遮られる高温層と、視界がクリアである下側の低温層の圧力が釣り合って中性帯が保持される。このため、燃焼部１０Ａ内の温度は燃焼に伴って極めて高くなるのに対して、訓練室１０Ｂ内の下層は訓練対象者Ｈが活動できる程度の温度に維持される。ただし、訓練対象者Ｈは煙調整フラッパー９２の下側から越流する濃煙Ｓを目視することができるため、例えば高温により濃煙Ｓに含まれる可燃性ガスが自燃する現象（フラッシュオーバー：急激な爆発的燃焼）の前兆現象であるロールオーバーの発生を確認することができる。このため、安全かつより実践的な訓練を行わせることができる。
【０００６】
濃煙Ｓを排気して無害化する排煙処理部４０は、前記のように本体部１０に形成された排気口２４に連結され、濃煙Ｓは排煙処理部４０において例えば燃焼等の処理によって無害化されて外気に排出される。
【０００７】
ここで、煙調整フラッパー９２は特に燃焼部１０Ａ側における燃焼時の高温に直接曝されるため、熱的、機械的に強い材料で構成され、例えば４．５ｍｍ厚の鋼板で構成され、これが本体部１０内部の天井面、側面に溶接されて固定される。
【先行技術文献】
【特許文献】
【０００８】
特開２０１１－３４０２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
前記のように煙調整フラッパー９２は、訓練室１０Ｂ内への濃煙Ｓの流入の度合いの制御と、訓練対象者Ｈの熱に対する保護という観点から重要である。一方、煙調整フラッパー９２は燃焼部１０Ａと近接して設置されるため、熱に起因して劣化が発生しやすくなった。
【００１０】
特に、この実火災訓練装置８が繰り返し使用された場合には、この煙調整フラッパー９２は使用時の高温と非使用時の常温との間を繰り返す冷熱サイクルに曝される。これによって熱膨張・収縮が繰り返されることや、訓練時の放水が煙調整フラッパー９２に当たることによって急冷されることにより、煙調整フラッパー９２に亀裂が発生することがあった。この場合、訓練室１０Ｂにおける前記のような上側の高温層と下側の低温層のつり合いが崩れ、所望の訓練活動に支障をきたす場合があった。
（【００１１】以降は省略されています）
