公開番号2025126579
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022884
出願日2024-02-19
発明の名称端子接続構造
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/187 20060101AFI20250822BHJP(基本的電気素子)
要約【課題】メス端子とオス端子との間の接点摺動を抑えつつ、接点部ごとの発熱量を抑える端子接続構造を提供する。
【解決手段】端子接続構造1は、第1突出部27が形成された第1内壁部20bを有する筒状のメス端子2と、メス端子2に挿入されるピン状のオス端子30と、第2突出部36が形成された第2内壁部31bを有してメス端子2を収容する筒状の収容部31とを含むオス端子構造体3と、第1内壁部20bに保持され、メス端子2に挿入されたオス端子30を第1突出部27に押し付ける第1板ばね部4と、第2内壁部31bに保持され、収容部31に収容されたメス端子2を第2突出部36に押し付ける第2板ばね部5と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１突出部が形成された第１内壁部を有する筒状のメス端子と、
前記メス端子に挿入されるピン状のオス端子と、第２突出部が形成された第２内壁部を有して前記メス端子を収容する筒状の収容部とを含むオス端子構造体と、
前記第１内壁部に保持され、前記メス端子に挿入された前記オス端子を前記第１突出部に押し付ける第１板ばね部と、
前記第２内壁部に保持され、前記収容部に収容された前記メス端子を前記第２突出部に押し付ける第２板ばね部と、
を備える、端子接続構造。
続きを表示（約 410 文字）【請求項２】
前記オス端子の中心軸を含む第１仮想面を想定すると、
前記第２突出部は、前記第２内壁部のうち前記第１仮想面と対向する一方の側にあり、
前記第２板ばね部は、前記第２内壁部のうち前記第１仮想面と対向する他方の側に配置される、請求項１に記載の端子接続構造。
【請求項３】
前記第２突出部は、複数あり、
複数の前記第２突出部から選択された少なくとも２つの前記第２突出部は、前記オス端子の前記中心軸に沿って互いに離間する、請求項２に記載の端子接続構造。
【請求項４】
前記第２突出部は、複数あり、
前記オス端子の前記中心軸を含み、かつ、前記第１仮想面と直交する第２仮想面を想定すると、
複数の前記第２突出部から選択された少なくとも２つの前記第２突出部は、前記第２仮想面を基準として対称な形状を有する、請求項２に記載の端子接続構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端子接続構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、メス端子とオス端子とを接続自在とする端子接続構造が多種存在する。特許文献１は、メス端子に設けられている両板バネ部によってオス端子を挟持することで、オス端子とメス端子との確実な電気接触を確保する電気コネクタに関する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－７６３４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の電気コネクタでは、メス端子とオス端子とが接続されている状態での導通回路は、メス端子とオス端子との間の接点部のみを介したものとなる。そのため、比較的高い電流を流す電線に当該電気コネクタを接続することを想定したとき、メス端子とオス端子との間の接点部に通電時の発熱が集中することが懸念され、結果として当該電線への接続が不適当とされる場合もあり得る。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、メス端子とオス端子との間の接点摺動を抑えつつ、接点部ごとの発熱量を抑える端子接続構造を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係る端子接続構造は、第１突出部が形成された第１内壁部を有する筒状のメス端子と、メス端子に挿入されるピン状のオス端子と、第２突出部が形成された第２内壁部を有してメス端子を収容する筒状の収容部とを含むオス端子構造体と、第１内壁部に保持され、メス端子に挿入されたオス端子を第１突出部に押し付ける第１板ばね部と、第２内壁部に保持され、収容部に収容されたメス端子を第２突出部に押し付ける第２板ばね部と、を備える。
【発明の効果】
【０００７】
本発明によれば、メス端子とオス端子との間の接点摺動を抑えつつ、接点部ごとの発熱量を抑える端子接続構造を提供することができる。
【図面の簡単な説明】
【０００８】

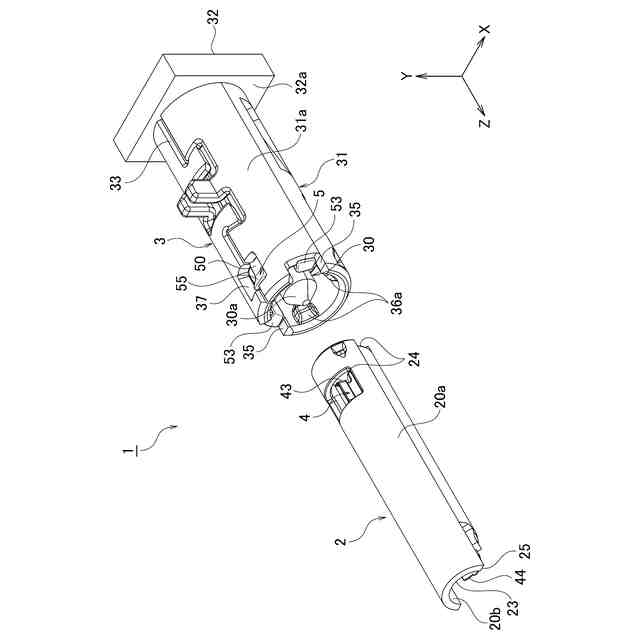

一実施形態に係る端子接続構造の接続前の斜視図である。
一実施形態に係る端子接続構造の接続後の斜視図である。
図２中のIII-III部で切断された端子接続構造の断面図である。
図３から抽出されたメス端子及び第１板ばね部の断面図である。
図３から抽出されたオス端子構造体及び第２板ばね部の断面図である。
図５と同様の切断面で切断されたオス端子構造体の断面斜視図である。

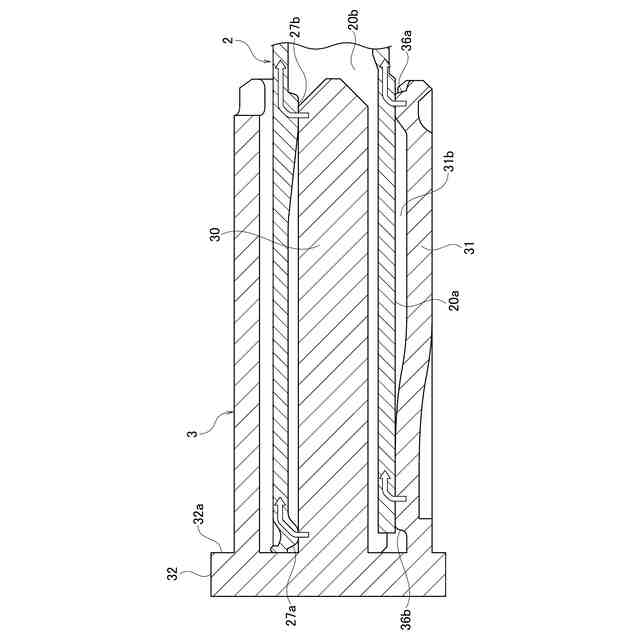

一実施形態に係る端子接続構造の接続後の概念的な断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて一実施形態に係る端子接続構造について詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１及び図２は、一実施形態に係る端子接続構造１の斜視図である。図１では、メス端子２とオス端子構造体３とが接続される前の端子接続構造１が示されている。図２では、メス端子２とオス端子構造体３とが接続された後の端子接続構造１が示されている。
（【００１１】以降は省略されています）
