公開番号2025126466
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022665
出願日2024-02-19
発明の名称実火災訓練装置
出願人JFEプロジェクトワン株式会社
代理人個人,個人,個人
主分類G09B 9/00 20060101AFI20250822BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】訓練対象者が高温に曝されない実火災訓練装置の耐久性を高める。

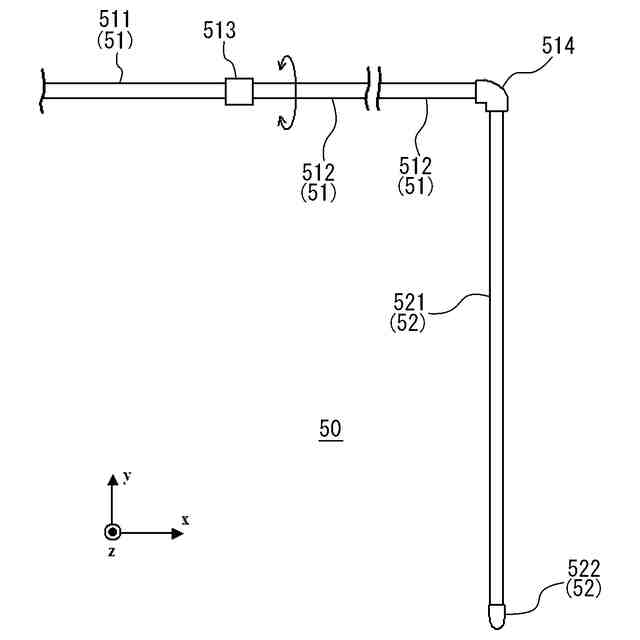

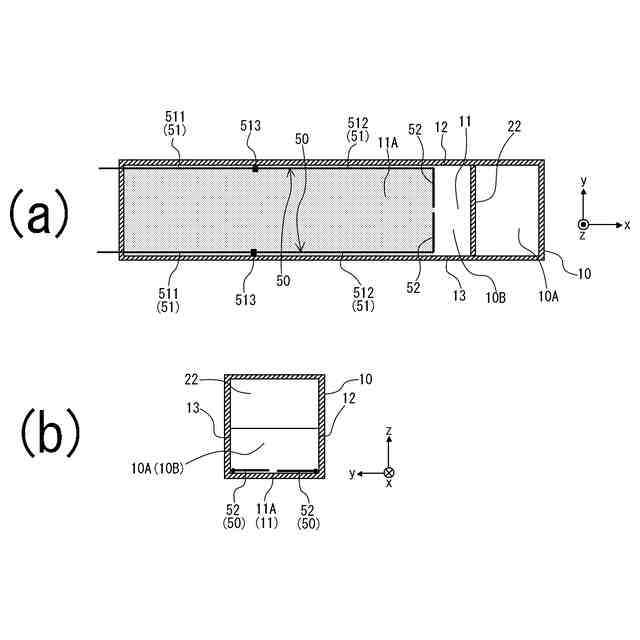

【解決手段】本体部の底面11側かつ側面側において、x方向負側から底板11Aの燃焼部側端部まで延伸する散水機構が設けられる。散水機構は、x方向に沿って延伸して内部を水が流される通水部と、通水部の燃焼部側端部に接続されこれと直交して延伸する散水部52を具備する。実線の形態(第1の状態)では、散水部52は、訓練対象者が足を置く底板11Aの上にある。散水を行わない場合には、散水部52は点線の形態(第2の状態)とされる。
【選択図】図5
特許請求の範囲【請求項１】
水平方向に沿った第１の方向を長手方向として延伸する略矩形体形状の内部空間を有する本体部の内部において、燃焼を生じさせることにより発煙をする燃焼部と、訓練対象者を収容する空間である訓練室とが、前記第１の方向で隣接して形成された実火災訓練装置であって、
前記訓練室と前記燃焼部とは、前記第１の方向と交差する板状の構成を具備する煙区画板によって前記本体部の内部における上側では前記第１の方向で仕切られ、かつ前記本体部の内部における下側で前記第１の方向で連通するように構成され、
前記第１の方向に沿って前記燃焼部がある側と反対側から前記燃焼部がある側に向けて延伸し、水平方向において前記第１の方向と垂直な第２の方向と交差する前記訓練室の内部の２つの側面のうちの一方、及び前記訓練室の内部の底面、に近接して前記訓練室の内部に固定され、冷却水が内部で流される通水部と、
前記通水部の前記燃焼部側の端部と接続されて前記冷却水が流され、前記第１の方向と交差する方向で延伸し、当該方向の周りで前記冷却水を噴出させるように前記訓練室の内部において設けられ、前記通水部に対して前記第１の方向の周りで回動可能とされた散水部と、
を有し、
前記散水部の前記通水部と反対側の端部が２つの前記側面のうちの他方の側に移動するように前記散水部を回動させることにより前記散水部を前記底面と近接させた第１の状態と、
前記散水部の前記端部が２つの前記側面のうちの前記一方の側に移動するように前記散水部を回動させることにより前記散水部を２つの前記側面のうちの前記一方の側と近接させた第２の状態と、
が切り替え可能とされた散水機構を具備することを特徴とする実火災訓練装置。
続きを表示（約 330 文字）【請求項２】
２つの前記側面の各々を前記一方として、２つの前記側面の各々に対応して前記散水機構がそれぞれ設けられたことを特徴とする請求項１に記載の実火災訓練装置。
【請求項３】

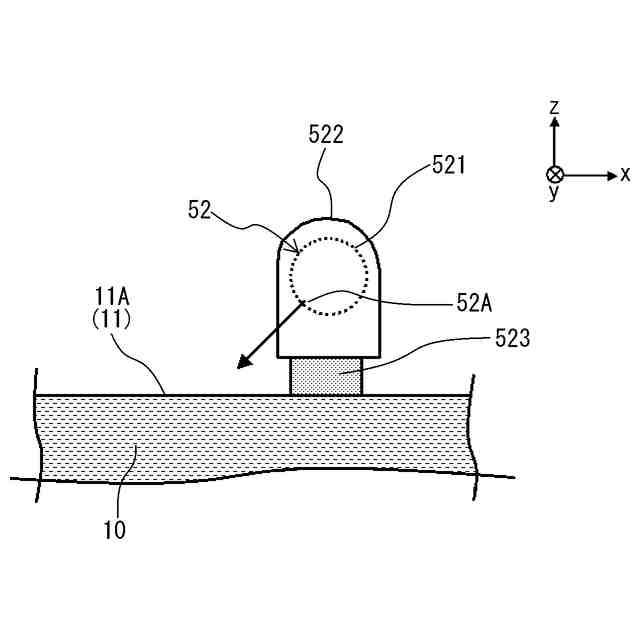

前記散水部において、前記散水部の延伸方向に沿って複数設けられた散水孔から前記冷却水が噴出することを特徴とする請求項１又は２に記載の実火災訓練装置。
【請求項４】
前記本体部の底面は、前記燃焼部が形成された側で前記訓練室が形成された側よりも高くなるように設置されたことを特徴とする請求項１又は２に記載の実火災訓練装置。
【請求項５】
前記底面は、木材で構成された表面を具備することを特徴とする請求項１又は２に記載の実火災訓練装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耐久性が高く訓練対象者が高温に曝されない実火災訓練装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
実際の火災と同様に木材等を燃焼させて濃煙を発生させた環境下で訓練を行わせるための実火災訓練装置が用いられている。こうした実火災訓練装置の構造は、例えば特許文献１に記載されている。
【０００３】

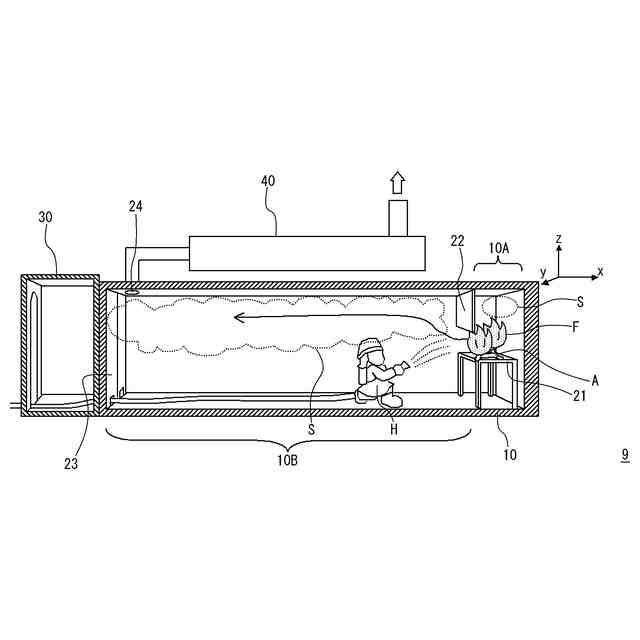

図７は、特許文献１に記載された実火災訓練装置９の構造を簡略化して示す透視斜視図である。この実火災訓練装置９においては、図中水平方向を長手方向（ｘ方向）とする略矩形体形状の内部空間を有する本体部１０が用いられる。本体部１０の図中右側（ｘ方向正側）の端部付近には、燃焼台２１が設置され、この上で可燃対象物Ａが着火されて燃焼する。この領域の左側には、板状の煙調整フラッパー（煙区画板）２２が本体部１０の上側の領域のみを仕切るように本体部１０の内側に設置される。訓練対象者Ｈは、本体部１０の図中左側に連結された前室３０から本体部１０の図中左側の端面に形成された扉２３を通ってこの本体部１０内に侵入することができる。
【０００４】
図７の構造において、訓練対象者Ｈは右側の煙調整フラッパー２２と左側の扉２３の間に位置し、所望の訓練作業をすることができる。この際、燃焼が発生しているのは煙調整フラッパー２２よりも右側となるため、本体部１０の内部の空間は、煙調整フラッパー２２を境界として、その右側（ｘ方向正側）が燃焼部１０Ａ、左側（ｘ方向負側）が訓練室１０Ｂとなる。図７において、濃煙Ｓは煙調整フラッパーの下側を通り燃焼部１０Ａから訓練室１０Ｂに流れ、扉２３近くの天井に設けられた排気口２４から排煙処理部４０に流れる。
【０００５】
訓練室１０Ｂでは、図示されるように、濃煙Ｓが存在する内部空間の上部側における高温の領域である濃煙ゾーンと、下部側において低温であり濃煙Ｓによって視界が遮られない可視ゾーンとが形成される。このため、訓練対象者Ｈは可視ゾーンで活動をすることができるが、燃焼部１０Ａ近傍では、燃焼部１０Ａからの輻射熱によって、可視ゾーンの温度も上昇する。
【０００６】
排煙処理部４０は、排気口２４から濃煙Ｓを排気し、例えば燃焼等の処理を行うことによって無害化して外気に排出する。
【０００７】
上記の構成を実現するためには、少なくとも本体部１０の内部には燃焼部１０Ａと、訓練対象者Ｈが活動できる訓練室１０Ｂを設けることが必要であるため、本体部１０は大型となる。このため、特許文献１に記載されるように、このような本体部１０は、例えばＩＳＯ規格の鋼製の４０ｆｔコンテナ（外寸長さ約１２ｍ、幅２．４ｍ、高さ２．６ｍ）を基にして、これに扉２３等を設けて得られる。これによって、本体部１０自身を安価とし、かつその機械的強度等を容易に確保することができる。
【０００８】
訓練室１０Ｂ内では燃焼中においても、特に内部空間の下部側では訓練対象者Ｈが活動できる程度の温度に維持される。これに対して、本体部１０は前記のように熱伝導率が高い鋼製であるため、実際には訓練室１０Ｂ内の底面には断熱のためにベニヤ板等が敷設される。これにより、訓練対象者Ｈに対する床面側からの燃焼部１０Ａからの熱伝導は抑制され、訓練対象者Ｈは安全に訓練を行うことができる。
【先行技術文献】
【特許文献】
【０００９】
特開２０１１－３４０２４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
上記の構造においては、訓練室１０Ｂの床面のベニヤ板は燃焼部１０Ａからの輻射熱によって高温となり、焼損する場合があった。あるいは、同様に輻射熱によって訓練対象者Ｈのいる空間の温度も上昇することがあった。
（【００１１】以降は省略されています）
