公開番号2025126004
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022351
出願日2024-02-16
発明の名称複数の送受信点(TRP)を用いた通信が行われる無線通信システムにおける基地局装置、端末装置、通信方法、及びプログラム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 56/00 20090101AFI20250821BHJP(電気通信技術)
要約【課題】基地局装置が複数のTRPを用いて端末装置と通信を行うシステムを効率的に運用すること。
【解決手段】第1の送受信点(TRP)と第2のTRPとを含んだ複数のTRPを用いて端末装置と通信を行う基地局装置は、第1のTRPから送信された第1のチャネル状態情報-参照信号(CSI-RS)の測定値と第2のTRPから送信された第2のCSI-RSの測定値との差分の報告をさせるように端末装置へ指示を送信し、指示に応じて端末装置から差分の報告を受信し、差分に基づいて、第1のTRPと第2のTRPとの間のキャリブレーションを実行する。
【選択図】図15
特許請求の範囲【請求項１】
第１の送受信点（ＴＲＰ）と第２のＴＲＰとを含んだ複数のＴＲＰを用いて端末装置と通信を行う基地局装置であって、
前記第１のＴＲＰから送信された第１のチャネル状態情報－参照信号（ＣＳＩ－ＲＳ）の測定値と前記第２のＴＲＰから送信された第２のＣＳＩ－ＲＳの測定値との差分の報告をさせるように前記端末装置へ指示を送信する送信手段と、
前記指示に応じて前記端末装置から前記差分の報告を受信する受信手段と、
前記差分に基づいて、前記第１のＴＲＰと前記第２のＴＲＰとの間のキャリブレーションを実行する実行手段と、
を有することを特徴とする基地局装置。
続きを表示（約 1,300 文字）【請求項２】
前記差分は、前記第１のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相値と前記第２のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相値との差分である、ことを特徴とする請求項１に記載の基地局装置。
【請求項３】
前記差分は、前記第１のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相の回転速度と前記第２のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相の回転速度との差分である、ことを特徴とする請求項１に記載の基地局装置。
【請求項４】
前記差分は、前記第１のＣＳＩ－ＲＳの受信タイミングと前記第２のＣＳＩ－ＲＳの受信タイミングとの差分である、ことを特徴とする請求項１に記載の基地局装置。
【請求項５】
前記送信手段は、前記第１のＣＳＩ－ＲＳが送信されるリソースを特定する情報と、前記第２のＣＳＩ－ＲＳが送信されるリソースを特定する情報と、前記第１のＣＳＩ－ＲＳおよび前記第２のＣＳＩ－ＲＳの受信の際に使用すべき設定と、を含んだ第１の設定情報を前記端末装置へ送信し、当該第１の設定情報を用いた測定及び報告を実行するように前記端末装置へ前記指示を送信する、ことを特徴とする請求項１に記載の基地局装置。
【請求項６】
前記送信手段は、前記第１のＣＳＩ－ＲＳの測定及びその測定結果の報告のための第２の設定情報をさらに送信し、
前記第１の設定情報と前記第２の設定情報は、それぞれ異なる識別子が関連付けられる、
ことを特徴とする請求項５に記載の基地局装置。
【請求項７】
端末装置であって、
第１の送受信点（ＴＲＰ）と第２のＴＲＰとを含んだ複数のＴＲＰを用いて端末装置と通信を行う基地局装置から、前記第１のＴＲＰから送信された第１のチャネル状態情報－参照信号（ＣＳＩ－ＲＳ）の測定値と前記第２のＴＲＰから送信された第２のＣＳＩ－ＲＳの測定値との差分の報告をさせる指示を受信する受信手段と、
前記第１のＣＳＩ－ＲＳと前記第２のＣＳＩ－ＲＳとを測定する測定手段と、
前記第１のＣＳＩ－ＲＳの測定値と前記第２のＣＳＩ－ＲＳの測定値との差分を前記基地局装置へ報告する報告手段と、
を有することを特徴とする端末装置。
【請求項８】
前記差分は、前記第１のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相値と前記第２のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相値との差分である、ことを特徴とする請求項７に記載の端末装置。
【請求項９】
前記差分は、前記第１のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相の回転速度と前記第２のＣＳＩ－ＲＳの測定に基づくチャネル推定値の位相の回転速度との差分である、ことを特徴とする請求項７に記載の端末装置。
【請求項１０】
前記差分は、前記第１のＣＳＩ－ＲＳの受信タイミングと前記第２のＣＳＩ－ＲＳの受信タイミングとの差分である、ことを特徴とする請求項７に記載の端末装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、基地局装置が複数の送受信点（ＴＲＰ）を用いて通信を行う無線通信システムの運用技術に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
基地局装置が地理的に離れた位置に配置された複数の送受信点（ＴＲＰ）を用いて通信を行うシステムが検討されている。このようなシステムでは、基地局装置が、その複数のＴＲＰのうちのいずれか１つを選択して端末装置と通信を行うことに加え、２つ以上のＴＲＰを同時に用いて端末装置と通信を行うことが想定される。
【先行技術文献】
【非特許文献】
【０００３】
３ＧＰＰ（登録商標）寄書、Ｒ１－２２０３１４２
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、基地局装置が複数のＴＲＰを用いて通信を行うシステムの効率的な運用技術を提供する。
【課題を解決するための手段】
【０００５】
本発明の一態様による基地局装置は、第１の送受信点（ＴＲＰ）と第２のＴＲＰとを含んだ複数のＴＲＰを用いて端末装置と通信を行う基地局装置であって、前記第１のＴＲＰから送信された第１のチャネル状態情報－参照信号（ＣＳＩ－ＲＳ）の測定値と前記第２のＴＲＰから送信された第２のＣＳＩ－ＲＳの測定値との差分の報告をさせるように前記端末装置へ指示を送信する送信手段と、前記指示に応じて前記端末装置から前記差分の報告を受信する受信手段と、前記差分に基づいて、前記第１のＴＲＰと前記第２のＴＲＰとの間のキャリブレーションを実行する実行手段と、を有する。
【０００６】
本発明の一態様による端末装置は、第１の送受信点（ＴＲＰ）と第２のＴＲＰとを含んだ複数のＴＲＰを用いて端末装置と通信を行う基地局装置から、前記第１のＴＲＰから送信された第１のチャネル状態情報－参照信号（ＣＳＩ－ＲＳ）の測定値と前記第２のＴＲＰから送信された第２のＣＳＩ－ＲＳの測定値との差分の報告をさせる指示を受信する受信手段と、前記第１のＣＳＩ－ＲＳと前記第２のＣＳＩ－ＲＳとを測定する測定手段と、前記第１のＣＳＩ－ＲＳの測定値と前記第２のＣＳＩ－ＲＳの測定値との差分を前記基地局装置へ報告する報告手段と、を有する。
【発明の効果】
【０００７】
本発明によれば、基地局装置が複数の送受信点（ＴＲＰ）を用いて端末装置と通信を行うシステムを効率的に運用することが可能となる。
【図面の簡単な説明】
【０００８】
無線通信システムの構成例を示す図である。

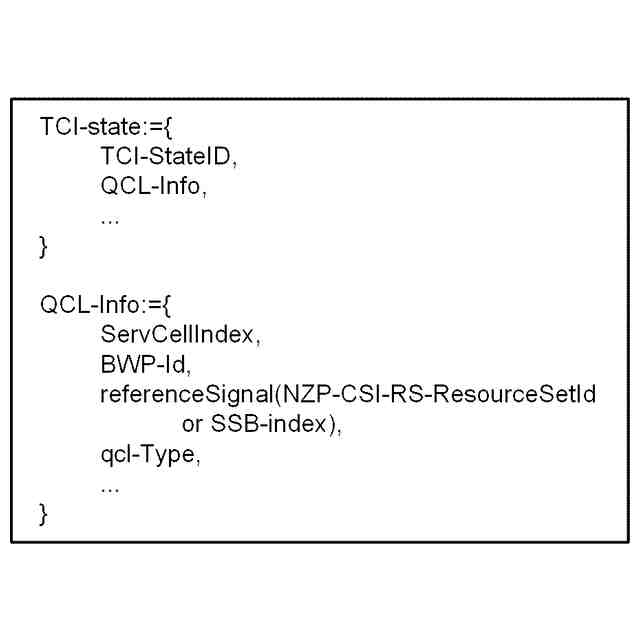

端末装置に通知されるＴＣＩ－ｓｔａｔｅを説明する図である。

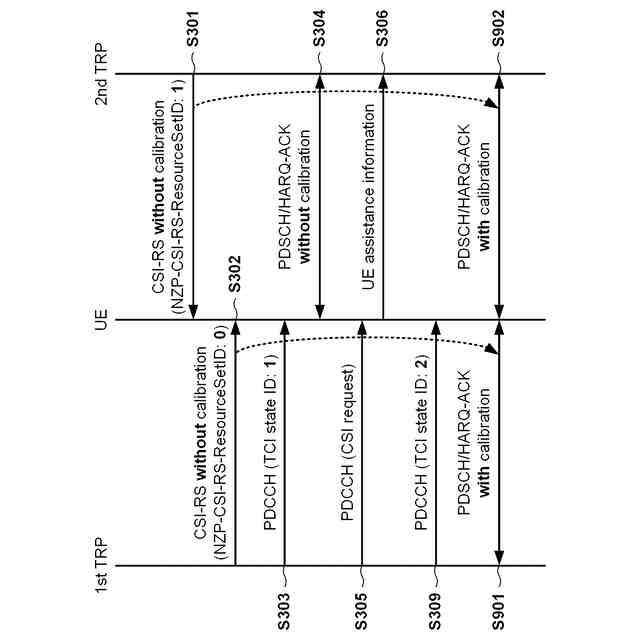

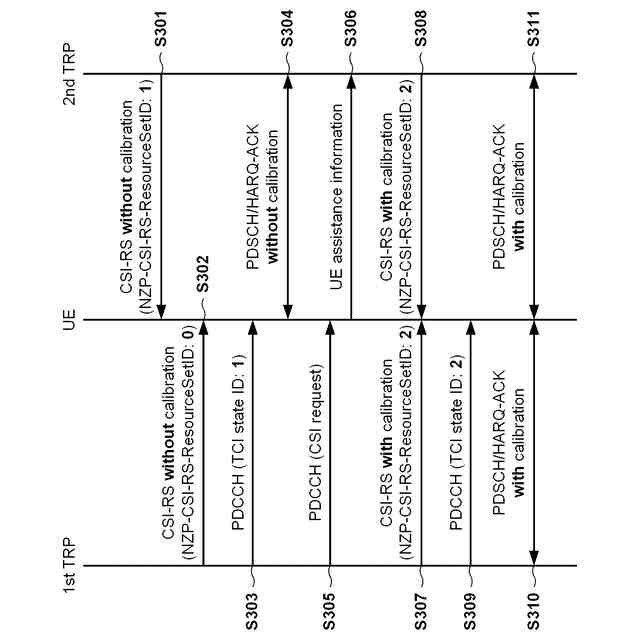

無線通信システムにおいて実行される通信処理の流れの例を示す図である。

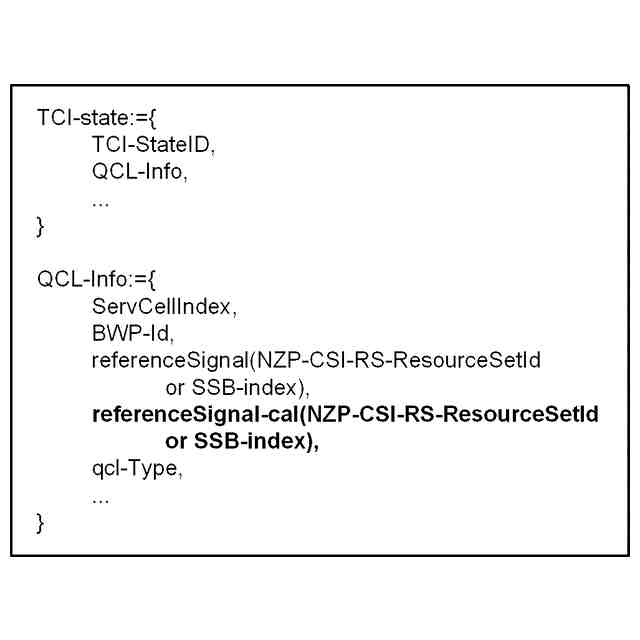

端末装置に通知されるＴＣＩ－ｓｔａｔｅを説明する図である。
無線通信システムにおいて実行される通信処理の流れの例を示す図である。

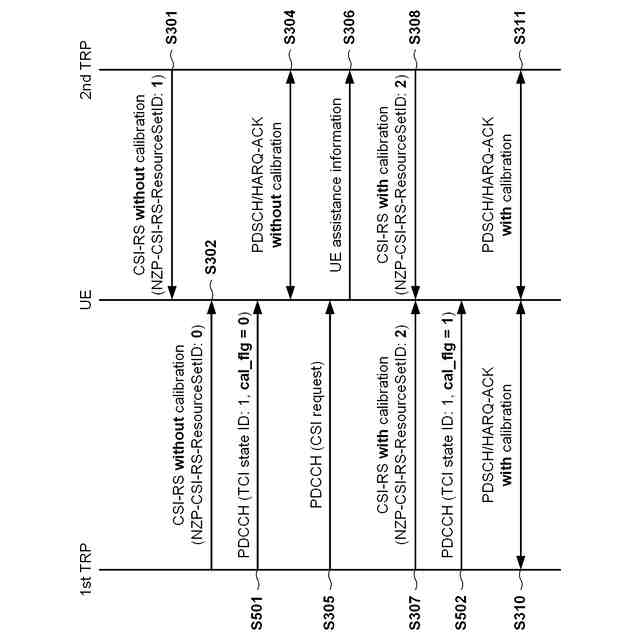

無線通信システムにおいて実行される通信処理の流れの例を示す図である。

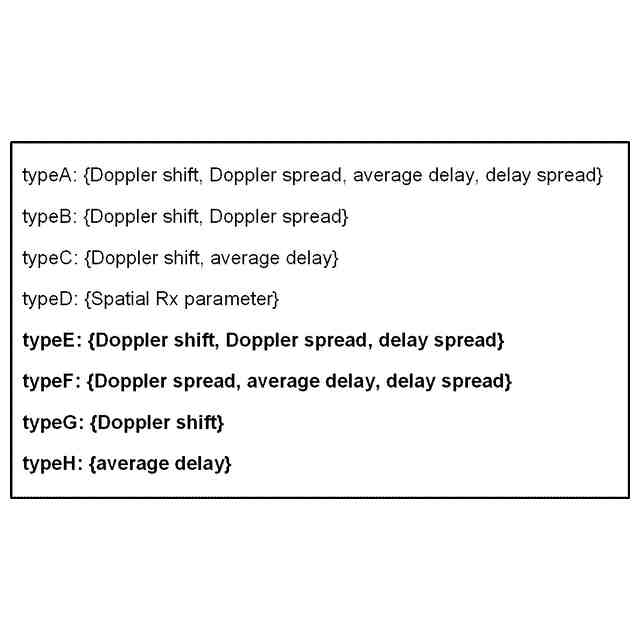

ｑｃｌ－Ｔｙｐｅを説明する図である。

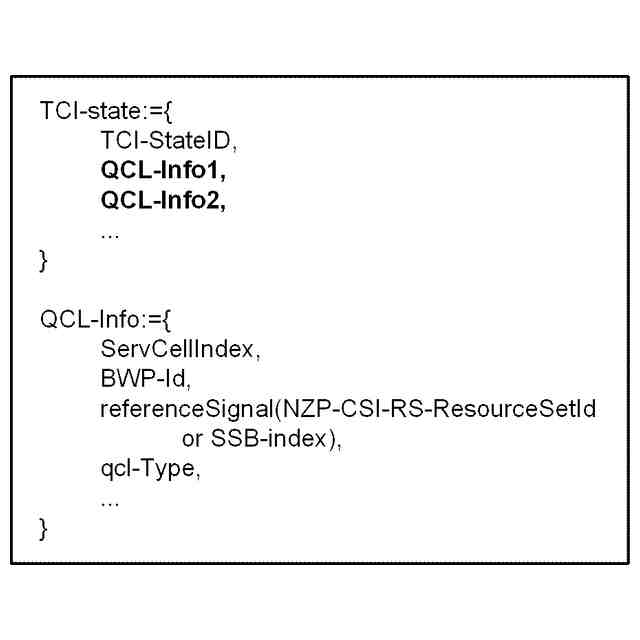

端末装置に通知されるＴＣＩ－ｓｔａｔｅを説明する図である。

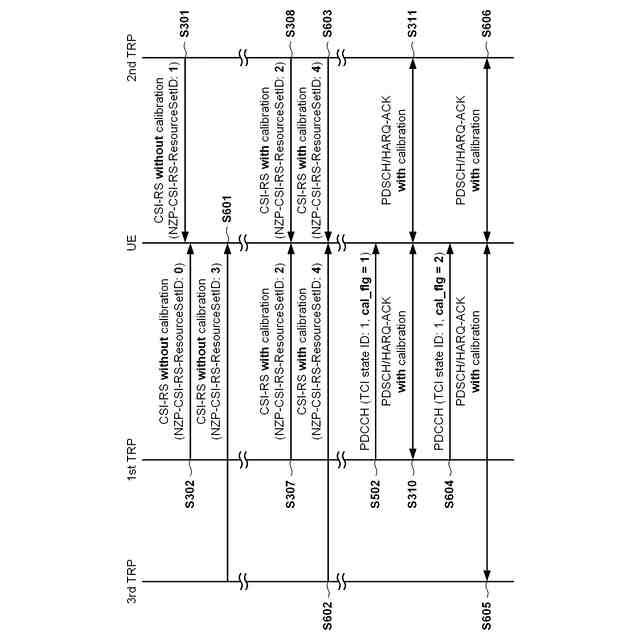

無線通信システムにおいて実行される通信処理の流れの例を示す図である。
端末装置に通知されるＮＺＰ－ＣＳＩ－ＲＳ－Ｒｅｓｏｕｒｃｅを説明する図である。
周波数およびタイミングの同期及び調整処理の流れの例を示す図である。
端末装置による測定及び報告に関する処理の流れの例を示す図である。
端末装置による測定及び報告のための設定例を説明する図である。
端末装置による測定及び報告のための設定例を説明する図である。

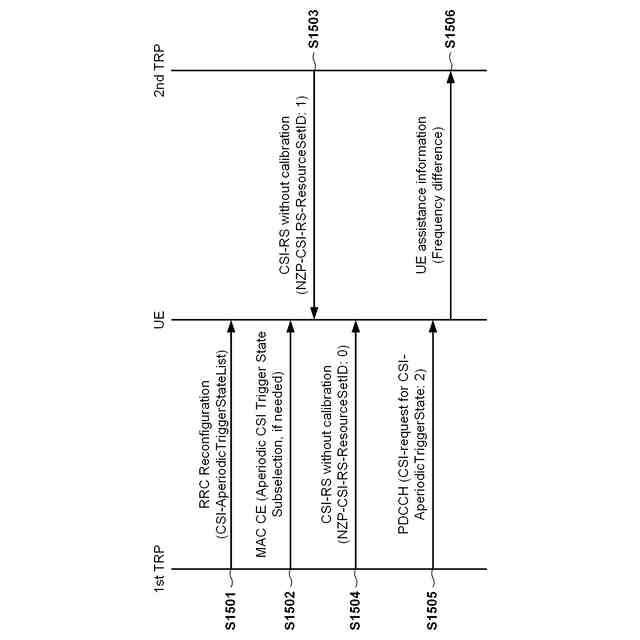

端末装置による測定及び報告に関する処理の流れの例を示す図である。
端末装置による測定及び報告に関する処理の流れの例を示す図である。
基地局装置及び端末装置のハードウェア構成例を示す図である。
基地局装置の機能構成例を示す図である。
端末装置の機能構成例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち二つ以上の特徴は任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】

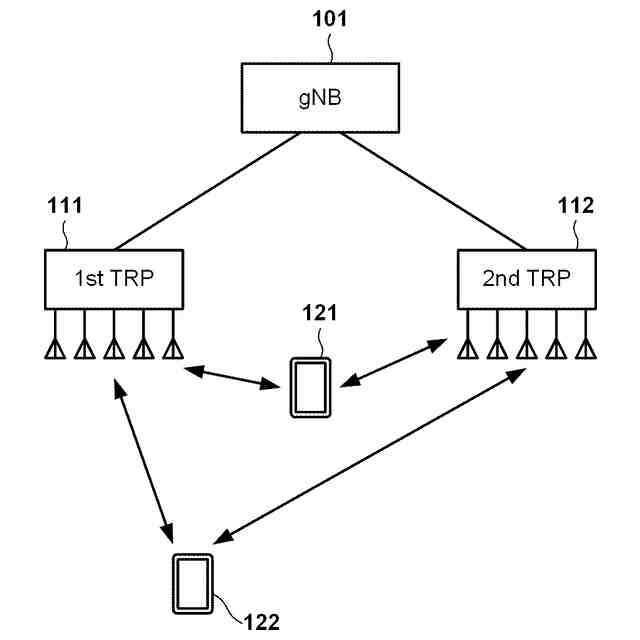

図１に、本実施形態に係る無線通信システムの構成例を示す。この無線通信システムは、例えば第５世代（５Ｇ）又はそれ以降に規格化されたセルラ通信規格に準拠したセルラ通信システムであり、基地局装置（ｇＮＢ１０１）及び端末装置１２１並びに端末装置１２２を含んで構成される。ｇＮＢ１０１は、例えば、地理的に離れた位置に配置された複数の送受信点（ＴＲＰ、例えば第１のＴＲＰ１１１及び第２のＴＲＰ１１２）の少なくともいずれかを用いて端末装置１２１及び端末装置１２２と接続を確立して通信を行う。ここで、単一のＴＲＰは、複数のアンテナ素子を含みうる。この場合、その複数のアンテナ素子の間での周波数やタイミングなどを概ね一致させるための調整（キャリブレーション）がＴＲＰ内で実行される。このキャリブレーションがＴＲＰ内で行われる場合、そのＴＲＰの装置内に閉じた処理が行われるため、端末装置はそのキャリブレーションに関与する必要がない。例えば、複数のアンテナ素子のそれぞれにおける周波数がＴＲＰ内で特定され、それらの周波数が一致するようにＴＲＰ内の制御部が制御を行う。また、各アンテナ素子から概ね同一のタイミングで無線信号が出力されるように、クロックの調整などが行われうる。なお、１つのＴＲＰに含まれる複数のアンテナ素子のそれぞれから概ね同一のタイミングで無線信号が送信される場合、それらのアンテナ素子と端末装置との距離が概ね等しいため、その無線信号は、端末装置において一定の期間内に受信されることが想定される。この一定の期間は、例えば、直交周波数分割多重（ＯＦＤＭ）のｃｙｃｌｉｃｐｒｅｆｉｘの長さに相当する期間である。その結果、それらのアンテナ素子から送出された無線信号は、端末装置において一定の周波数差の範囲および一定の時間差の範囲内で受信され、端末装置は、キャリブレーションを特に意識することなく、その無線信号を正常に復号することができる。
（【００１１】以降は省略されています）
