公開番号2025125290
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024021253
出願日2024-02-15
発明の名称システム、及び、方法
出願人トヨタ自動車株式会社,KDDI株式会社
代理人弁理士法人秀和特許事務所
主分類H04W 52/02 20090101AFI20250820BHJP(電気通信技術)
要約【課題】ユーザ端末ごとの通信に係るエネルギーに関する条件を考慮した通信を実現する。
【解決手段】システムは、複数のユーザ端末それぞれについて、通信に係るエネルギーに関する条件を含む第1の情報を保持する第1のNF(Network Function)と、複数のユーザ端末に含まれる第1のユーザ端末についての第1の情報に基づいて、第1のユーザ端末の通信に係る所定の処理を行う第2のNFと、を備える。通信に係るエネルギーに関する条件は、エネルギー消費量に関する条件、エネルギー効率に関する条件、及び、再生可能エネルギーの使用に関する条件、のうちの少なくともいずれかを含む。
【選択図】図2
特許請求の範囲【請求項１】
複数のユーザ端末それぞれについて、通信に係るエネルギーに関する条件を含む第１の情報を保持する第１のＮＦ（Network Function）と、
前記複数のユーザ端末に含まれる第１のユーザ端末についての前記第１の情報に基づいて、前記第１のユーザ端末の通信に係る所定の処理を行う第２のＮＦと、
を備えるシステム。
続きを表示（約 1,000 文字）【請求項２】
前記第１の情報は、加入者情報の一つである、
請求項１に記載のシステム。
【請求項３】
前記通信に係るエネルギーに関する条件は、エネルギー消費量に関する条件、エネルギー効率に関する条件、及び、再生可能エネルギーの使用に関する条件、のうちの少なくともいずれかを含む、
請求項１に記載のシステム。
【請求項４】
前記第１の情報は、前記エネルギー消費量に関する条件、前記エネルギー効率に関する条件、及び、前記再生可能エネルギーの使用に関する条件間の優先順を示す情報を含む、請求項３に記載のシステム。
【請求項５】
前記第１の情報は、ユーザ端末の通信に係る契約成立に伴って前記第１のＮＦに登録される、
請求項１に記載のシステム。
【請求項６】
前記第１のユーザ端末について、前記第１の情報の更新のリクエストを送信する第３のＮＦをさらに備え、
前記第１のＮＦは、前記第１のユーザ端末についての前記第１の情報の更新の前記リクエストを受信した場合に、前記第１のユーザ端末についての前記第１の情報を更新する、請求項１に記載のシステム。
【請求項７】
前記第２のＮＦは、前記所定の処理として、前記第１のユーザ端末についての前記第１の情報に基づいて、複数の第４のＮＦのうち、前記第１のユーザ端末の通信に係る処理を行う第４のＮＦを選択する処理を行う、
請求項１に記載のシステム。
【請求項８】
前記第２のＮＦはＡＭＦ（Access and Mobility Management Function）であり、
前記第４のＮＦは、ＳＭＦ（Session Management Function）、ＡＭＦ、及び、ＰＣＦ
（Policy Control Function）のいずれかである、
請求項７に記載のシステム。
【請求項９】
前記第２のＮＦはＳＭＦであり、
前記第４のＮＦは、ＵＰＦ（User Plane Function）、及び、ＰＣＦのいずれかである
、
請求項７に記載のシステム。
【請求項１０】
前記第２のＮＦはＰＣＦであり、
前記第２のＮＦは、前記所定の処理として、前記第１のユーザ端末についての前記第１の情報に基づいて、前記第１のユーザ端末の通信に係るポリシーを生成する処理を行う、請求項１に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、通信ネットワークシステムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ＵＤＲ（Unified Data Repository）には、ＵＥ（User Equipment）のサブスクリプシ
ョンとして、ＵＥのデバイスタイプ（制御プレーン専用デバイス、緊急対応デバイス等）、ＵＥが接続するスライスの識別子、ＵＥによって所望されるサービスを示す情報が保持されることが開示されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５９１７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、ユーザ端末ごとの通信に係るエネルギーに関する条件を考慮した通信を実現可能なシステム、および、方法を提供することを課題とする。
【課題を解決するための手段】
【０００５】
本開示の態様の一つは、
複数のユーザ端末それぞれについて、通信に係るエネルギーに関する条件を含む第１の情報を保持する第１のＮＦ（Network Function）と、
前記複数のユーザ端末に含まれる第１のユーザ端末についての前記第１の情報に基づいて、前記第１のユーザ端末の通信に係る所定の処理を行う第２のＮＦと、
を備えるシステムである。
【０００６】
本開示の他の態様の一つは、
第１のＮＦ（Network Function）が、複数のユーザ端末それぞれについて、通信に係るエネルギーに関する条件を含む第１の情報を保持することと、
第２のＮＦが、前記複数のユーザ端末に含まれる第１のユーザ端末についての前記第１の情報に基づいて、前記第１のユーザ端末の通信に係る所定の処理を行うことと、
を含む方法である。
【発明の効果】
【０００７】
本開示によれば、ユーザ端末ごとの通信に係るエネルギーに関する条件を考慮した通信を実現させることができる。
【図面の簡単な説明】
【０００８】

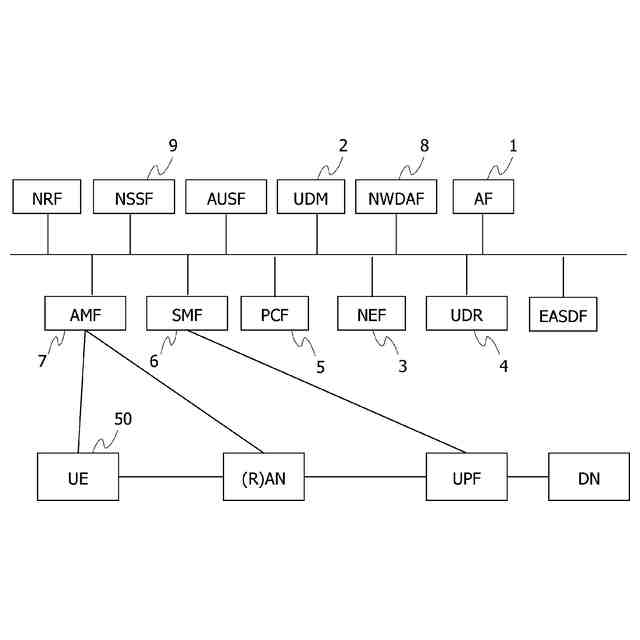

図１は、第５世代移動体通信システムのアーキテクチャの一例を示す図である。

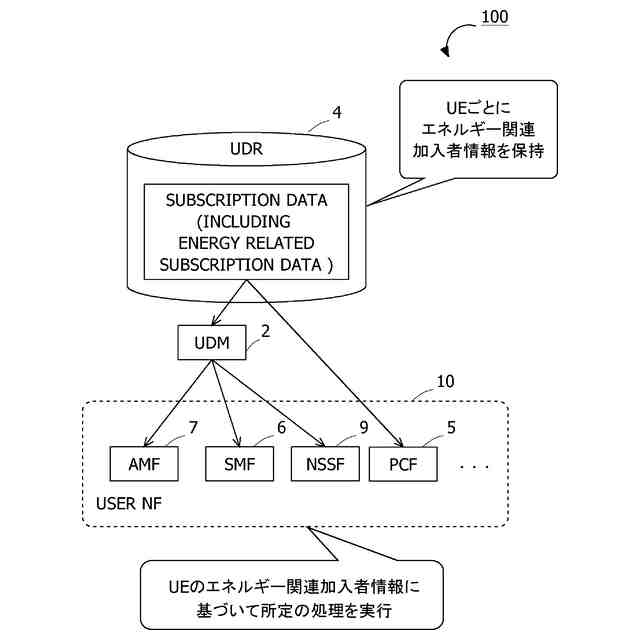

図２は、通信システムにおける、ＵＥごとのエネルギー関連加入者情報を考慮した処理を説明する図である。

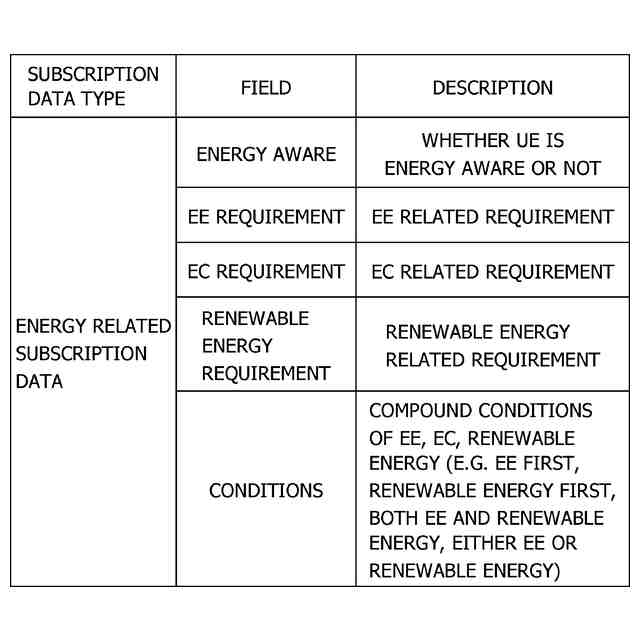

図３は、エネルギー関連加入者情報に含まれる情報の一例を示す図である。

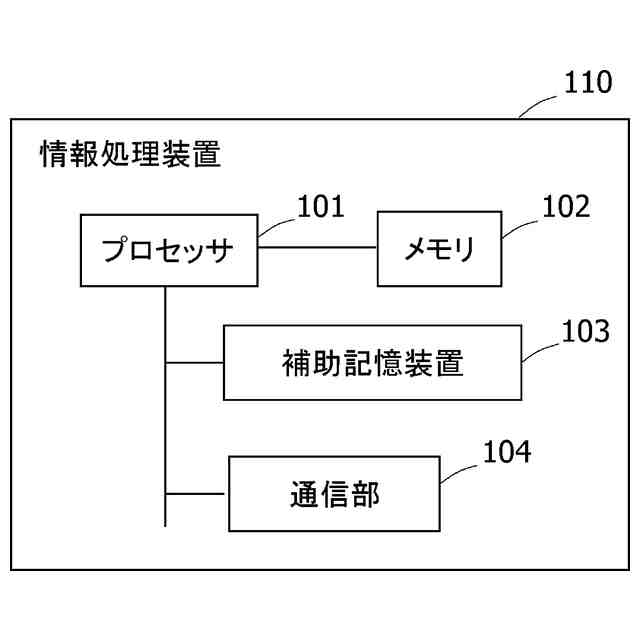

図４は、５Ｇコア網内の各ＮＦ及びＡＦの夫々として動作可能な情報処理装置のハードウェア構成の一例を示す図である。

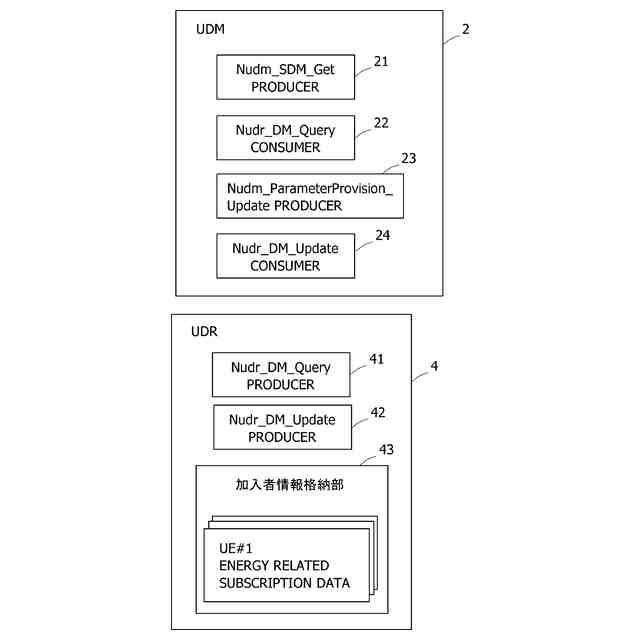

図５は、ＵＤＭ及びＵＤＲの機能構成の一例を示す図である。

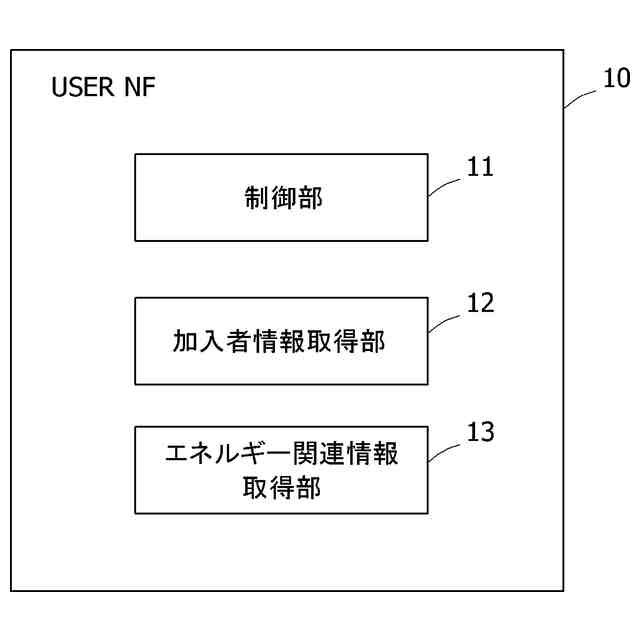

図６は、ユーザＮＦの機能構成の一例を示す図である。

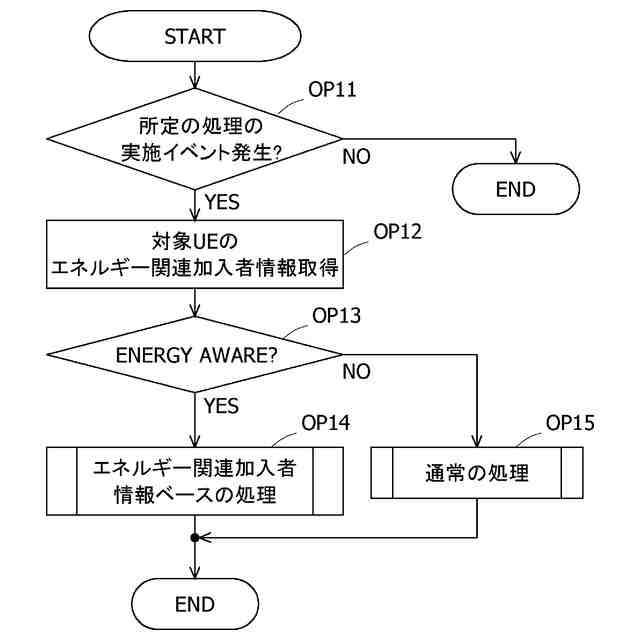

図７は、ユーザＮＦのＵＥの通信に係る所定の処理のフローチャートの一例である。

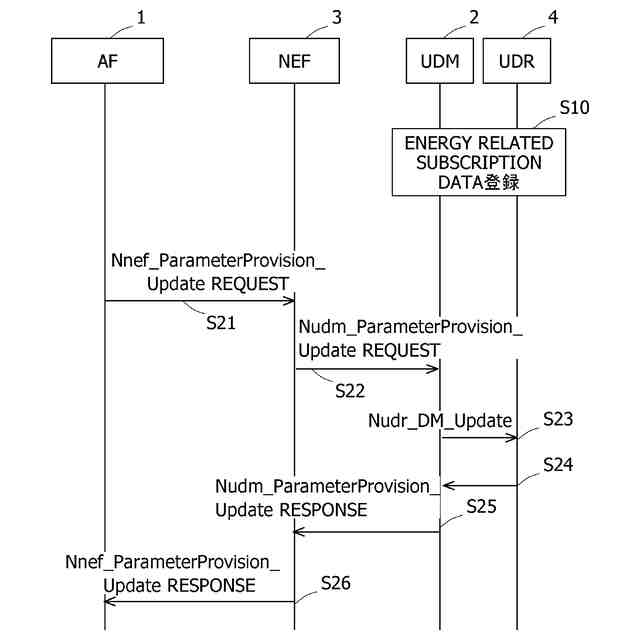

図８は、ＵＥのエネルギー関連加入者情報の更新処理のシーケンスの一例を示す図である。

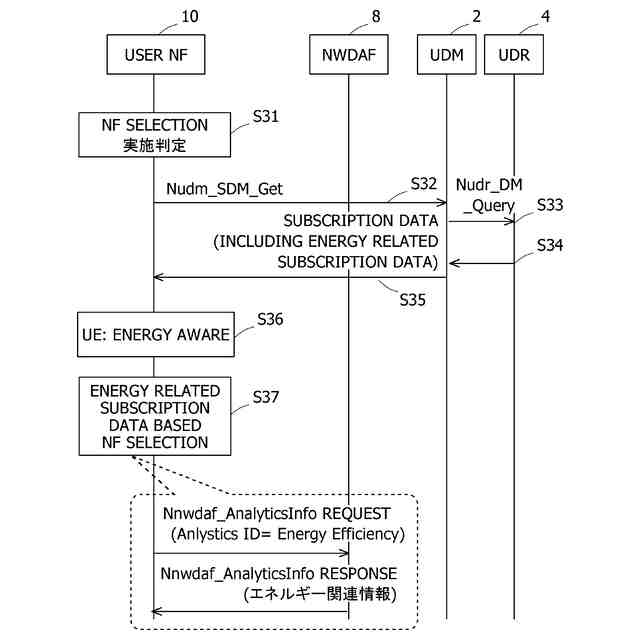

図９は、エネルギー関連加入者情報ベースのＮＦ選択処理のシーケンスの一例を示す図である。
図１０は、エネルギー関連加入者情報ベースのポリシー生成処理のシーケンスの一例を示す図である。
図１１は、エネルギー関連加入者情報ベースのネットワークスライス選択処理のシーケンスの一例を示す図である。
【発明を実施するための形態】
【０００９】
５Ｇ（5th Generation）の３ＧＰＰ（登録商標）規格では、移動体通信ネットワークの運用に要するエネルギー消費の削減、すなわち、エネルギー効率の向上のための技術が規定されている。これに応じて、ユーザも、通信に係るエネルギーについて、削減したい、効率を向上させたい、または、再生可能エネルギーを利用したい、など関心が高まっている。しかしながら、加入者情報として、通信に係るエネルギーに関する項目がないため、ユーザの通信に係る要望を考慮した通信が行われていない。
【００１０】
本開示の態様の一つでは、ユーザ端末それぞれについて、通信に係るエネルギーに関する条件をコアネットワークに登録する。ユーザ端末の通信に係る処理が実行される場合に、当該条件が考慮されることによって、当該ユーザ端末の通信をエネルギーについて考慮した通信とすることができる。
（【００１１】以降は省略されています）
