公開番号2025107111
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024000912
出願日2024-01-06
発明の名称メッシュ復号装置、メッシュ復号方法及びプログラム
出願人KDDI株式会社
代理人フェリシテ弁理士法人
主分類H04N 19/70 20140101AFI20250710BHJP(電気通信技術)
要約【課題】メッシュの符号化効率を向上させるメッシュ復号装置、方法及びプログラムを提供する。
【解決手段】メッシュ復号装置において、基本メッシュ復号部は、分離部と、イントラ復号部と、メッシュバッファ部と、接続情報復号部と、インター復号部202Eとを備える。イントラ復号部は、イントラフレームのビットストリームからイントラフレームにおける頂点の座標及び接続情報を復号する。インター復号部202Eは、インターフレームのビットストリームから復号した動きベクトルと参照フレームにおいて復号対象の頂点に対応する頂点の座標とを加算することで復号対象の頂点の座標を復号する。インター復号部は、復号済みの頂点から重複頂点を持つ頂点数を取得する重複頂点探索部202E6を備え、イントラ復号部及びインター復号部は、ビットストリームから重複頂点を持つ頂点数を示す制御信号を復号する。
【選択図】図15
特許請求の範囲【請求項１】
メッシュ復号装置であって、
イントラフレームのビットストリームから、前記イントラフレームにおける頂点の座標及び接続情報を復号するイントラ復号部と、
インターフレームのビットストリームから復号した動きベクトルと、参照フレームにおいて復号対象の頂点に対応する頂点の座標とを加算することで、前記復号対象の頂点の座標を復号するインター復号部とを備え、
前記イントラ復号部及び前記インター復号部は、復号済みの頂点から、重複頂点を持つ頂点数を取得する重複頂点探索部を備え、
前記イントラ復号部及び前記インター復号部は、ビットストリームから、前記重複頂点を持つ頂点数を示す制御信号を復号することを特徴とするメッシュ復号装置。
続きを表示（約 770 文字）【請求項２】
前記重複頂点探索部によって取得される前記重複頂点を持つ頂点数及び前記制御信号によって示される前記重複頂点を持つ頂点数が一致することを特徴とする請求項１に記載のメッシュ復号装置。
【請求項３】
メッシュ復号方法であって、
イントラフレームのビットストリームから、前記イントラフレームにおける頂点の座標及び接続情報を復号する工程Ａと、
インターフレームのビットストリームから復号した動きベクトルと、参照フレームにおいて復号対象の頂点に対応する頂点の座標とを加算することで、前記復号対象の頂点の座標を復号する工程Ｂとを有し、
前記工程Ａ及び前記工程Ｂにおいて、
復号済みの頂点から、重複頂点を持つ頂点数を取得し、
ビットストリームから、前記重複頂点を持つ頂点数を示す制御信号を復号することを特徴とするメッシュ復号方法。
【請求項４】
コンピュータを、メッシュ復号装置として機能させるプログラムであって、
前記メッシュ復号装置は、
イントラフレームのビットストリームから、前記イントラフレームにおける頂点の座標及び接続情報を復号するイントラ復号部と、
インターフレームのビットストリームから復号した動きベクトルと、参照フレームにおいて復号対象の頂点に対応する頂点の座標とを加算することで、前記復号対象の頂点の座標を復号するインター復号部とを備え、
前記イントラ復号部及び前記インター復号部は、復号済みの頂点から、重複頂点を持つ頂点数を取得する重複頂点探索部を備え、
前記イントラ復号部及び前記インター復号部は、ビットストリームから、前記重複頂点を持つ頂点数を示す制御信号を復号することを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メッシュ復号装置、メッシュ復号方法及びプログラムに関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
非特許文献１又は非特許文献４には、非特許文献５のフレームワークに従って、非特許文献２又は３を用いてメッシュを符号化する技術が開示されている。
【先行技術文献】
【非特許文献】
【０００３】
Khaled Mammou, Jungsun Kim, Alexis M Tourapis, Dimitri Podborski, and Krasimir Kolarov, “[V-CG] Apple’s Dynamic Mesh Coding CfP Response,” April 2022, ISO/IEC JTC 1/SC 29/WG 7 m59281.
ＧｏｏｇｌｅＤｒａｃｏ、２０２２年５月２６日アクセス［Ｏｎｌｉｎｅ］、https://google.github.io/draco
Jean-Eudes Marvie, Olivier Mocquard, “[V-DMC][EE4.4-related] An efficient EdgeBreaker implementation,” April 2023, ISO/IEC JTC 1/SC 29/WG 7 m63344.
“WD 5.0 of V-DMC,” Oct. 2023, ISO/IEC JTC 1/SC 29/WG 7 N00744.
“Information technology - Coded Representation of Immersive Media - Part 5: Visual Volumetric Video-based Coding (V3C) and Video-based Point Cloud Compression (V-PCC),” ISO/IEC JTC 1/SC 29/WG 7, ISO/IEC 23090-5:2021(2E).
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、動きベクトルの符号化効率が低いという問題点があった。
【０００５】
そこで、本発明は、上述の課題に鑑みてなされたものであり、メッシュの符号化効率を向上させることができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の特徴は、メッシュ復号装置であって、イントラフレームのビットストリームから、前記イントラフレームにおける頂点の座標及び接続情報を復号するイントラ復号部と、インターフレームのビットストリームから復号した動きベクトルと、参照フレームにおいて復号対象の頂点に対応する頂点の座標とを加算することで、前記復号対象の頂点の座標を復号するインター復号部とを備え、前記イントラ復号部及び前記インター復号部は、復号済みの頂点から、重複頂点を持つ頂点数を取得する重複頂点探索部を備え、前記イントラ復号部及び前記インター復号部は、ビットストリームから、前記重複頂点を持つ頂点数を示す制御信号を復号することを要旨とする。
【０００７】
本発明の第２の特徴は、メッシュ復号方法であって、イントラフレームのビットストリームから、前記イントラフレームにおける頂点の座標及び接続情報を復号する工程Ａと、インターフレームのビットストリームから復号した動きベクトルと、参照フレームにおいて復号対象の頂点に対応する頂点の座標とを加算することで、前記復号対象の頂点の座標を復号する工程Ｂとを有し、前記工程Ａ及び前記工程Ｂにおいて、復号済みの頂点から、重複頂点を持つ頂点数を取得し、ビットストリームから、前記重複頂点を持つ頂点数を示す制御信号を復号することを要旨とする。
【０００８】
本発明の第３の特徴は、コンピュータを、メッシュ復号装置として機能させるプログラムであって、前記メッシュ復号装置は、イントラフレームのビットストリームから、前記イントラフレームにおける頂点の座標及び接続情報を復号するイントラ復号部と、インターフレームのビットストリームから復号した動きベクトルと、参照フレームにおいて復号対象の頂点に対応する頂点の座標とを加算することで、前記復号対象の頂点の座標を復号するインター復号部とを備え、前記イントラ復号部及び前記インター復号部は、復号済みの頂点から、重複頂点を持つ頂点数を取得する重複頂点探索部を備え、前記イントラ復号部及び前記インター復号部は、ビットストリームから、前記重複頂点を持つ頂点数を示す制御信号を復号することを要旨とする。
【発明の効果】
【０００９】
本発明によれば、メッシュの符号化効率を向上させることができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することができる。
【図面の簡単な説明】
【００１０】
図１は、一実施形態に係るメッシュ処理システム１の構成の一例を示す図である。

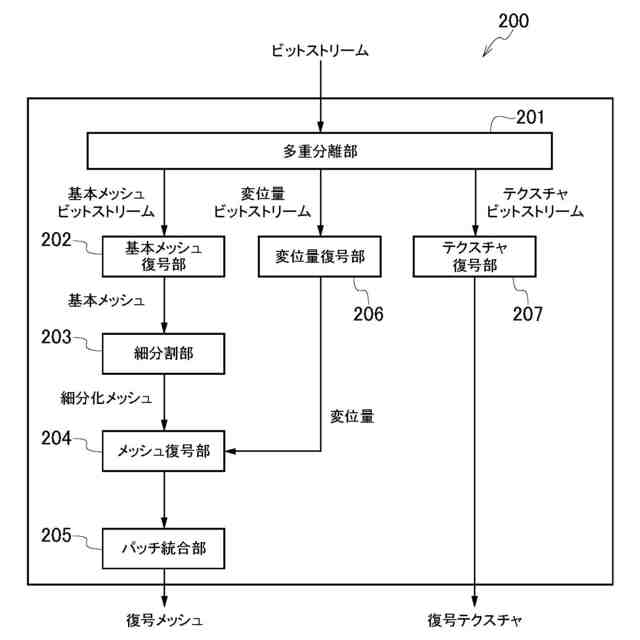

図２は、一実施形態に係るメッシュ復号装置２００の機能ブロックの一例を示す図である。

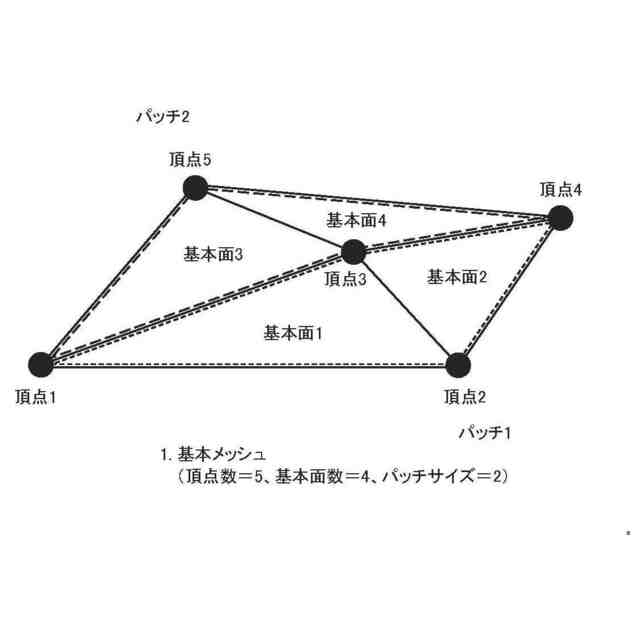

図３Ａは、基本メッシュ及び細分割メッシュの一例を示す図である。

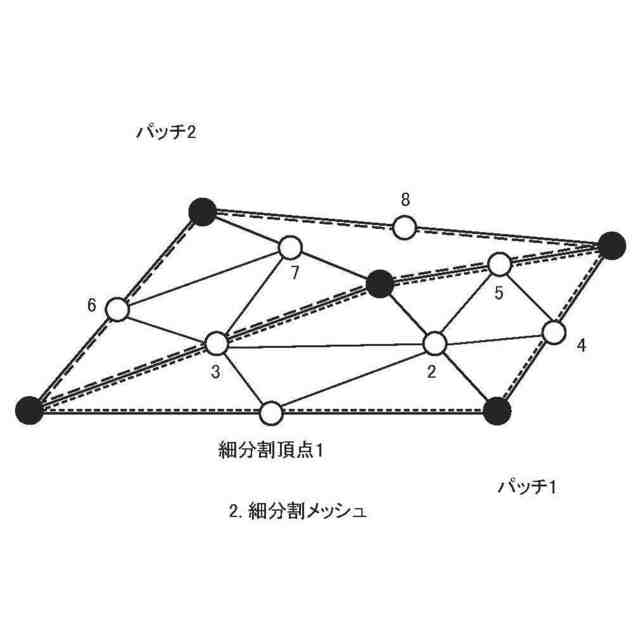

図３Ｂは、基本メッシュ及び細分割メッシュの一例を示す図である。
図４は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２の機能ブロックの一例を示す図である。
図５は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のイントラ復号部２０２Ｂの機能ブロックの一例を示す図である。
図６は、Ｐフレームの基本メッシュの頂点とＩフレームの基本メッシュの頂点との間の対応関係の一例を示す図である。
図７は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの機能ブロックの一例を示す図である。
図８は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの動きベクトル予測部２０２Ｅ３による復号対象の頂点のＭＶＰの算出方法の一例を説明するための図である。
図９は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの動きベクトル予測部２０２Ｅ３の動作の一例を示すフローチャートを示す。
図１０Ａは、メッシュに対する復号順の一例を示す図である。
図１０Ｂは、復号対象の頂点の周りにある頂点のリストの一例である。
図１１は、復号済みの動きベクトル数と復号対象の頂点の周りにある頂点の数との関係を示す統計データの一例を示す図である。
図１２は、Ｗｏｒｓｔｃａｓｅの一例を説明するための図である。
図１３は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの変更例２について説明するための図である。
図１４は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの変更例２について説明するための図である。
図１５は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの変更例３について説明するための図である。
図１６は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２の変更例１の機能ブロックの変更例を示す図である。
図１７は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２の変更例１について説明するための図である。
図１８は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のメッシュバッファ部２０２Ｃについて説明するための図である。
図１９は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のメッシュバッファ部２０２Ｃについて説明するための図である。
図２０は、変更例２に係るメッシュ復号装置２００の基本メッシュ復号部２０２の変更例について説明するための図である。
図２１は、変更例２に係るメッシュ復号装置２００の基本メッシュ復号部２０２の変更例について説明するための図である。
図２２は、ＮＡＬヘッダの一例を示す図である。
図２３は、各フレームでサブメッシュの数が変動するケースの一例を示す図である。
図２４は、フレーム間で対応するサブメッシュが異なるＳｕｂｍｅｓｈＩＤを有するケースの一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
