公開番号2025112153
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006279
出願日2024-01-18
発明の名称ネットワーク装置、ユーザ端末及びネットワーク登録方法
出願人KDDI株式会社
代理人個人,個人,個人
主分類H04W 76/16 20180101AFI20250724BHJP(電気通信技術)
要約【課題】マルチパス通信の拡充を図る。

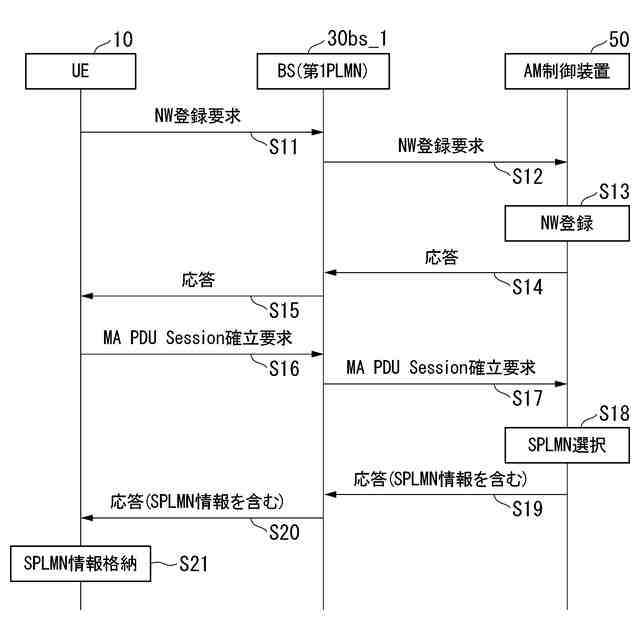

【解決手段】複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて前記コアネットワークに備わるネットワーク装置は、ユーザ端末から「Multi-access PDU Session」確立要求があった場合に、前記ユーザ端末に提供するSPLMN(Secondary PLMN)情報を、前記ユーザ端末への前記「Multi-access PDU Session」確立要求の応答に含める。
【選択図】図3
特許請求の範囲【請求項１】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて前記コアネットワークに備わるネットワーク装置であって、
ユーザ端末から「Multi-access PDU Session」確立要求があった場合に、前記ユーザ端末に提供するＳＰＬＭＮ（Secondary PLMN）情報を、前記ユーザ端末への前記「Multi-access PDU Session」確立要求の応答に含める、
ネットワーク装置。
続きを表示（約 1,700 文字）【請求項２】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて前記コアネットワークに備わるネットワーク装置であって、

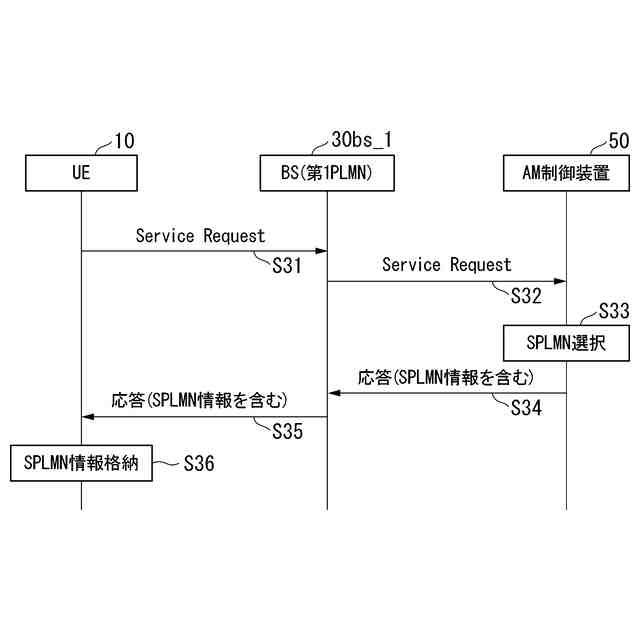

ユーザ端末から「Service Request」があった場合に、前記ユーザ端末に提供するＳＰＬＭＮ（Secondary PLMN）情報を、前記ユーザ端末への前記「Service Request」の応答に含める、
ネットワーク装置。
【請求項３】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末であって、
前記コアネットワークからＳＰＬＭＮ（Secondary PLMN）情報を受信した場合に、受信したＳＰＬＭＮ情報に基づいて、新たな前記無線アクセスネットワークに対するネットワーク登録処理を実行するネットワーク登録制御部、
を備えるユーザ端末。
【請求項４】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末であって、
前記コアネットワークからＳＰＬＭＮ（Secondary PLMN）情報を受信した場合において、受信したＳＰＬＭＮ情報に基づいて決定した新たな前記無線アクセスネットワークが既に接続している前記無線アクセスネットワークと異なるときは、ネットワーク登録済みの当該既に接続している前記無線アクセスネットワークに対するネットワーク登録解除処理を実行するネットワーク登録制御部、
を備えるユーザ端末。
【請求項５】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて、
前記コアネットワークに備わるネットワーク装置が、ユーザ端末から「Multi-access PDU Session」確立要求があった場合に、前記ユーザ端末に提供するＳＰＬＭＮ（Secondary PLMN）情報を、前記ユーザ端末への前記「Multi-access PDU Session」確立要求の応答に含め、
前記ユーザ端末が、前記応答に含まれるＳＰＬＭＮ情報に基づいて次に接続する前記無線アクセスネットワークを決定し、決定した前記無線アクセスネットワークに対してネットワーク登録要求を行う、
ネットワーク登録方法。
【請求項６】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて、
前記コアネットワークに備わるネットワーク装置が、ユーザ端末から「Service Request」があった場合に、前記ユーザ端末に提供するＳＰＬＭＮ（Secondary PLMN）情報を、前記ユーザ端末への前記「Service Request」の応答に含め、
前記ユーザ端末が、前記応答に含まれるＳＰＬＭＮ情報に基づいて次に接続する前記無線アクセスネットワークを決定し、決定した前記無線アクセスネットワークに対してネットワーク登録要求を行う、
ネットワーク登録方法。
【請求項７】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて、
ユーザ端末が、前記コアネットワークからＳＰＬＭＮ（Secondary PLMN）情報を受信した場合に、受信したＳＰＬＭＮ情報に基づいて、新たな前記無線アクセスネットワークに対するネットワーク登録処理を実行する、
ネットワーク登録方法。
【請求項８】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて、
ユーザ端末が、前記コアネットワークからＳＰＬＭＮ（Secondary PLMN）情報を受信した場合において、受信したＳＰＬＭＮ情報に基づいて決定した新たな前記無線アクセスネットワークが既に接続している前記無線アクセスネットワークと異なるときは、ネットワーク登録済みの当該既に接続している前記無線アクセスネットワークに対するネットワーク登録解除処理を実行する、
ネットワーク登録方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ネットワーク装置、ユーザ端末及びネットワーク登録方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】

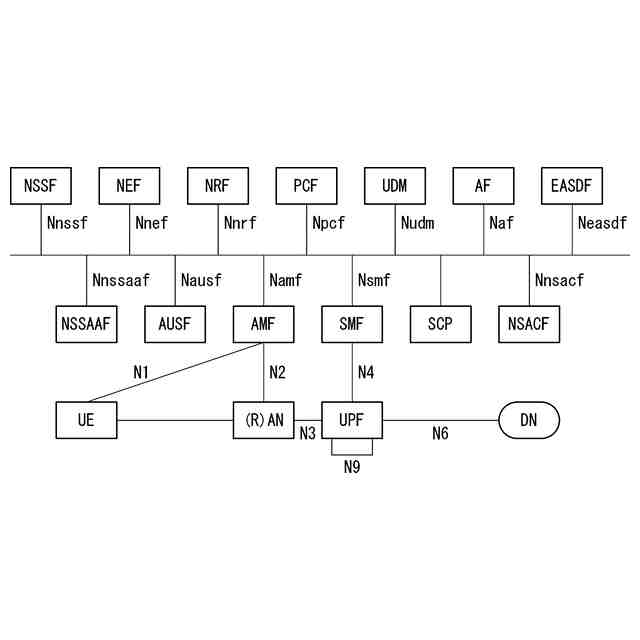

従来、「３ＧＰＰ（登録商標）（3rd Generation Partnership Project）」で標準化されている第５世代移動通信システム（５Ｇシステム）が知られている（例えば、非特許文献１，２参照）。図７は、５Ｇシステムの概略のアーキテクチャを示す図である。図７において、５Ｇシステムは、ＵＥ（User Equipment、ユーザ端末）やＲＡＮ（Radio Access Network、無線アクセスネットワーク）やＣＮ（Core Network、コアネットワーク）のＵＰＦ（User Plane Function、ユーザプレーン機能）やＣＮの制御プレーン（Control plane：C-plane）の各種ＮＦ（Network Function、ネットワーク機能）などから構成される。ＣＮのC-planeのＮＦとして、例えばＡＭＦ（Access and Mobility Management Function）やＳＭＦ（Session Management Function）やＰＣＦ（Policy Control Function）などが挙げられる。
【０００３】

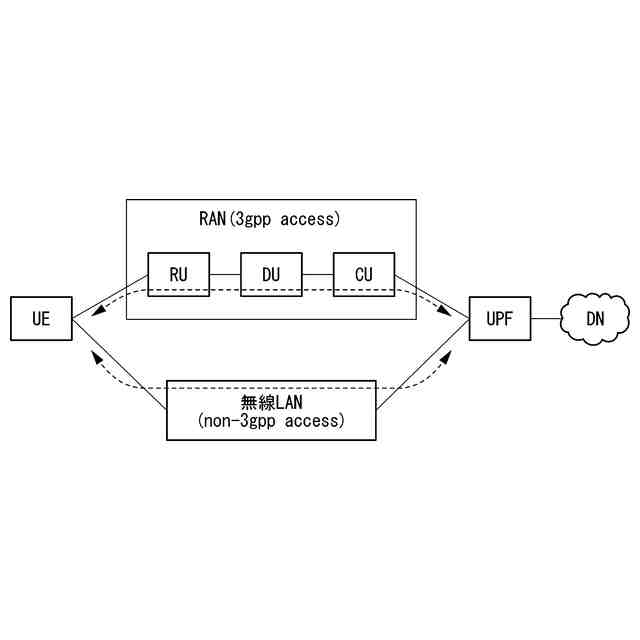

ここで、ＵＥが移動通信サービスを利用するためにＣＮ（ＵＰＦ）との間に確立する論理的な通信路を「セッション」と称する。また、ＵＥが複数の無線パスを用いてＣＮ（ＵＰＦ）との間に確立するセッションを「マルチアクセスセッション」と称する。非特許文献１，２には、マルチアクセスセッションの一例として「Multi-access PDU（Packet Data Unit） Session（以下、「MA PDU Session」と称する）」が規定されている。図８は、「MA PDU Session」の構成例を示す図である。図８に示されるように、ＵＥは、「3gpp access」であるＲＡＮ経由の無線パスと「non-3gpp access」である例えば「Wi-Fi（登録商標）」等の無線ＬＡＮ（Local Area Network）経由の無線パスとを用いて、ＣＮ（ＵＰＦ）との間で「MA PDU Session」を確立する。「3gpp access」は、３ＧＰＰで規定されたアクセスネットワークである。「non-3gpp access」は、「3gpp access」以外のアクセスネットワークである。ＵＥは、その「MA PDU Session」を用いて、５ＧＣ（５ＧシステムのＣＮ）外部の例えばインターネット等のＤＮ（Data Network、データネットワーク）との間でデータを送受する。ＵＥは、「MA PDU Session」を用いることによって、通信帯域の拡大や通信遅延の低減や通信路の冗長性の確保などによる通信品質向上の効果を得ることができる。
【先行技術文献】
【非特許文献】
【０００４】
3GPP, TS 23.501, V18.2.0, 2023-06
3GPP, TS 23.502, V18.2.0, 2023-06
【発明の概要】
【発明が解決しようとする課題】
【０００５】
５Ｇシステムの次のＢ５Ｇ（Beyond 5G）システムや第６世代移動通信システム（６Ｇシステム）においては、一ユーザの通信の超大容量化（１００Ｇｂｐｓクラス）や超低遅延化（１ｍｓ以下）などのサービス要件を達成するための一手段として、マルチパス通信を活用することが挙げられる。しかし、マルチパス通信を実現するためのマルチアクセスセッションとして非特許文献１，２に記載された「MA PDU Session」は、「一つの3gpp access（例えば、５Ｇ基地局）」と「一つのnon-3gpp access（例えば、無線ＬＡＮ）」の組み合わせに限られているために、ＵＥが通信の超大容量化や超低遅延化などを実現できるマルチパス通信のサービスエリアが少ない。
【０００６】
このため、ＰＬＭＮ（Public Land Mobile Network）を限定せずに（つまり、ＵＥの接続対象の基地局を管理する通信キャリアを限定しないで）、任意にそれぞれ選択された２つの「3gpp access」（基地局）によりマルチアクセスセッションを確立することができれば、マルチパス通信のサービスエリアが格段に広がるので、多くのユーザが通信の超大容量化や超低遅延化などのマルチパス通信のメリットを享受することができるようになる。
【０００７】
ここで、ＵＥが、あるＰＬＭＮ（第１ＰＬＭＮ）に対して最初のネットワーク登録を行った後に、次のＰＬＭＮ（第１ＰＬＭＮと同じ又は異なるＰＬＭＮ（第２ＰＬＭＮ））を選択し、選択した第２ＰＬＭＮに対して２番目のネットワーク登録を行うことを考える。ＵＥにとってどのＰＬＭＮを第２ＰＬＭＮに選択すれば適切であるのかは、ＣＮからＵＥへ通知することが好ましい。しかし、従来の５Ｇシステムでは、第２ＰＬＭＮの候補をＣＮからＵＥへ通知する方法が規定されていない。
【０００８】
本発明は、このような事情を考慮してなされたものであり、その目的は、マルチパス通信の拡充を図ることにある。
【課題を解決するための手段】
【０００９】
本発明の一態様は、複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて前記コアネットワークに備わるネットワーク装置であって、ユーザ端末から「Multi-access PDU Session」確立要求があった場合に、前記ユーザ端末に提供するＳＰＬＭＮ（Secondary PLMN）情報を、前記ユーザ端末への前記「Multi-access PDU Session」確立要求の応答に含める、ネットワーク装置である。
【００１０】
本発明の一態様は、複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて前記コアネットワークに備わるネットワーク装置であって、ユーザ端末から「Service Request」があった場合に、前記ユーザ端末に提供するＳＰＬＭＮ（Secondary PLMN）情報を、前記ユーザ端末への前記「Service Request」の応答に含める、ネットワーク装置である。
（【００１１】以降は省略されています）
