特許ウォッチ

公開番号2025123847
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019575
出願日2024-02-13
発明の名称偏光板
出願人住友化学株式会社
代理人個人,個人,個人
主分類G02B 5/30 20060101AFI20250818BHJP(光学)
要約【課題】偏光フィルムの少なくとも一方の面に透湿度の低い樹脂フィルムを貼合した偏光板であったとしても、視野角性能、視認性、及び耐久性に優れる偏光板を提供する。
【解決手段】偏光板100は、反射防止層付き光拡散フィルム10、第1接着剤層5、偏光フィルム6、第2接着剤層7及び熱可塑性樹脂フィルム8をこの順に備える。反射防止層付き光拡散フィルム10は、反射防止層1、ハードコート層2、基材フィルム3及び光拡散層4をこの順に有し、かつ、反射防止層1よりも光拡散層4が第1接着剤層5に近くなるように配置され、基材フィルム3の透湿度が、温度40℃、相対湿度90%において95g/(m²・24時間)以下であり、第1接着剤層5の80℃における貯蔵弾性率が1.0×10⁶～5.0×10⁹Paであり、光拡散層4の偏光フィルム6側の表面から偏光フィルム6の第1接着剤層5側の表面までの距離が10μm以下である。
【選択図】図1
特許請求の範囲【請求項１】
反射防止層付き光拡散フィルム、第１接着剤層、偏光フィルム、第２接着剤層及び熱可塑性樹脂フィルムをこの順に備える偏光板であって、
前記反射防止層付き光拡散フィルムは、反射防止層、ハードコート層、基材フィルム及び光拡散層をこの順に有し、かつ、前記反射防止層よりも前記光拡散層が前記第１接着剤層に近くなるように配置され、
前記基材フィルムの透湿度が、温度４０℃、相対湿度９０％において９５ｇ／（ｍ
２
・２４時間）以下であり、
前記第１接着剤層の８０℃における貯蔵弾性率が１．０×１０
６
～５．０×１０
９
Ｐａであり、
前記光拡散層の前記偏光フィルム側の表面から前記偏光フィルムの前記第１接着剤層側の表面までの距離が１０μｍ以下である、偏光板。
続きを表示（約 280 文字）【請求項２】
前記反射防止層付き光拡散フィルムの全ヘイズが、７０％以下である請求項１に記載の偏光板。
【請求項３】
前記熱可塑性樹脂フィルムの透湿度が、温度４０℃、相対湿度９０％において９５ｇ／（ｍ
２
・２４時間）以下である請求項１又は２に記載の偏光板。
【請求項４】
前記第１接着剤層及び前記第２接着剤層が、それぞれ、活性エネルギー線硬化型接着剤組成物の硬化物である請求項１又は２に記載の偏光板。
【請求項５】
前記光拡散層と前記第１接着剤層とが直接接している、請求項１又は２に記載の偏光板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、偏光板に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
液晶表示装置は、携帯電話、パーソナルコンピューター、テレビ等の表示手段として広く使用されている。液晶表示装置の薄膜化が進むにつれて、液晶表示装置を構成する部材である偏光板及び液晶セルも薄膜化しているが、液晶セルの薄膜化により、湿熱環境下において液晶セルの反りが問題となる場合があった。湿熱環境下における液晶セルの反り抑制のために、例えば、偏光フィルムの少なくとも一方の面に透湿度の低い樹脂フィルムを保護フィルムとして貼合した偏光板の使用が検討されている。
【０００３】
一方で、液晶表示装置は、表示画面を斜め方向から見た場合であっても良好な表示特性、いわゆる高い視野角性能が求められている。高い視野角性能を付与するために、視認側保護フィルムにおける偏光フィルムと反対側の面（最表面）に光拡散層を設けた偏光板や、偏光フィルムと他の部材とを貼合する粘着剤層に光拡散性を付与させた偏光板等が検討されている（特許文献１、特許文献２）
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２７４６１号公報
特開２０１４－０１０２９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、偏光フィルムの少なくとも一方の面に透湿度の低い樹脂フィルムを保護フィルムとして貼合した偏光板に、特許文献１に記載されているように光拡散層を設けたとしても、画像のぼやけが十分に抑制されず、視認性が十分ではなかった。また、特許文献２に記載されているように、偏光フィルムと樹脂フィルムとを光拡散性を付与させた粘着剤層で貼合させたとしても、樹脂フィルムの透湿度が低い場合は、良好な視認性は有するものの十分な耐久性を有していなかった。
【０００６】
本発明は上記課題に鑑みてなされたものであり、偏光フィルムの少なくとも一方の面に透湿度の低い樹脂フィルムを貼合した偏光板であったとしても、良好な視野角性能と、良好な視認性と、良好な耐久性とを有することができる偏光板を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は以下の発明を含む。
［１］反射防止層付き光拡散フィルム、第１接着剤層、偏光フィルム、第２接着剤層及び熱可塑性樹脂フィルムをこの順に備える偏光板であって、
前記反射防止層付き光拡散フィルムは、反射防止層、ハードコート層、基材フィルム及び光拡散層をこの順に有し、かつ、前記反射防止層よりも前記光拡散層が前記第１接着剤層に近くなるように配置され、
前記基材フィルムの透湿度が、温度４０℃、相対湿度９０％において９５ｇ／（ｍ
２
・２４時間）以下であり、
前記第１接着剤層の８０℃における貯蔵弾性率が１．０×１０
６
～５．０×１０
９
Ｐａであり、
前記光拡散層の前記偏光フィルム側の表面から前記偏光フィルムの前記第１接着剤層側の表面までの距離が１０μｍ以下である、偏光板。
［２］反射防止層付き光拡散フィルムの全ヘイズが、７０％以下である［１］に記載の偏光板。
［３］前記熱可塑性樹脂フィルムの透湿度が、温度４０℃、相対湿度９０％において９５ｇ／（ｍ
２
・２４時間）以下である［１］又は［２］に記載の偏光板。

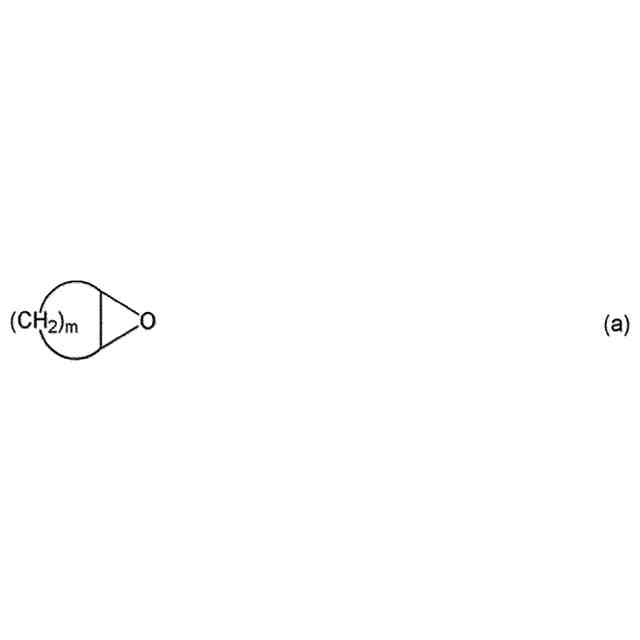

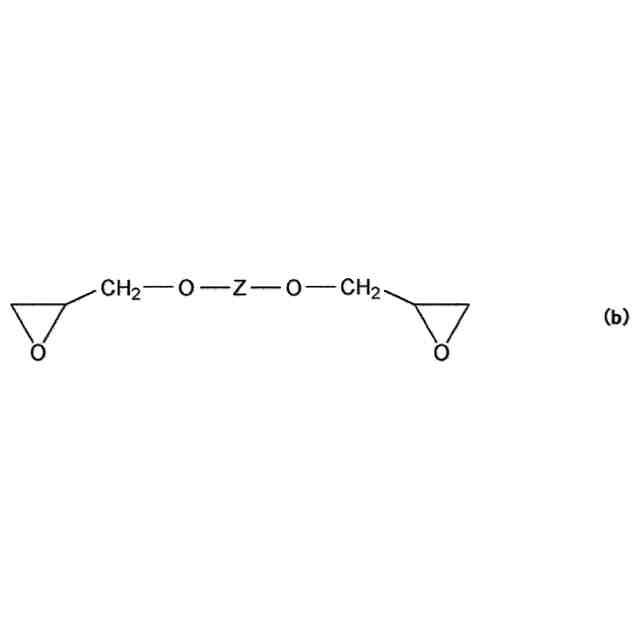

［４］前記第１接着剤層及び前記第２接着剤層が、それぞれ、活性エネルギー線硬化型接着剤組成物の硬化物である［１］～［３］のいずれか一項に記載の偏光板。
［５］前記光拡散層と前記第１接着剤層とが直接接している、［１］～［４］のいずれか一項に記載の偏光板
【発明の効果】
【０００８】
本発明の偏光板は、偏光フィルムの少なくとも一方の面に透湿度の低い樹脂フィルムを貼合した偏光板であったとしても、良好な視野角性能と、良好な視認性と、良好な耐久性とを有することができる。
【図面の簡単な説明】
【０００９】
本発明の偏光板の一態様を説明する概略断面図である。
【発明を実施するための形態】
【００１０】
＜偏光板の積層構造＞
本発明の偏光板について図面を参照しながら説明する。

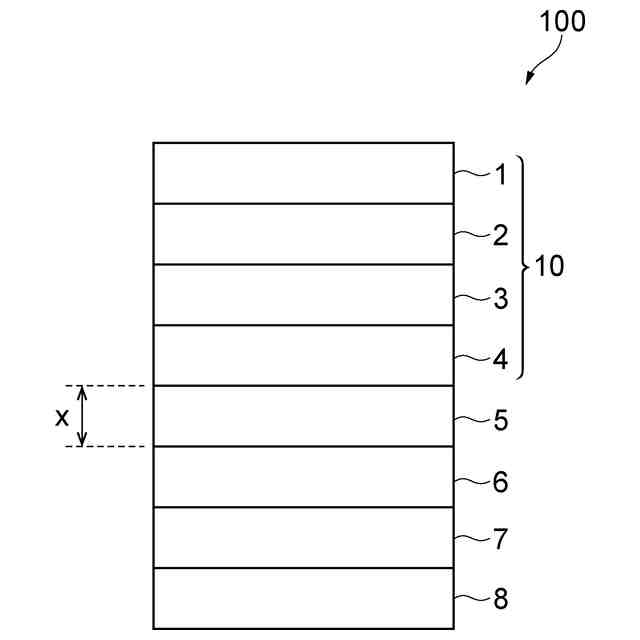

図１は、本発明の偏光板を模式的に示す断面図である。図１に示す偏光板１００は、反射防止層付き光拡散フィルム１０、第１接着剤層５、偏光フィルム（偏光子）６、第２接着剤層７及び熱可塑性樹脂フィルム８をこの順に備える。反射防止層付き光拡散フィルム１０は、反射防止層１、ハードコート層２、基材フィルム３、光拡散層４をこの順に備えている。

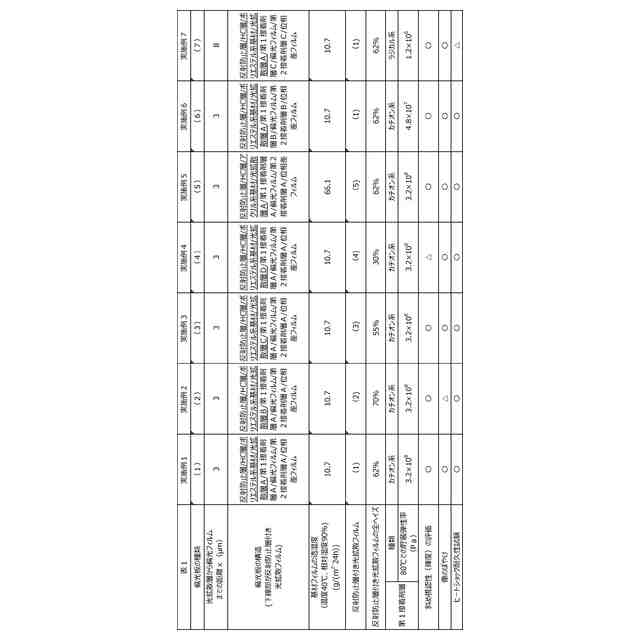

（【００１１】以降は省略されています）
